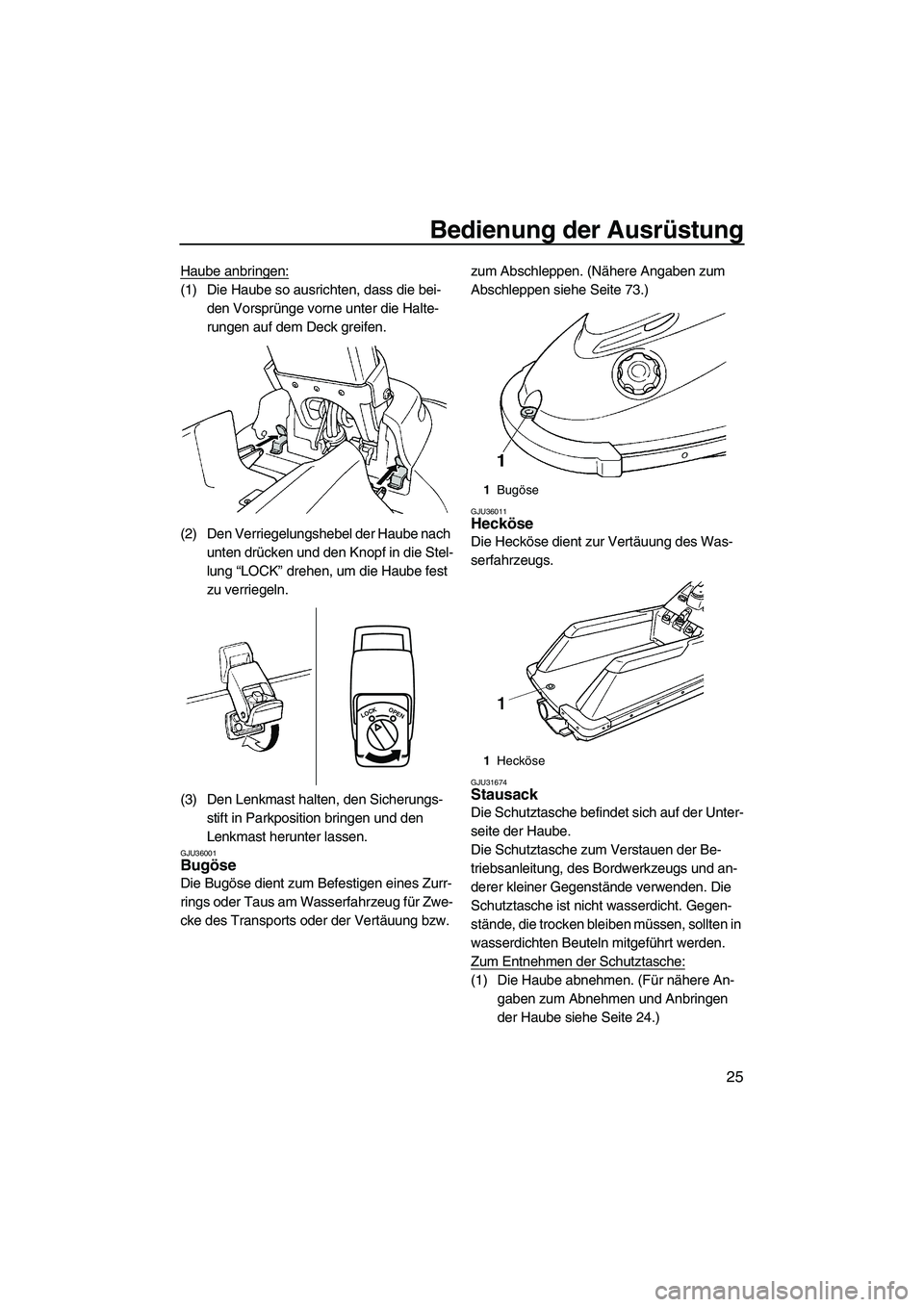

Bedienung der Ausrüstung
25
Haube anbringen:
(1) Die Haube so ausrichten, dass die bei-
den Vorsprünge vorne unter die Halte-
rungen auf dem Deck greifen.
(2) Den Verriegelungshebel der Haube nach
unten drücken und den Knopf in die Stel-
lung “LOCK” drehen, um die Haube fest
zu verriegeln.
(3) Den Lenkmast halten, den Sicherungs-
stift in Parkposition bringen und den
Lenkmast herunter lassen.
GJU36001Bugöse
Die Bugöse dient zum Befestigen eines Zurr-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transports oder der Vertäuung bzw. zum Abschleppen. (Nähere Angaben zum
Abschleppen siehe Seite 73.)
GJU36011Hecköse
Die Hecköse dient zur Vertäuung des Was-
serfahrzeugs.
GJU31674Stausack
Die Schutztasche befindet sich auf der Unter-
seite der Haube.
Die Schutztasche zum Verstauen der Be-
triebsanleitung, des Bordwerkzeugs und an-
derer kleiner Gegenstände verwenden. Die
Schutztasche ist nicht wasserdicht. Gegen-
stände, die trocken bleiben müssen, sollten in
wasserdichten Beuteln mitgeführt werden.
Zum Entnehmen der Schutztasche:
(1) Die Haube abnehmen. (Für nähere An-
gaben zum Abnehmen und Anbringen
der Haube siehe Seite 24.)
LOCKOPEN
1Bugöse
1Hecköse
UF2F72G0.book Page 25 Friday, May 29, 2009 9:18 AM

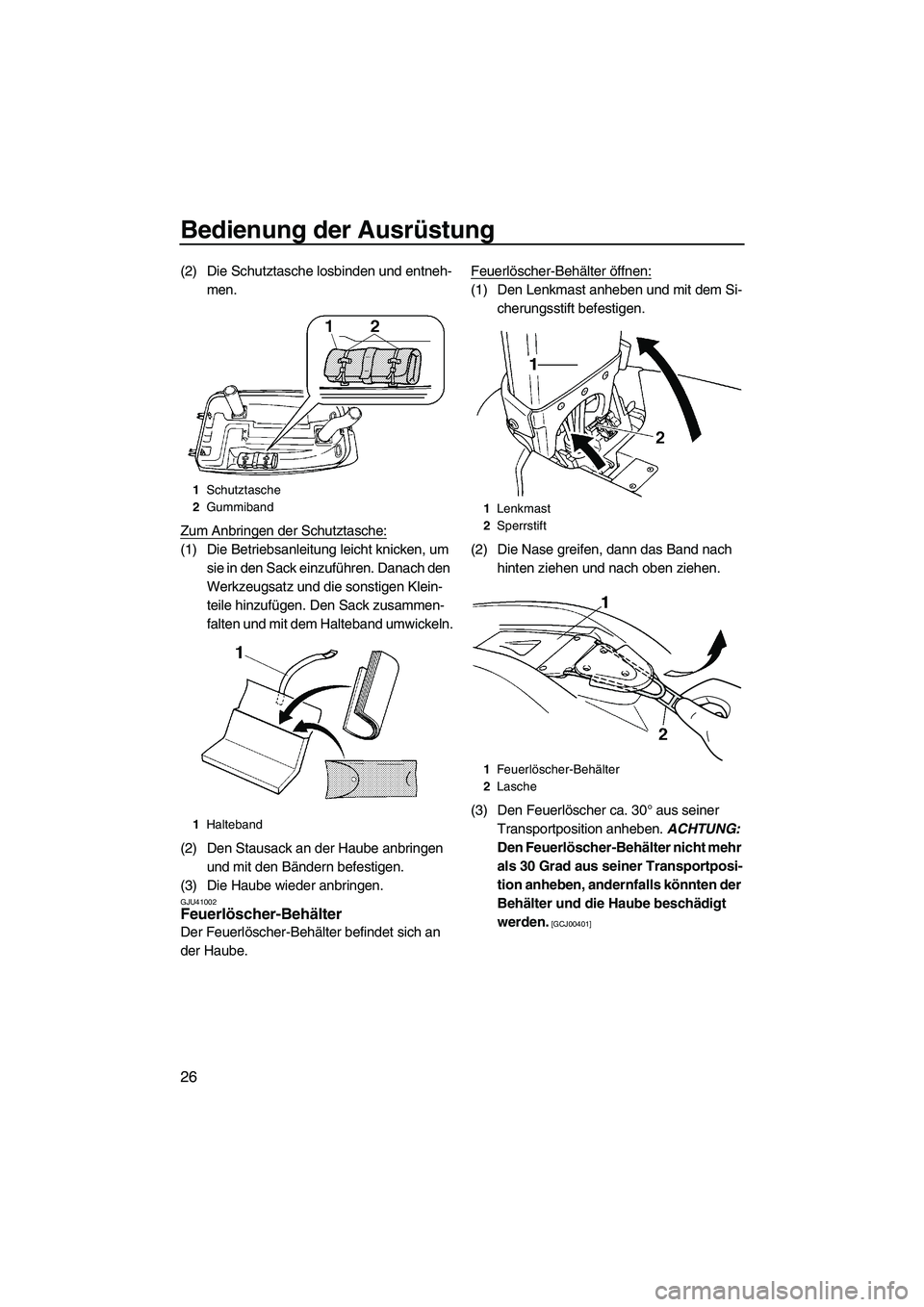

Bedienung der Ausrüstung
26
(2) Die Schutztasche losbinden und entneh-
men.
Zum Anbringen der Schutztasche:
(1) Die Betriebsanleitung leicht knicken, um
sie in den Sack einzuführen. Danach den
Werkzeugsatz und die sonstigen Klein-
teile hinzufügen. Den Sack zusammen-
falten und mit dem Halteband umwickeln.
(2) Den Stausack an der Haube anbringen
und mit den Bändern befestigen.
(3) Die Haube wieder anbringen.
GJU41002Feuerlöscher-Behälter
Der Feuerlöscher-Behälter befindet sich an
der Haube.Feuerlöscher-Behälter öffnen:
(1) Den Lenkmast anheben und mit dem Si-
cherungsstift befestigen.
(2) Die Nase greifen, dann das Band nach
hinten ziehen und nach oben ziehen.
(3) Den Feuerlöscher ca. 30° aus seiner
Transportposition anheben. ACHTUNG:
Den Feuerlöscher-Behälter nicht mehr
als 30 Grad aus seiner Transportposi-
tion anheben, andernfalls könnten der
Behälter und die Haube beschädigt
werden.
[GCJ00401]
1Schutztasche
2Gummiband
1Halteband
1Lenkmast
2Sperrstift
1Feu er löscher-Behälter
2Lasche
UF2F72G0.book Page 26 Friday, May 29, 2009 9:18 AM

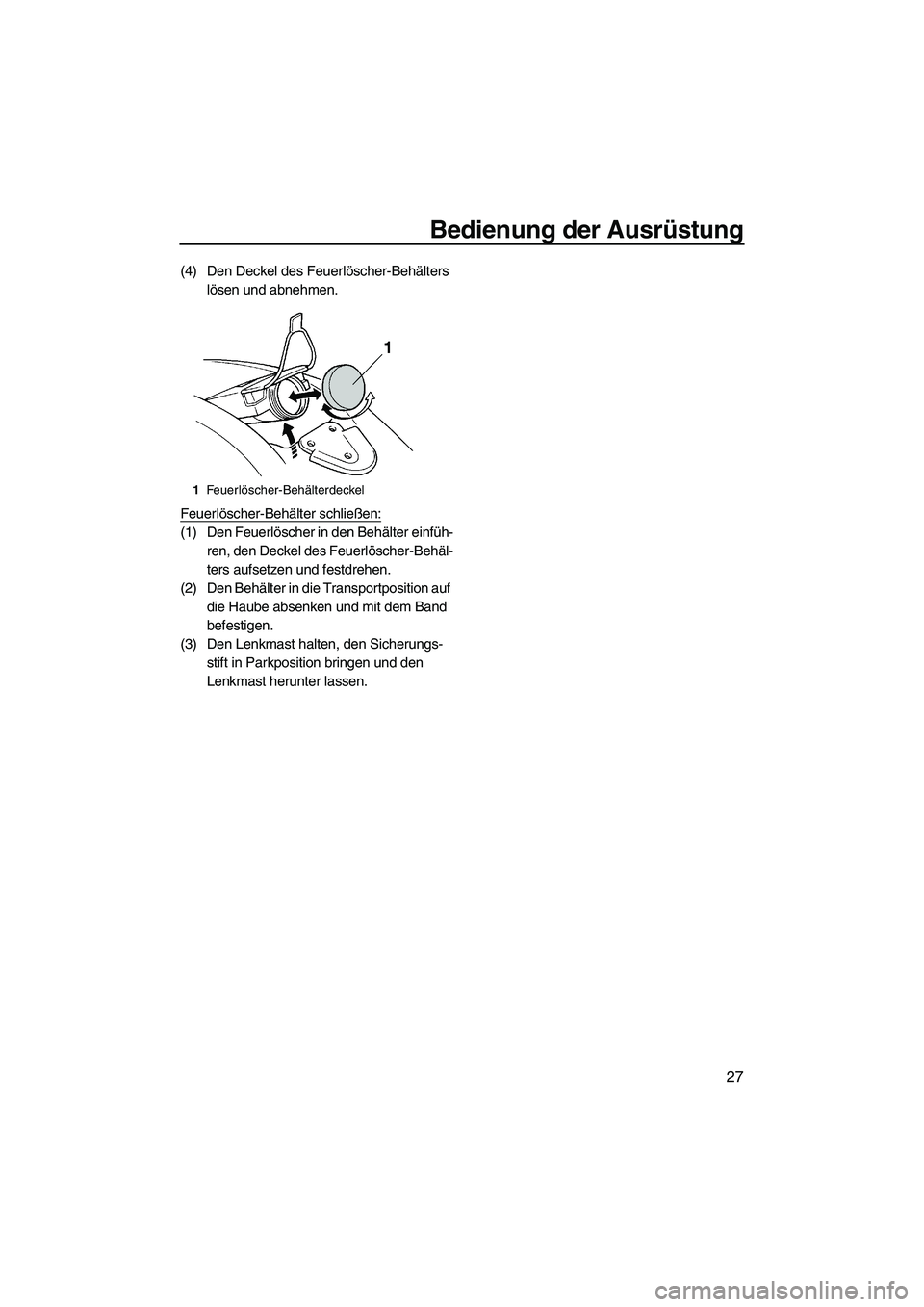

Bedienung der Ausrüstung
27
(4) Den Deckel des Feuerlöscher-Behälters
lösen und abnehmen.
Feuerlöscher-Behälter schließen:
(1) Den Feuerlöscher in den Behälter einfüh-
ren, den Deckel des Feuerlöscher-Behäl-
ters aufsetzen und festdrehen.
(2) Den Behälter in die Transportposition auf
die Haube absenken und mit dem Band
befestigen.
(3) Den Lenkmast halten, den Sicherungs-
stift in Parkposition bringen und den
Lenkmast herunter lassen.
1Feuerlöscher-Behälterdeckel
UF2F72G0.book Page 27 Friday, May 29, 2009 9:18 AM

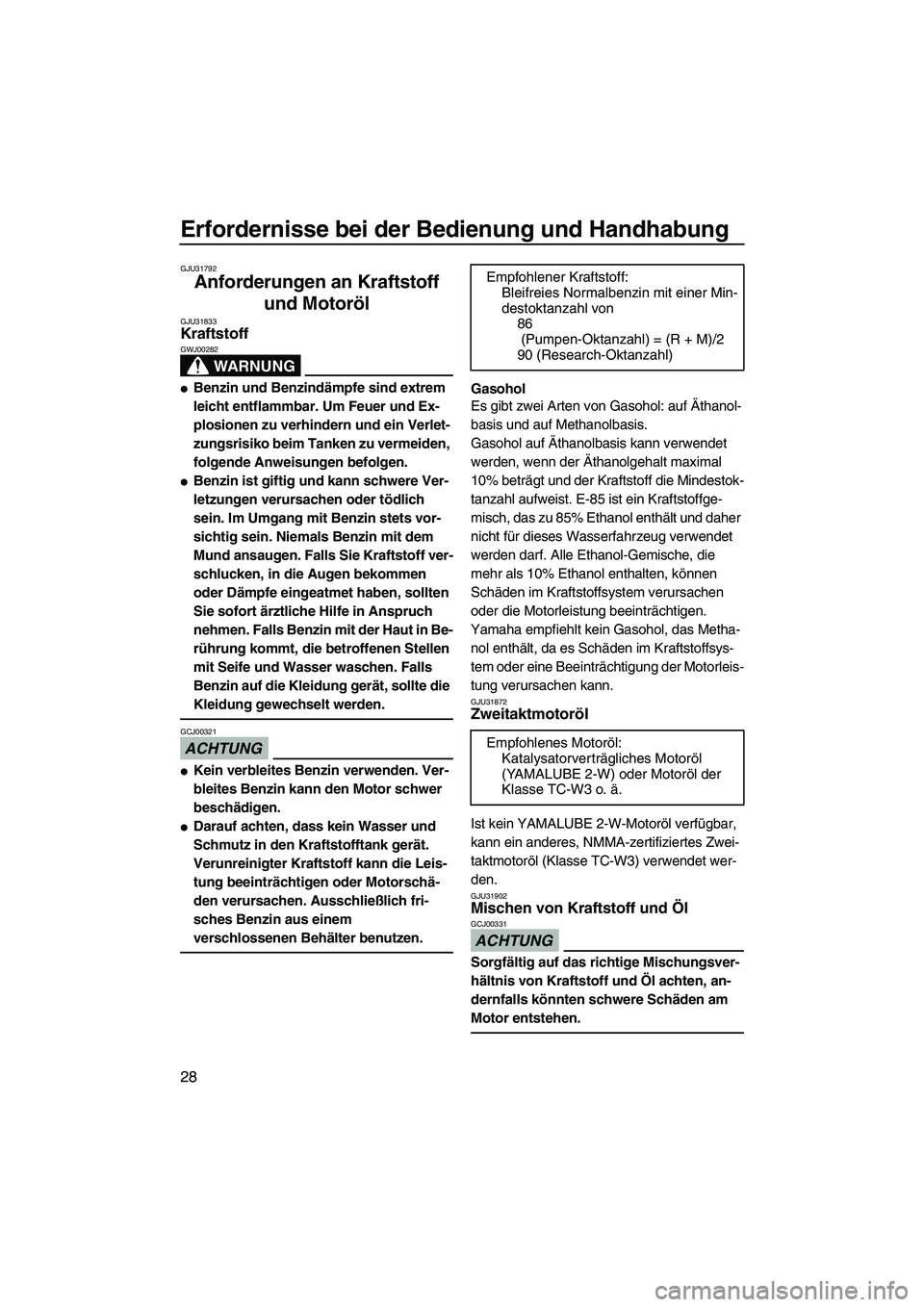

Erfordernisse bei der Bedienung und Handhabung
28
GJU31792
Anforderungen an Kraftstoff
und Motoröl
GJU31833Kraftstoff
WARNUNG
GWJ00282

Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.

Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00321

Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.

Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem
verschlossenen Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha-
nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motorleis-
tung verursachen kann.
GJU31872Zweitaktmotoröl
Ist kein YAMALUBE 2-W-Motoröl verfügbar,
kann ein anderes, NMMA-zertifiziertes Zwei-
taktmotoröl (Klasse TC-W3) verwendet wer-
den.
GJU31902Mischen von Kraftstoff und Öl
ACHTUNG
GCJ00331
Sorgfältig auf das richtige Mischungsver-
hältnis von Kraftstoff und Öl achten, an-
dernfalls könnten schwere Schäden am
Motor entstehen.
Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer Min-
destoktanzahl von
86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
Empfohlenes Motoröl:
Katalysatorverträgliches Motoröl
(YAMALUBE 2-W) oder Motoröl der
Klasse TC-W3 o. ä.
UF2F72G0.book Page 28 Friday, May 29, 2009 9:18 AM

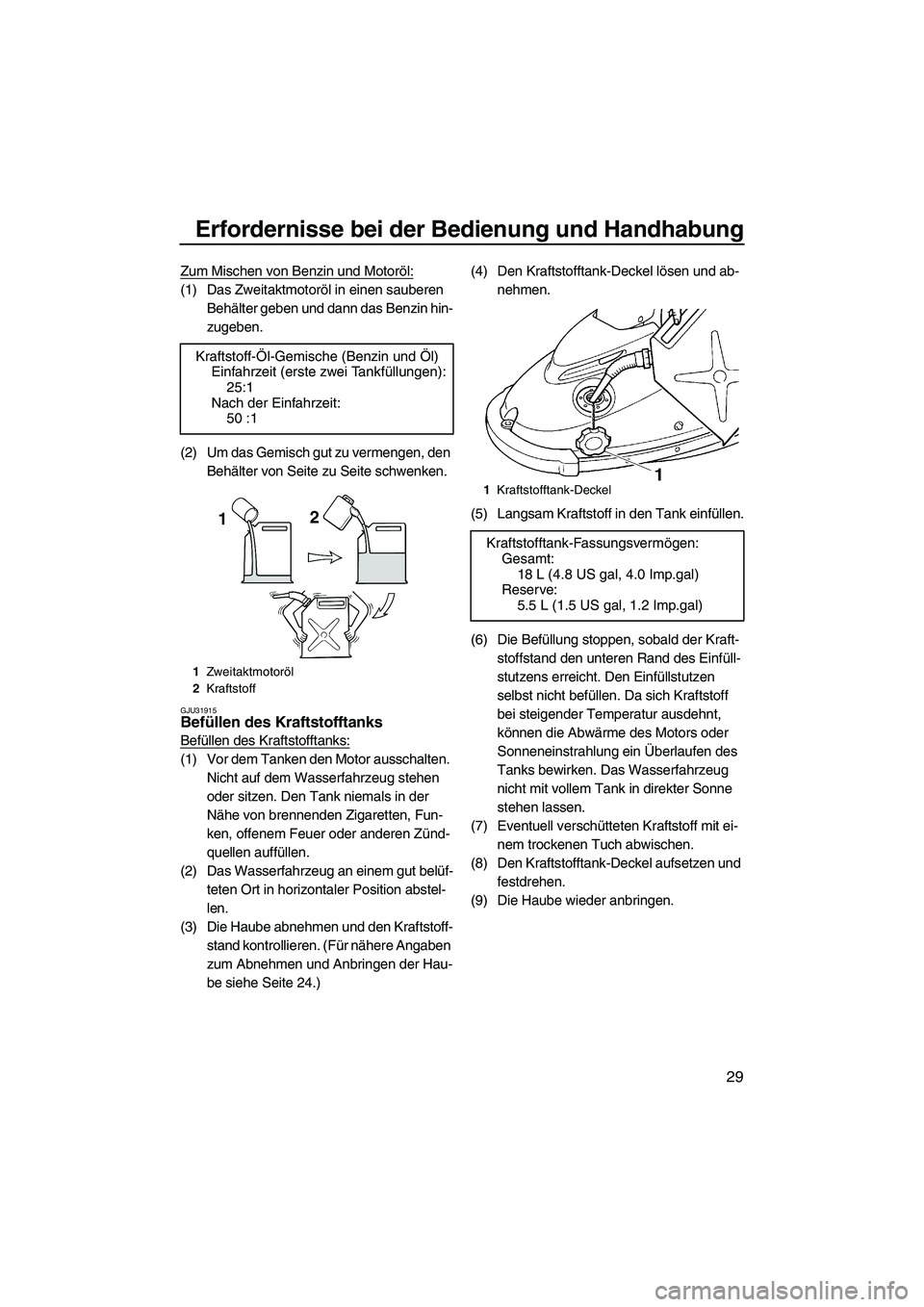

Erfordernisse bei der Bedienung und Handhabung
29
Zum Mischen von Benzin und Motoröl:
(1) Das Zweitaktmotoröl in einen sauberen
Behälter geben und dann das Benzin hin-
zugeben.
(2) Um das Gemisch gut zu vermengen, den
Behälter von Seite zu Seite schwenken.
GJU31915Befüllen des Kraftstofftanks
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten.
Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf-
teten Ort in horizontaler Position abstel-
len.
(3) Die Haube abnehmen und den Kraftstoff-
stand kontrollieren. (Für nähere Angaben
zum Abnehmen und Anbringen der Hau-
be siehe Seite 24.)(4) Den Kraftstofftank-Deckel lösen und ab-
nehmen.
(5) Langsam Kraftstoff in den Tank einfüllen.
(6) Die Befüllung stoppen, sobald der Kraft-
stoffstand den unteren Rand des Einfüll-
stutzens erreicht. Den Einfüllstutzen
selbst nicht befüllen. Da sich Kraftstoff
bei steigender Temperatur ausdehnt,
können die Abwärme des Motors oder
Sonneneinstrahlung ein Überlaufen des
Tanks bewirken. Das Wasserfahrzeug
nicht mit vollem Tank in direkter Sonne
stehen lassen.
(7) Eventuell verschütteten Kraftstoff mit ei-
nem trockenen Tuch abwischen.
(8) Den Kraftstofftank-Deckel aufsetzen und
festdrehen.
(9) Die Haube wieder anbringen. Kraftstoff-Öl-Gemische (Benzin und Öl)
Einfahrzeit (erste zwei Tankfüllungen):
25:1
Nach der Einfahrzeit:
50 :1
1Zweitaktmotoröl
2Kraftstoff
1Kraftstofftank-Deckel
Kraftstofftank-Fassungsvermögen:
Gesamt:
18 L (4.8 US gal, 4.0 Imp.gal)
Reserve:
5.5 L (1.5 US gal, 1.2 Imp.gal)
UF2F72G0.book Page 29 Friday, May 29, 2009 9:18 AM

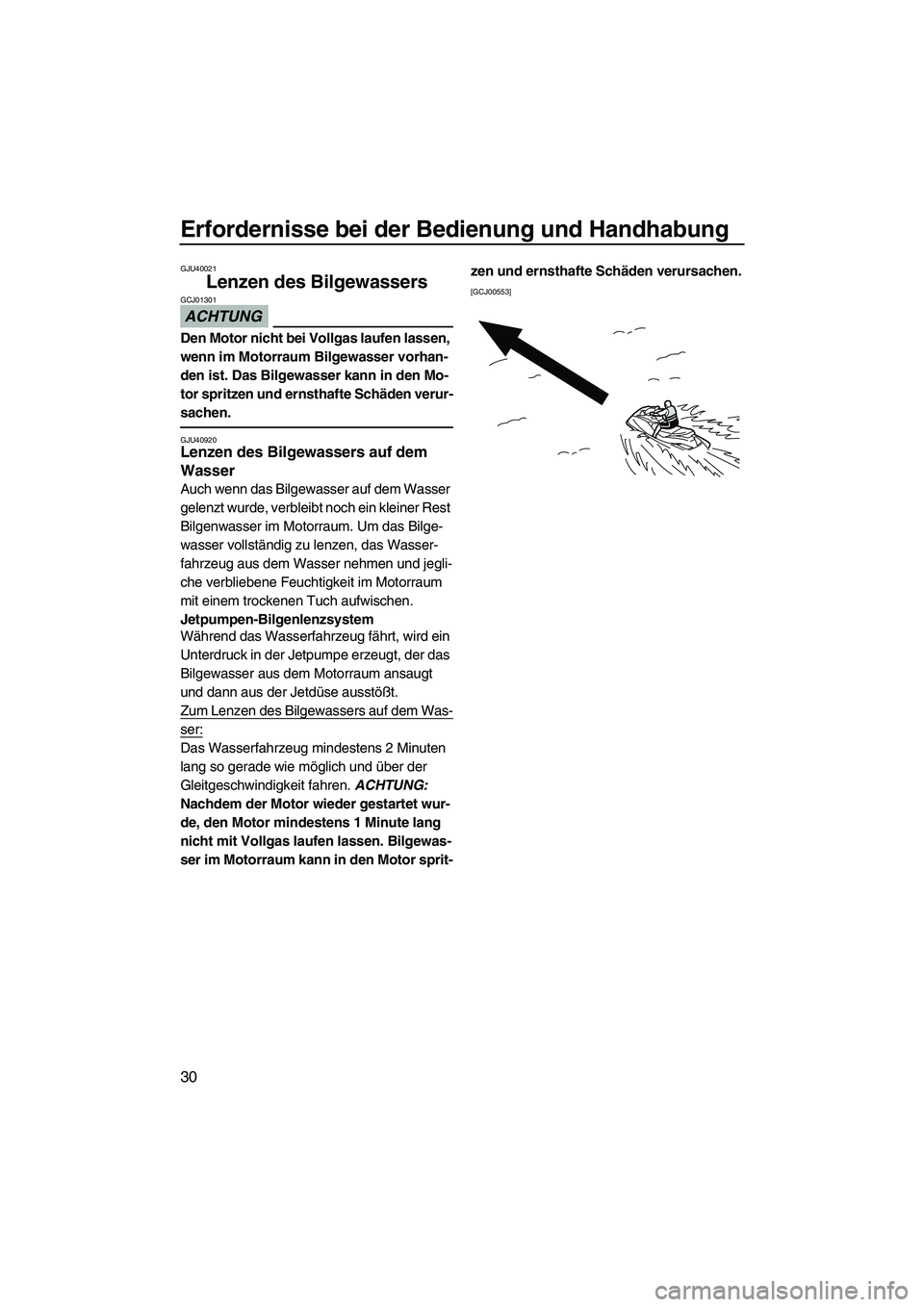

Erfordernisse bei der Bedienung und Handhabung
30
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40920Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und jegli-
che verbliebene Feuchtigkeit im Motorraum
mit einem trockenen Tuch aufwischen.
Jetpumpen-Bilgenlenzsystem
Während das Wasserfahrzeug fährt, wird ein
Unterdruck in der Jetpumpe erzeugt, der das
Bilgewasser aus dem Motorraum ansaugt
und dann aus der Jetdüse ausstößt.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-zen und ernsthafte Schäden verursachen.

[GCJ00553]
UF2F72G0.book Page 30 Friday, May 29, 2009 9:18 AM

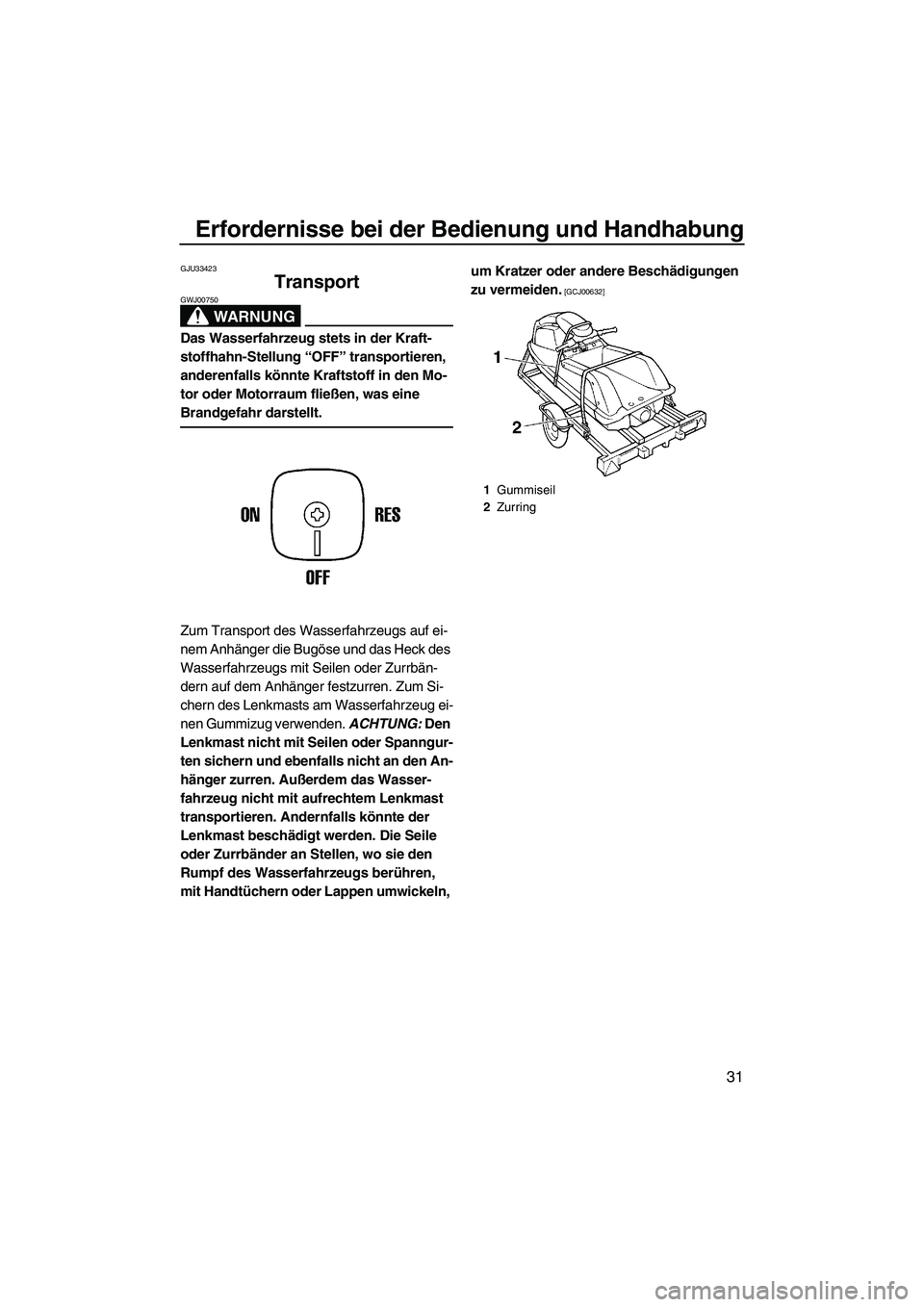

Erfordernisse bei der Bedienung und Handhabung
31
GJU33423
Transport
WARNUNG
GWJ00750
Das Wasserfahrzeug stets in der Kraft-
stoffhahn-Stellung “OFF” transportieren,
anderenfalls könnte Kraftstoff in den Mo-
tor oder Motorraum fließen, was eine
Brandgefahr darstellt.
Zum Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Bugöse und das Heck des
Wasserfahrzeugs mit Seilen oder Zurrbän-
dern auf dem Anhänger festzurren. Zum Si-
chern des Lenkmasts am Wasserfahrzeug ei-
nen Gummizug verwenden. ACHTUNG: Den
Lenkmast nicht mit Seilen oder Spanngur-
ten sichern und ebenfalls nicht an den An-
hänger zurren. Außerdem das Wasser-
fahrzeug nicht mit aufrechtem Lenkmast
transportieren. Andernfalls könnte der
Lenkmast beschädigt werden. Die Seile
oder Zurrbänder an Stellen, wo sie den
Rumpf des Wasserfahrzeugs berühren,
mit Handtüchern oder Lappen umwickeln, um Kratzer oder andere Beschädigungen
zu vermeiden.
[GCJ00632]
1Gummiseil
2Zurring
UF2F72G0.book Page 31 Friday, May 29, 2009 9:18 AM

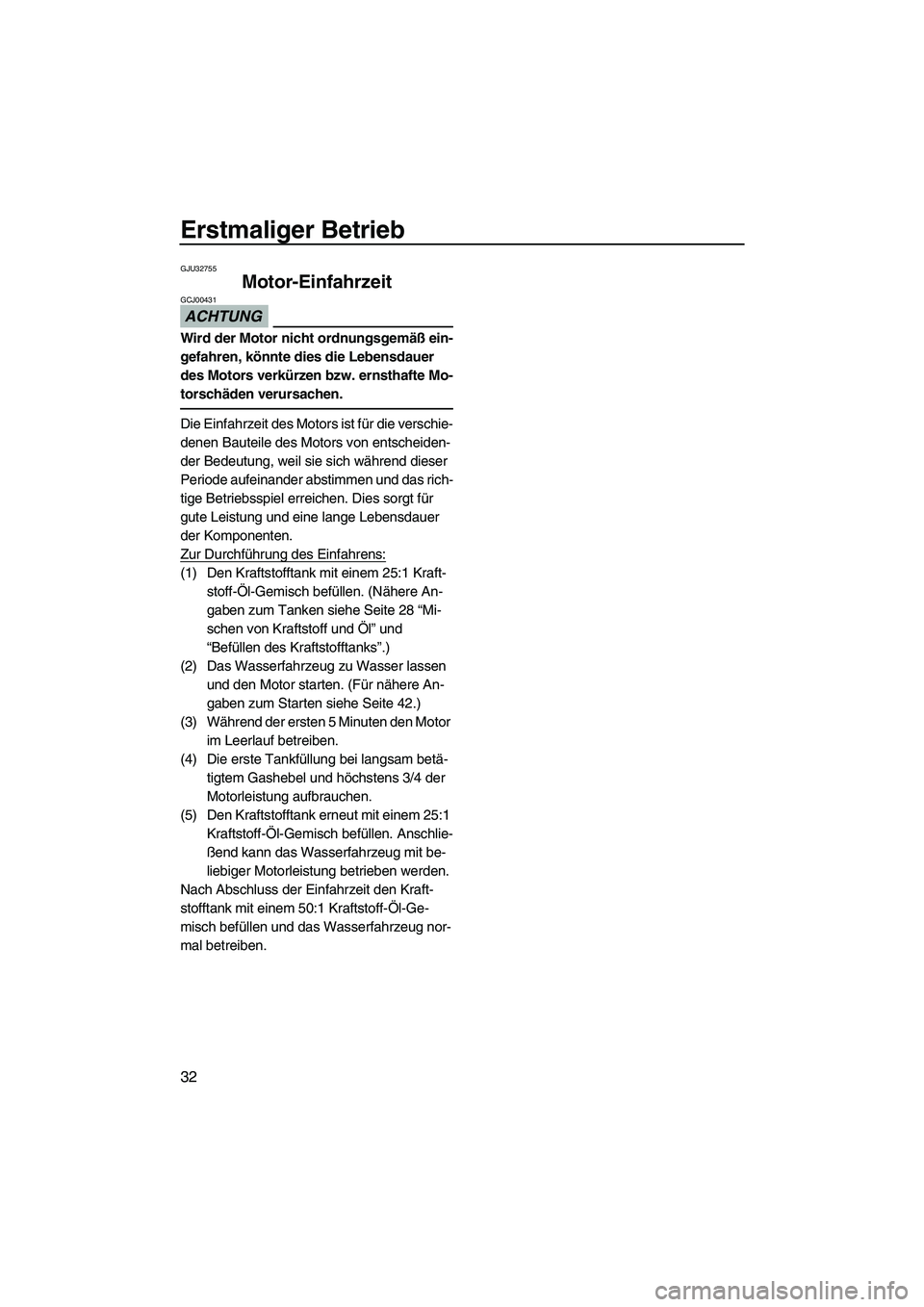

Erstmaliger Betrieb
32
GJU32755
Motor-Einfahrzeit
ACHTUNG
GCJ00431
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die verschie-
denen Bauteile des Motors von entscheiden-
der Bedeutung, weil sie sich während dieser
Periode aufeinander abstimmen und das rich-
tige Betriebsspiel erreichen. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Kraftstofftank mit einem 25:1 Kraft-
stoff-Öl-Gemisch befüllen. (Nähere An-
gaben zum Tanken siehe Seite 28 “Mi-
schen von Kraftstoff und Öl” und
“Befüllen des Kraftstofftanks”.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Für nähere An-
gaben zum Starten siehe Seite 42.)
(3) Während der ersten 5 Minuten den Motor
im Leerlauf betreiben.
(4) Die erste Tankfüllung bei langsam betä-
tigtem Gashebel und höchstens 3/4 der
Motorleistung aufbrauchen.
(5) Den Kraftstofftank erneut mit einem 25:1
Kraftstoff-Öl-Gemisch befüllen. Anschlie-
ßend kann das Wasserfahrzeug mit be-
liebiger Motorleistung betrieben werden.
Nach Abschluss der Einfahrzeit den Kraft-
stofftank mit einem 50:1 Kraftstoff-Öl-Ge-
misch befüllen und das Wasserfahrzeug nor-
mal betreiben.
