2010 YAMAHA SUPERJET Betriebsanleitungen (in German)

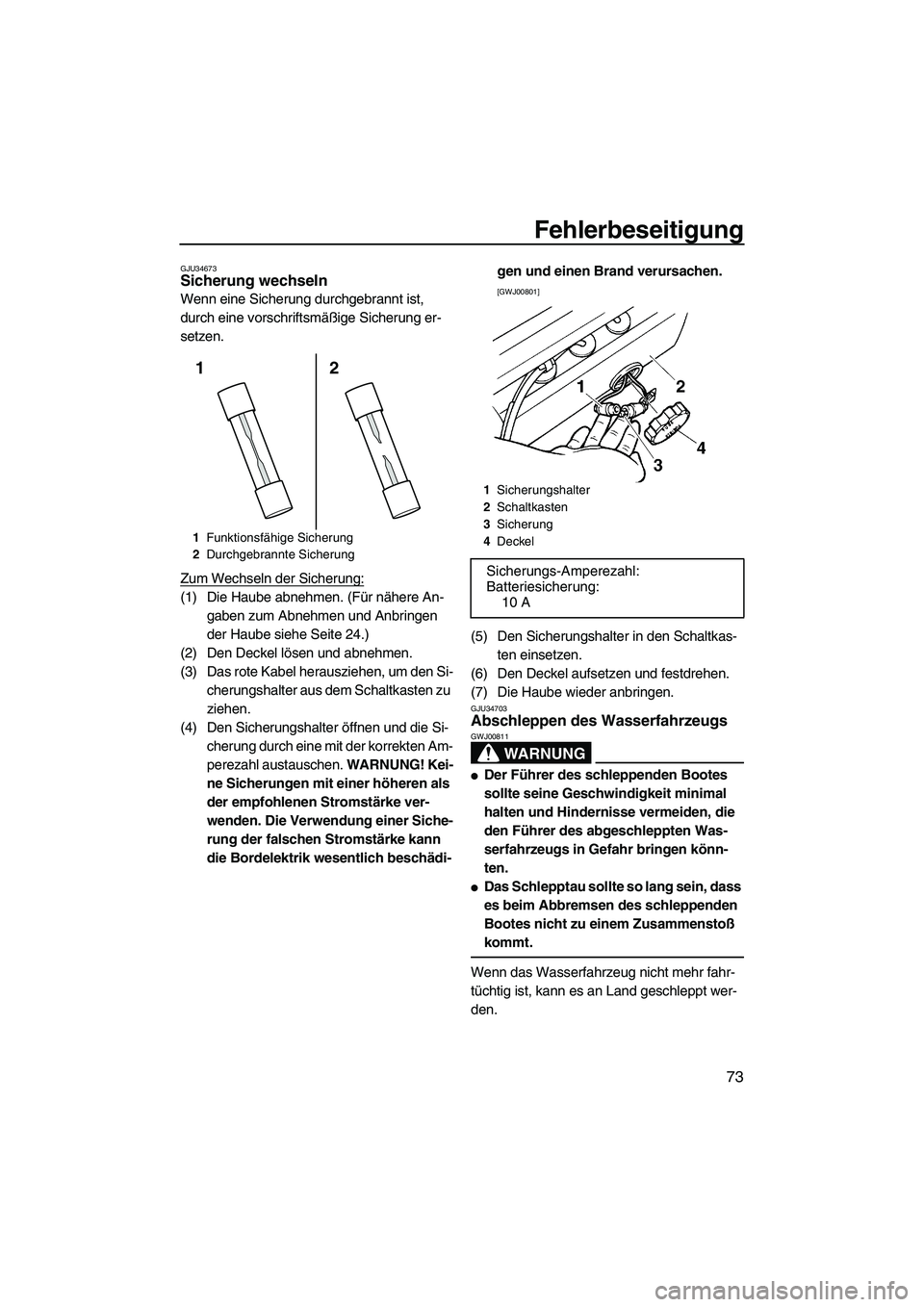

Fehlerbeseitigung
73
GJU34673Sicherung wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Zum Wechseln der Sicherung:
(1) Die Haube abnehmen. (Für nähere An-
gaben zum Abnehmen und Anbringen
der Haube siehe Seite 24.)
(2) Den Deckel lösen und abnehmen.
(3) Das rote Kabel herausziehen, um den Si-
cherungshalter aus dem Schaltkasten zu
ziehen.
(4) Den Sicherungshalter öffnen und die Si-
cherung durch eine mit der korrekten Am-
perezahl austauschen. WARNUNG! Kei-
ne Sicherungen mit einer höheren als
der empfohlenen Stromstärke ver-
wenden. Die Verwendung einer Siche-
rung der falschen Stromstärke kann
die Bordelektrik wesentlich beschädi-gen und einen Brand verursachen.

[GWJ00801]
(5) Den Sicherungshalter in den Schaltkas-
ten einsetzen.
(6) Den Deckel aufsetzen und festdrehen.
(7) Die Haube wieder anbringen.
GJU34703Abschleppen des Wasserfahrzeugs
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
2 1
1Sicherungshalter
2Schaltkasten
3Sicherung
4Deckel
Sicherungs-Amperezahl:
Batteriesicherung:
10 A
UF2F72G0.book Page 73 Friday, May 29, 2009 9:18 AM

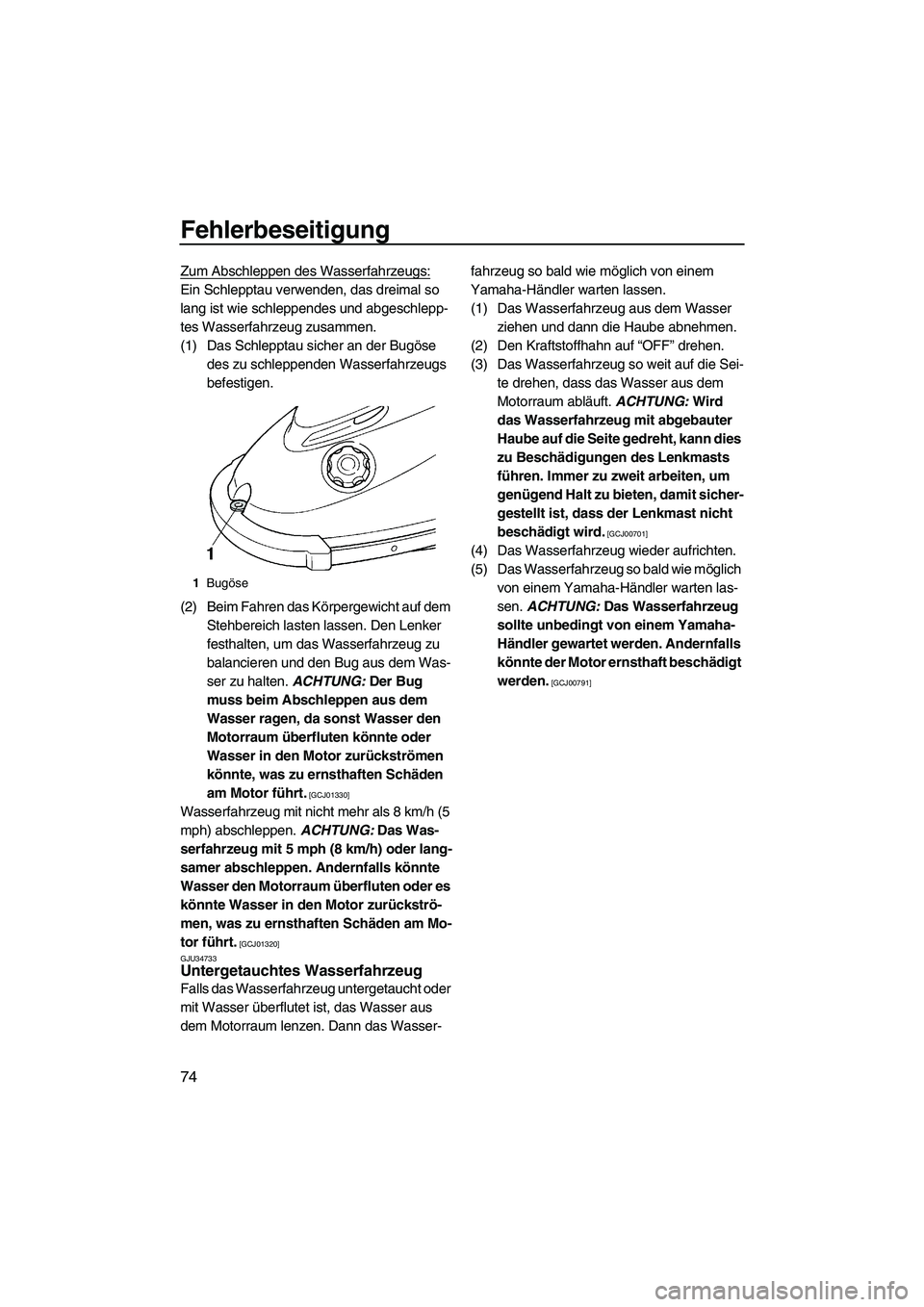

Fehlerbeseitigung
74
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Beim Fahren das Körpergewicht auf dem
Stehbereich lasten lassen. Den Lenker
festhalten, um das Wasserfahrzeug zu
balancieren und den Bug aus dem Was-
ser zu halten. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01330]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 5 mph (8 km/h) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01320]
GJU34733
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht oder
mit Wasser überflutet ist, das Wasser aus
dem Motorraum lenzen. Dann das Wasser-fahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen.
(1) Das Wasserfahrzeug aus dem Wasser
ziehen und dann die Haube abnehmen.
(2) Den Kraftstoffhahn auf “OFF” drehen.
(3) Das Wasserfahrzeug so weit auf die Sei-
te drehen, dass das Wasser aus dem
Motorraum abläuft. ACHTUNG: Wird
das Wasserfahrzeug mit abgebauter
Haube auf die Seite gedreht, kann dies
zu Beschädigungen des Lenkmasts
führen. Immer zu zweit arbeiten, um
genügend Halt zu bieten, damit sicher-
gestellt ist, dass der Lenkmast nicht
beschädigt wird.
[GCJ00701]
(4) Das Wasserfahrzeug wieder aufrichten.
(5) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler warten las-
sen. ACHTUNG: Das Wasserfahrzeug
sollte unbedingt von einem Yamaha-
Händler gewartet werden. Andernfalls
könnte der Motor ernsthaft beschädigt
werden.
[GCJ00791]
1Bugöse
UF2F72G0.book Page 74 Friday, May 29, 2009 9:18 AM

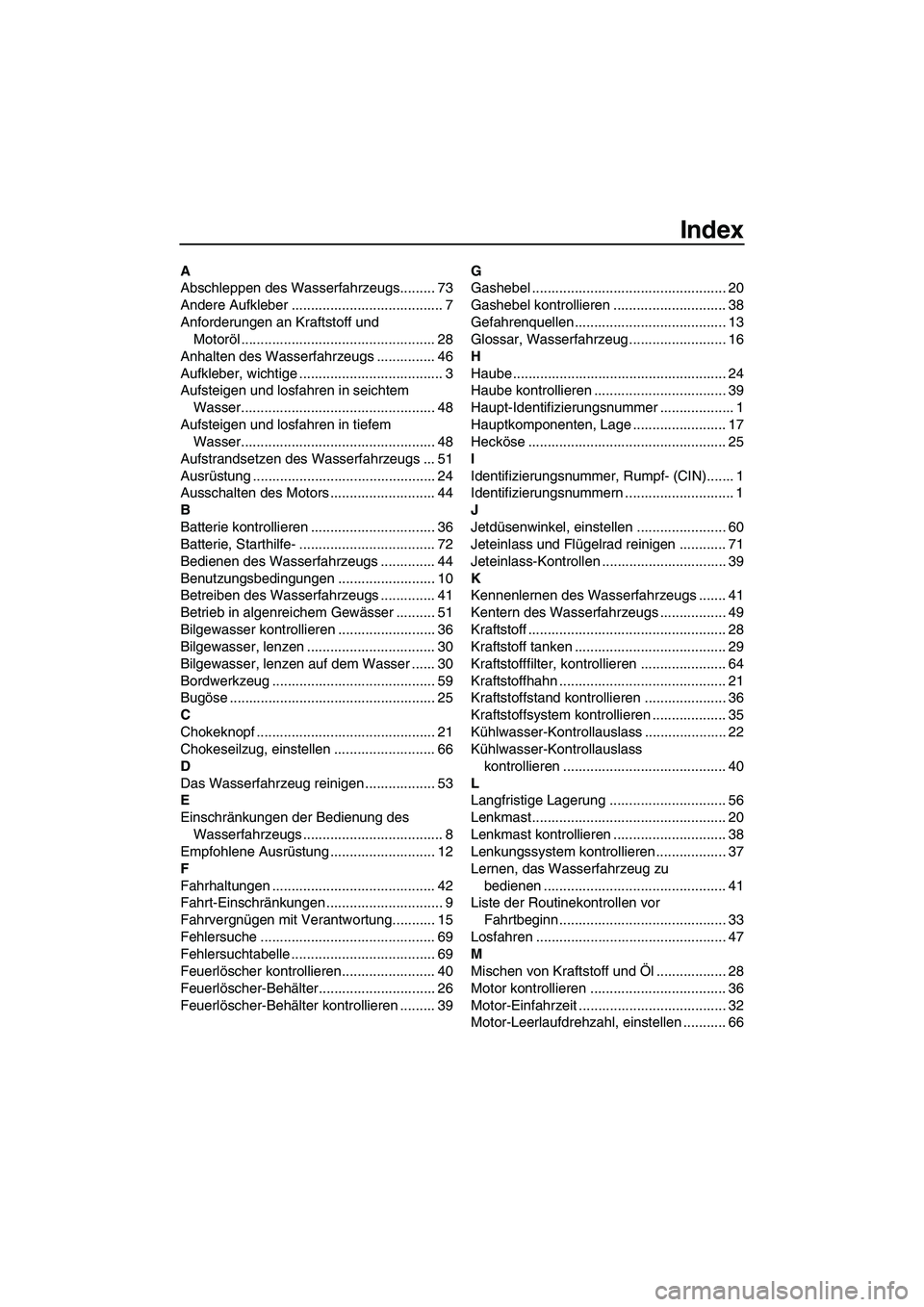

Index
A
Abschleppen des Wasserfahrzeugs......... 73
Andere Aufkleber ....................................... 7
Anforderungen an Kraftstoff und
Motoröl .................................................. 28
Anhalten des Wasserfahrzeugs ............... 46
Aufkleber, wichtige ..................................... 3
Aufsteigen und losfahren in seichtem
Wasser.................................................. 48
Aufsteigen und losfahren in tiefem
Wasser.................................................. 48
Aufstrandsetzen des Wasserfahrzeugs ... 51
Ausrüstung ............................................... 24
Ausschalten des Motors ........................... 44
B
Batterie kontrollieren ................................ 36
Batterie, Starthilfe- ................................... 72
Bedienen des Wasserfahrzeugs .............. 44
Benutzungsbedingungen ......................... 10
Betreiben des Wasserfahrzeugs .............. 41
Betrieb in algenreichem Gewässer .......... 51
Bilgewasser kontrollieren ......................... 36
Bilgewasser, lenzen ................................. 30
Bilgewasser, lenzen auf dem Wasser ...... 30
Bordwerkzeug .......................................... 59
Bugöse ..................................................... 25
C
Chokeknopf .............................................. 21
Chokeseilzug, einstellen .......................... 66
D
Das Wasserfahrzeug reinigen .................. 53
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................... 8
Empfohlene Ausrüstung ........................... 12
F
Fahrhaltungen .......................................... 42
Fahrt-Einschränkungen .............................. 9
Fahrvergnügen mit Verantwortung........... 15
Fehlersuche ............................................. 69
Fehlersuchtabelle ..................................... 69
Feuerlöscher kontrollieren........................ 40
Feuerlöscher-Behälter.............................. 26
Feuerlöscher-Behälter kontrollieren ......... 39G
Gashebel .................................................. 20
Gashebel kontrollieren ............................. 38
Gefahrenquellen ....................................... 13
Glossar, Wasserfahrzeug ......................... 16
H
Haube ....................................................... 24
Haube kontrollieren .................................. 39
Haupt-Identifizierungsnummer ................... 1
Hauptkomponenten, Lage ........................ 17
Hecköse ................................................... 25
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Identifizierungsnummern ............................ 1
J
Jetdüsenwinkel, einstellen ....................... 60
Jeteinlass und Flügelrad reinigen ............ 71
Jeteinlass-Kontrollen ................................ 39
K
Kennenlernen des Wasserfahrzeugs ....... 41
Kentern des Wasserfahrzeugs ................. 49
Kraftstoff ................................................... 28
Kraftstoff tanken ....................................... 29
Kraftstofffilter, kontrollieren ...................... 64
Kraftstoffhahn ........................................... 21
Kraftstoffstand kontrollieren ..................... 36
Kraftstoffsystem kontrollieren ................... 35
Kühlwasser-Kontrollauslass ..................... 22
Kühlwasser-Kontrollauslass
kontrollieren .......................................... 40
L
Langfristige Lagerung .............................. 56
Lenkmast .................................................. 20
Lenkmast kontrollieren ............................. 38
Lenkungssystem kontrollieren .................. 37
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 41
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 33
Losfahren ................................................. 47
M
Mischen von Kraftstoff und Öl .................. 28
Motor kontrollieren ................................... 36
Motor-Einfahrzeit ...................................... 32
Motor-Leerlaufdrehzahl, einstellen ........... 66
UF2F72G0.book Page 1 Friday, May 29, 2009 9:18 AM

Index
Motor-Quickstoppleine (Handgelenk-
Schlaufe) kontrollieren .......................... 38
Motor-Quickstoppschalter ........................ 19
Motorraum kontrollieren ........................... 35
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 19
Motorüberhitzungs-Warnsystem .............. 23
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 51
Notmaßnahmen ....................................... 71
P
Pflege der Batterie ................................... 53
Pflege nach dem Fahren .......................... 52
R
Reinigen ................................................... 56
Rostschutz ............................................... 57
Routinekontrollen nach dem
Zuwasserlassen .................................... 40
Routinekontrollen vor dem
Zuwasserlassen .................................... 35
Routinekontrollen vor Fahrtbeginn ........... 35
Rumpf und Deck kontrollieren .................. 39
S
Schalter kontrollieren ............................... 39
Schmierstellen.......................................... 64
Schmierung .............................................. 56
Schutztasche kontrollieren ....................... 39
Sicherheitsausrüstung kontrollieren ......... 39
Sicherheitsregeln für das Bootfahren ....... 14
Sicherung wechseln ................................. 73
Spülen der Kühlwasserkanäle.................. 52
Starten des Motors auf dem Wasser........ 42
Starthilfekabel anschließen ...................... 72
Startschalter ............................................. 19
Stausack .................................................. 25
Steuersystem ........................................... 20
Steuerungsfunktionen des
Wasserfahrzeugs .................................. 19
Steuerungsreibung einstellen................... 59
T
Tabelle der Wartungsintervalle ................ 63
Transport .................................................. 31
U
Untergetauchtes Wasserfahrzeug............ 74V
Vergaser, einstellen ................................. 66
Verlassen des Wasserfahrzeugs ............. 44
W
Warnaufkleber ............................................ 4
Wartungsarbeiten ..................................... 59
Wasserabscheider ................................... 22
Wasserabscheider kontrollieren ............... 36
Wasserfahrzeug zu Wasser lassen .......... 42
Wasserfahrzeug-Eigenschaften ............... 13
Wenden des Wasserfahrzeugs ................ 44
Z
Zündkerzen, kontrollieren ......................... 65
Zweitaktmotoröl ........................................ 28
UF2F72G0.book Page 2 Friday, May 29, 2009 9:18 AM

UF2F72G0.book Page 3 Friday, May 29, 2009 9:18 AM

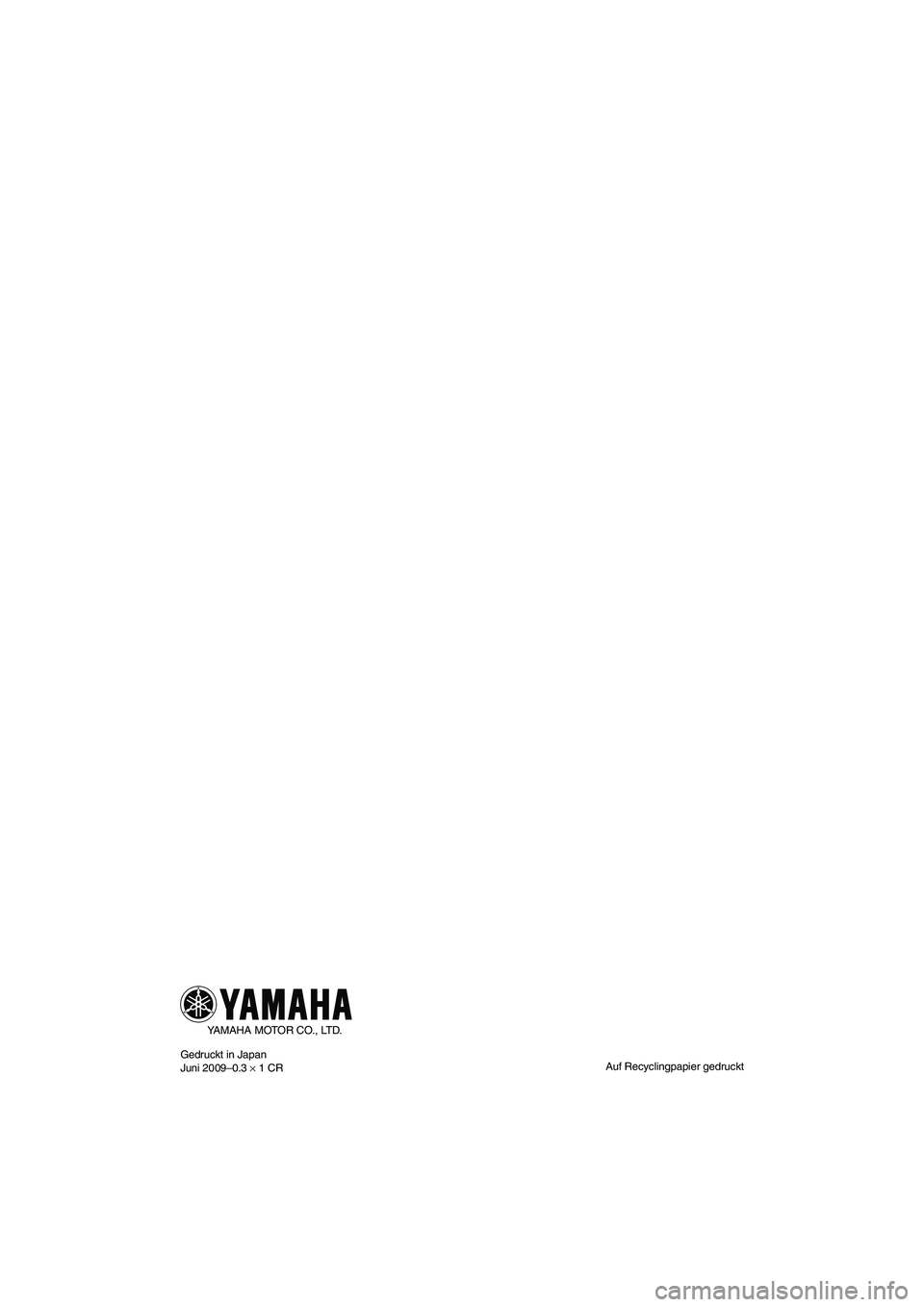

YAMAHA MOTOR CO., LTD.
Auf Recyclingpapier gedruckt Gedruckt in Japan
Juni 2009–0.3 × 1 CR
