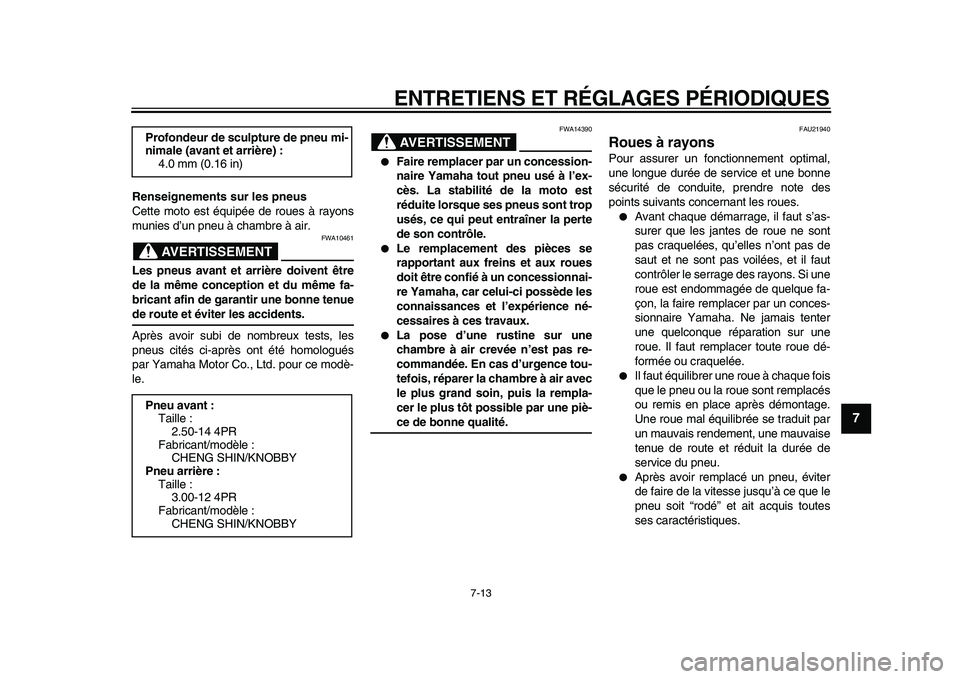

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
2
3
4
5
6
78
9

Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT

FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè-
le.
AVERTISSEMENT

FWA14390

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est
réduite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par une piè-
ce de bonne qualité.
FAU21940
Roues à rayons
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
Pneu avant :
Taille :
2.50-14 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
Pneu arrière :
Taille :
3.00-12 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY

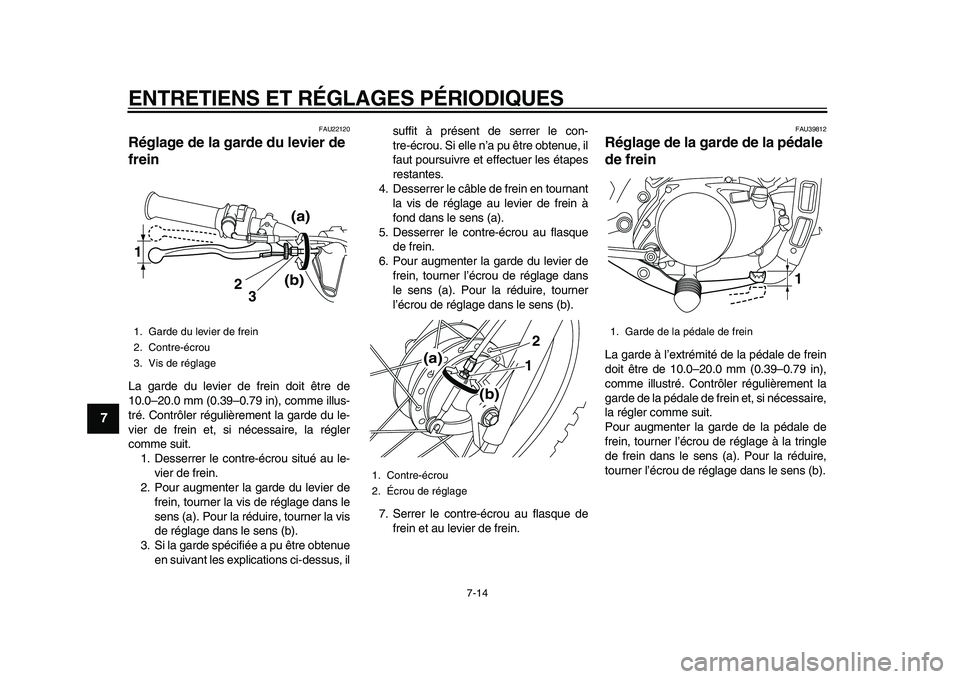

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-14
1
2
3
4
5
6
7
8
9

FAU22120
Réglage de la garde du levier de
frein
La garde du levier de frein doit être de
10.0–20.0 mm (0.39–0.79 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier de frein et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au le-
vier de frein.
2. Pour augmenter la garde du levier de
frein, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis
de réglage dans le sens (b).
3. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, ilsuffit à présent de serrer le con-
tre-écrou. Si elle n’a pu être obtenue, il
faut poursuivre et effectuer les étapes
restantes.
4. Desserrer le câble de frein en tournant
la vis de réglage au levier de frein à
fond dans le sens (a).
5. Desserrer le contre-écrou au flasque
de frein.
6. Pour augmenter la garde du levier de
frein, tourner l’écrou de réglage dans
le sens (a). Pour la réduire, tourner
l’écrou de réglage dans le sens (b).
7. Serrer le contre-écrou au flasque de
frein et au levier de frein.
FAU39812
Réglage de la garde de la pédale
de frein
La garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
1. Garde du levier de frein
2. Contre-écrou
3. Vis de réglage
1
2
3
(a)
(b)

1. Contre-écrou
2.Écrou de réglage
12
(a)
(b)

1. Garde de la pédale de frein
1

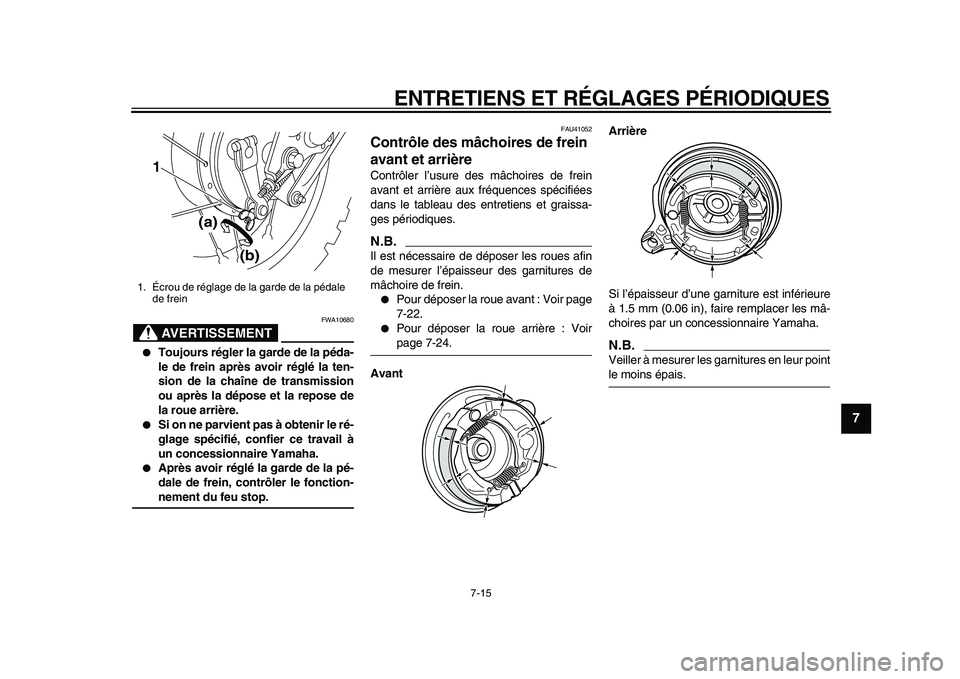

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-15
2
3
4
5
6
78
9
AVERTISSEMENT

FWA10680

Toujours régler la garde de la péda-
le de frein après avoir réglé la ten-
sion de la chaîne de transmission
ou après la dépose et la repose de
la roue arrière.

Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail à
un concessionnaire Yamaha.

Après avoir réglé la garde de la pé-
dale de frein, contrôler le fonction-
nement du feu stop.
FAU41052
Contrôle des mâchoires de frein
avant et arrière
Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
N.B.

Il est nécessaire de déposer les roues afin
de mesurer l’épaisseur des garnitures de
mâchoire de frein.

Pour déposer la roue avant : Voir page
7-22.

Pour déposer la roue arrière : Voir
page 7-24.
AvantArrière
Si l’épaisseur d’une garniture est inférieure
à 1.5 mm (0.06 in), faire remplacer les mâ-
choires par un concessionnaire Yamaha.
N.B.

Veiller à mesurer les garnitures en leur point
le moins épais.
1.Écrou de réglage de la garde de la pédale
de frein
1
(a)
(b)

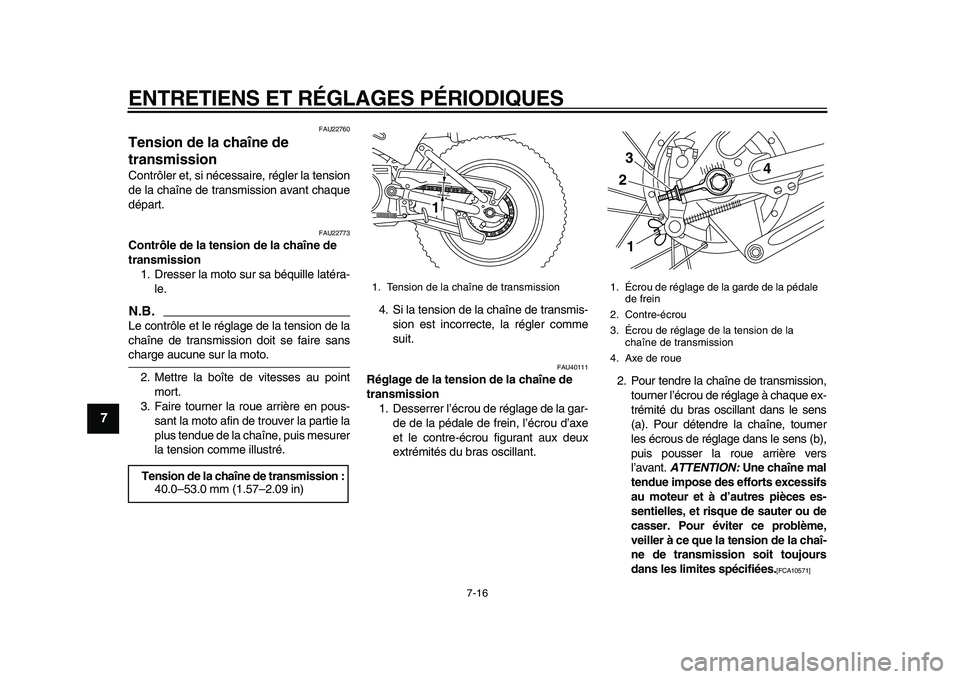

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-16
1
2
3
4
5
6
7
8
9

FAU22760
Tension de la chaîne de
transmission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille latéra-
le.
N.B.

Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU40111
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou de réglage de la gar-
de de la pédale de frein, l’écrou d’axe
et le contre-écrou figurant aux deux
extrémités du bras oscillant.2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage à chaque ex-
trémité du bras oscillant dans le sens
(a). Pour détendre la chaîne, tourner
les écrous de réglage dans le sens (b),
puis pousser la roue arrière vers
l’avant.
ATTENTION:
Une chaîne mal
tendue impose des efforts excessifs
au moteur et à d’autres pièces es-
sentielles, et risque de sauter ou de
casser. Pour éviter ce problème,
veiller à ce que la tension de la chaî-
ne de transmission soit toujours
dans les limites spécifiées.
[FCA10571]

Tension de la chaîne de transmission :
40.0–53.0 mm (1.57–2.09 in)
1. Tension de la chaîne de transmission
1

1.Écrou de réglage de la garde de la pédale
de frein
2. Contre-écrou
3.Écrou de réglage de la tension de la
chaîne de transmission
4. Axe de roue
2
14 3

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-17
2
3
4
5
6
78
9
N.B.

Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux écrous de réglage de façon
identique, et donc, de permettre un aligne-
ment de roue correct.
3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.4. Régler la garde de la pédale de frein.
(Voir page 7-14.)
FAU23013
Nettoyage et graissage de la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions
humides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION

FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir
roulé sous la pluie.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.
N.B.

Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un con-
cessionnaire Yamaha.
2. Vaporiser du lubrifiant Yamaha pour
chaînes et câbles ou du lubrifiant pour
chaîne de transmission d’une autre
bonne marque sur les deux côtés et
sur la face supérieure de la chaîne afin
que tous les flasques et rouleaux
soient lubrifiés correctement.
1. Repères d’alignement
2.Écrou de réglage de la tension de la
chaîne de transmission
3. Contre-écrou
4. Rondelle
5.Écrou d’axe
5
42
1
(a)
(b)3

Couples de serrage :
Contre-écrou :
6.5 Nm (0.7 m·kgf, 4.7 ft·lbf)
Écrou d’axe :
60 Nm (6.0 m·kgf, 43.4 ft·lbf)

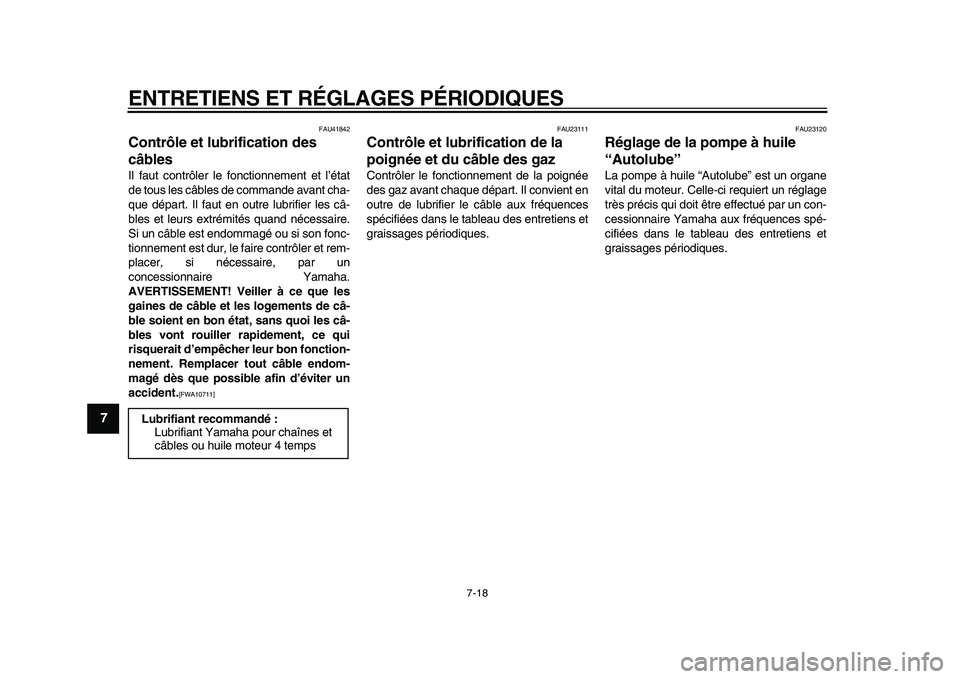

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-18
1
2
3
4
5
6
7
8
9

FAU41842
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un
concessionnaire Yamaha.
AVERTISSEMENT! Veiller à ce que les
gaines de câble et les logements de câ-
ble soient en bon état, sans quoi les câ-
bles vont rouiller rapidement, ce qui
risquerait d’empêcher leur bon fonction-
nement. Remplacer tout câble endom-
magé dès que possible afin d’éviter un
accident.
[FWA10711]

FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU23120
Réglage de la pompe à huile
“Autolube”
La pompe à huile “Autolube” est un organe
vital du moteur. Celle-ci requiert un réglage
très précis qui doit être effectué par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé :
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur 4 temps

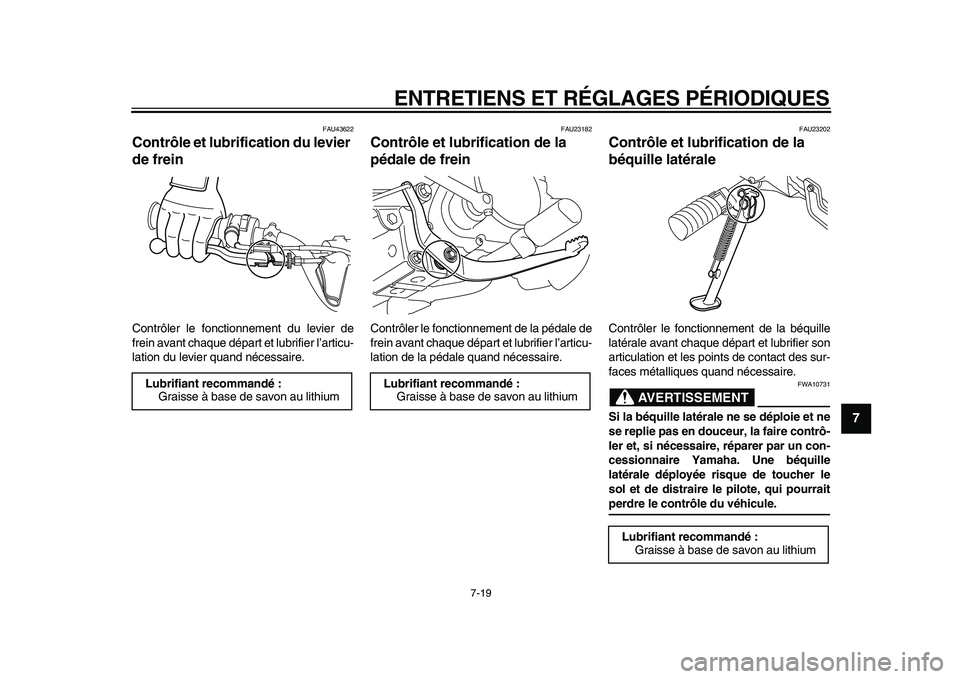

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-19
2
3
4
5
6
78
9

FAU43622
Contrôle et lubrification du levier
de frein
Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier l’articu-
lation du levier quand nécessaire.
FAU23182
Contrôle et lubrification de la
pédale de frein
Contrôler le fonctionnement de la pédale de
frein avant chaque départ et lubrifier l’articu-
lation de la pédale quand nécessaire.
FAU23202
Contrôle et lubrification de la
béquille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT

FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et de distraire le pilote, qui pourrait
perdre le contrôle du véhicule. Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium

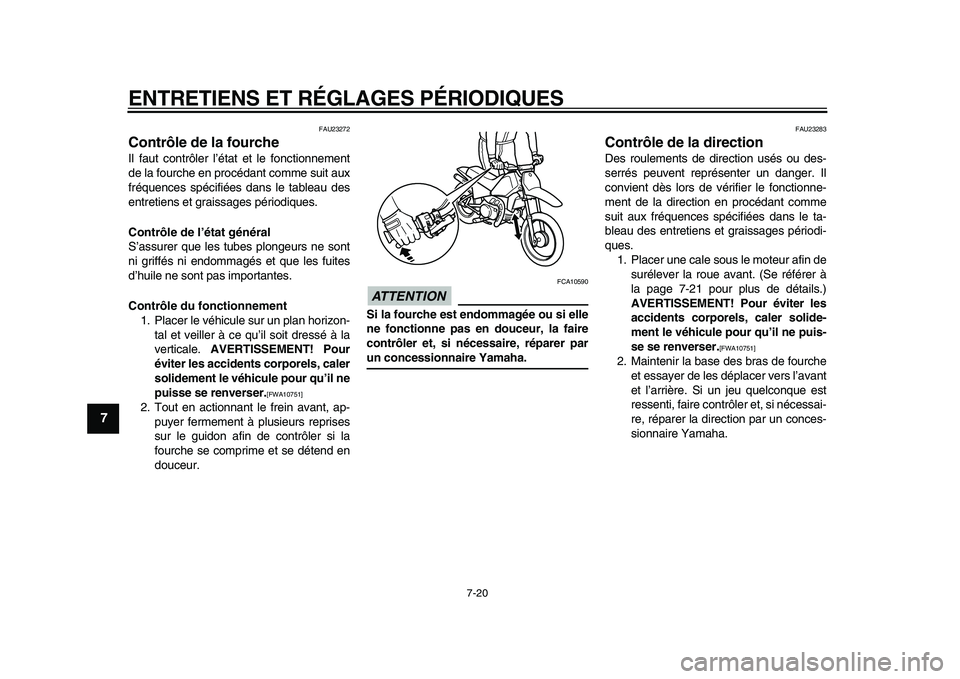

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-20
1
2
3
4
5
6
7
8
9

FAU23272
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.

[FWA10751]

2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION

FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 7-21 pour plus de détails.)
AVERTISSEMENT! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne puis-
se se renverser.
[FWA10751]

2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.
