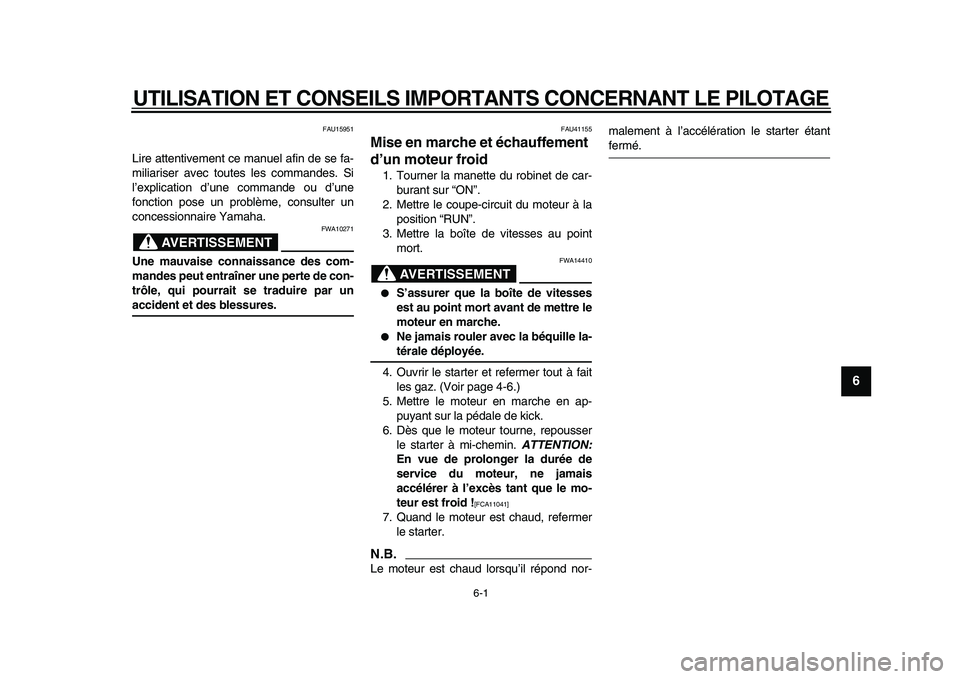

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT

FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un
accident et des blessures.
FAU41155
Mise en marche et échauffement
d’un moteur froid
1. Tourner la manette du robinet de car-
burant sur “ON”.
2. Mettre le coupe-circuit du moteur à la
position “RUN”.
3. Mettre la boîte de vitesses au point
mort.
AVERTISSEMENT

FWA14410

S’assurer que la boîte de vitesses
est au point mort avant de mettre le
moteur en marche.

Ne jamais rouler avec la béquille la-
térale déployée.
4. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 4-6.)
5. Mettre le moteur en marche en ap-
puyant sur la pédale de kick.
6. Dès que le moteur tourne, repousser
le starter à mi-chemin.
ATTENTION:
En vue de prolonger la durée de
service du moteur, ne jamais
accélérer à l’excès tant que le mo-
teur est froid !
[FCA11041]

7. Quand le moteur est chaud, refermer
le starter.
N.B.

Le moteur est chaud lorsqu’il répond nor-malement à l’accélération le starter étant
fermé.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

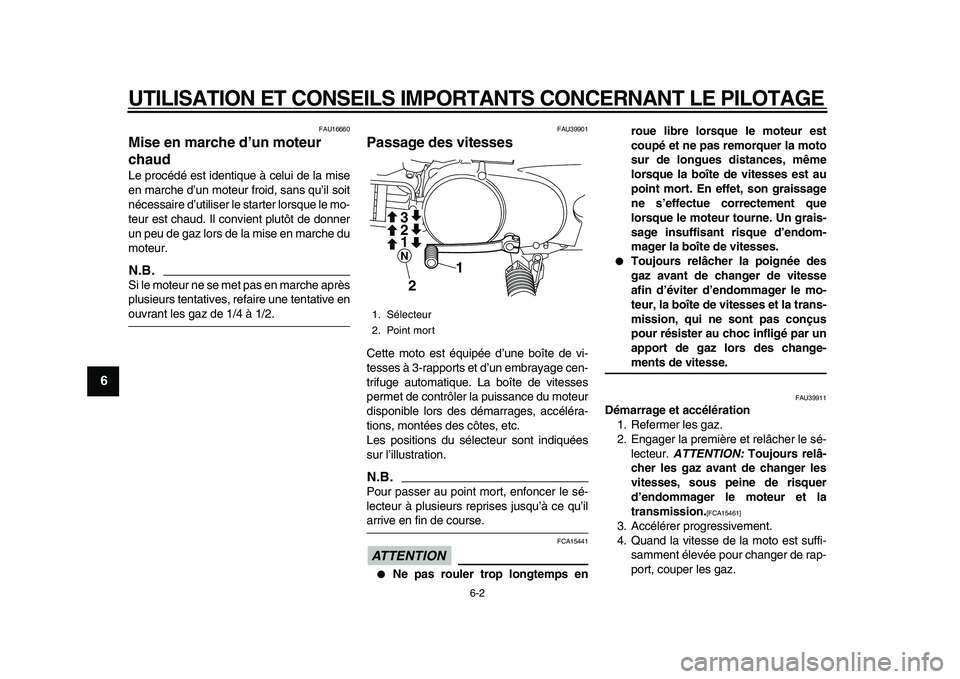

6-2
1
2
3
4
5
6
7
8
9

FAU16660
Mise en marche d’un moteur
chaud
Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud. Il convient plutôt de donner
un peu de gaz lors de la mise en marche du
moteur.
N.B.

Si le moteur ne se met pas en marche après
plusieurs tentatives, refaire une tentative en
ouvrant les gaz de 1/4 à 1/2.
FAU39901
Passage des vitesses
Cette moto est équipée d’une boîte de vi-
tesses à 3-rapports et d’un embrayage cen-
trifuge automatique. La boîte de vitesses
permet de contrôler la puissance du moteur
disponible lors des démarrages, accéléra-
tions, montées des côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.

Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course.
ATTENTION

FCA15441

Ne pas rouler trop longtemps enroue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Toujours relâcher la poignée des
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par un
apport de gaz lors des change-
ments de vitesse.
FAU39911
Démarrage et accélération
1. Refermer les gaz.
2. Engager la première et relâcher le sé-
lecteur.
ATTENTION:
Toujours relâ-
cher les gaz avant de changer les
vitesses, sous peine de risquer
d’endommager le moteur et la
transmission.
[FCA15461]

3. Accélérer progressivement.
4. Quand la vitesse de la moto est suffi-
samment élevée pour changer de rap-
port, couper les gaz.
1. Sélecteur
2. Point mort
1
12 3N2

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

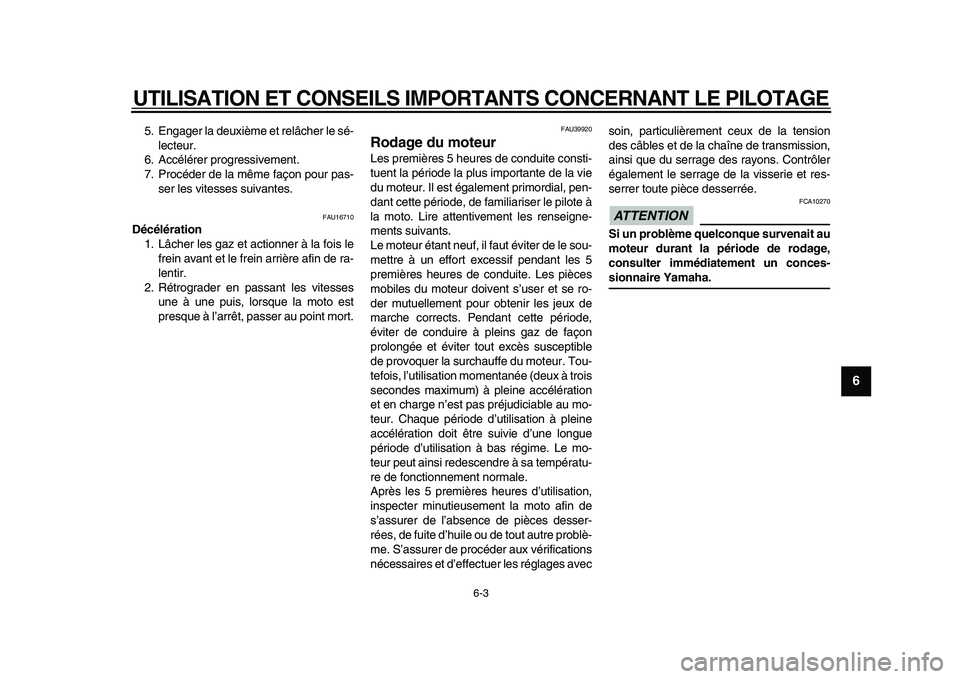

6-3
2
3
4
5
67
8
9

5. Engager la deuxième et relâcher le sé-
lecteur.
6. Accélérer progressivement.
7. Procéder de la même façon pour pas-
ser les vitesses suivantes.
FAU16710
Décélération
1. Lâcher les gaz et actionner à la fois le
frein avant et le frein arrière afin de ra-
lentir.
2. Rétrograder en passant les vitesses
une à une puis, lorsque la moto est
presque à l’arrêt, passer au point mort.
FAU39920
Rodage du moteur
Les premières 5 heures de conduite consti-
tuent la période la plus importante de la vie
du moteur. Il est également primordial, pen-
dant cette période, de familiariser le pilote à
la moto. Lire attentivement les renseigne-
ments suivants.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les 5
premières heures de conduite. Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur. Tou-
tefois, l’utilisation momentanée (deux à trois
secondes maximum) à pleine accélération
et en charge n’est pas préjudiciable au mo-
teur. Chaque période d’utilisation à pleine
accélération doit être suivie d’une longue
période d’utilisation à bas régime. Le mo-
teur peut ainsi redescendre à sa températu-
re de fonctionnement normale.
Après les 5 premières heures d’utilisation,
inspecter minutieusement la moto afin de
s’assurer de l’absence de pièces desser-
rées, de fuite d’huile ou de tout autre problè-
me. S’assurer de procéder aux vérifications
nécessaires et d’effectuer les réglages avecsoin, particulièrement ceux de la tension
des câbles et de la chaîne de transmission,
ainsi que du serrage des rayons. Contrôler
également le serrage de la visserie et res-
serrer toute pièce desserrée.
ATTENTION

FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

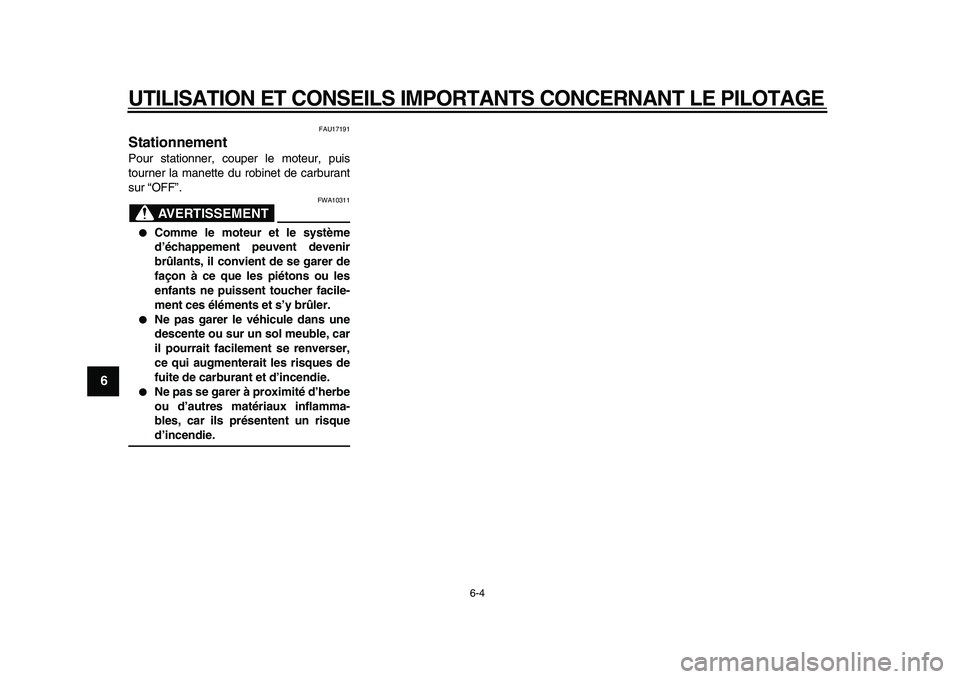

6-4
1
2
3
4
5
6
7
8
9

FAU17191
Stationnement
Pour stationner, couper le moteur, puis
tourner la manette du robinet de carburant
sur “OFF”.
AVERTISSEMENT

FWA10311

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.

Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflamma-
bles, car ils présentent un risque
d’incendie.

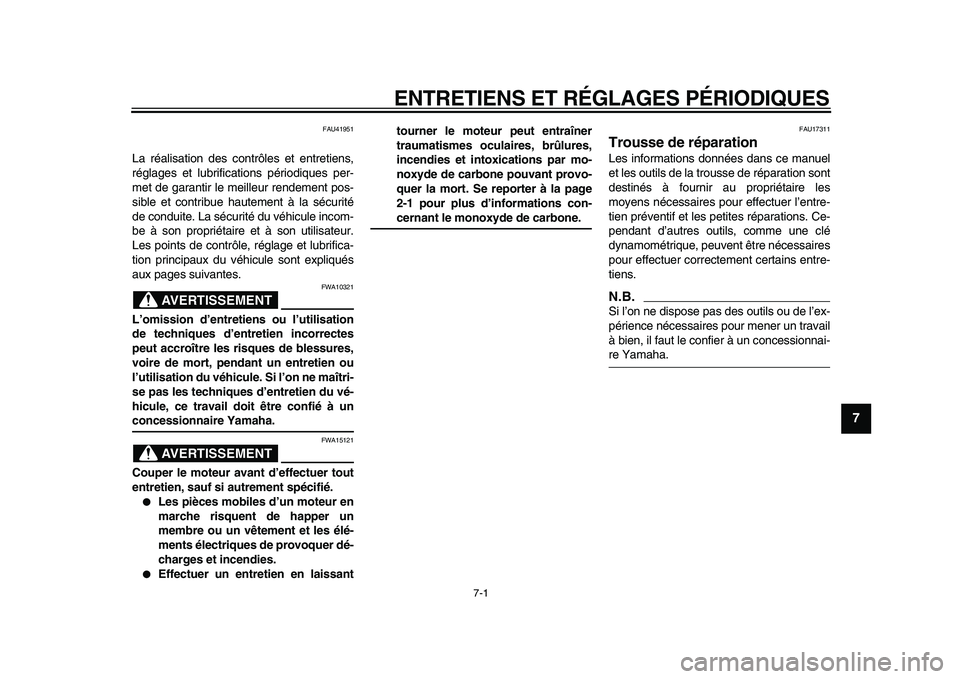

7-1
2
3
4
5
6
78
9

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FAU41951
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité du véhicule incom-
be à son propriétaire et à son utilisateur.
Les points de contrôle, réglage et lubrifica-
tion principaux du véhicule sont expliqués
aux pages suivantes.
AVERTISSEMENT

FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maîtri-
se pas les techniques d’entretien du vé-
hicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT

FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.

Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.

Effectuer un entretien en laissanttourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
2-1 pour plus d’informations con-
cernant le monoxyde de carbone.
FAU17311
Trousse de réparation
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.

Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concessionnai-
re Yamaha.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

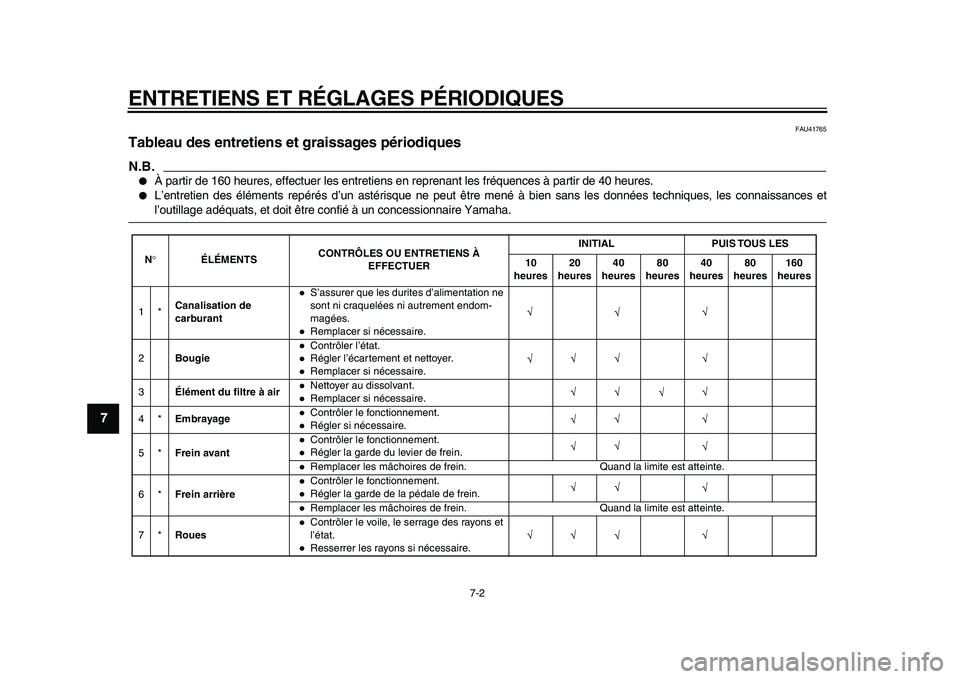

7-2
1
2
3
4
5
6
7
8
9

FAU41765
Tableau des entretiens et graissages périodiques
N.B.


À partir de 160 heures, effectuer les entretiens en reprenant les fréquences à partir de 40 heures.

L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heures
1*Canalisation de
carburant
S’assurer que les durites d’alimentation ne
sont ni craquelées ni autrement endom-
magées.Remplacer si nécessaire.
2BougieContrôler l’état.Régler l’écartement et nettoyer.Remplacer si nécessaire.
3Élément du filtre à airNettoyer au dissolvant.Remplacer si nécessaire.
4*EmbrayageContrôler le fonctionnement.Régler si nécessaire.
5*Frein avantContrôler le fonctionnement.Régler la garde du levier de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
6*Frein arrièreContrôler le fonctionnement.Régler la garde de la pédale de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
7*RouesContrôler le voile, le serrage des rayons et
l’état.Resserrer les rayons si nécessaire.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-3
2
3
4
5
6
78
9
8*Pneus
Contrôler la profondeur de sculpture et
l’état des pneus.Remplacer si nécessaire.Contrôler la pression de gonflage.Corriger si nécessaire.
9*Roulements de roueS’assurer que les roulements fonctionnent
sans à-coups.Remplacer si nécessaire.
10 *Roulements de
directionS’assurer qu’il n’y a pas de jeu.Regarnir modérément de graisse à base
de savon au lithium.
11Chaîne de
transmissionContrôler la tension, l’alignement et l’état
de la chaîne.Régler et lubrifier la chaîne au lubrifiant
Yamaha pour chaînes et câbles.Chaque randonnéeDéposer et nettoyer.
12 *Visserie du châssisContrôler toute la visserie du châssis.Remplacer si nécessaire.
13Pivot de béquille
latéraleContrôler le fonctionnement.Enduire d’un peu de graisse à base de
savon au lithium.
14 *Fourche avantContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire.
15 *Combiné
ressort-amortisseurContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire. N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heures

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

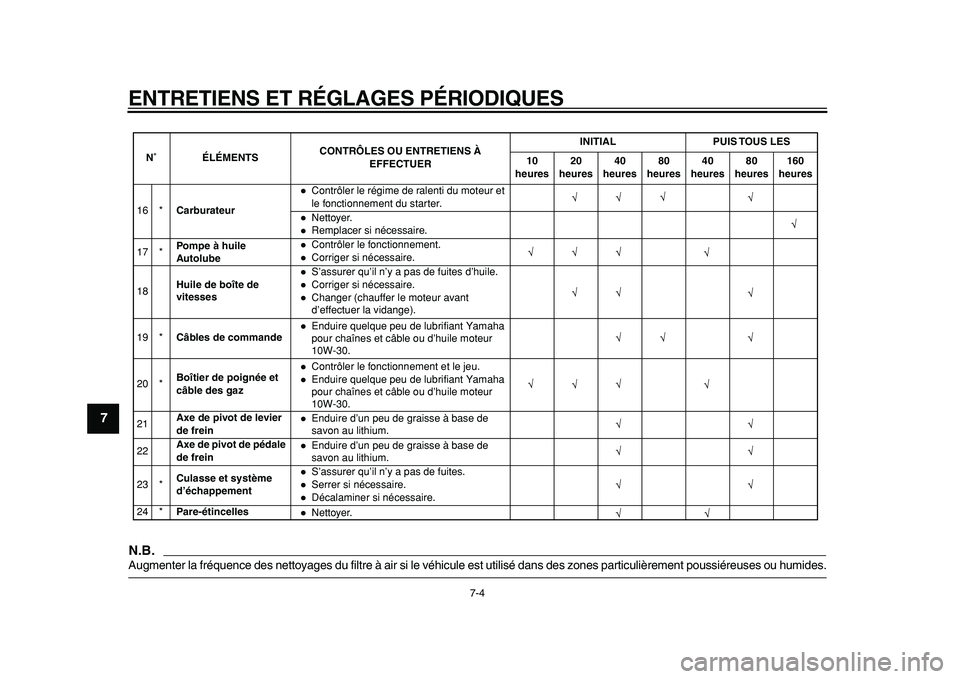

7-4
1
2
3
4
5
6
7
8
9
N.B.

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.
16 *Carburateur
Contrôler le régime de ralenti du moteur et
le fonctionnement du starter.Nettoyer.Remplacer si nécessaire.
17 *Pompe à huile
AutolubeContrôler le fonctionnement.Corriger si nécessaire.
18S’assurer qu’il n’y a pas de fuites d’huile.Corriger si nécessaire.Changer (chauffer le moteur avant
d’effectuer la vidange).
19 *Câbles de commande
20 *Boîtier de poignée et
câble des gaz
Contrôler le fonctionnement et le jeu.
21Axe de pivot de levier
de frein22Axe de pivot de pédale
de frein23 *Culasse et système
d’échappement
S’assurer qu’il n’y a pas de fuites.Serrer si nécessaire.Décalaminer si nécessaire.
24 *Pare-étincellesNettoyer. N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heuresEnduire d’un peu de graisse à base de
savon au lithium.
Enduire d’un peu de graisse à base de
savon au lithium. Huile de boîte de
vitesses
Enduire quelque peu de lubrifiant Yamaha
pour chaînes et câble ou d’huile moteur
10W-30.
Enduire quelque peu de lubrifiant Yamaha
pour chaînes et câble ou d’huile moteur
10W-30.
