ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-5
2
3
4
5
6
78
9

FAU19603
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.

Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient deremplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
1. Capuchon de bougie
1

1. Clé à bougie
1

Bougie spécifiée :
PW80


NGK/BPR6HS
PW80Z NGK/BP6HS



DENSO/W20FP
1.Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-6
1
2
3
4
5
6
7
8
9

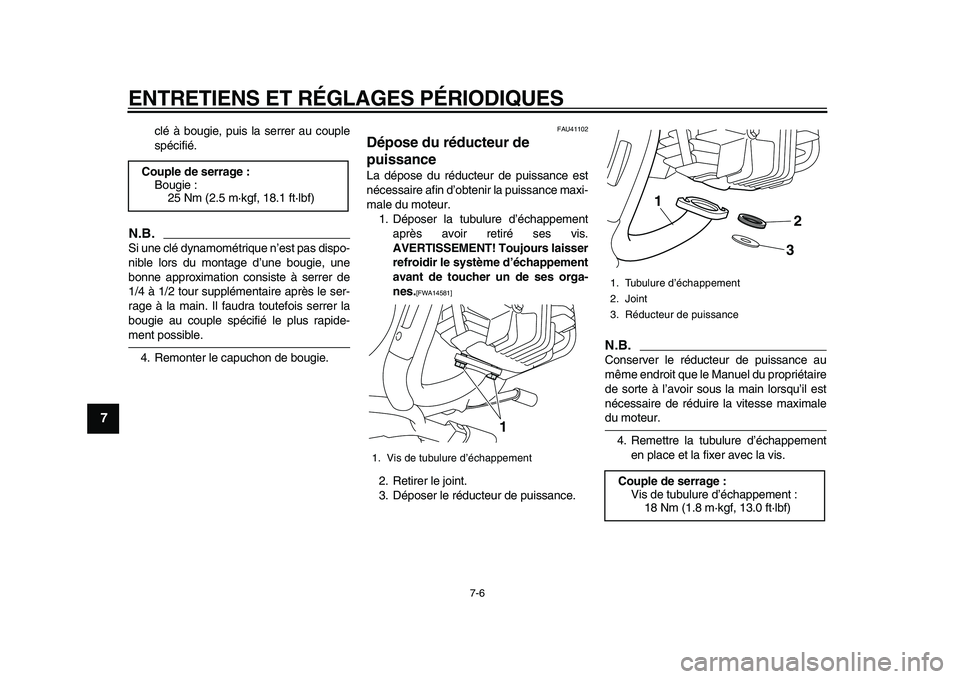

clé à bougie, puis la serrer au couple
spécifié.
N.B.

Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bougie.
FAU41102
Dépose du réducteur de
puissance
La dépose du réducteur de puissance est
nécessaire afin d’obtenir la puissance maxi-
male du moteur.
1. Déposer la tubulure d’échappement
après avoir retiré ses vis.
AVERTISSEMENT! Toujours laisser
refroidir le système d’échappement
avant de toucher un de ses orga-
nes.
[FWA14581]

2. Retirer le joint.
3. Déposer le réducteur de puissance.
N.B.

Conserver le réducteur de puissance au
même endroit que le Manuel du propriétaire
de sorte à l’avoir sous la main lorsqu’il est
nécessaire de réduire la vitesse maximale
du moteur.
4. Remettre la tubulure d’échappement
en place et la fixer avec la vis.
Couple de serrage :
Bougie :
25 Nm (2.5 m·kgf, 18.1 ft·lbf)
1. Vis de tubulure d’échappement
1

1. Tubulure d’échappement
2. Joint
3. Réducteur de puissance
Couple de serrage :
Vis de tubulure d’échappement :
18 Nm (1.8 m·kgf, 13.0 ft·lbf)
2 13

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-7
2
3
4
5
6
78
9

FAU19943
Huile de boîte de vitesses
Il convient de vérifier le niveau d’huile de
boîte de vitesses avant chaque départ. Il
convient également de changer l’huile de
boîte de vitesses aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile de boîte de
vitesses
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale.
N.B.

S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage,
puis la retirer et vérifier le niveau d’hui-
le.
N.B.

Le niveau d’huile de boîte de vitesses doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau d’huile est inférieur au re-
père de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au
niveau spécifié.
4. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile de boîte de vi-
tesses
1. Placer un bac à vidange sous la boîte
de vitesses afin d’y recueillir l’huile
usagée.
2. Retirer le bouchon de remplissage et
la vis de vidange de l’huile afin de vi-
danger l’huile de la boîte de vitesses.
3. Remettre la vis de vidange de l’huile
de boîte de vitesses en place, puis la
serrer au couple de serrage spécifié.
4. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de boîte de
1. Bouchon de remplissage de l’huile de
boîte de vitesses
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
2
3
41
1

1. Vis de vidange de la boîte de vitesses
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-8
1
2
3
4
5
6
7
8
9

vitesses recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION

FCA10452

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile de boîte
de vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié.
S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vites-
ses.
5. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas defuite d’huile, couper immédiatement le
moteur et rechercher la cause.
FAU41162
Nettoyage de l’élément du filtre à
air
Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du
nettoyage si le véhicule est utilisé dans des
zones très poussiéreuses ou humides.
1. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air.
Huile de boîte de vitesses recom-
mandée :
Voir page 9-1.
Quantité d’huile :
0.65 L (0.69 US qt, 0.57 Imp.qt)

1. Couvercle du boîtier de filtre à air
2. Vis
2
2
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
2
3
4
5
6
78
9

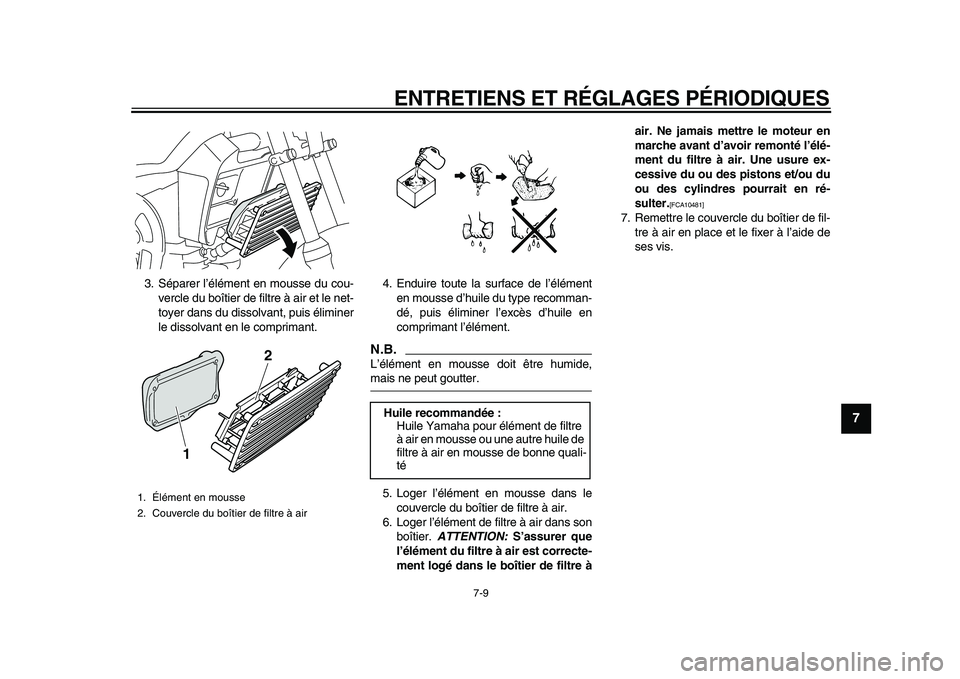

3. Séparer l’élément en mousse du cou-
vercle du boîtier de filtre à air et le net-
toyer dans du dissolvant, puis éliminer
le dissolvant en le comprimant.4. Enduire toute la surface de l’élément
en mousse d’huile du type recomman-
dé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.

L’élément en mousse doit être humide,
mais ne peut goutter.
5. Loger l’élément en mousse dans le
couvercle du boîtier de filtre à air.
6. Loger l’élément de filtre à air dans son
boîtier.
ATTENTION:
S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre àair. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en ré-
sulter.
[FCA10481]

7. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
1.Élément en mousse
2. Couvercle du boîtier de filtre à air
1
2

Huile recommandée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile de
filtre à air en mousse de bonne quali-
té

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
1
2
3
4
5
6
7
8
9

FAU41232

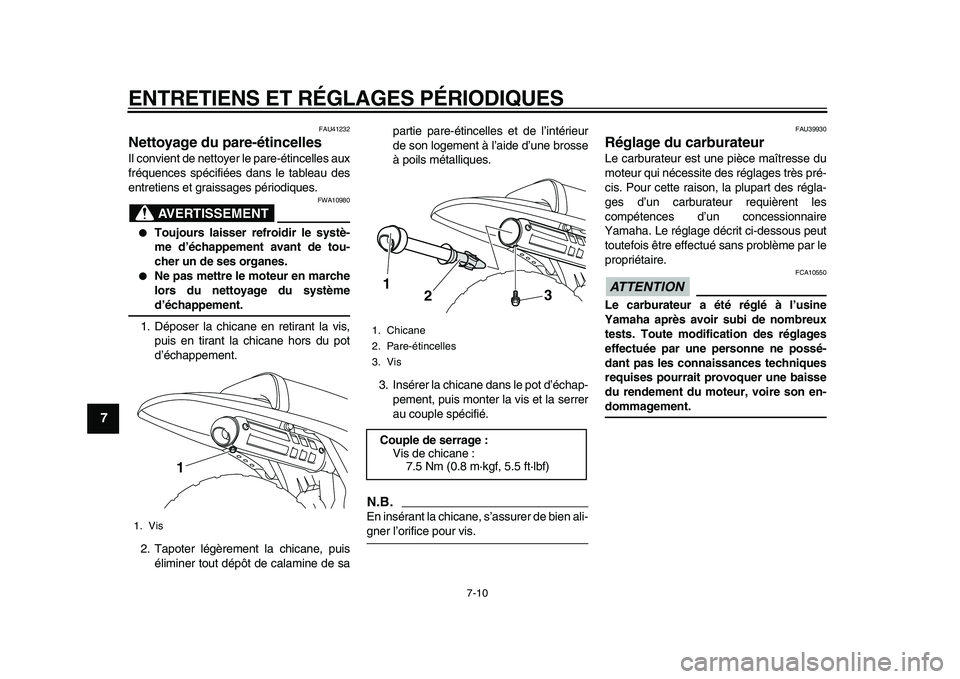

Nettoyage du pare-étincelles
Il convient de nettoyer le pare-étincelles aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
AVERTISSEMENT

FWA10980

Toujours laisser refroidir le systè-
me d’échappement avant de tou-
cher un de ses organes.

Ne pas mettre le moteur en marche
lors du nettoyage du système
d’échappement.
1. Déposer la chicane en retirant la vis,
puis en tirant la chicane hors du pot
d’échappement.
2. Tapoter légèrement la chicane, puis
éliminer tout dépôt de calamine de sapartie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques.
3. Insérer la chicane dans le pot d’échap-
pement, puis monter la vis et la serrer
au couple spécifié.
N.B.

En insérant la chicane, s’assurer de bien ali-
gner l’orifice pour vis.
FAU39930
Réglage du carburateur
Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.
ATTENTION

FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-
dommagement.
1. Vis
1

1. Chicane
2. Pare-étincelles
3. Vis
Couple de serrage :
Vis de chicane :
7.5 Nm (0.8 m·kgf, 5.5 ft·lbf)
23
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
2
3
4
5
6
78
9

FAU21340

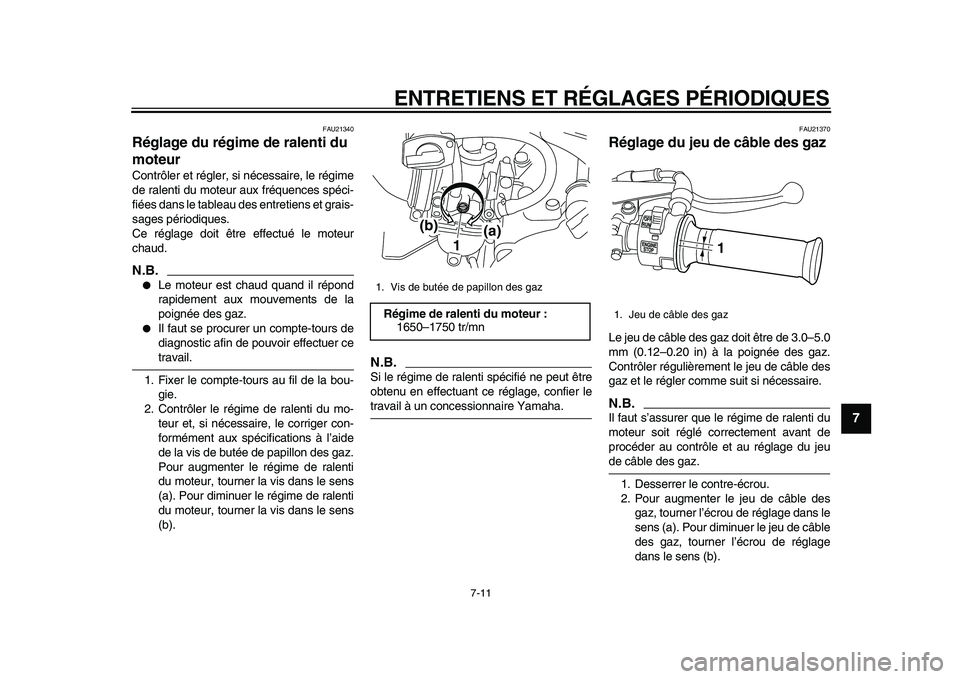

Réglage du régime de ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
N.B.


Le moteur est chaud quand il répond
rapidement aux mouvements de la
poignée des gaz.

Il faut se procurer un compte-tours de
diagnostic afin de pouvoir effectuer ce
travail.
1. Fixer le compte-tours au fil de la bou-
gie.
2. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
N.B.

Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21370
Réglage du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et le régler comme suit si nécessaire.
N.B.

Il faut s’assurer que le régime de ralenti du
moteur soit réglé correctement avant de
procéder au contrôle et au réglage du jeu
de câble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des
gaz, tourner l’écrou de réglage dans le
sens (a). Pour diminuer le jeu de câble
des gaz, tourner l’écrou de réglage
dans le sens (b).
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1650–1750 tr/mn
1
(a) (b)

1. Jeu de câble des gaz
1

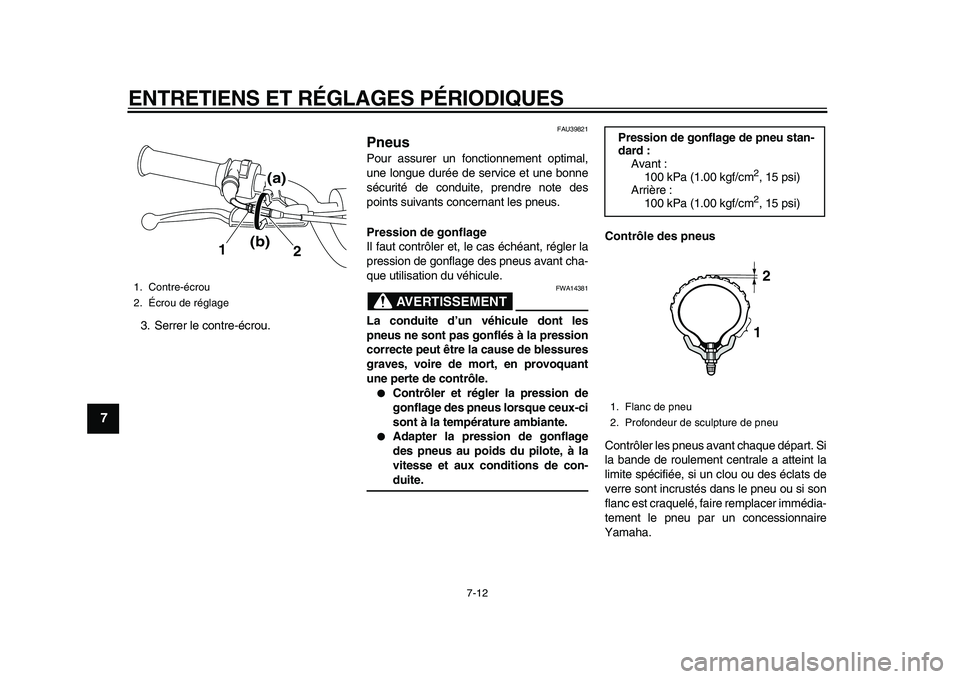

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
1
2
3
4
5
6
7
8
9

3. Serrer le contre-écrou.
FAU39821
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA14381
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse et aux conditions de con-
duite.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
1. Contre-écrou
2.Écrou de réglage
1
2
(a)
(b)

Pression de gonflage de pneu stan-
dard :
Avant :
100 kPa (1.00 kgf/cm
2

, 15 psi)
Arrière :
100 kPa (1.00 kgf/cm
2

, 15 psi)
1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
