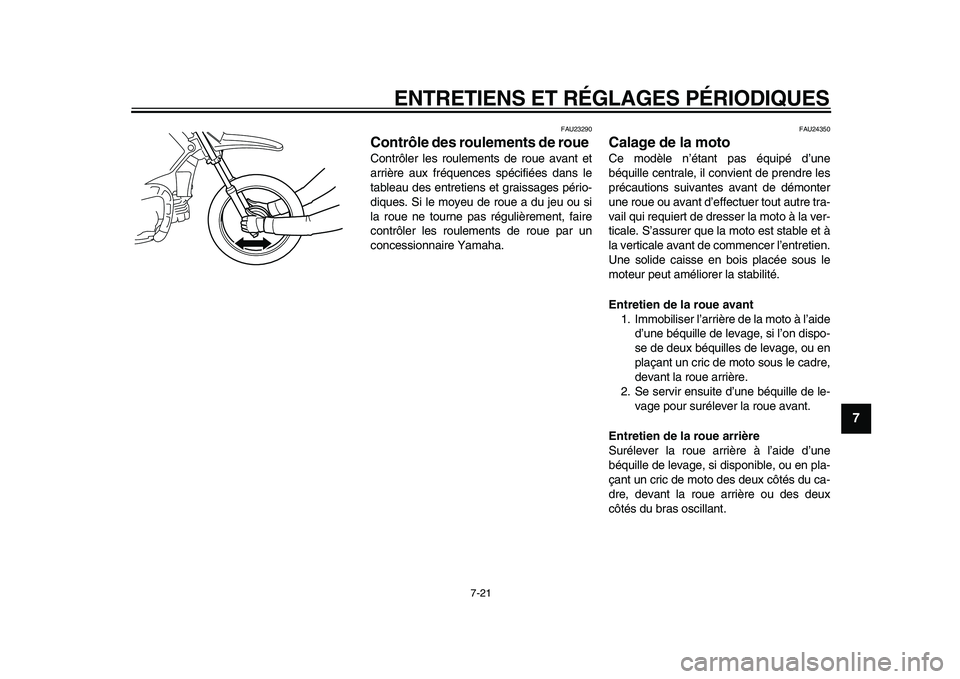

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-21
2
3
4
5
6
78
9

FAU23290
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU24350
Calage de la moto
Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dispo-
se de deux béquilles de levage, ou en
plaçant un cric de moto sous le cadre,
devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.

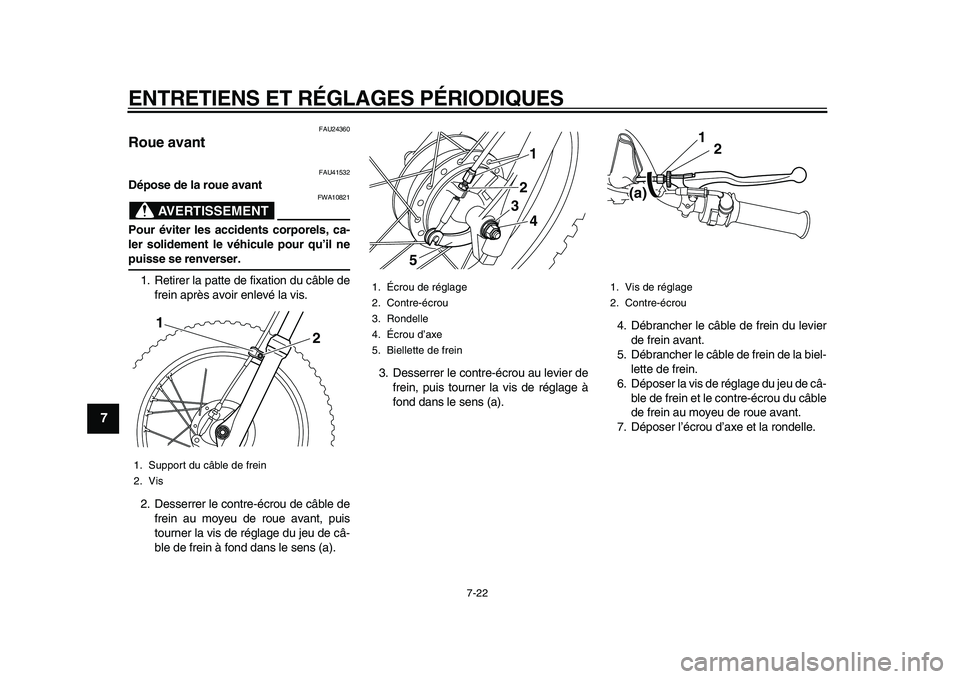

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-22
1
2
3
4
5
6
7
8
9

FAU24360
Roue avant
FAU41532
Dépose de la roue avant
AVERTISSEMENT

FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.
1. Retirer la patte de fixation du câble de
frein après avoir enlevé la vis.
2. Desserrer le contre-écrou de câble de
frein au moyeu de roue avant, puis
tourner la vis de réglage du jeu de câ-
ble de frein à fond dans le sens (a).3. Desserrer le contre-écrou au levier de
frein, puis tourner la vis de réglage à
fond dans le sens (a).4. Débrancher le câble de frein du levier
de frein avant.
5. Débrancher le câble de frein de la biel-
lette de frein.
6. Déposer la vis de réglage du jeu de câ-
ble de frein et le contre-écrou du câble
de frein au moyeu de roue avant.
7. Déposer l’écrou d’axe et la rondelle.
1. Support du câble de frein
2. Vis
2
1

1.Écrou de réglage
2. Contre-écrou
3. Rondelle
4.Écrou d’axe
5. Biellette de frein
4
5
3
1
2

1. Vis de réglage
2. Contre-écrou
2 1
(a)

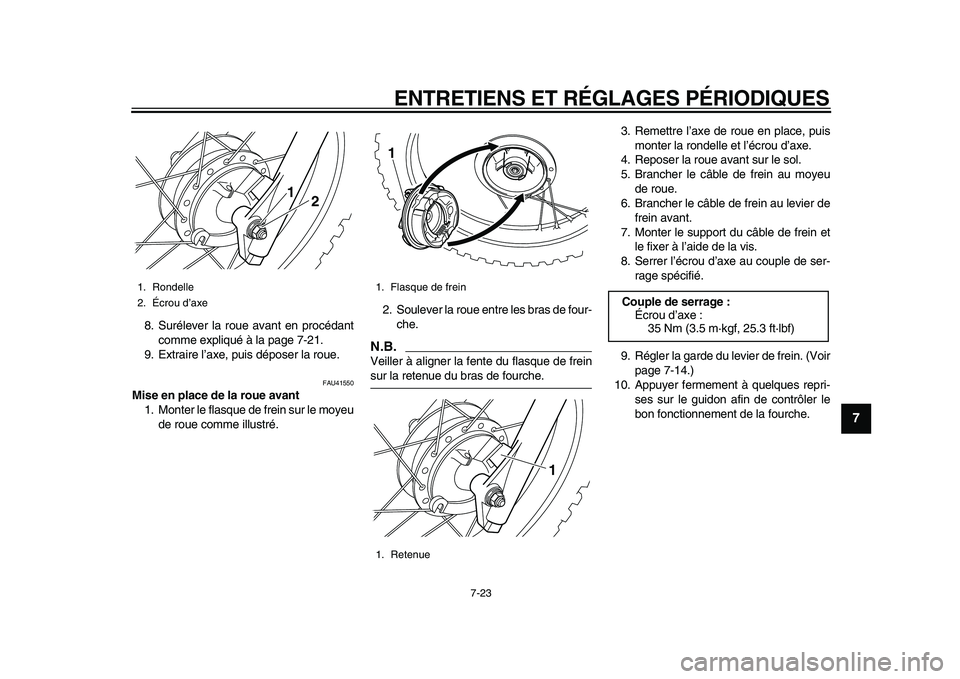

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-23
2
3
4
5
6
78
9

8. Surélever la roue avant en procédant
comme expliqué à la page 7-21.
9. Extraire l’axe, puis déposer la roue.
FAU41550
Mise en place de la roue avant
1. Monter le flasque de frein sur le moyeu
de roue comme illustré.2. Soulever la roue entre les bras de four-
che.
N.B.

Veiller à aligner la fente du flasque de frein
sur la retenue du bras de fourche.3. Remettre l’axe de roue en place, puis
monter la rondelle et l’écrou d’axe.
4. Reposer la roue avant sur le sol.
5. Brancher le câble de frein au moyeu
de roue.
6. Brancher le câble de frein au levier de
frein avant.
7. Monter le support du câble de frein et
le fixer à l’aide de la vis.
8. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
9. Régler la garde du levier de frein. (Voir
page 7-14.)
10. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Rondelle
2.Écrou d’axe
2
1

1. Flasque de frein
1. Retenue
1
1

Couple de serrage :
Écrou d’axe :
35 Nm (3.5 m·kgf, 25.3 ft·lbf)

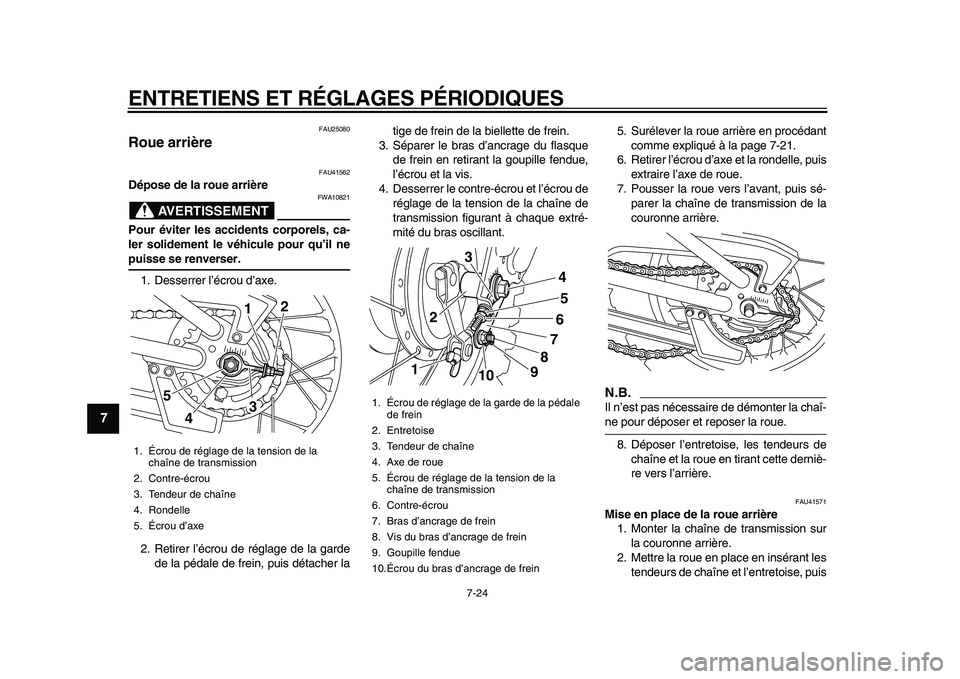

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-24
1
2
3
4
5
6
7
8
9

FAU25080
Roue arrière
FAU41562
Dépose de la roue arrière
AVERTISSEMENT

FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis détacher latige de frein de la biellette de frein.
3. Séparer le bras d’ancrage du flasque
de frein en retirant la goupille fendue,
l’écrou et la vis.
4. Desserrer le contre-écrou et l’écrou de
réglage de la tension de la chaîne de
transmission figurant à chaque extré-
mité du bras oscillant.5. Surélever la roue arrière en procédant
comme expliqué à la page 7-21.
6. Retirer l’écrou d’axe et la rondelle, puis
extraire l’axe de roue.
7. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.

Il n’est pas nécessaire de démonter la chaî-
ne pour déposer et reposer la roue.
8. Déposer l’entretoise, les tendeurs de
chaîne et la roue en tirant cette derniè-
re vers l’arrière.
FAU41571
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur
la couronne arrière.
2. Mettre la roue en place en insérant les
tendeurs de chaîne et l’entretoise, puis
1.Écrou de réglage de la tension de la
chaîne de transmission
2. Contre-écrou
3. Tendeur de chaîne
4. Rondelle
5.Écrou d’axe
5
41
2
3

1.Écrou de réglage de la garde de la pédale
de frein
2. Entretoise
3. Tendeur de chaîne
4. Axe de roue
5.Écrou de réglage de la tension de la
chaîne de transmission
6. Contre-écrou
7. Bras d’ancrage de frein
8. Vis du bras d’ancrage de frein
9. Goupille fendue
10.Écrou du bras d’ancrage de frein
165
24
7
98
10
3

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-25
2
3
4
5
6
78
9

remonter l’axe de roue en l’insérant
par le côté droit.
3. Monter la tige de frein sur la biellette
de frein, puis monter l’écrou de régla-
ge de la garde de la pédale de frein sur
la tige.
4. Raccorder le bras d’ancrage de frein
au flasque de frein en montant la vis et
l’écrou, puis en serrant l’écrou au cou-
ple de serrage spécifié.
5. Insérer une goupille fendue neuve
dans la vis du bras d’ancrage de frein.
AVERTISSEMENT! Toujours utili-
ser une goupille fendue neu-
ve.
[FWA10831]

6. Monter la rondelle et l’écrou d’axe,
puis reposer la roue arrière sur le sol.
7. Régler la tension de la chaîne de
transmission. (Voir page 7-16.)
8. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
9. Régler la garde de la pédale de frein.(Voir page 7-14.)
FAU25851
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Le schéma de diagnostic de pannes
ci-après permet d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son en-
tretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel- Couple de serrage :
Écrou du bras d’ancrage de frein :
15.5 Nm (1.6 m·kgf, 11.2 ft·lbf)
Couple de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43.4 ft·lbf)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

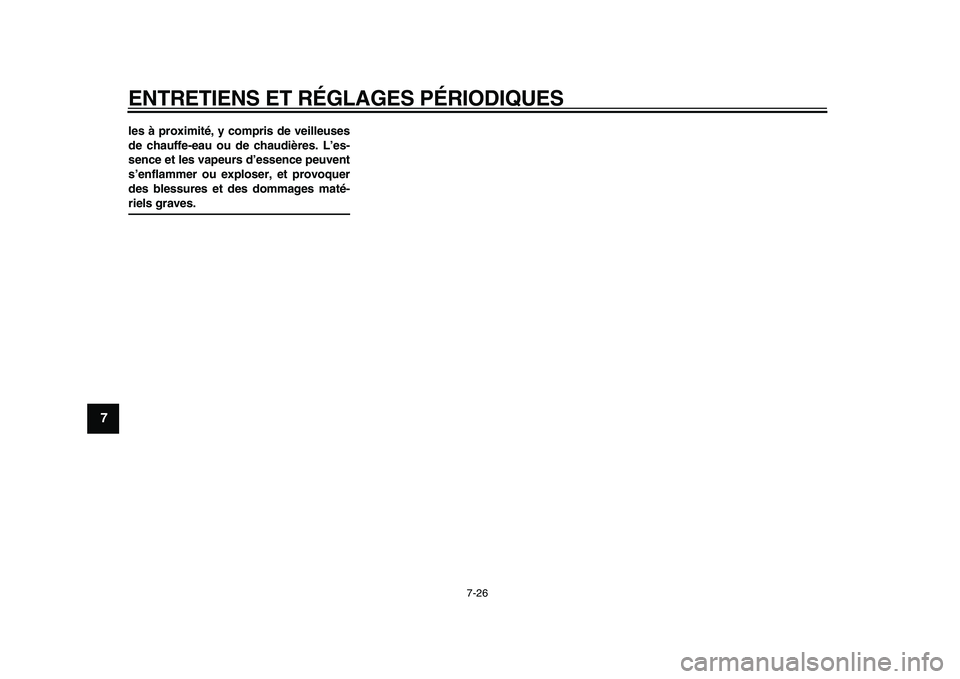

7-26
1
2
3
4
5
6
7
8
9

les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-27
2
3
4
5
6
78
9

FAU25972

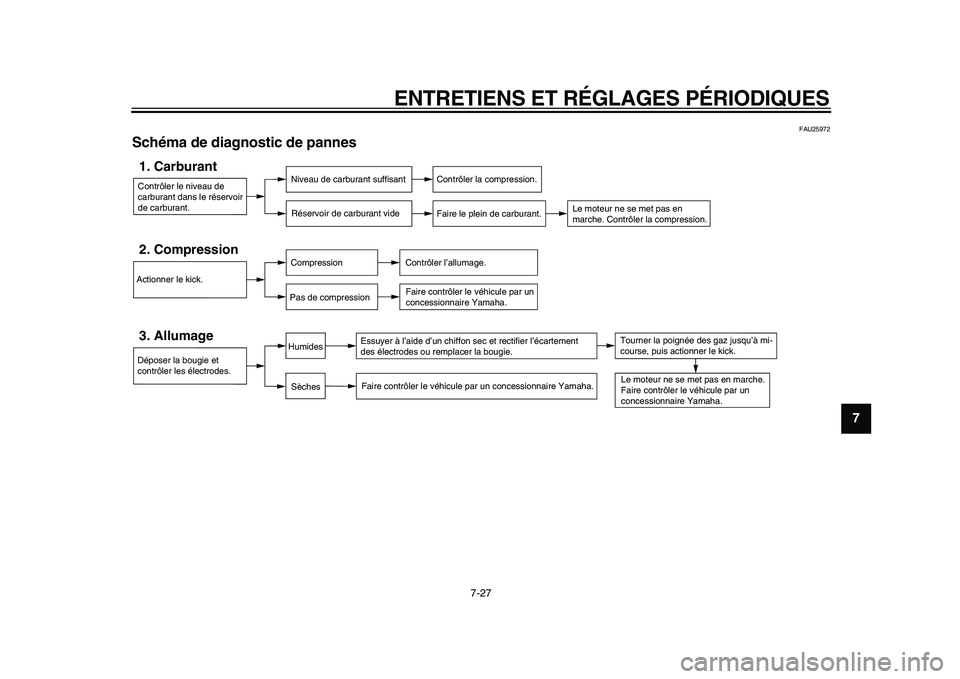

Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le kick.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le kick.

8-1
1
2
3
4
5
6
7
8
9

SOIN ET REMISAGE DE LA MOTO
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU40464
Soin
Un des attraits incontestés d’une moto rési-
de dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaî-ne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION

FCA10772

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-
