COMMANDES ET INSTRUMENTS
FAU40660
Contacteur au guidon
FAU41130
Coupe-circuit du moteur “ENGINE
STOP”
Placer ce contacteur sur “RUN” avant de
mettre le moteur en marche. Placer ce con-
tacteur sur “OFF” pour couper le moteur.
FAU41590
Réducteur de puissance
Cette moto est livrée avec un réducteur de
puissance. Yamaha recommande de limiter
au maximum la puissance du moteur pour
tout pilote débutant en laissant en place le
réducteur de puissance durant toute la pé-
riode d’apprentissage.
Les parents devront estimer les capacités
de conduite de leur enfant et augmenter ju-
dicieusement la puissance de la moto en
fonction de celles-ci. Une fois que le pilote
maîtrise parfaitement son véhicule en rou-
lant à la vitesse maximale permise par le ré-
ducteur de puissance, ce dernier peut être
retiré. (Voir page 7-6.)
FAU39850
Sélecteur au pied
Ce modèle est équipé d’une boîte de vites-
ses à 3-vitesses à prise constante. Le sé-
lecteur est situé sur le côté gauche du
véhicule. Le point mort se trouve à la posi-
tion inférieure.
1. Coupe-circuit du moteur “ENGINE STOP”
1

1. Sélecteur
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-3
2
3
4
5
6
78
9
8*Pneus
Contrôler la profondeur de sculpture et
l’état des pneus.Remplacer si nécessaire.Contrôler la pression de gonflage.Corriger si nécessaire.
9*Roulements de roueS’assurer que les roulements fonctionnent
sans à-coups.Remplacer si nécessaire.
10 *Roulements de
directionS’assurer qu’il n’y a pas de jeu.Regarnir modérément de graisse à base
de savon au lithium.
11Chaîne de
transmissionContrôler la tension, l’alignement et l’état
de la chaîne.Régler et lubrifier la chaîne au lubrifiant
Yamaha pour chaînes et câbles.Chaque randonnéeDéposer et nettoyer.
12 *Visserie du châssisContrôler toute la visserie du châssis.Remplacer si nécessaire.
13Pivot de béquille
latéraleContrôler le fonctionnement.Enduire d’un peu de graisse à base de
savon au lithium.
14 *Fourche avantContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire.
15 *Combiné
ressort-amortisseurContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire. N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heures

8-1
1
2
3
4
5
6
7
8
9

SOIN ET REMISAGE DE LA MOTO
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU40464
Soin
Un des attraits incontestés d’une moto rési-
de dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaî-ne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION

FCA10772

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-

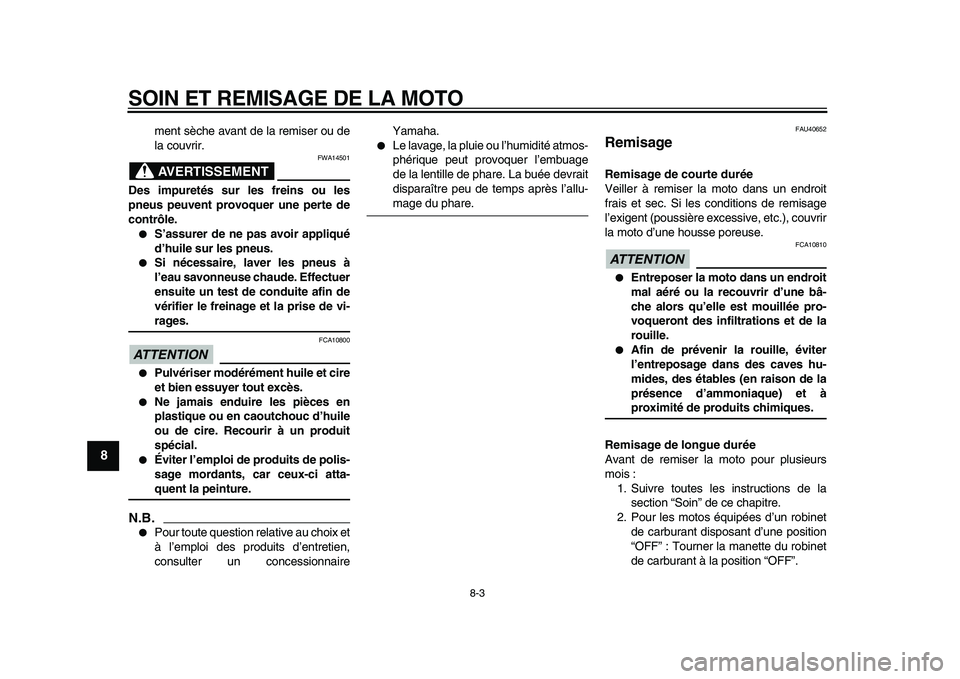

SOIN ET REMISAGE DE LA MOTO
8-3
1
2
3
4
5
6
7
8
9

ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT

FWA14501
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer de ne pas avoir appliqué
d’huile sur les pneus.

Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin de
vérifier le freinage et la prise de vi-
rages.
ATTENTION

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.


Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaireYamaha.

Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU40652
Remisage
Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.
ATTENTION

FCA10810

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF” : Tourner la manette du robinet
de carburant à la position “OFF”.

9-1
1
2
3
4
5
6
7
8
9

CARACTÉRISTIQUES
FAU2633X
Dimensions:
Longueur hors tout:
1540 mm (60.6 in)
Largeur hors tout:
640 mm (25.2 in)
Hauteur hors tout:
880 mm (34.6 in)
Hauteur de la selle:
635 mm (25.0 in)
Empattement:
1055 mm (41.5 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1700 mm (66.9 in)
Poids:
Avec huile et carburant:
61.0 kg (134 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):
PW80 79.3 dB(A)
Vibrations au niveau de la selle
(EN1032, ISO5008):
PW80 0.5 m/s
2

maximum
Vibrations au niveau du guidon
(EN1032, ISO5008):
PW80 2.5 m/s
2

maximum
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79 cm
3

Alésage
×
course:
47.0
×
45.6 mm (1.85
×
1.80 in)
Taux de compression:
6.60 :1
Système de démarrage:
Kick
Système de graissage:
Lubrification séparée (Yamaha Autolube)

Huile moteur:
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
0.75 L (0.79 US qt, 0.66 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.65 L (0.69 US qt, 0.57 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
PW80 Essence ordinaire sans plomb ex-
clusivement
PW80Z Essence sans plomb exclusive-
ment
Capacité du réservoir:
4.9 L (1.29 US gal, 1.08 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal, 0.22 Imp.gal)
Carburateur:
Modèle
×
quantité:
VM15SC x 1
Bougie(s):
Fabricant/modèle:
PW80


NGK/BPR6HS
PW80Z NGK/BP6HS



DENSO/W20FP
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
66/21 (3.143)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
32/15 (2.133)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
39/12 (3.250)
2
e

:
29/16 (1.812)
3
e

:
22/17 (1.294)
