2010 YAMAHA FX SHO Betriebsanleitungen (in German)

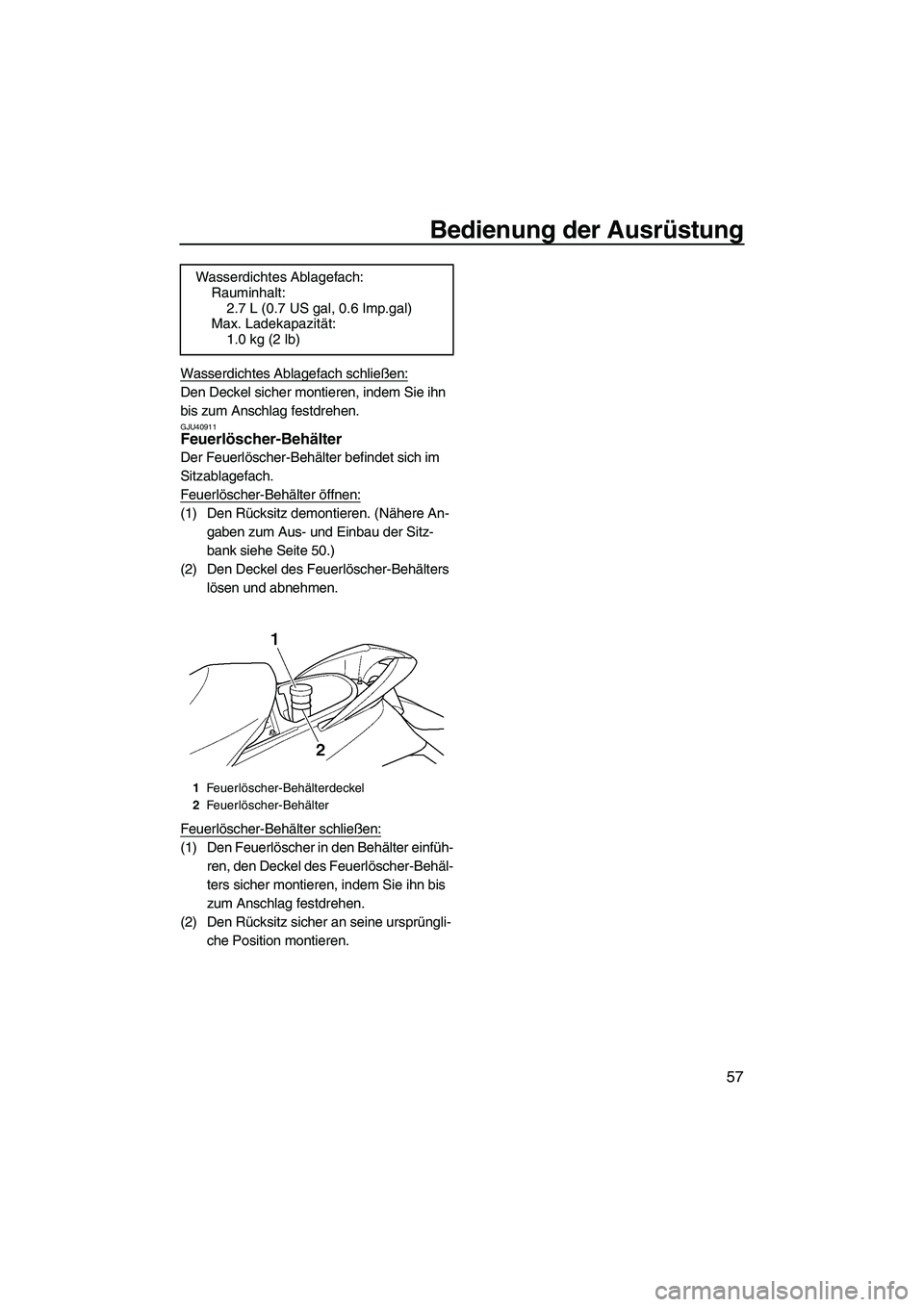

Bedienung der Ausrüstung
57
Wasserdichtes Ablagefach schließen:
Den Deckel sicher montieren, indem Sie ihn
bis zum Anschlag festdrehen.
GJU40911Feuerlöscher-Behälter
Der Feuerlöscher-Behälter befindet sich im
Sitzablagefach.
Feuerlöscher-Behälter öffnen:
(1) Den Rücksitz demontieren. (Nähere An-
gaben zum Aus- und Einbau der Sitz-
bank siehe Seite 50.)
(2) Den Deckel des Feuerlöscher-Behälters
lösen und abnehmen.
Feuerlöscher-Behälter schließen:
(1) Den Feuerlöscher in den Behälter einfüh-
ren, den Deckel des Feuerlöscher-Behäl-
ters sicher montieren, indem Sie ihn bis
zum Anschlag festdrehen.
(2) Den Rücksitz sicher an seine ursprüngli-
che Position montieren. Wasserdichtes Ablagefach:
Rauminhalt:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Max. Ladekapazität:
1.0 kg (2 lb)
1Feuerlöscher-Behälterdeckel
2Feuerlöscher-Behälter
UF1W72G0.book Page 57 Friday, June 19, 2009 7:18 PM

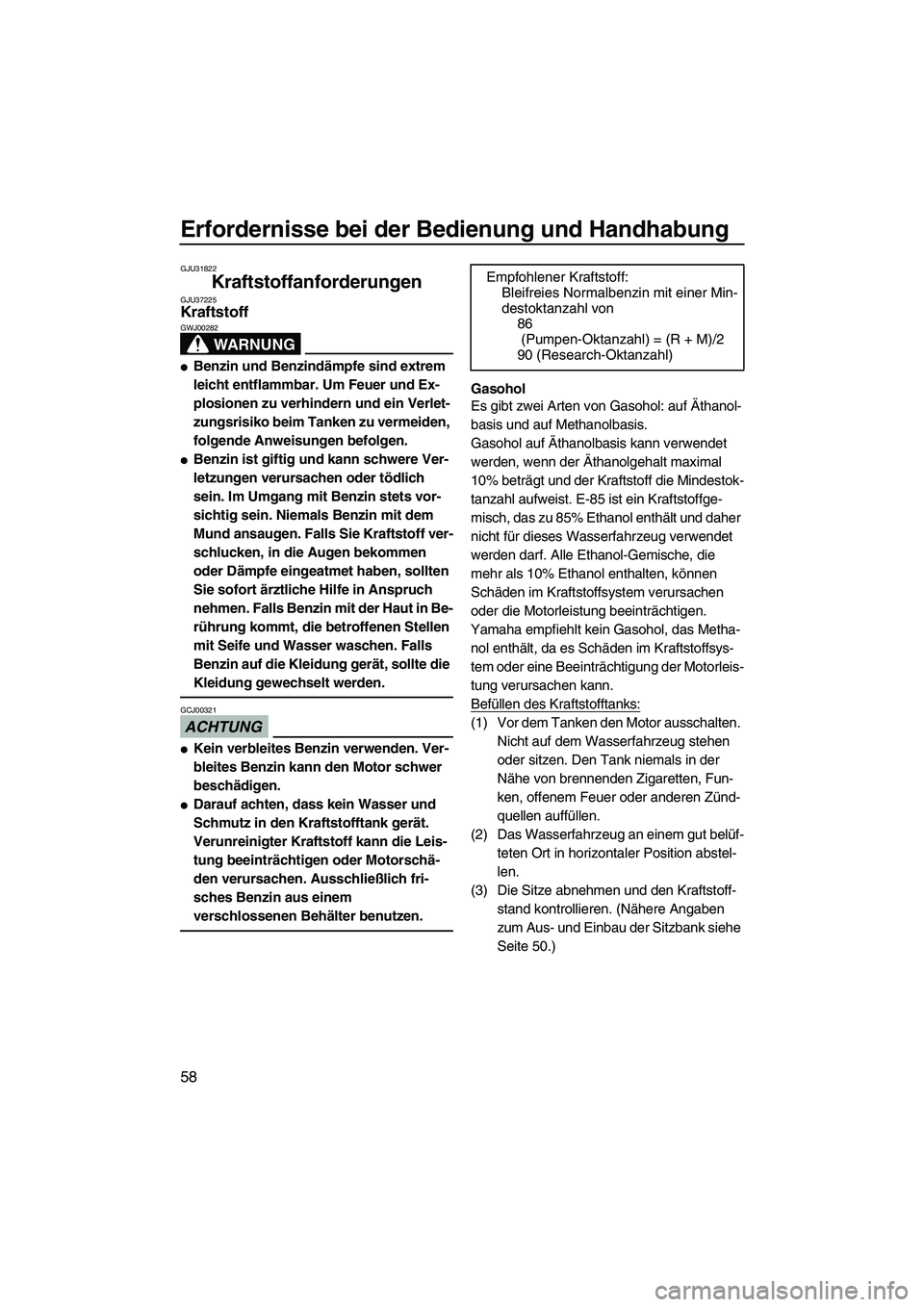

Erfordernisse bei der Bedienung und Handhabung
58
GJU31822
Kraftstoffanforderungen GJU37225Kraftstoff
WARNUNG
GWJ00282

Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.

Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00321

Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.

Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem
verschlossenen Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha-
nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motorleis-
tung verursachen kann.
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten.
Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf-
teten Ort in horizontaler Position abstel-
len.
(3) Die Sitze abnehmen und den Kraftstoff-
stand kontrollieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 50.) Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer Min-
destoktanzahl von
86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF1W72G0.book Page 58 Friday, June 19, 2009 7:18 PM

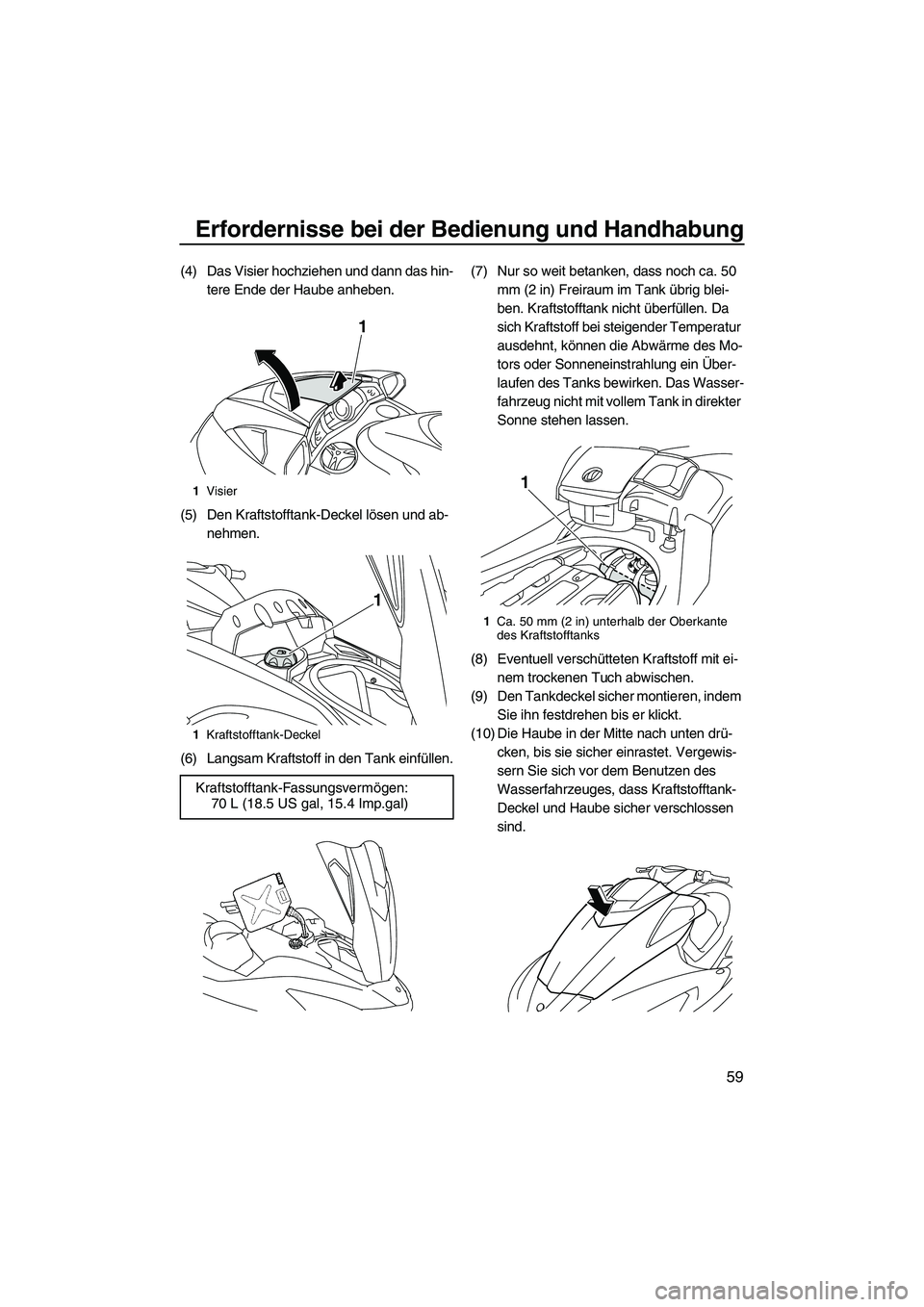

Erfordernisse bei der Bedienung und Handhabung
59
(4) Das Visier hochziehen und dann das hin-
tere Ende der Haube anheben.
(5) Den Kraftstofftank-Deckel lösen und ab-
nehmen.
(6) Langsam Kraftstoff in den Tank einfüllen.(7) Nur so weit betanken, dass noch ca. 50
mm (2 in) Freiraum im Tank übrig blei-
ben. Kraftstofftank nicht überfüllen. Da
sich Kraftstoff bei steigender Temperatur
ausdehnt, können die Abwärme des Mo-
tors oder Sonneneinstrahlung ein Über-
laufen des Tanks bewirken. Das Wasser-
fahrzeug nicht mit vollem Tank in direkter
Sonne stehen lassen.
(8) Eventuell verschütteten Kraftstoff mit ei-
nem trockenen Tuch abwischen.
(9) Den Tankdeckel sicher montieren, indem
Sie ihn festdrehen bis er klickt.
(10) Die Haube in der Mitte nach unten drü-
cken, bis sie sicher einrastet. Vergewis-
sern Sie sich vor dem Benutzen des
Wasserfahrzeuges, dass Kraftstofftank-
Deckel und Haube sicher verschlossen
sind.
1Visier
1Kraftstofftank-Deckel
Kraftstofftank-Fassungsvermögen:
70 L (18.5 US gal, 15.4 Imp.gal)
1
1
1Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
1
UF1W72G0.book Page 59 Friday, June 19, 2009 7:18 PM

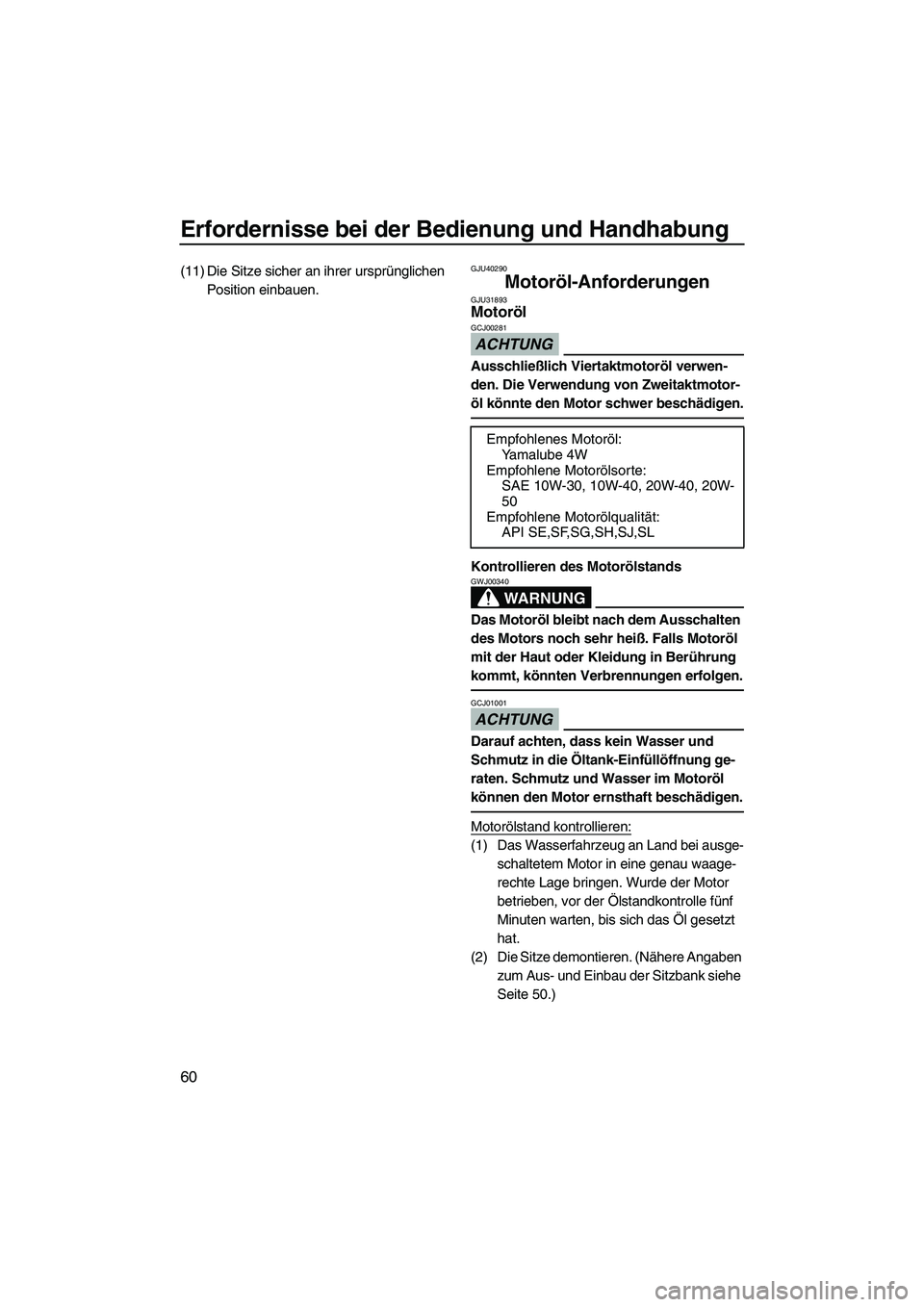

Erfordernisse bei der Bedienung und Handhabung
60
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.GJU40290
Motoröl-Anforderungen GJU31893Motoröl
ACHTUNG
GCJ00281
Ausschließlich Viertaktmotoröl verwen-
den. Die Verwendung von Zweitaktmotor-
öl könnte den Motor schwer beschädigen.
Kontrollieren des Motorölstands
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ01001
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung ge-
raten. Schmutz und Wasser im Motoröl
können den Motor ernsthaft beschädigen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land bei ausge-
schaltetem Motor in eine genau waage-
rechte Lage bringen. Wurde der Motor
betrieben, vor der Ölstandkontrolle fünf
Minuten warten, bis sich das Öl gesetzt
hat.
(2) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 50.) Empfohlenes Motoröl:
Yamalube 4W
Empfohlene Motorölsorte:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Empfohlene Motorölqualität:
API SE,SF,SG,SH,SJ,SL
UF1W72G0.book Page 60 Friday, June 19, 2009 7:18 PM

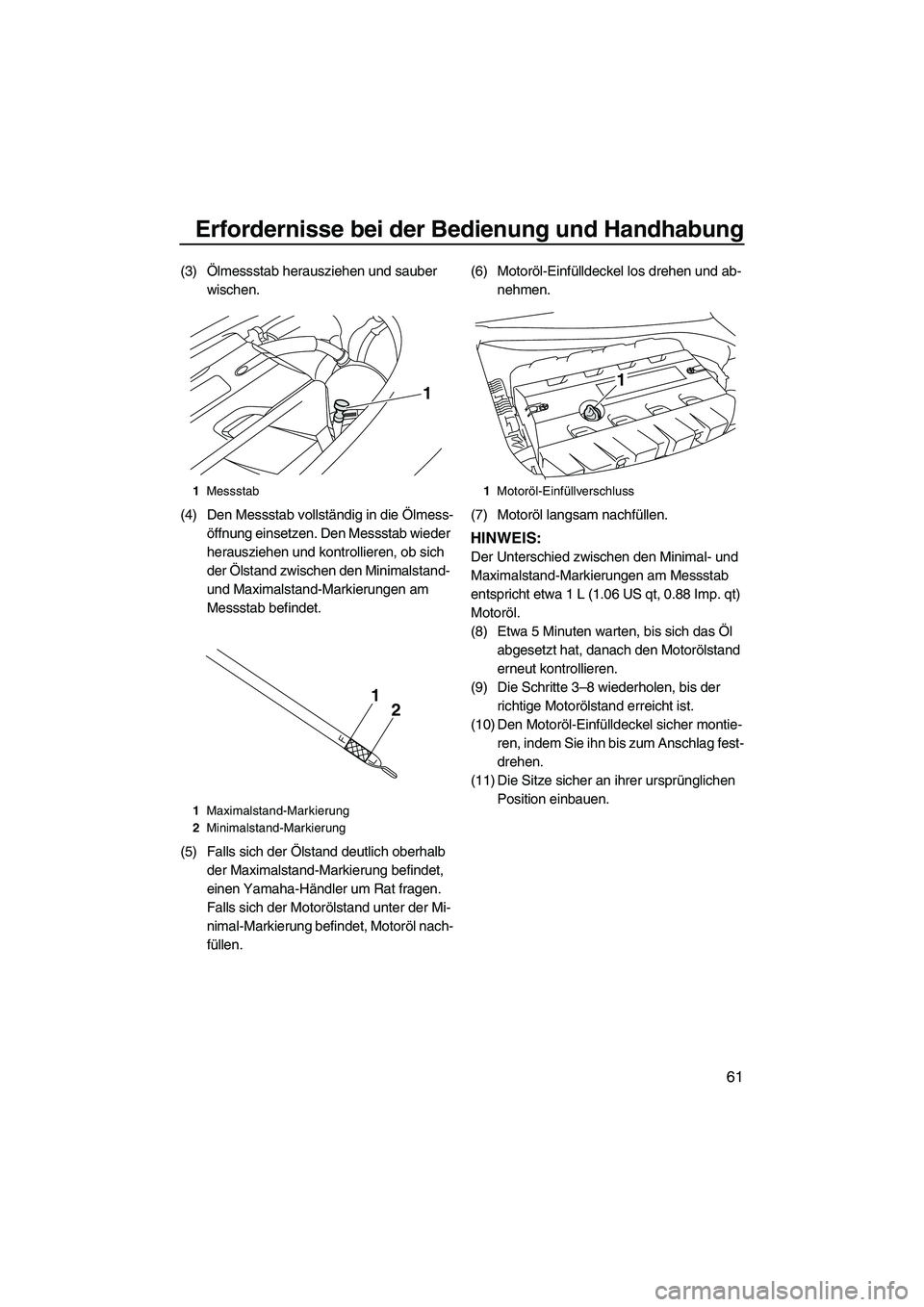

Erfordernisse bei der Bedienung und Handhabung
61
(3)Ölmessstab herausziehen und sauber
wischen.
(4) Den Messstab vollständig in die Ölmess-
öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl nach-
füllen.(6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp. qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl
abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie-
ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
1Motoröl-Einfüllverschluss
1
UF1W72G0.book Page 61 Friday, June 19, 2009 7:18 PM

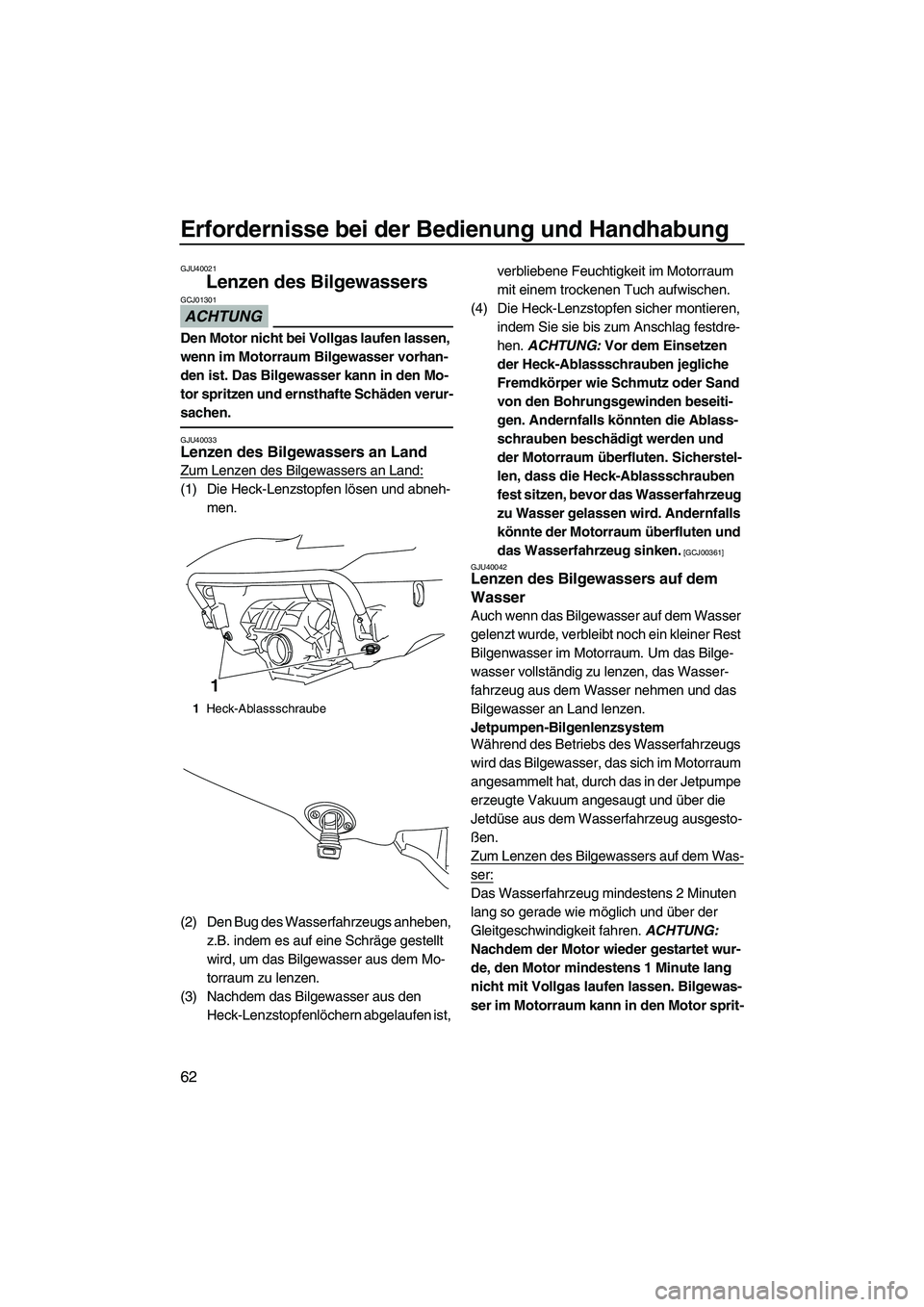

Erfordernisse bei der Bedienung und Handhabung
62
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40033Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motorraum
mit einem trockenen Tuch aufwischen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Ablassschrauben jegliche
Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
GJU40042
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser, das sich im Motorraum
angesammelt hat, durch das in der Jetpumpe
erzeugte Vakuum angesaugt und über die
Jetdüse aus dem Wasserfahrzeug ausgesto-
ßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
1Heck-Ablassschraube
1
UF1W72G0.book Page 62 Friday, June 19, 2009 7:18 PM

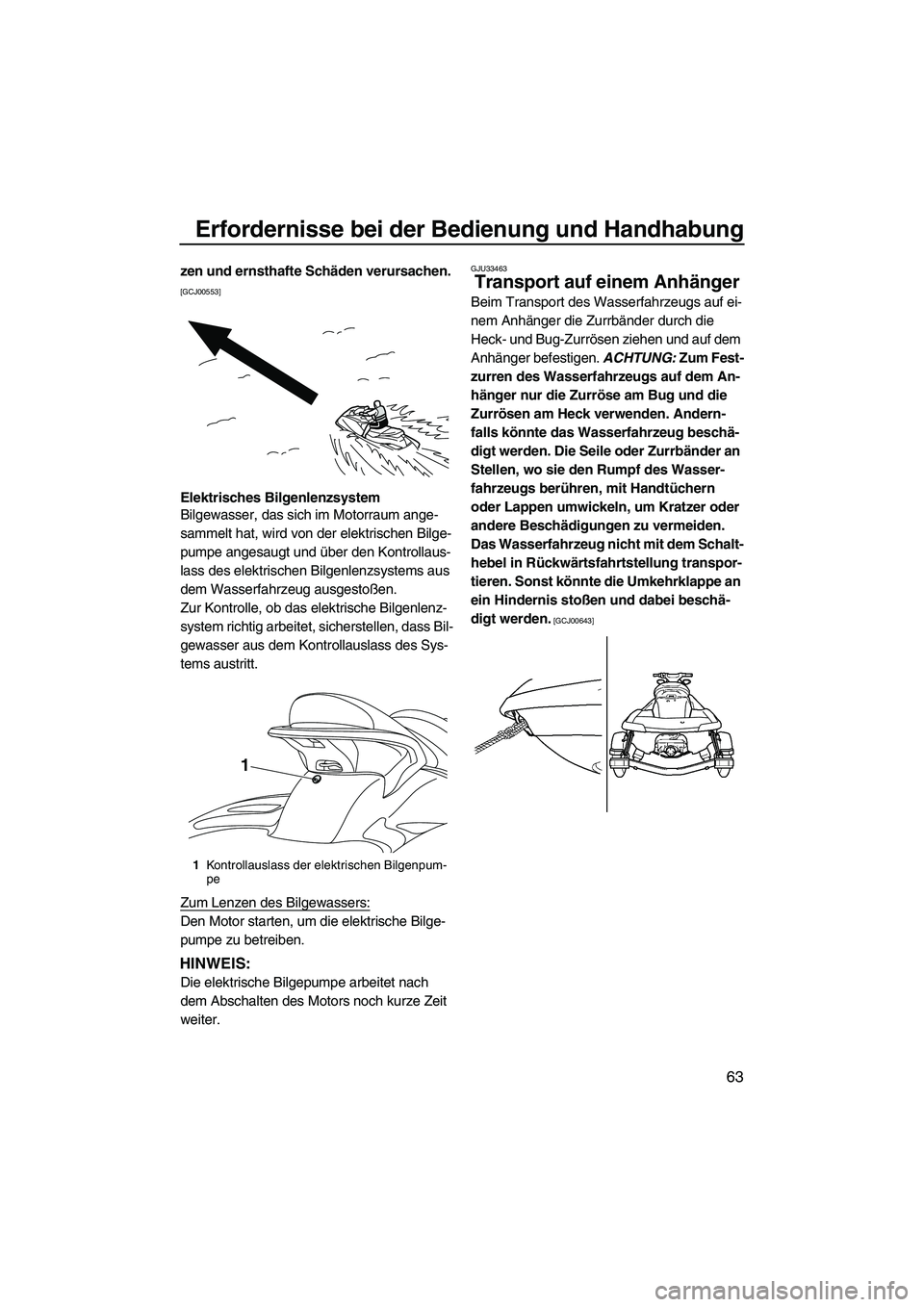

Erfordernisse bei der Bedienung und Handhabung
63
zen und ernsthafte Schäden verursachen.
[GCJ00553]
Elektrisches Bilgenlenzsystem
Bilgewasser, das sich im Motorraum ange-
sammelt hat, wird von der elektrischen Bilge-
pumpe angesaugt und über den Kontrollaus-
lass des elektrischen Bilgenlenzsystems aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass Bil-
gewasser aus dem Kontrollauslass des Sys-
tems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33463
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum Fest-
zurren des Wasserfahrzeugs auf dem An-
hänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem Schalt-
hebel in Rückwärtsfahrtstellung transpor-
tieren. Sonst könnte die Umkehrklappe an
ein Hindernis stoßen und dabei beschä-
digt werden.
[GCJ00643]
1Kontrollauslass der elektrischen Bilgenpum-
pe
1
UF1W72G0.book Page 63 Friday, June 19, 2009 7:18 PM

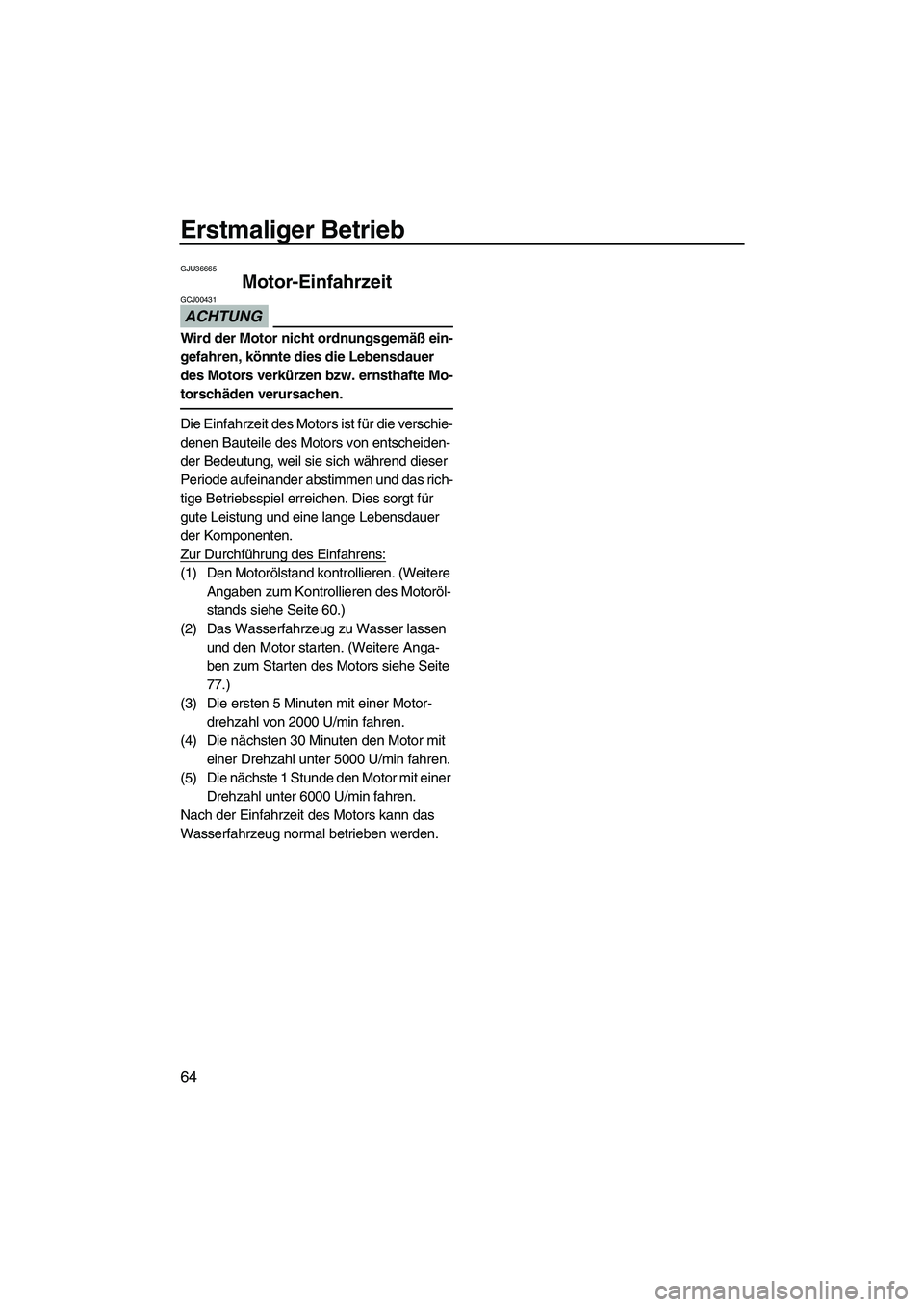

Erstmaliger Betrieb
64
GJU36665
Motor-Einfahrzeit
ACHTUNG
GCJ00431
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die verschie-
denen Bauteile des Motors von entscheiden-
der Bedeutung, weil sie sich während dieser
Periode aufeinander abstimmen und das rich-
tige Betriebsspiel erreichen. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere
Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 60.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
77.)
(3) Die ersten 5 Minuten mit einer Motor-
drehzahl von 2000 U/min fahren.
(4) Die nächsten 30 Minuten den Motor mit
einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit einer
Drehzahl unter 6000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF1W72G0.book Page 64 Friday, June 19, 2009 7:18 PM
