2010 YAMAHA FX SHO Betriebsanleitungen (in German)

Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2010 WaveRunner
FX SHO
FX Cruiser SHO
F1W-F8199-72-G0
UF1W72G0.book Page 1 Friday, June 19, 2009 7:18 PM

Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF1W72G0.book Page 1 Friday, June 19, 2009 7:18 PM

Kennzeichnung wichtiger Hinweise
GJU37152
Name der benannten Stelle für Bewertung der Abgasemission: Luxcontrol SA
Adresse: 1, avenue des Terres Rouges BP 349
Ort: Esch-sur-AlzettePostcode: L-4004
Land: LuxemburgID-Nummer: 0882
EC-Typenuntersuchungs-Zertifikatsnummer (wenn zutreffend): LC*2003/44*10026
Revision Nr.:
Name des PWF-Herstellers:
YAMAHA MOTOR CO., LTD.
Adresse: 2500 Shingai
Ort: Iwata, ShizuokaPostcode: 438-8501
Land: Japan
Name des autorisierten Vertreters (wenn zutreffend):
YAMAHA MOTOR EUROPE N.V.
Adresse: Koolhovenlaan 101
Ort: Schiphol-RijkPostcode: 1119 NC
Land: Niederlande
Name der benannten Stelle für Bewertung der Geräuschemission: Luxcontrol SA
Adresse: 1, avenue des Terres Rouges BP 349
Ort: Esch-sur-AlzettePostcode: L-4004
Land: LuxemburgID-Nummer: 0882

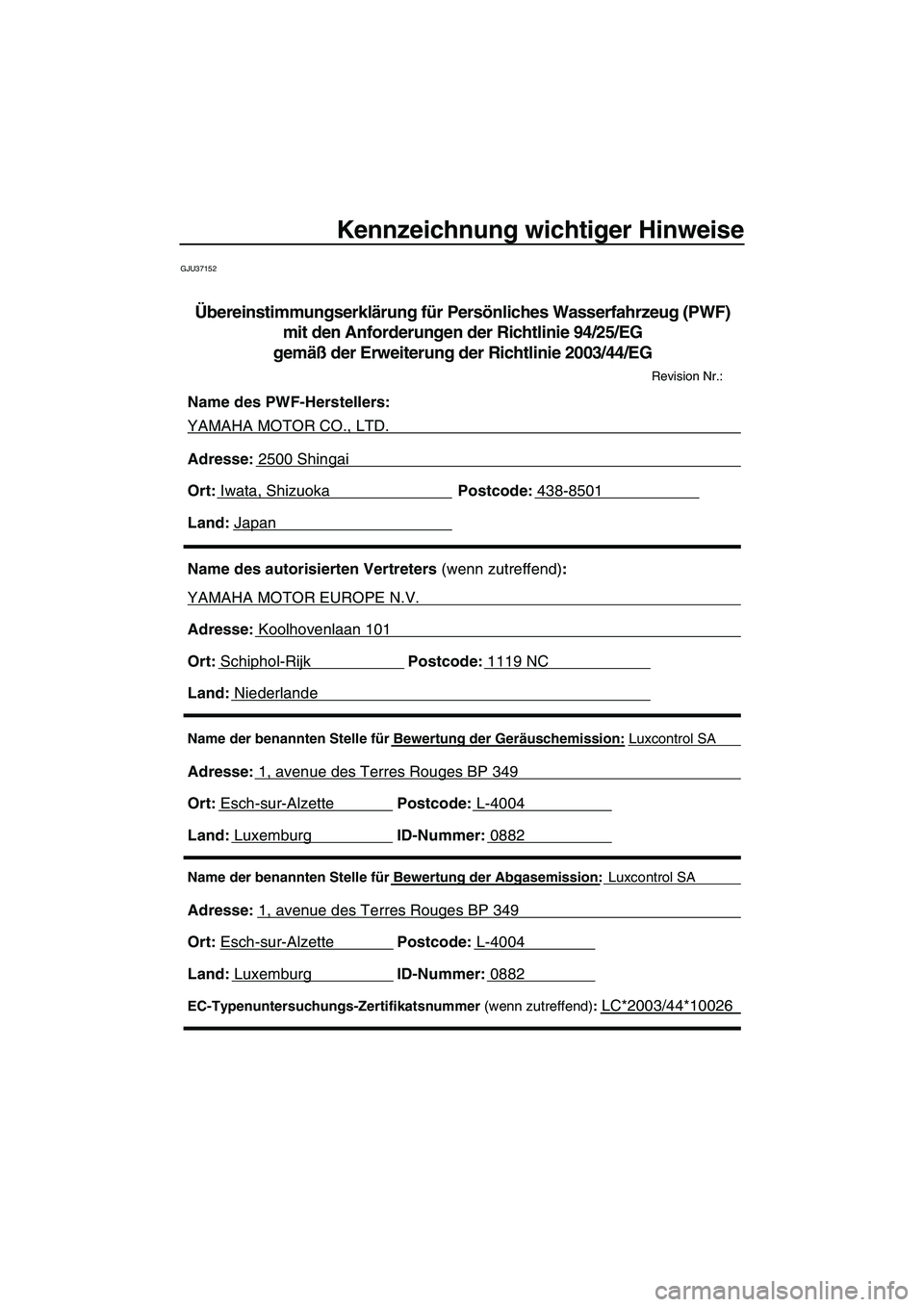

Übereinstimmungserklärung für Persönliches Wasserfahrzeug (PWF)
mit den Anforderungen der Richtlinie 94/25/EG
gemäß der Erweiterung der Richtlinie 2003/44/EG
UF1W72G0.book Page 1 Friday, June 19, 2009 7:18 PM

Kennzeichnung wichtiger Hinweise
Diese Übereinstimmungserklärung wird unter der alleinigen Verantwortung des PWF-
Herstellers ausgestellt. Ich erkläre im Namen des PWF-Herstellers, dass das Fahrzeugmodell
und der (die) Motor(en), die oben angegeben sind, allen anwendbaren grundlegenden
Anforderungen in der spezifizierten Weise entsprechen und mit dem Typ übereinstimmen, für
den das (die) oben angegebene(n) EC-Typenuntersuchungszertifikat(e) ausgestellt wurde(n).
Name / Titel:S. Hayakawa / President von YAMAHA MOTOR EUROPE N.V.(Identifikation der Person, die für den
PWF-Hersteller oder seinen autorisierten Vertreter unterschriftsberechtigt ist)
Unterschrift: (oder gleichwertige Kennzeichnung)
Datum und Ort der Ausstellung: 1. / Juli / 2009, Schiphol-Rijk, Niederlande
IDENTIFIZIERUNG DES MOTORS (DER MOTOREN), DER (DIE) VON DIESER
ÜBEREINSTIMMUNGSERKLÄRUNG ERFASST WIRD (WERDEN)
Verbrennungstakt:Zweitakt Viertakt
Eindeutige Motoridentifikationsnummer(n)
oder Motorreihencode(s)EC-Typenuntersuchungszertifikat
(für Abgas)
6S5 LC*2003/44*10026
GRUNDLEGENDE
ANFORDERUNGENNormen
andere
normative
Dokumente/
Verfahrentechnischer
OrdnerBitte ausführlich angeben
(* = obligatorische Norm)
I.A Entwurf und KonstruktionEN ISO 13590
I.B Abgasemission**EN ISO 8178-1:1996
I.C Geräuschemission**EN ISO 14509

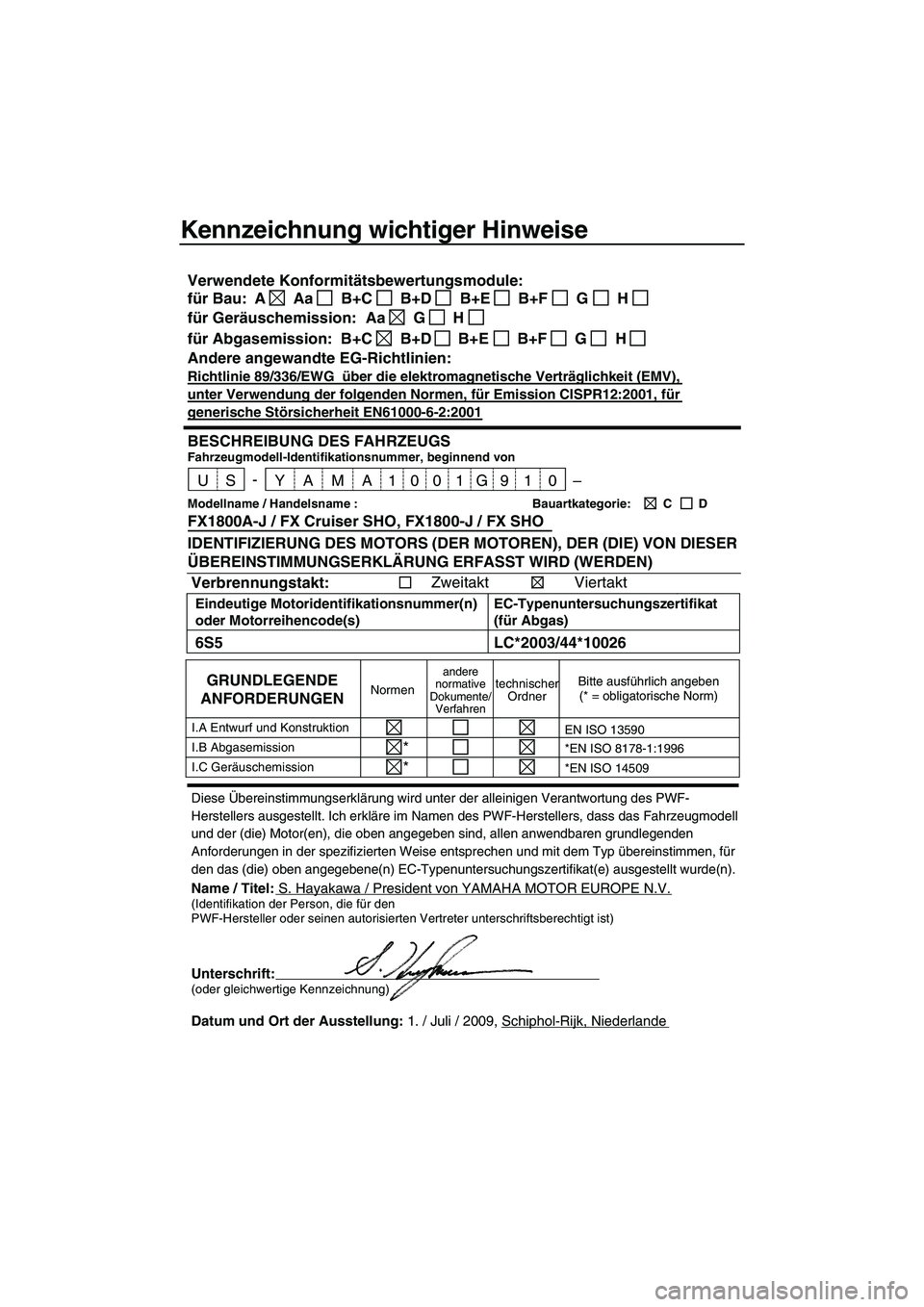

Verwendete Konformitätsbewertungsmodule:
für Bau: A
Aa B+C B+D B+E B+F G H
für Geräuschemission: Aa G H
für Abgasemission: B+E B+D B+C B+F G H
Andere angewandte EG-Richtlinien:
Richtlinie 89/336/EWG über die elektromagnetische Verträglichkeit (EMV),
unter Verwendung der folgenden Normen, für Emission CISPR12:2001, für
generische Störsicherheit EN61000-6-2:2001
BESCHREIBUNG DES FAHRZEUGSFahrzeugmodell-Identifikationsnummer, beginnend von
Modellname / Handelsname :
Bauartkategorie:
C D
U S Y A M 0 1G9A10 0–1 -
FX1800A-J / FX Cruiser SHO, FX1800-J / FX SHO
UF1W72G0.book Page 2 Friday, June 19, 2009 7:18 PM

Kennzeichnung wichtiger Hinweise
GJU30192

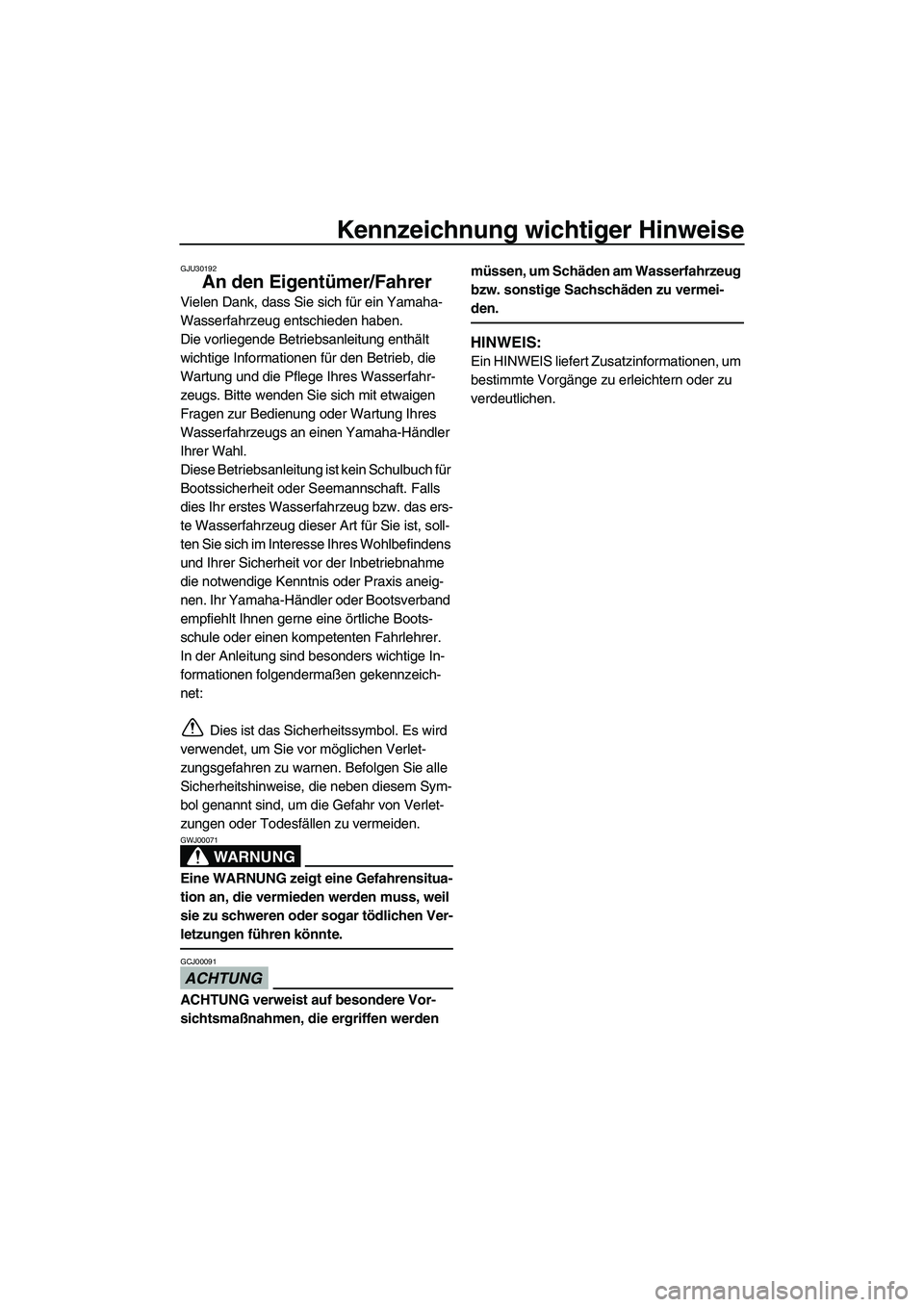

An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch für
Bootssicherheit oder Seemannschaft. Falls
dies Ihr erstes Wasserfahrzeug bzw. das ers-
te Wasserfahrzeug dieser Art für Sie ist, soll-
ten Sie sich im Interesse Ihres Wohlbefindens
und Ihrer Sicherheit vor der Inbetriebnahme
die notwendige Kenntnis oder Praxis aneig-
nen. Ihr Yamaha-Händler oder Bootsverband
empfiehlt Ihnen gerne eine örtliche Boots-
schule oder einen kompetenten Fahrlehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00071
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00091
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF1W72G0.book Page 3 Friday, June 19, 2009 7:18 PM

Kennzeichnung wichtiger Hinweise
GJU40410
Yamaha ist stets darum bemüht, seine Pro-
dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30232
WaveRunner FX SHO/FX Cruiser SHO
BETRIEBSANLEITUNG
©2009, Yamaha Motor Co. Ltd.
1. Auflage, Mai 2009
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte
Verwendung
ohne schriftliche Genehmigung von
Yamaha Motor Co., Ltd.
ist ausdrücklich untersagt.
Gedruckt in den USA
UF1W72G0.book Page 4 Friday, June 19, 2009 7:18 PM

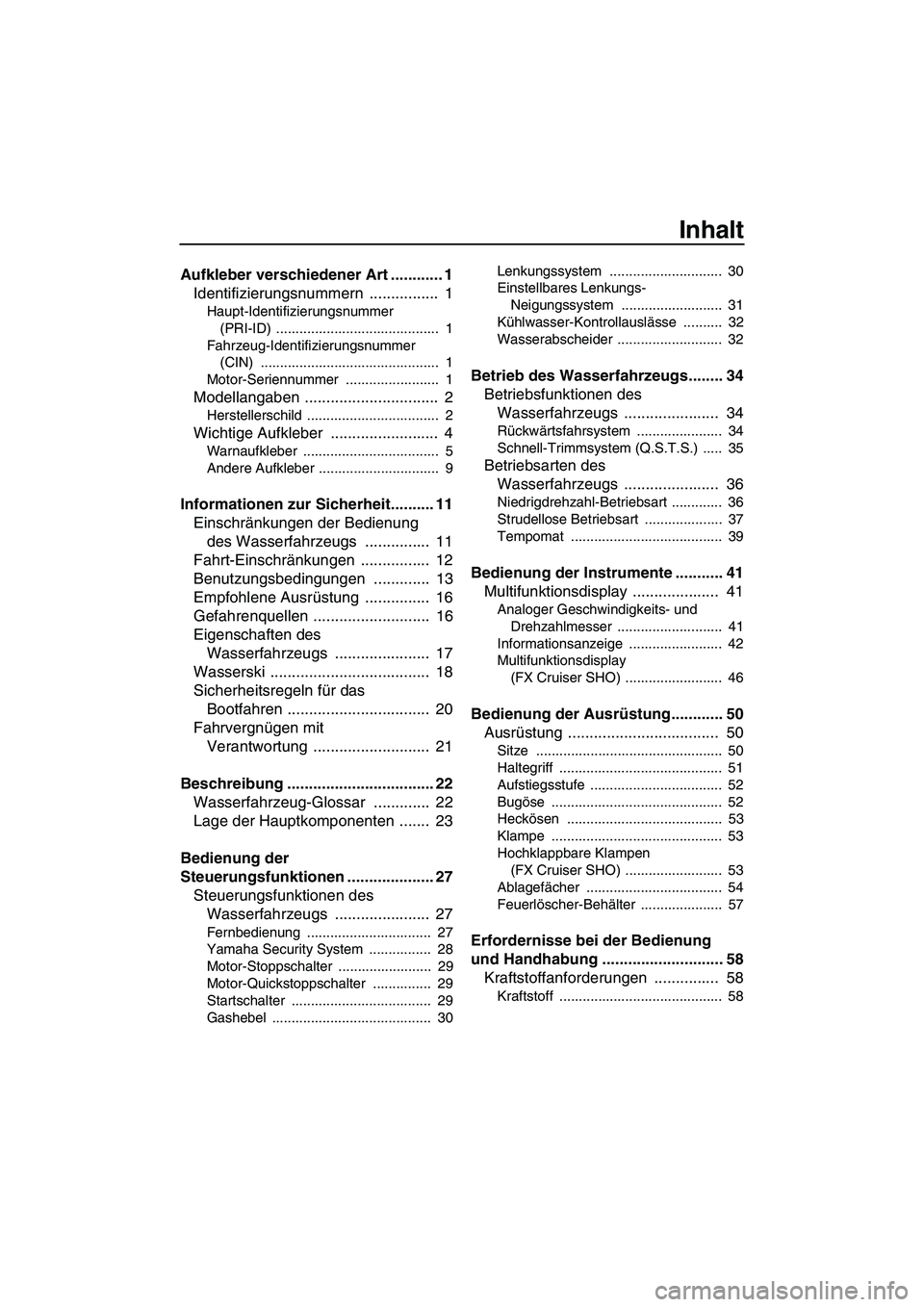

Inhalt
Aufkleber verschiedener Art ............ 1
Identifizierungsnummern ................ 1
Haupt-Identifizierungsnummer
(PRI-ID) .......................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) .............................................. 1
Motor-Seriennummer ........................ 1
Modellangaben ............................... 2
Herstellerschild .................................. 2
Wichtige Aufkleber ......................... 4
Warnaufkleber ................................... 5
Andere Aufkleber ............................... 9
Informationen zur Sicherheit.......... 11
Einschränkungen der Bedienung
des Wasserfahrzeugs ............... 11
Fahrt-Einschränkungen ................ 12
Benutzungsbedingungen ............. 13
Empfohlene Ausrüstung ............... 16
Gefahrenquellen ........................... 16
Eigenschaften des
Wasserfahrzeugs ...................... 17
Wasserski ..................................... 18
Sicherheitsregeln für das
Bootfahren ................................. 20
Fahrvergnügen mit
Verantwortung ........................... 21
Beschreibung .................................. 22
Wasserfahrzeug-Glossar ............. 22
Lage der Hauptkomponenten ....... 23
Bedienung der
Steuerungsfunktionen .................... 27
Steuerungsfunktionen des
Wasserfahrzeugs ...................... 27
Fernbedienung ................................ 27
Yamaha Security System ................ 28
Motor-Stoppschalter ........................ 29
Motor-Quickstoppschalter ............... 29
Startschalter .................................... 29
Gashebel ......................................... 30Lenkungssystem ............................. 30
Einstellbares Lenkungs-
Neigungssystem .......................... 31
Kühlwasser-Kontrollauslässe .......... 32
Wasserabscheider ........................... 32
Betrieb des Wasserfahrzeugs........ 34
Betriebsfunktionen des
Wasserfahrzeugs ...................... 34
Rückwärtsfahrsystem ...................... 34
Schnell-Trimmsystem (Q.S.T.S.) ..... 35
Betriebsarten des
Wasserfahrzeugs ...................... 36
Niedrigdrehzahl-Betriebsart ............. 36
Strudellose Betriebsart .................... 37
Tempomat ....................................... 39
Bedienung der Instrumente ........... 41
Multifunktionsdisplay .................... 41
Analoger Geschwindigkeits- und
Drehzahlmesser ........................... 41
Informationsanzeige ........................ 42
Multifunktionsdisplay
(FX Cruiser SHO) ......................... 46
Bedienung der Ausrüstung............ 50
Ausrüstung ................................... 50
Sitze ................................................ 50
Haltegriff .......................................... 51
Aufstiegsstufe .................................. 52
Bugöse ............................................ 52
Heckösen ........................................ 53
Klampe ............................................ 53
Hochklappbare Klampen
(FX Cruiser SHO) ......................... 53
Ablagefächer ................................... 54
Feuerlöscher-Behälter ..................... 57
Erfordernisse bei der Bedienung
und Handhabung ............................ 58
Kraftstoffanforderungen ............... 58
Kraftstoff .......................................... 58
UF1W72G0.book Page 1 Friday, June 19, 2009 7:18 PM

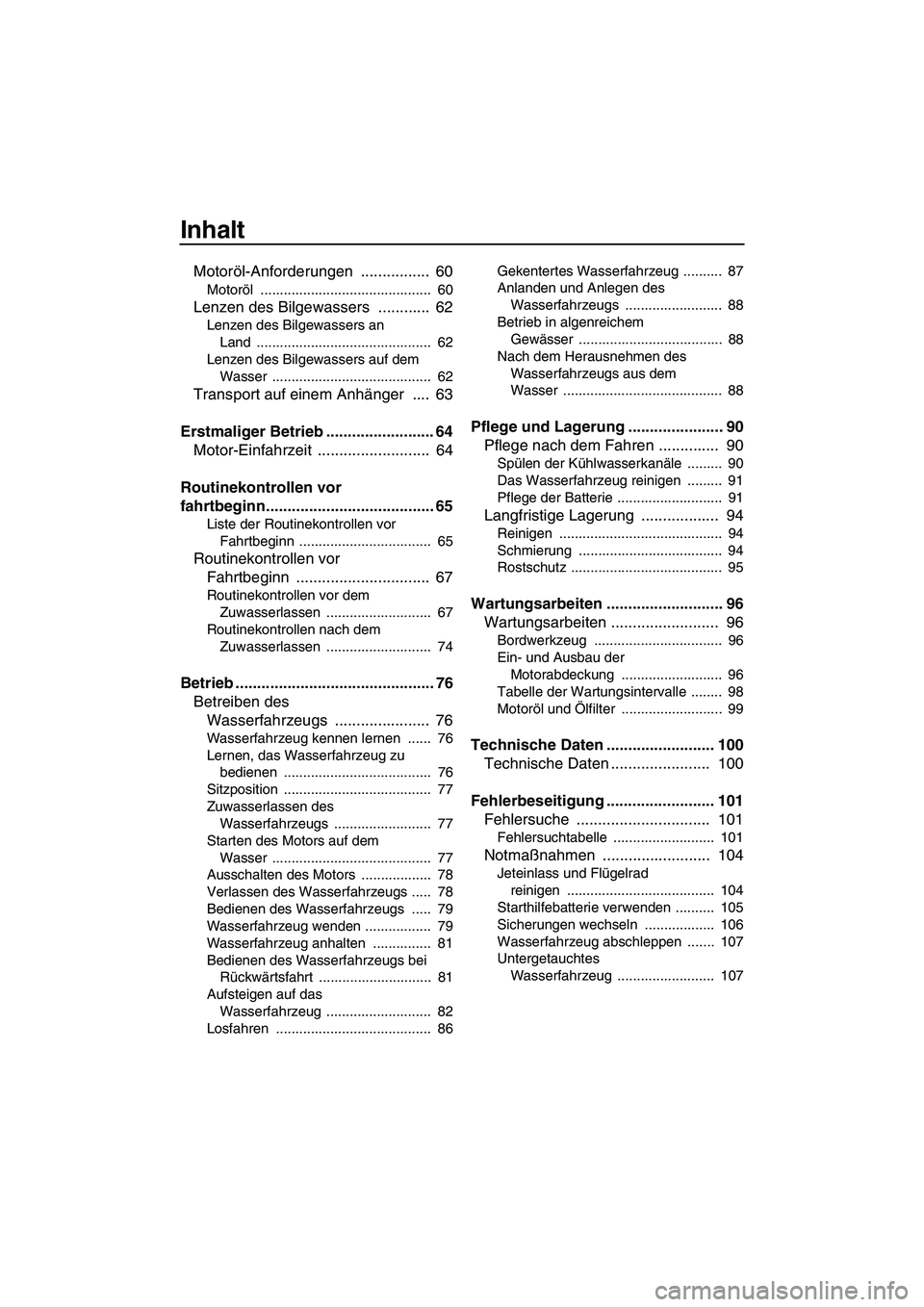

Inhalt
Motoröl-Anforderungen ................ 60
Motoröl ............................................ 60
Lenzen des Bilgewassers ............ 62
Lenzen des Bilgewassers an
Land ............................................. 62
Lenzen des Bilgewassers auf dem
Wasser ......................................... 62
Transport auf einem Anhänger .... 63
Erstmaliger Betrieb ......................... 64
Motor-Einfahrzeit .......................... 64
Routinekontrollen vor
fahrtbeginn....................................... 65
Liste der Routinekontrollen vor
Fahrtbeginn .................................. 65
Routinekontrollen vor
Fahrtbeginn ............................... 67
Routinekontrollen vor dem
Zuwasserlassen ........................... 67
Routinekontrollen nach dem
Zuwasserlassen ........................... 74
Betrieb .............................................. 76
Betreiben des
Wasserfahrzeugs ...................... 76
Wasserfahrzeug kennen lernen ...... 76
Lernen, das Wasserfahrzeug zu
bedienen ...................................... 76
Sitzposition ...................................... 77
Zuwasserlassen des
Wasserfahrzeugs ......................... 77
Starten des Motors auf dem
Wasser ......................................... 77
Ausschalten des Motors .................. 78
Verlassen des Wasserfahrzeugs ..... 78
Bedienen des Wasserfahrzeugs ..... 79
Wasserfahrzeug wenden ................. 79
Wasserfahrzeug anhalten ............... 81
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt ............................. 81
Aufsteigen auf das
Wasserfahrzeug ........................... 82
Losfahren ........................................ 86Gekentertes Wasserfahrzeug .......... 87
Anlanden und Anlegen des
Wasserfahrzeugs ......................... 88
Betrieb in algenreichem
Gewässer ..................................... 88
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser ......................................... 88
Pflege und Lagerung ...................... 90
Pflege nach dem Fahren .............. 90
Spülen der Kühlwasserkanäle ......... 90
Das Wasserfahrzeug reinigen ......... 91
Pflege der Batterie ........................... 91
Langfristige Lagerung .................. 94
Reinigen .......................................... 94
Schmierung ..................................... 94
Rostschutz ....................................... 95
Wartungsarbeiten ........................... 96
Wartungsarbeiten ......................... 96
Bordwerkzeug ................................. 96
Ein- und Ausbau der
Motorabdeckung .......................... 96
Tabelle der Wartungsintervalle ........ 98
Motoröl und Ölfilter .......................... 99
Technische Daten ......................... 100
Technische Daten ....................... 100
Fehlerbeseitigung ......................... 101
Fehlersuche ............................... 101
Fehlersuchtabelle .......................... 101
Notmaßnahmen ......................... 104
Jeteinlass und Flügelrad
reinigen ...................................... 104
Starthilfebatterie verwenden .......... 105
Sicherungen wechseln .................. 106
Wasserfahrzeug abschleppen ....... 107
Untergetauchtes
Wasserfahrzeug ......................... 107
UF1W72G0.book Page 2 Friday, June 19, 2009 7:18 PM
