Bedienung der Instrumente

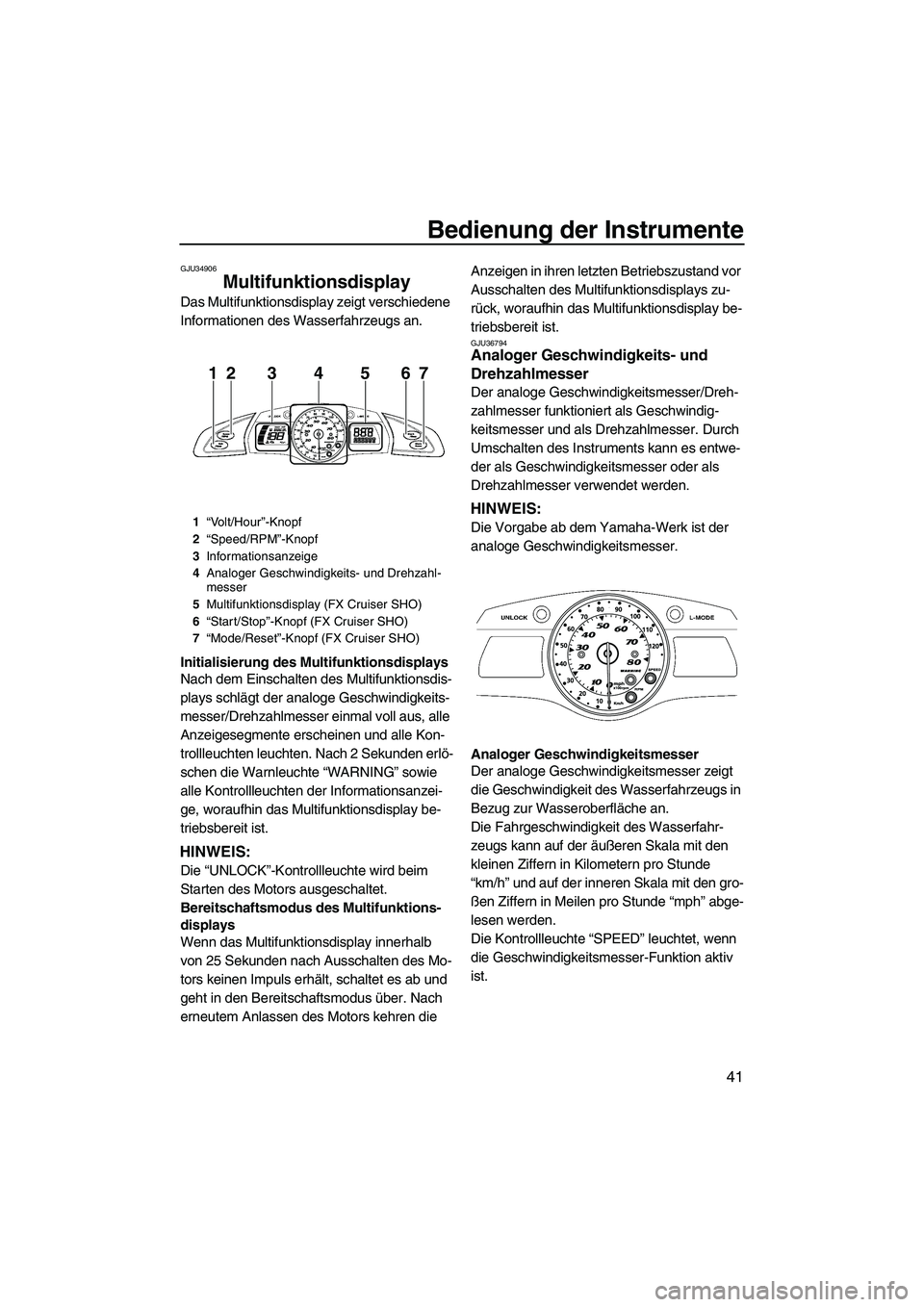

41
GJU34906
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Nach dem Einschalten des Multifunktionsdis-
plays schlägt der analoge Geschwindigkeits-
messer/Drehzahlmesser einmal voll aus, alle
Anzeigesegmente erscheinen und alle Kon-
trollleuchten leuchten. Nach 2 Sekunden erlö-
schen die Warnleuchte “WARNING” sowie
alle Kontrollleuchten der Informationsanzei-
ge, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
GJU36794Analoger Geschwindigkeits- und
Drehzahlmesser
Der analoge Geschwindigkeitsmesser/Dreh-
zahlmesser funktioniert als Geschwindig-
keitsmesser und als Drehzahlmesser. Durch
Umschalten des Instruments kann es entwe-
der als Geschwindigkeitsmesser oder als
Drehzahlmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
analoge Geschwindigkeitsmesser.
Analoger Geschwindigkeitsmesser
Der analoge Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Die Fahrgeschwindigkeit des Wasserfahr-
zeugs kann auf der äußeren Skala mit den
kleinen Ziffern in Kilometern pro Stunde
“km/h” und auf der inneren Skala mit den gro-
ßen Ziffern in Meilen pro Stunde “mph” abge-
lesen werden.
Die Kontrollleuchte “SPEED” leuchtet, wenn
die Geschwindigkeitsmesser-Funktion aktiv
ist.1“Volt/Hour”-Knopf
2“Speed/RPM”-Knopf
3Informationsanzeige
4Analoger Geschwindigkeits- und Drehzahl-
messer
5Multifunktionsdisplay (FX Cruiser SHO)
6“Start/Stop”-Knopf (FX Cruiser SHO)
7“Mode/Reset”-Knopf (FX Cruiser SHO)
5431267
UF1W72G0.book Page 41 Friday, June 19, 2009 7:18 PM

Bedienung der Instrumente

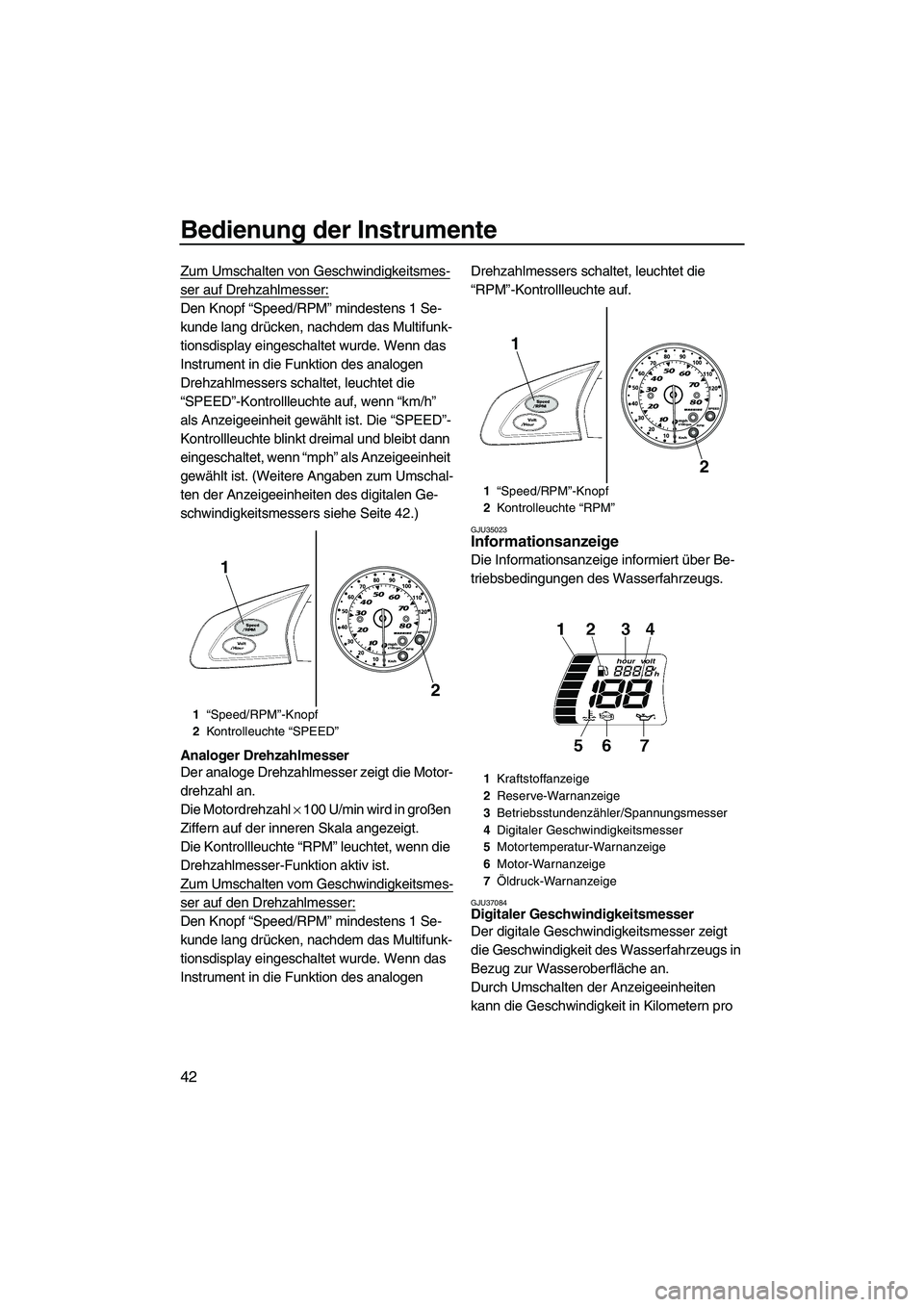

42
Zum Umschalten von Geschwindigkeitsmes-
ser auf Drehzahlmesser:
Den Knopf “Speed/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“SPEED”-Kontrollleuchte auf, wenn “km/h”
als Anzeigeeinheit gewählt ist. Die “SPEED”-
Kontrollleuchte blinkt dreimal und bleibt dann
eingeschaltet, wenn “mph” als Anzeigeeinheit
gewählt ist. (Weitere Angaben zum Umschal-
ten der Anzeigeeinheiten des digitalen Ge-
schwindigkeitsmessers siehe Seite 42.)
Analoger Drehzahlmesser
Der analoge Drehzahlmesser zeigt die Motor-
drehzahl an.
Die Motordrehzahl × 100 U/min wird in großen
Ziffern auf der inneren Skala angezeigt.
Die Kontrollleuchte “RPM” leuchtet, wenn die
Drehzahlmesser-Funktion aktiv ist.
Zum Umschalten vom Geschwindigkeitsmes-
ser auf den Drehzahlmesser:
Den Knopf “Speed/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen Drehzahlmessers schaltet, leuchtet die
“RPM”-Kontrollleuchte auf.
GJU35023Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU37084Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
1“Speed/RPM”-Knopf
2Kontrolleuchte “SPEED”
2
1
1“Speed/RPM”-Knopf
2Kontrolleuchte “RPM”
1Kraftstoffanzeige
2Reserve-Warnanzeige
3Betriebsstundenzähler/Spannungsmesser
4Digitaler Geschwindigkeitsmesser
5Motortemperatur-Warnanzeige
6Motor-Warnanzeige
7Öldruck-Warnanzeige
1
2
chapter6 Page 42 Tuesday, June 23, 2009 1:40 PM

Bedienung der Instrumente

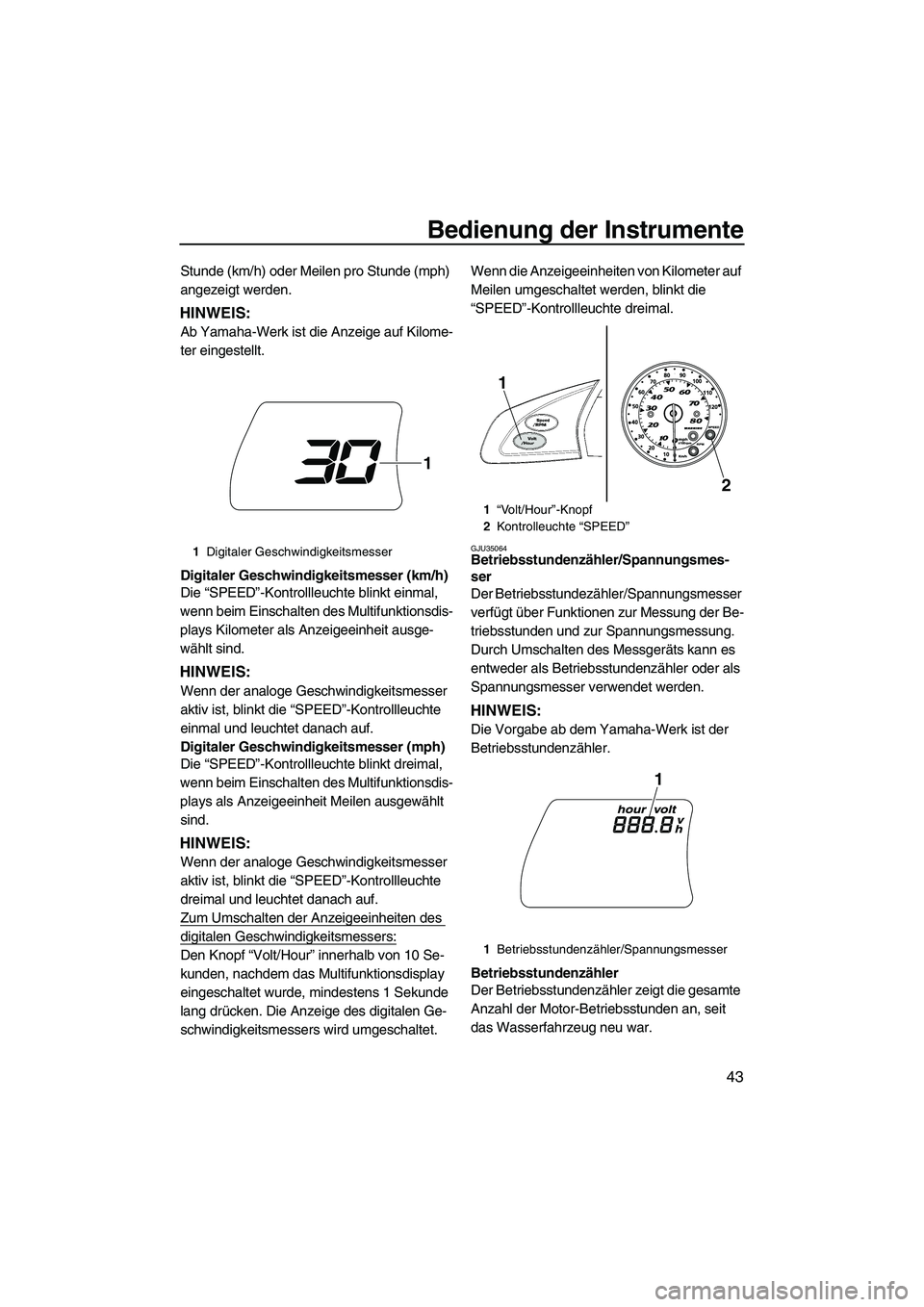

43
Stunde (km/h) oder Meilen pro Stunde (mph)
angezeigt werden.
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf Kilome-
ter eingestellt.
Digitaler Geschwindigkeitsmesser (km/h)
Die “SPEED”-Kontrollleuchte blinkt einmal,
wenn beim Einschalten des Multifunktionsdis-
plays Kilometer als Anzeigeeinheit ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
einmal und leuchtet danach auf.
Digitaler Geschwindigkeitsmesser (mph)
Die “SPEED”-Kontrollleuchte blinkt dreimal,
wenn beim Einschalten des Multifunktionsdis-
plays als Anzeigeeinheit Meilen ausgewählt
sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
dreimal und leuchtet danach auf.
Zum Umschalten der Anzeigeeinheiten des
digitalen Geschwindigkeitsmessers:
Den Knopf “Volt/Hour” innerhalb von 10 Se-
kunden, nachdem das Multifunktionsdisplay
eingeschaltet wurde, mindestens 1 Sekunde
lang drücken. Die Anzeige des digitalen Ge-
schwindigkeitsmessers wird umgeschaltet. Wenn die Anzeigeeinheiten von Kilometer auf
Meilen umgeschaltet werden, blinkt die
“SPEED”-Kontrollleuchte dreimal.
GJU35064Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
1Digitaler Geschwindigkeitsmesser
1
1“Volt/Hour”-Knopf
2Kontrolleuchte “SPEED”
1Betriebsstundenzähler/Spannungsmesser
1
2
1
UF1W72G0.book Page 43 Friday, June 19, 2009 7:18 PM

Bedienung der Instrumente

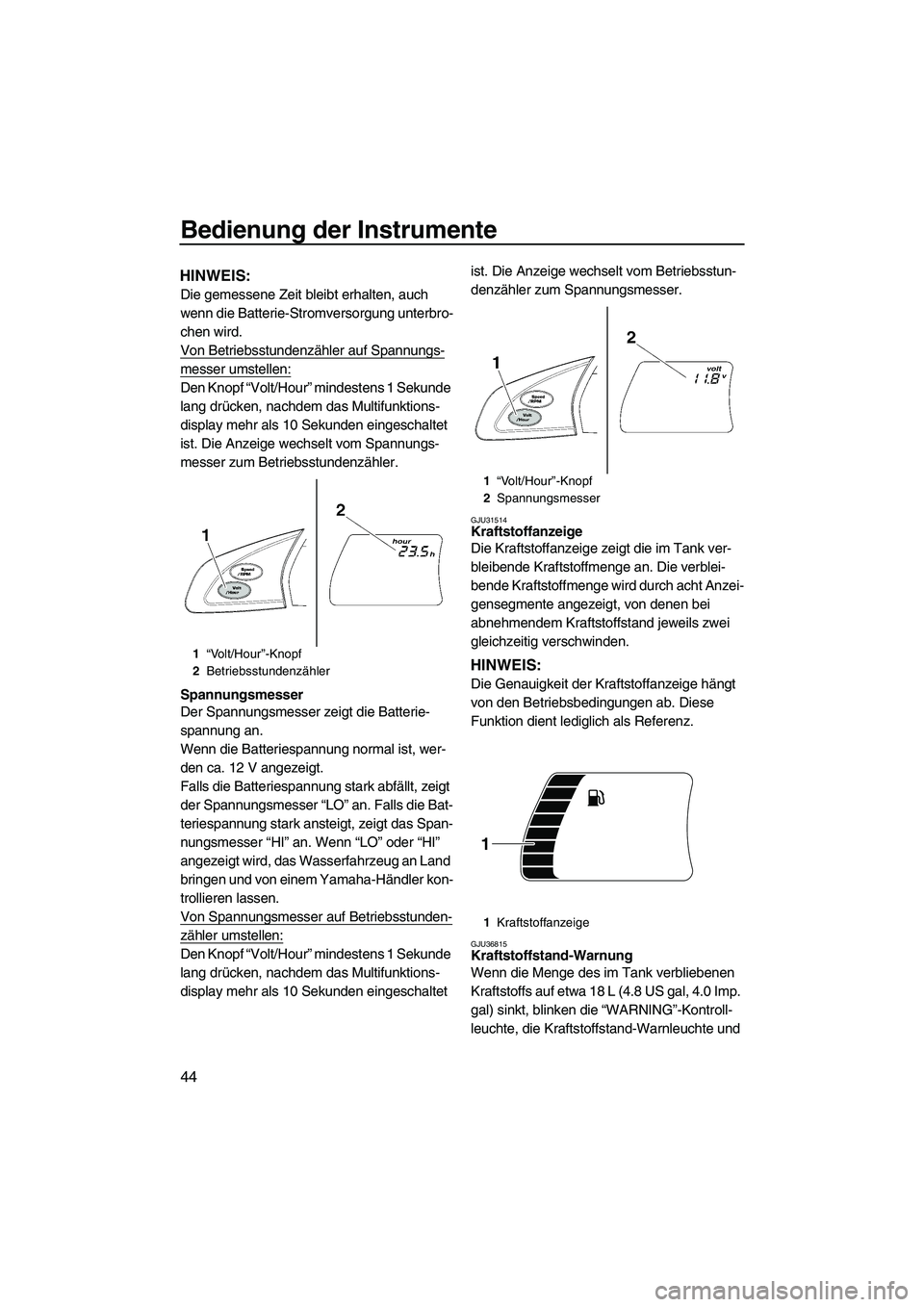

44
HINWEIS:
Die gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unterbro-
chen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den Knopf “Volt/Hour” mindestens 1 Sekunde
lang drücken, nachdem das Multifunktions-
display mehr als 10 Sekunden eingeschaltet
ist. Die Anzeige wechselt vom Spannungs-
messer zum Betriebsstundenzähler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler kon-
trollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den Knopf “Volt/Hour” mindestens 1 Sekunde
lang drücken, nachdem das Multifunktions-
display mehr als 10 Sekunden eingeschaltet ist. Die Anzeige wechselt vom Betriebsstun-
denzähler zum Spannungsmesser.
GJU31514Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht Anzei-
gensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU36815Kraftstoffstand-Warnung
Wenn die Menge des im Tank verbliebenen
Kraftstoffs auf etwa 18 L (4.8 US gal, 4.0 Imp.
gal) sinkt, blinken die “WARNING”-Kontroll-
leuchte, die Kraftstoffstand-Warnleuchte und
1“Volt/Hour”-Knopf
2Betriebsstundenzähler
1“Volt/Hour”-Knopf
2Spannungsmesser
1Kraftstoffanzeige
1
UF1W72G0.book Page 44 Friday, June 19, 2009 7:18 PM

Bedienung der Instrumente

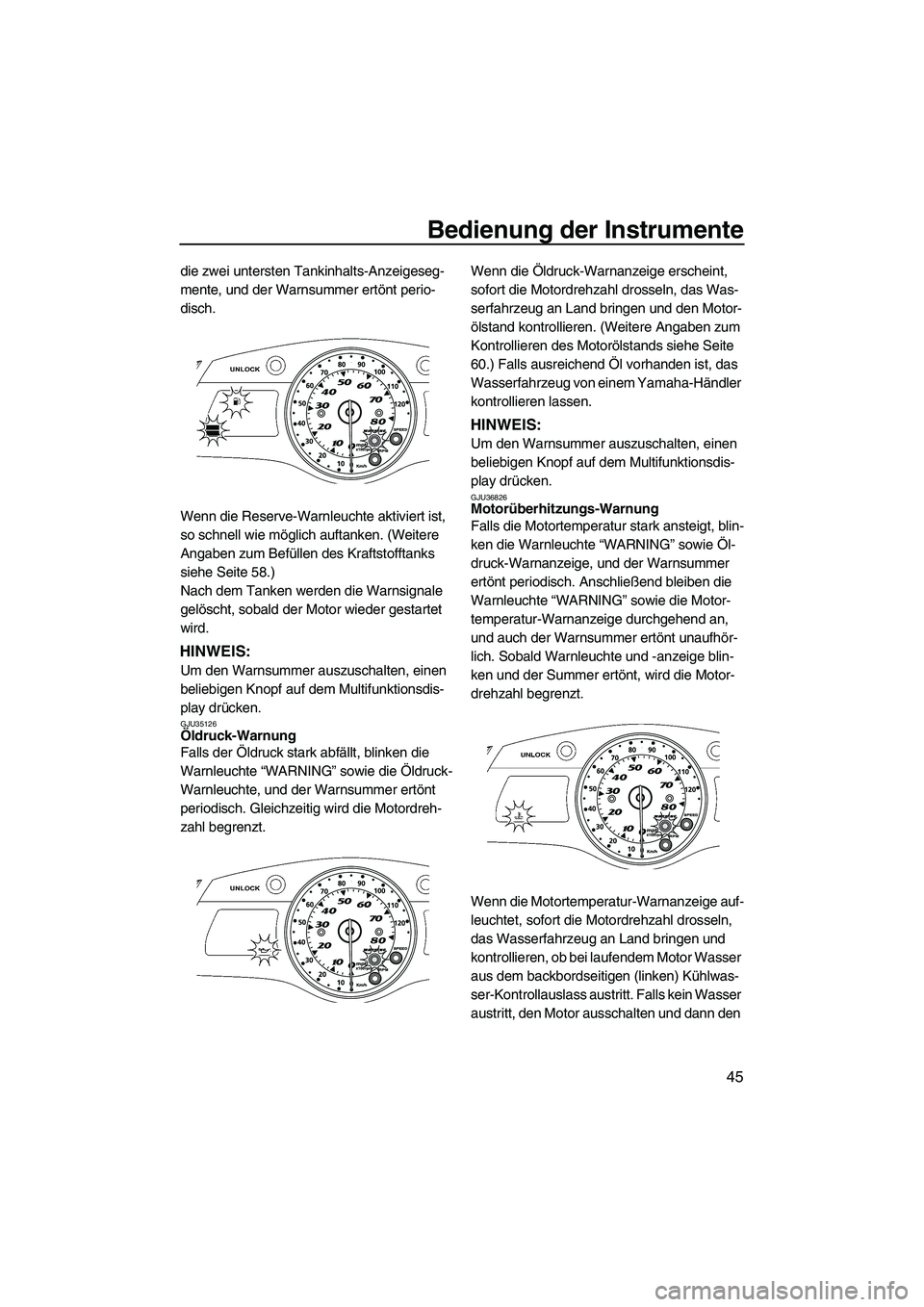

45
die zwei untersten Tankinhalts-Anzeigeseg-
mente, und der Warnsummer ertönt perio-
disch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 58.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35126Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die
Warnleuchte “WARNING” sowie die Öldruck-
Warnleuchte, und der Warnsummer ertönt
periodisch. Gleichzeitig wird die Motordreh-
zahl begrenzt.Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
60.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU36826Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt, blin-
ken die Warnleuchte “WARNING” sowie Öl-
druck-Warnanzeige, und der Warnsummer
ertönt periodisch. Anschließend bleiben die
Warnleuchte “WARNING” sowie die Motor-
temperatur-Warnanzeige durchgehend an,
und auch der Warnsummer ertönt unaufhör-
lich. Sobald Warnleuchte und -anzeige blin-
ken und der Summer ertönt, wird die Motor-
drehzahl begrenzt.
Wenn die Motortemperatur-Warnanzeige auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Wasser
aus dem backbordseitigen (linken) Kühlwas-
ser-Kontrollauslass austritt. Falls kein Wasser
austritt, den Motor ausschalten und dann den
UF1W72G0.book Page 45 Friday, June 19, 2009 7:18 PM

Bedienung der Instrumente

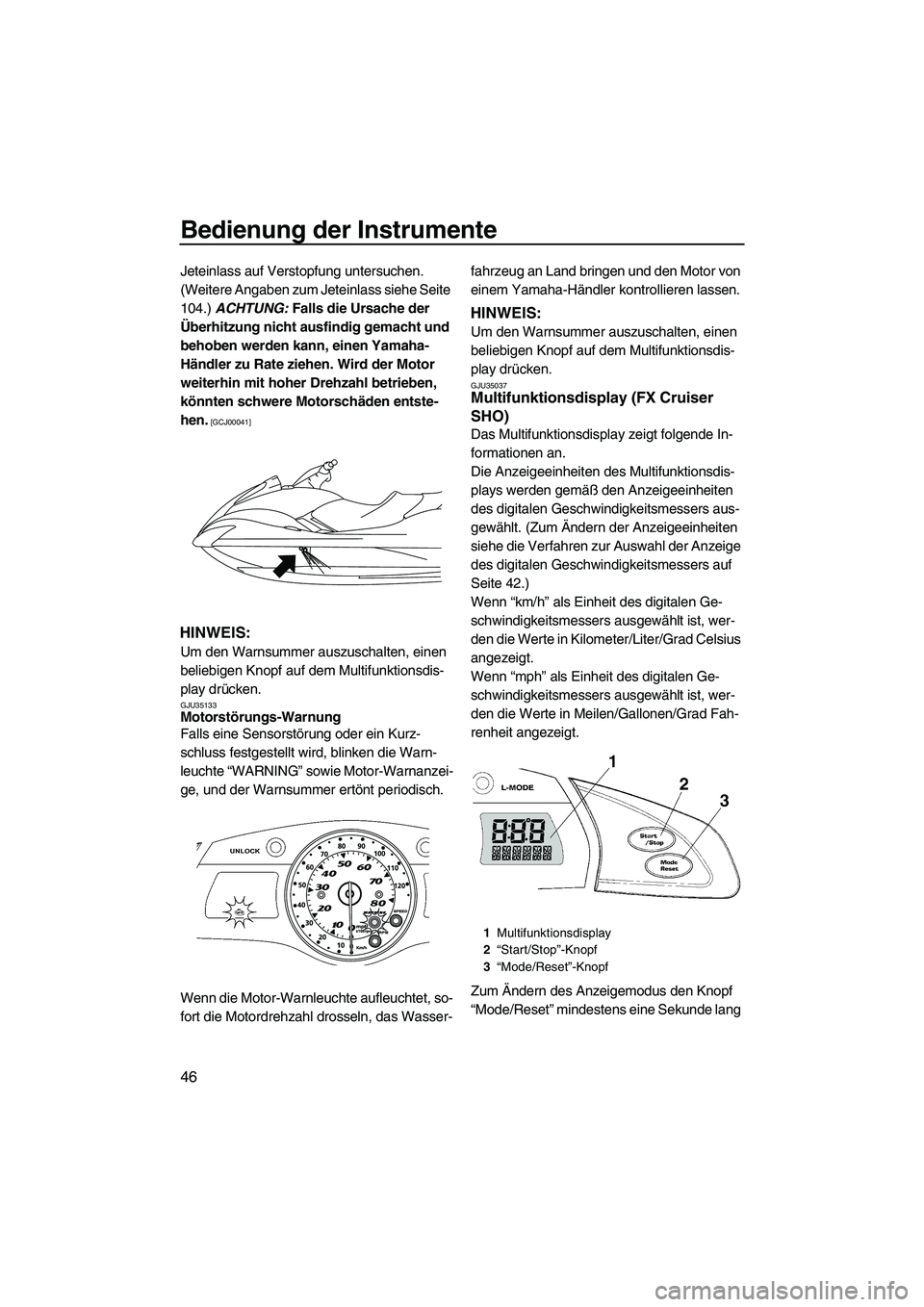

46
Jeteinlass auf Verstopfung untersuchen.
(Weitere Angaben zum Jeteinlass siehe Seite
104.) ACHTUNG: Falls die Ursache der
Überhitzung nicht ausfindig gemacht und
behoben werden kann, einen Yamaha-
Händler zu Rate ziehen. Wird der Motor
weiterhin mit hoher Drehzahl betrieben,
könnten schwere Motorschäden entste-
hen.
[GCJ00041]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35133Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Warn-
leuchte “WARNING” sowie Motor-Warnanzei-
ge, und der Warnsummer ertönt periodisch.
Wenn die Motor-Warnleuchte aufleuchtet, so-
fort die Motordrehzahl drosseln, das Wasser-fahrzeug an Land bringen und den Motor von
einem Yamaha-Händler kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35037Multifunktionsdisplay (FX Cruiser
SHO)
Das Multifunktionsdisplay zeigt folgende In-
formationen an.
Die Anzeigeeinheiten des Multifunktionsdis-
plays werden gemäß den Anzeigeeinheiten
des digitalen Geschwindigkeitsmessers aus-
gewählt. (Zum Ändern der Anzeigeeinheiten
siehe die Verfahren zur Auswahl der Anzeige
des digitalen Geschwindigkeitsmessers auf
Seite 42.)
Wenn “km/h” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Kilometer/Liter/Grad Celsius
angezeigt.
Wenn “mph” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Meilen/Gallonen/Grad Fah-
renheit angezeigt.
Zum Ändern des Anzeigemodus den Knopf
“Mode/Reset” mindestens eine Sekunde lang
1Multifunktionsdisplay
2“Start/Stop”-Knopf
3“Mode/Reset”-Knopf
UF1W72G0.book Page 46 Friday, June 19, 2009 7:18 PM

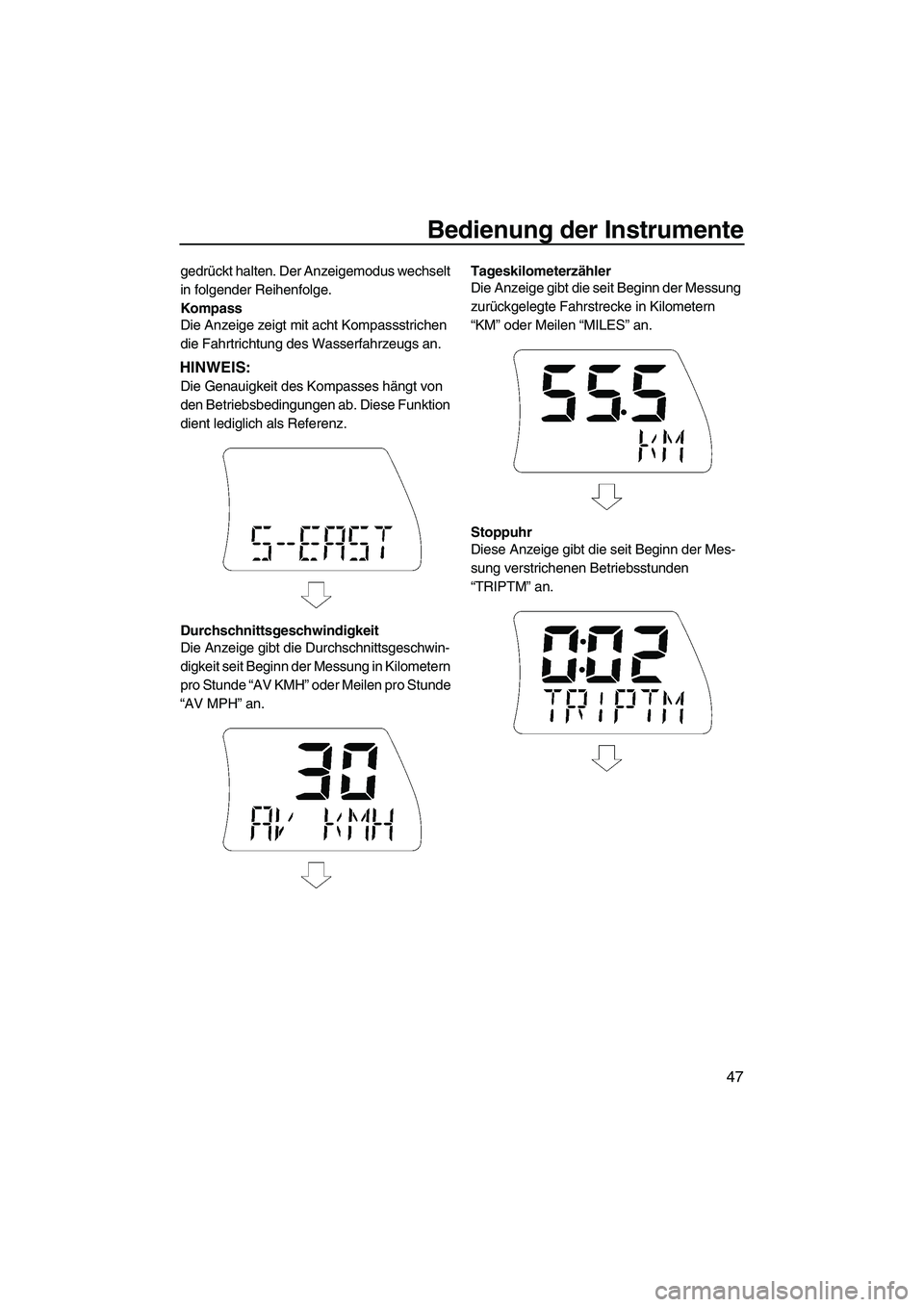

Bedienung der Instrumente
47
gedrückt halten. Der Anzeigemodus wechselt
in folgender Reihenfolge.
Kompass
Die Anzeige zeigt mit acht Kompassstrichen
die Fahrtrichtung des Wasserfahrzeugs an.
HINWEIS:
Die Genauigkeit des Kompasses hängt von
den Betriebsbedingungen ab. Diese Funktion
dient lediglich als Referenz.
Durchschnittsgeschwindigkeit
Die Anzeige gibt die Durchschnittsgeschwin-
digkeit seit Beginn der Messung in Kilometern
pro Stunde “AV KMH” oder Meilen pro Stunde
“AV MPH” an.Tageskilometerzähler
Die Anzeige gibt die seit Beginn der Messung
zurückgelegte Fahrstrecke in Kilometern
“KM” oder Meilen “MILES” an.
Stoppuhr
Diese Anzeige gibt die seit Beginn der Mes-
sung verstrichenen Betriebsstunden
“TRIPTM” an.
UF1W72G0.book Page 47 Friday, June 19, 2009 7:18 PM

Bedienung der Instrumente
48
Kraftstoffverbrauch pro Stunde
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Stunde “L/HR”
bzw. Gallonen pro Stunde “G/HR” an.
Kraftstoffverbrauch pro Kilometer oder
Meile
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Kilometer “L/KM”
bzw. Gallonen pro Meile bzw. “G/MILE” an.
HINWEIS:
Der tatsächliche Kraftstoffverbrauch hängt
stark von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.Wassertemperatur
Die Anzeige “L TEMP” (L = Lake) gibt die Ge-
wässertemperatur an.
Lufttemperatur
Die Anzeige “E TEMP” (E = Environment) gibt
die Außentemperatur an.
Durchschnittsgeschwindigkeits-, Tageski-
lometerzähler- u. Stoppuhr-Betriebsarten
Durchschnittsgeschwindigkeit, zurückgeleg-
te Fahrstrecke und verstrichene Betriebszeit
werden aufgezeichnet, sobald der Knopf
“Start/Stop” zum Starten der Messungen ge-
drückt wird, unabhängig von der aktuellen An-
zeige.
HINWEIS:
Die Messungen werden nur bei laufendem
Motor durchgeführt.
Die Messungen werden beim Abstellen des
Motors nicht gespeichert. Die Messungen
werden automatisch zurückgesetzt, nachdem
UF1W72G0.book Page 48 Friday, June 19, 2009 7:18 PM
