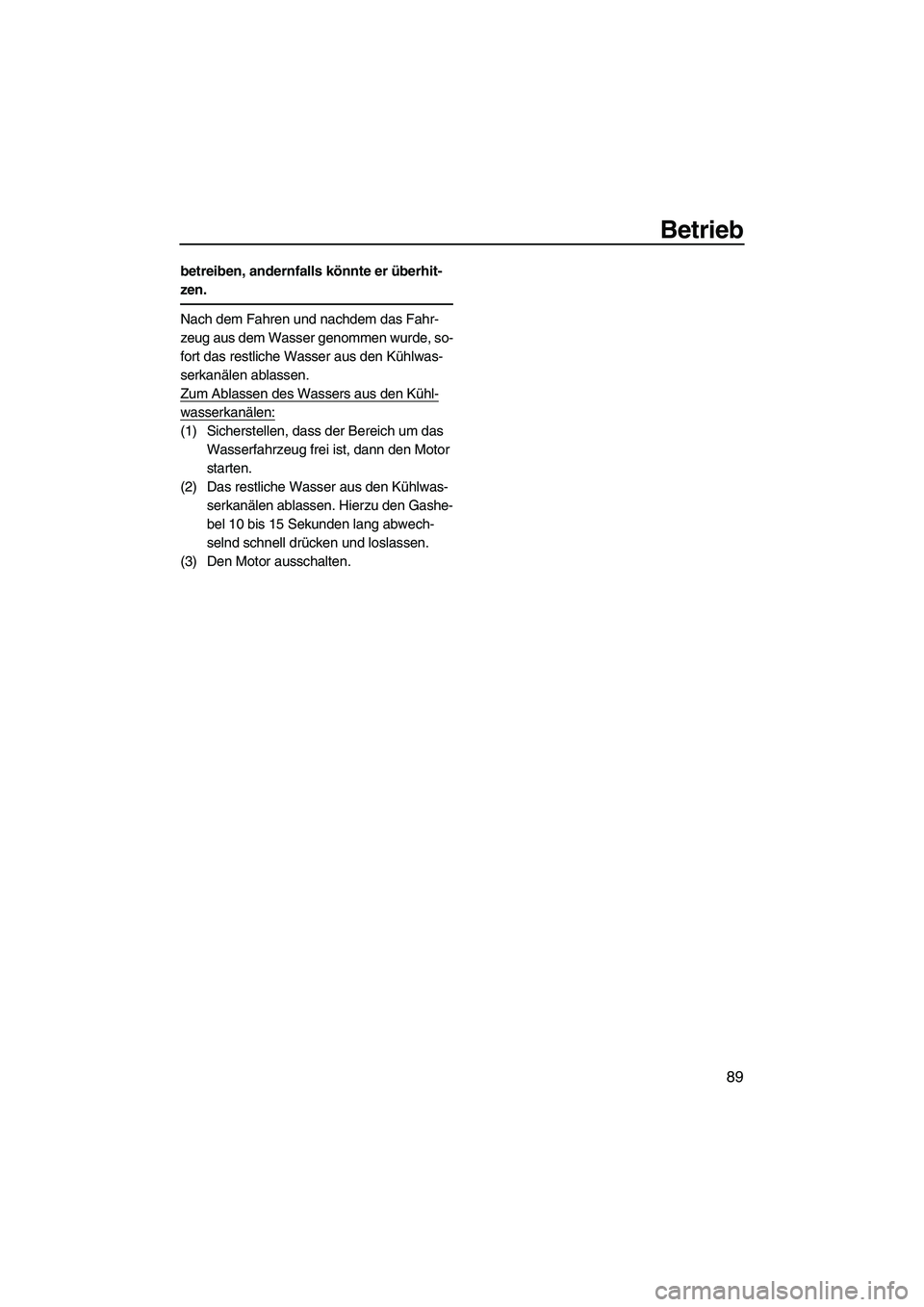

Betrieb
89
betreiben, andernfalls könnte er überhit-
zen.
Nach dem Fahren und nachdem das Fahr-
zeug aus dem Wasser genommen wurde, so-
fort das restliche Wasser aus den Kühlwas-
serkanälen ablassen.
Zum Ablassen des Wassers aus den Kühl-
wasserkanälen:
(1) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten.
(2) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(3) Den Motor ausschalten.
UF1W72G0.book Page 89 Friday, June 19, 2009 7:18 PM

Pflege und Lagerung
90
GJU37145

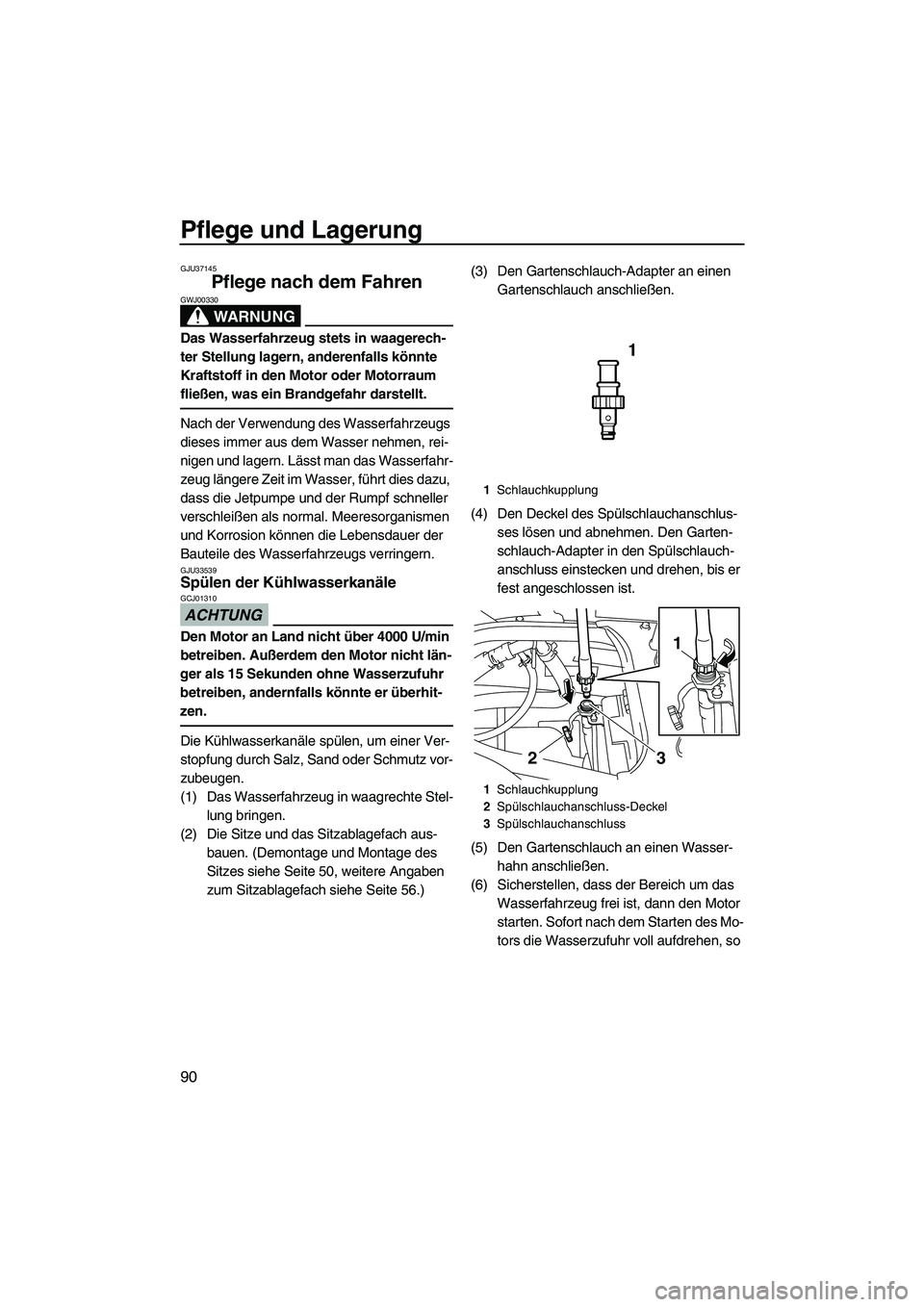

Pflege nach dem Fahren
WARNUNG
GWJ00330
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Nach der Verwendung des Wasserfahrzeugs
dieses immer aus dem Wasser nehmen, rei-
nigen und lagern. Lässt man das Wasserfahr-
zeug längere Zeit im Wasser, führt dies dazu,
dass die Jetpumpe und der Rumpf schneller
verschleißen als normal. Meeresorganismen
und Korrosion können die Lebensdauer der
Bauteile des Wasserfahrzeugs verringern.
GJU33539Spülen der Kühlwasserkanäle
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Kühlwasserkanäle spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz vor-
zubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen.
(2) Die Sitze und das Sitzablagefach aus-
bauen. (Demontage und Montage des
Sitzes siehe Seite 50, weitere Angaben
zum Sitzablagefach siehe Seite 56.)(3) Den Gartenschlauch-Adapter an einen
Gartenschlauch anschließen.
(4) Den Deckel des Spülschlauchanschlus-
ses lösen und abnehmen. Den Garten-
schlauch-Adapter in den Spülschlauch-
anschluss einstecken und drehen, bis er
fest angeschlossen ist.
(5) Den Gartenschlauch an einen Wasser-
hahn anschließen.
(6) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten. Sofort nach dem Starten des Mo-
tors die Wasserzufuhr voll aufdrehen, so
1Schlauchkupplung
1Schlauchkupplung
2Spülschlauchanschluss-Deckel
3Spülschlauchanschluss
21
3
UF1W72G0.book Page 90 Friday, June 19, 2009 7:18 PM

Pflege und Lagerung
91

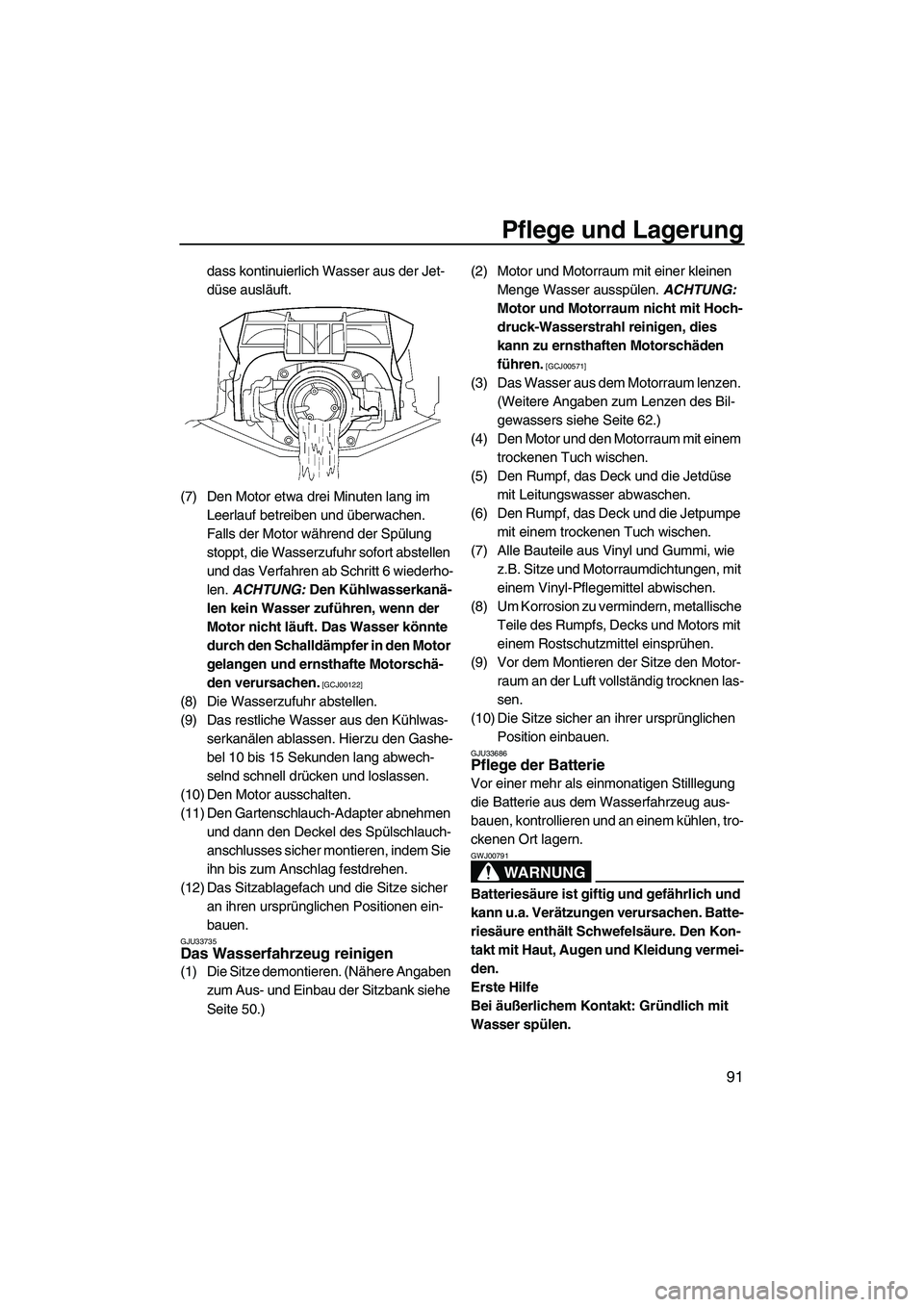

dass kontinuierlich Wasser aus der Jet-
düse ausläuft.
(7) Den Motor etwa drei Minuten lang im
Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstellen
und das Verfahren ab Schritt 6 wiederho-
len. ACHTUNG: Den Kühlwasserkanä-
len kein Wasser zuführen, wenn der
Motor nicht läuft. Das Wasser könnte
durch den Schalldämpfer in den Motor
gelangen und ernsthafte Motorschä-
den verursachen.
[GCJ00122]
(8) Die Wasserzufuhr abstellen.
(9) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(10) Den Motor ausschalten.
(11) Den Gartenschlauch-Adapter abnehmen
und dann den Deckel des Spülschlauch-
anschlusses sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(12) Das Sitzablagefach und die Sitze sicher
an ihren ursprünglichen Positionen ein-
bauen.
GJU33735Das Wasserfahrzeug reinigen
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 50.)(2) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00571]
(3) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 62.)
(4) Den Motor und den Motorraum mit einem
trockenen Tuch wischen.
(5) Den Rumpf, das Deck und die Jetdüse
mit Leitungswasser abwaschen.
(6) Den Rumpf, das Deck und die Jetpumpe
mit einem trockenen Tuch wischen.
(7) Alle Bauteile aus Vinyl und Gummi, wie
z.B. Sitze und Motorraumdichtungen, mit
einem Vinyl-Pflegemittel abwischen.
(8) Um Korrosion zu vermindern, metallische
Teile des Rumpfs, Decks und Motors mit
einem Rostschutzmittel einsprühen.
(9) Vor dem Montieren der Sitze den Motor-
raum an der Luft vollständig trocknen las-
sen.
(10) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
GJU33686Pflege der Batterie
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen, tro-
ckenen Ort lagern.
WARNUNG
GWJ00791
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Batte-
riesäure enthält Schwefelsäure. Den Kon-
takt mit Haut, Augen und Kleidung vermei-
den.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
UF1W72G0.book Page 91 Friday, June 19, 2009 7:18 PM

Pflege und Lagerung
92

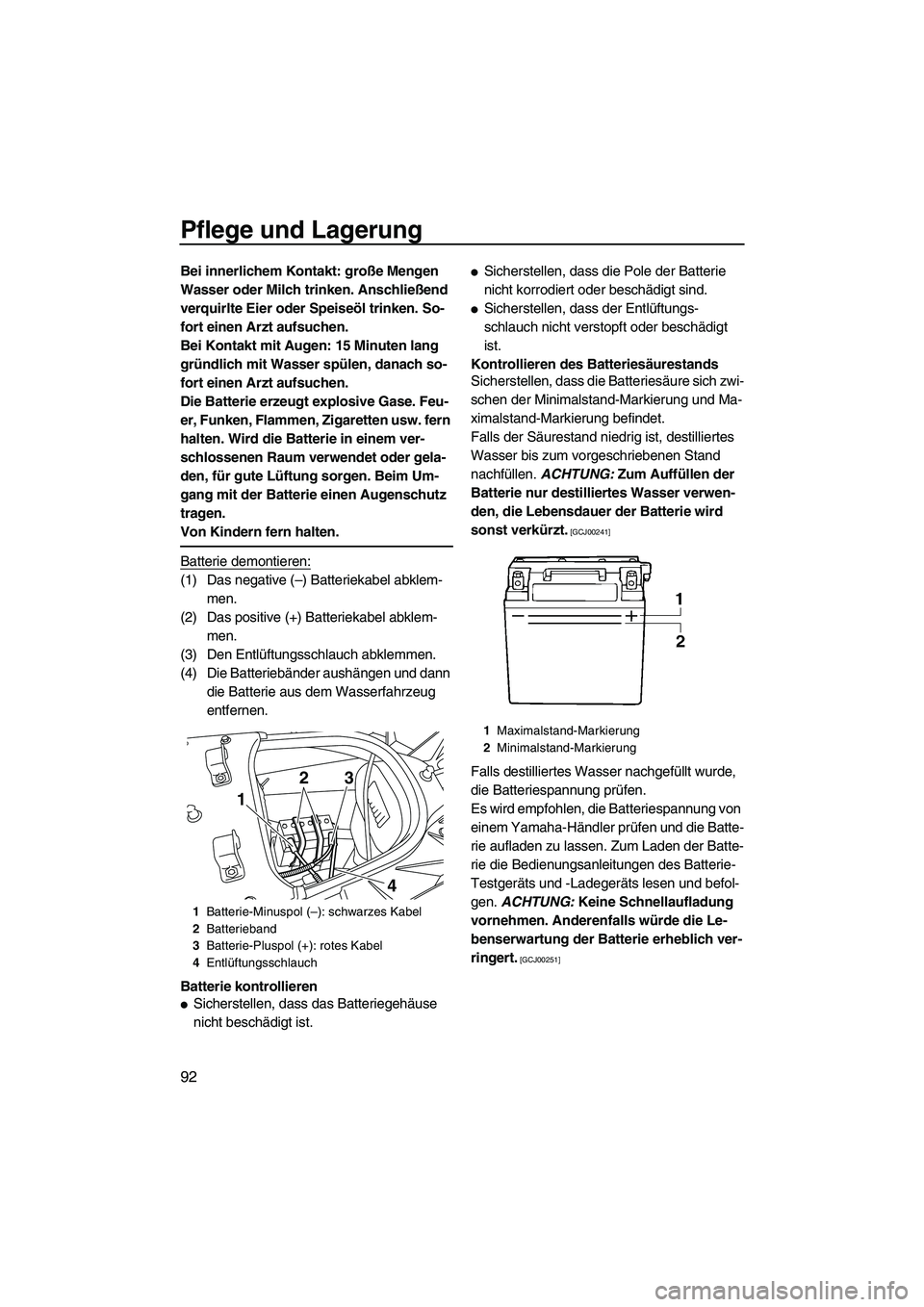

Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-
men.
(2) Das positive (+) Batteriekabel abklem-
men.
(3) Den Entlüftungsschlauch abklemmen.
(4) Die Batteriebänder aushängen und dann
die Batterie aus dem Wasserfahrzeug
entfernen.
Batterie kontrollieren

Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.

Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.

Sicherstellen, dass der Entlüftungs-
schlauch nicht verstopft oder beschädigt
ist.
Kontrollieren des Batteriesäurestands
Sicherstellen, dass die Batteriesäure sich zwi-
schen der Minimalstand-Markierung und Ma-
ximalstand-Markierung befindet.
Falls der Säurestand niedrig ist, destilliertes
Wasser bis zum vorgeschriebenen Stand
nachfüllen. ACHTUNG: Zum Auffüllen der
Batterie nur destilliertes Wasser verwen-
den, die Lebensdauer der Batterie wird
sonst verkürzt.
[GCJ00241]
Falls destilliertes Wasser nachgefüllt wurde,
die Batteriespannung prüfen.
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Batte-
rie aufladen zu lassen. Zum Laden der Batte-
rie die Bedienungsanleitungen des Batterie-
Testgeräts und -Ladegeräts lesen und befol-
gen. ACHTUNG: Keine Schnellaufladung
vornehmen. Anderenfalls würde die Le-
benserwartung der Batterie erheblich ver-
ringert.
[GCJ00251]
1Batterie-Minuspol (–): schwarzes Kabel
2Batterieband
3Batterie-Pluspol (+): rotes Kabel
4Entlüftungsschlauch
4
13 2
1Maximalstand-Markierung
2Minimalstand-Markierung
UF1W72G0.book Page 92 Friday, June 19, 2009 7:18 PM

Pflege und Lagerung
93

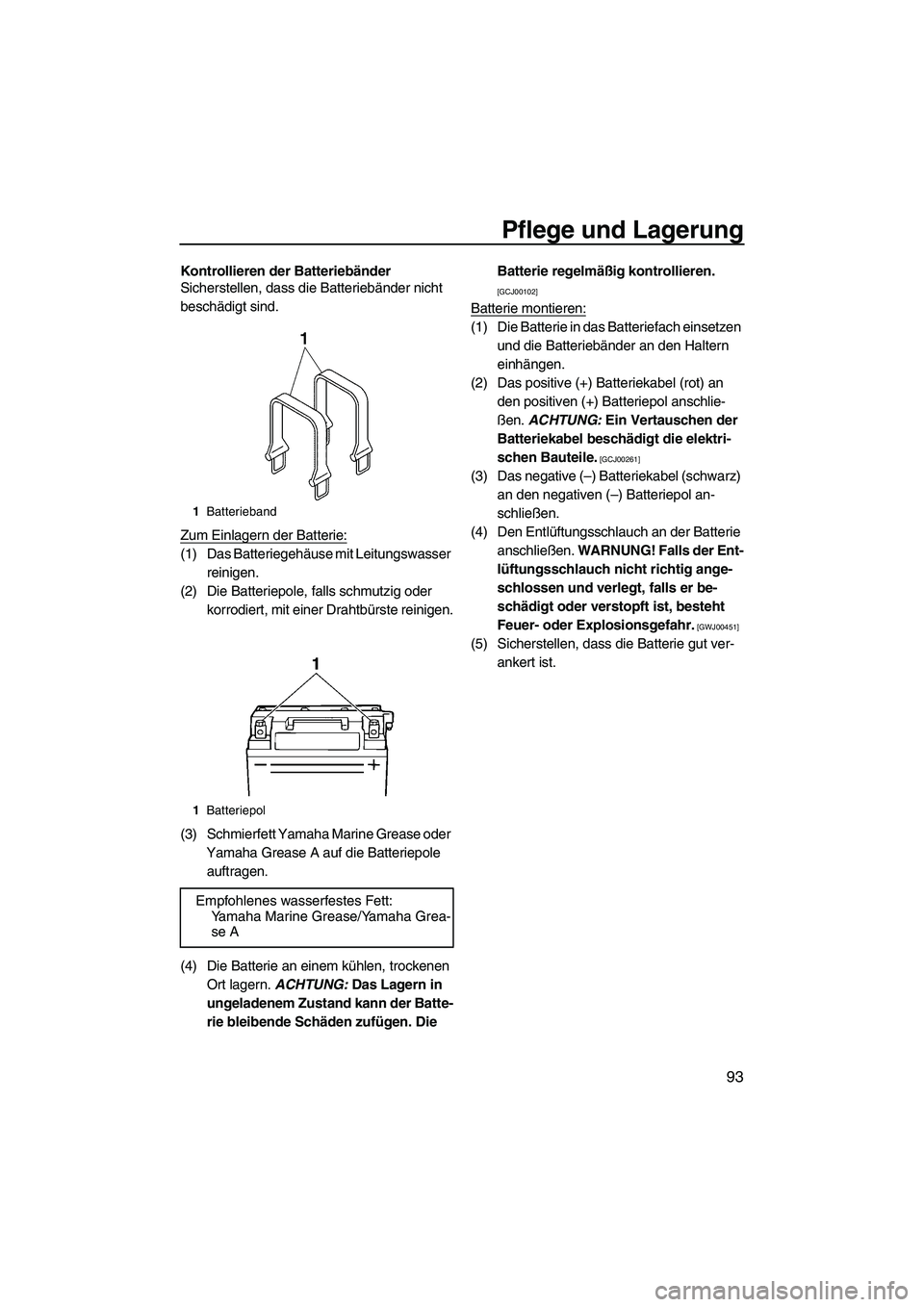

Kontrollieren der Batteriebänder
Sicherstellen, dass die Batteriebänder nicht
beschädigt sind.
Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser
reinigen.
(2) Die Batteriepole, falls schmutzig oder
korrodiert, mit einer Drahtbürste reinigen.
(3) Schmierfett Yamaha Marine Grease oder
Yamaha Grease A auf die Batteriepole
auftragen.
(4) Die Batterie an einem kühlen, trockenen
Ort lagern. ACHTUNG: Das Lagern in
ungeladenem Zustand kann der Batte-
rie bleibende Schäden zufügen. Die Batterie regelmäßig kontrollieren.

[GCJ00102]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen
und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an
den positiven (+) Batteriepol anschlie-
ßen. ACHTUNG: Ein Vertauschen der
Batteriekabel beschädigt die elektri-
schen Bauteile.
[GCJ00261]
(3) Das negative (–) Batteriekabel (schwarz)
an den negativen (–) Batteriepol an-
schließen.
(4) Den Entlüftungsschlauch an der Batterie
anschließen. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er be-
schädigt oder verstopft ist, besteht
Feuer- oder Explosionsgefahr.
[GWJ00451]
(5) Sicherstellen, dass die Batterie gut ver-
ankert ist.
1Batterieband
1Batteriepol
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
UF1W72G0.book Page 93 Friday, June 19, 2009 7:18 PM

Pflege und Lagerung
94
GJU33492

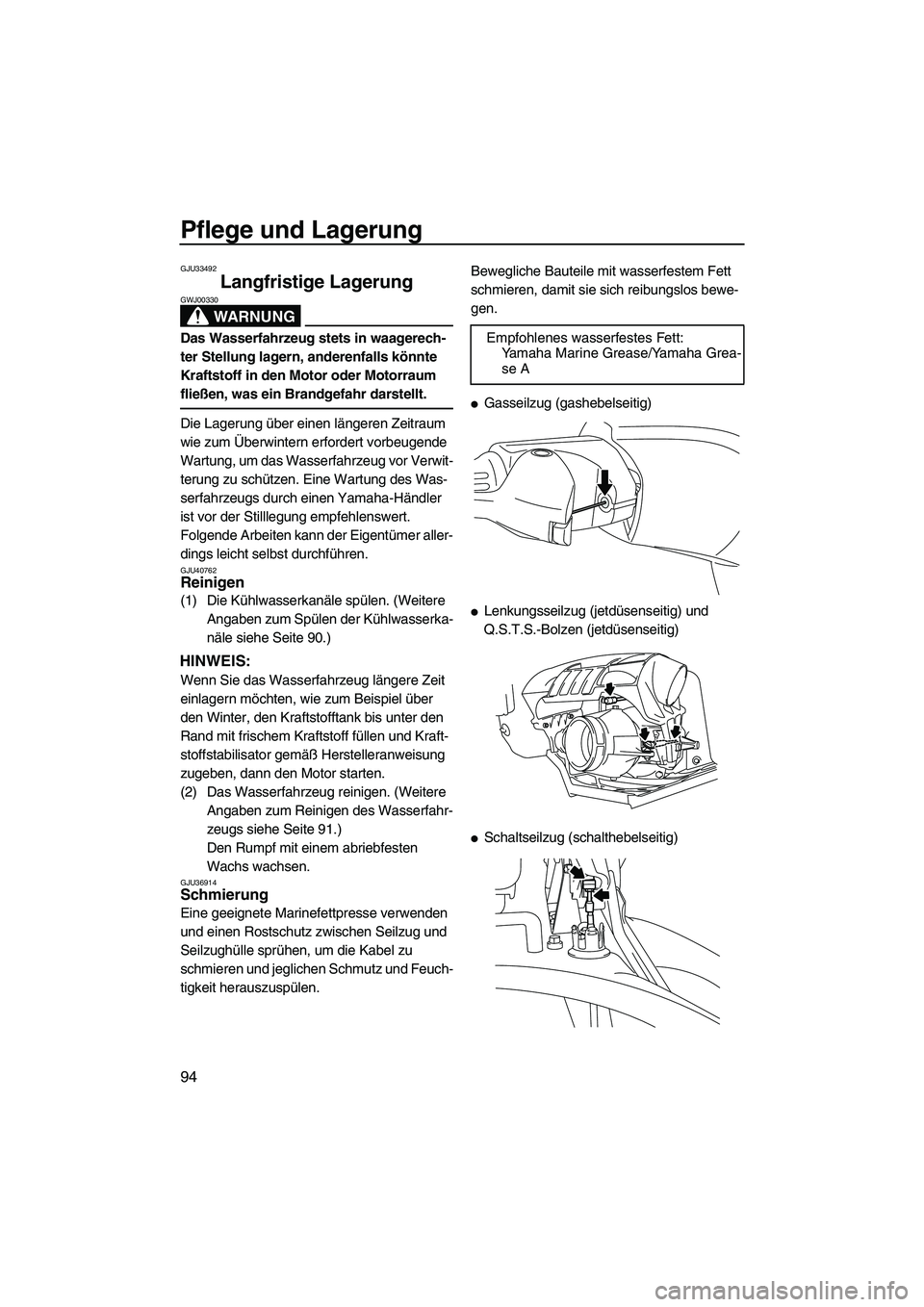

Langfristige Lagerung
WARNUNG
GWJ00330
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40762Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere
Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 90.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere
Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 91.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU36914Schmierung
Eine geeignete Marinefettpresse verwenden
und einen Rostschutz zwischen Seilzug und
Seilzughülle sprühen, um die Kabel zu
schmieren und jeglichen Schmutz und Feuch-
tigkeit herauszuspülen.Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (gashebelseitig)

Lenkungsseilzug (jetdüsenseitig) und
Q.S.T.S.-Bolzen (jetdüsenseitig)

Schaltseilzug (schalthebelseitig)Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
UF1W72G0.book Page 94 Friday, June 19, 2009 7:18 PM

Pflege und Lagerung
95

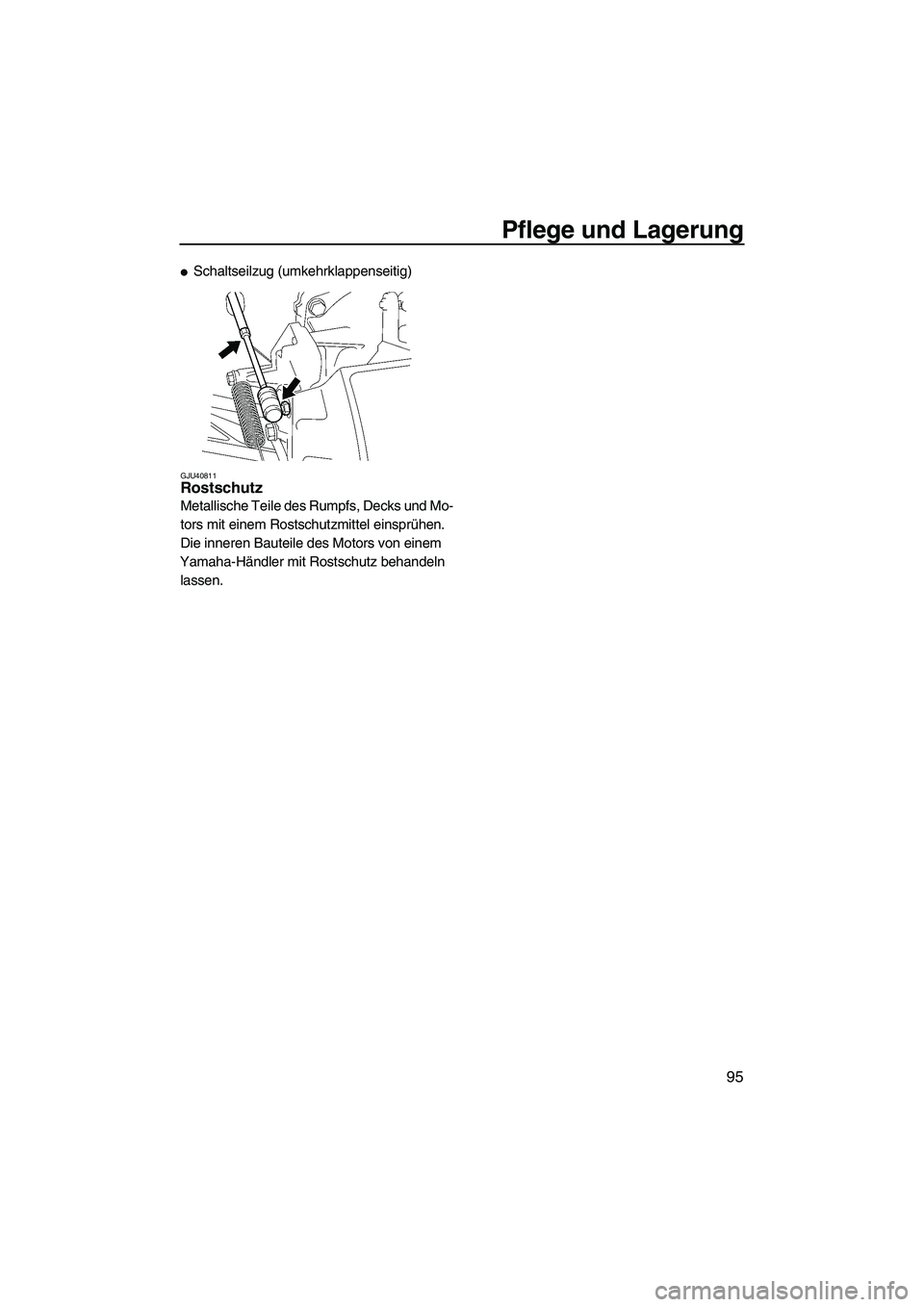

Schaltseilzug (umkehrklappenseitig)
GJU40811Rostschutz
Metallische Teile des Rumpfs, Decks und Mo-
tors mit einem Rostschutzmittel einsprühen.
Die inneren Bauteile des Motors von einem
Yamaha-Händler mit Rostschutz behandeln
lassen.
UF1W72G0.book Page 95 Friday, June 19, 2009 7:18 PM

Wartungsarbeiten
96
GJU33768

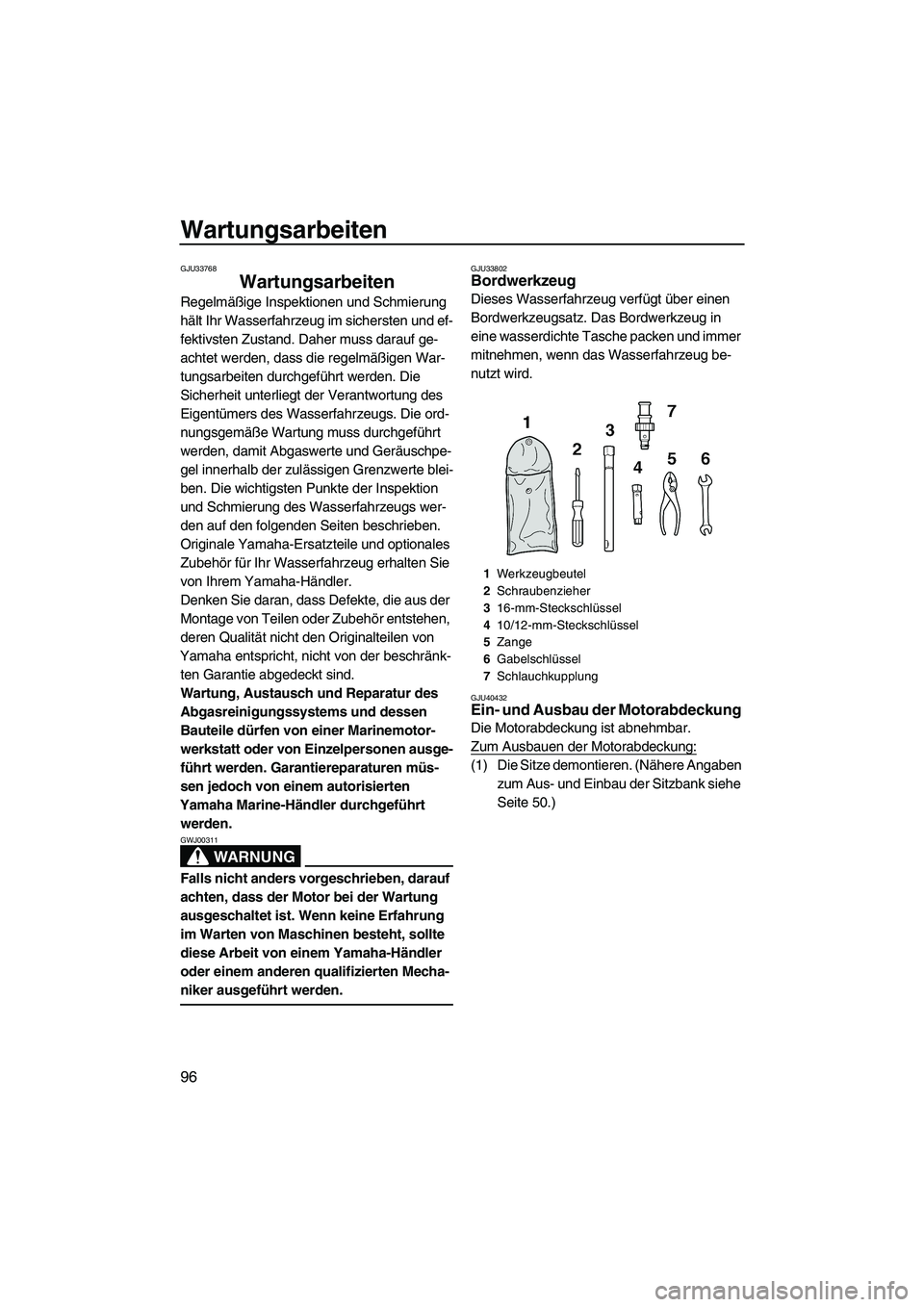

Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00311
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33802Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
GJU40432Ein- und Ausbau der Motorabdeckung
Die Motorabdeckung ist abnehmbar.
Zum Ausbauen der Motorabdeckung:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 50.)
1Werkzeugbeutel
2Schraubenzieher
316-mm-Steckschlüssel
410/12-mm-Steckschlüssel
5Zange
6Gabelschlüssel
7Schlauchkupplung
UF1W72G0.book Page 96 Friday, June 19, 2009 7:18 PM
