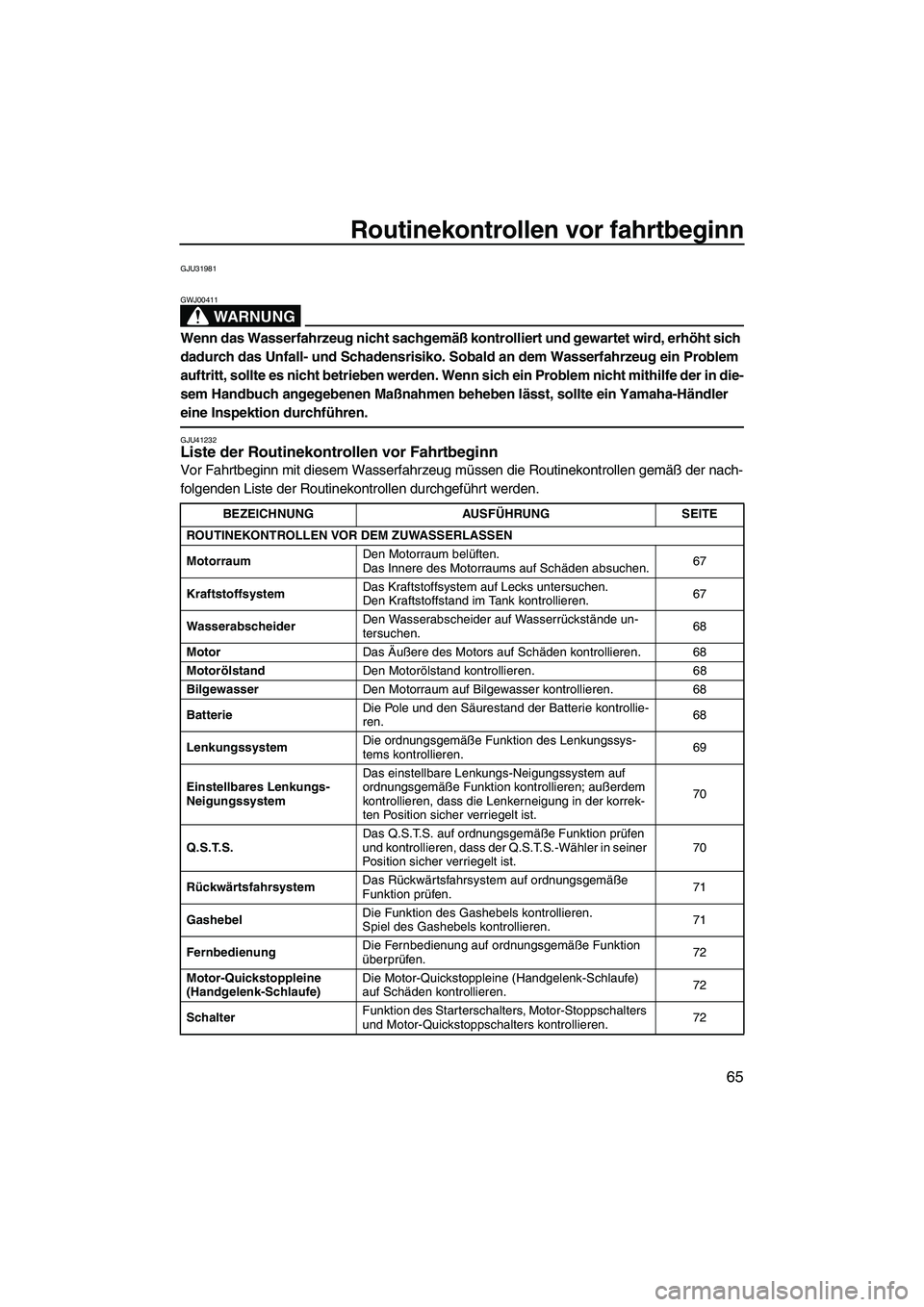

2010 YAMAHA FX SHO Betriebsanleitungen (in German)

Routinekontrollen vor fahrtbeginn
65
GJU31981
WARNUNG
GWJ00411
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41232Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.67
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.67
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.68
MotorDas Äußere des Motors auf Schäden kontrollieren. 68
MotorölstandDen Motorölstand kontrollieren. 68
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 68
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.68
LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.69
Einstellbares Lenkungs-
NeigungssystemDas einstellbare Lenkungs-Neigungssystem auf
ordnungsgemäße Funktion kontrollieren; außerdem
kontrollieren, dass die Lenkerneigung in der korrek-
ten Position sicher verriegelt ist.70
Q.S.T.S.Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der Q.S.T.S.-Wähler in seiner
Position sicher verriegelt ist.70
RückwärtsfahrsystemDas Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.71
GashebelDie Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.71
FernbedienungDie Fernbedienung auf ordnungsgemäße Funktion
überprüfen.72
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.72
SchalterFunktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.72
UF1W72G0.book Page 65 Friday, June 19, 2009 7:18 PM

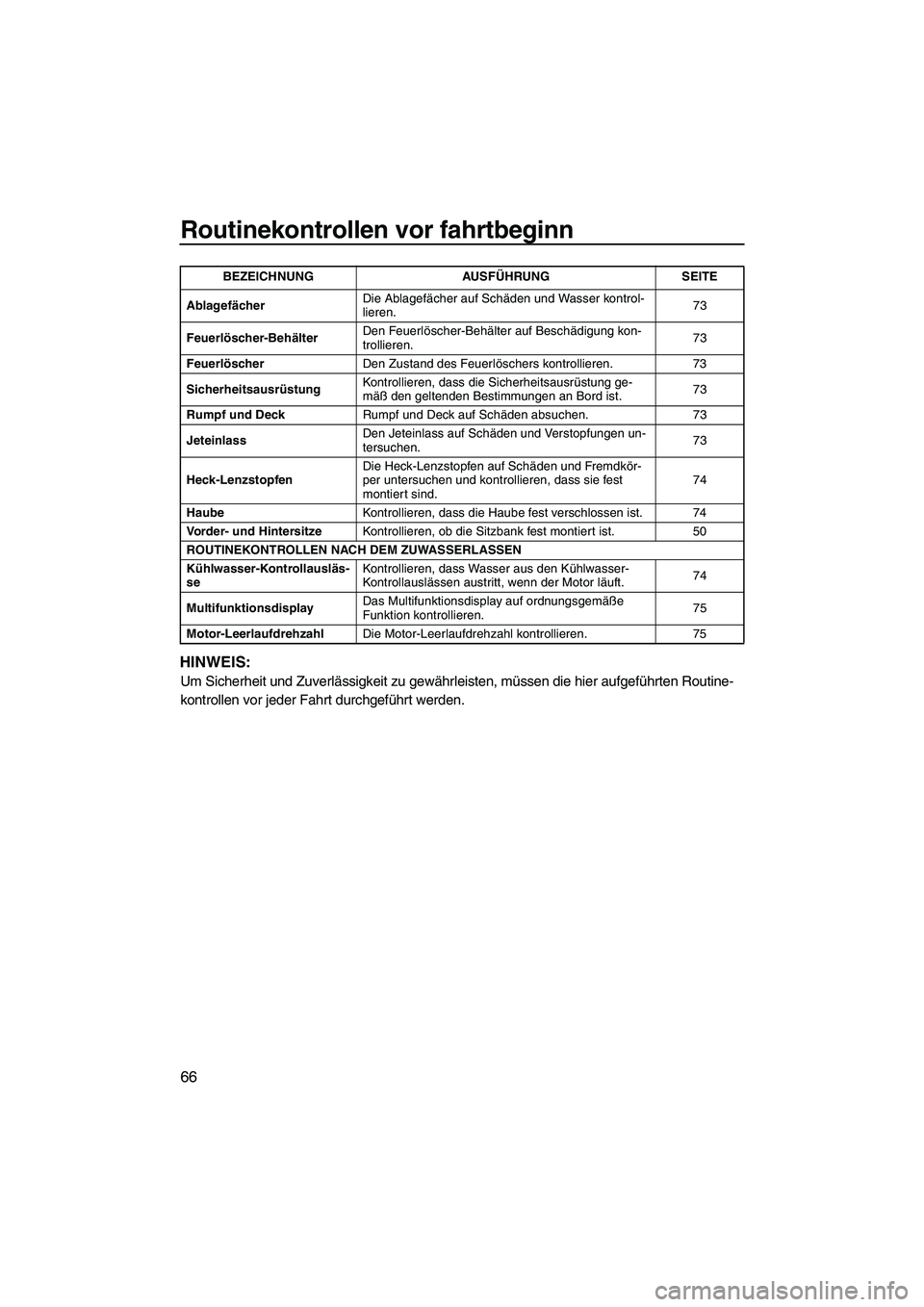

Routinekontrollen vor fahrtbeginn
66
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routine-
kontrollen vor jeder Fahrt durchgeführt werden.
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.73
Feuerlöscher-BehälterDen Feuerlöscher-Behälter auf Beschädigung kon-
trollieren.73
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 73
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.73
Rumpf und DeckRumpf und Deck auf Schäden absuchen. 73
JeteinlassDen Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.73
Heck-LenzstopfenDie Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind.74
HaubeKontrollieren, dass die Haube fest verschlossen ist. 74
Vorder- und HintersitzeKontrollieren, ob die Sitzbank fest montiert ist. 50
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollausläs-
seKontrollieren, dass Wasser aus den Kühlwasser-
Kontrollauslässen austritt, wenn der Motor läuft.74
MultifunktionsdisplayDas Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.75
Motor-LeerlaufdrehzahlDie Motor-Leerlaufdrehzahl kontrollieren. 75 BEZEICHNUNG AUSFÜHRUNG SEITE
UF1W72G0.book Page 66 Friday, June 19, 2009 7:18 PM

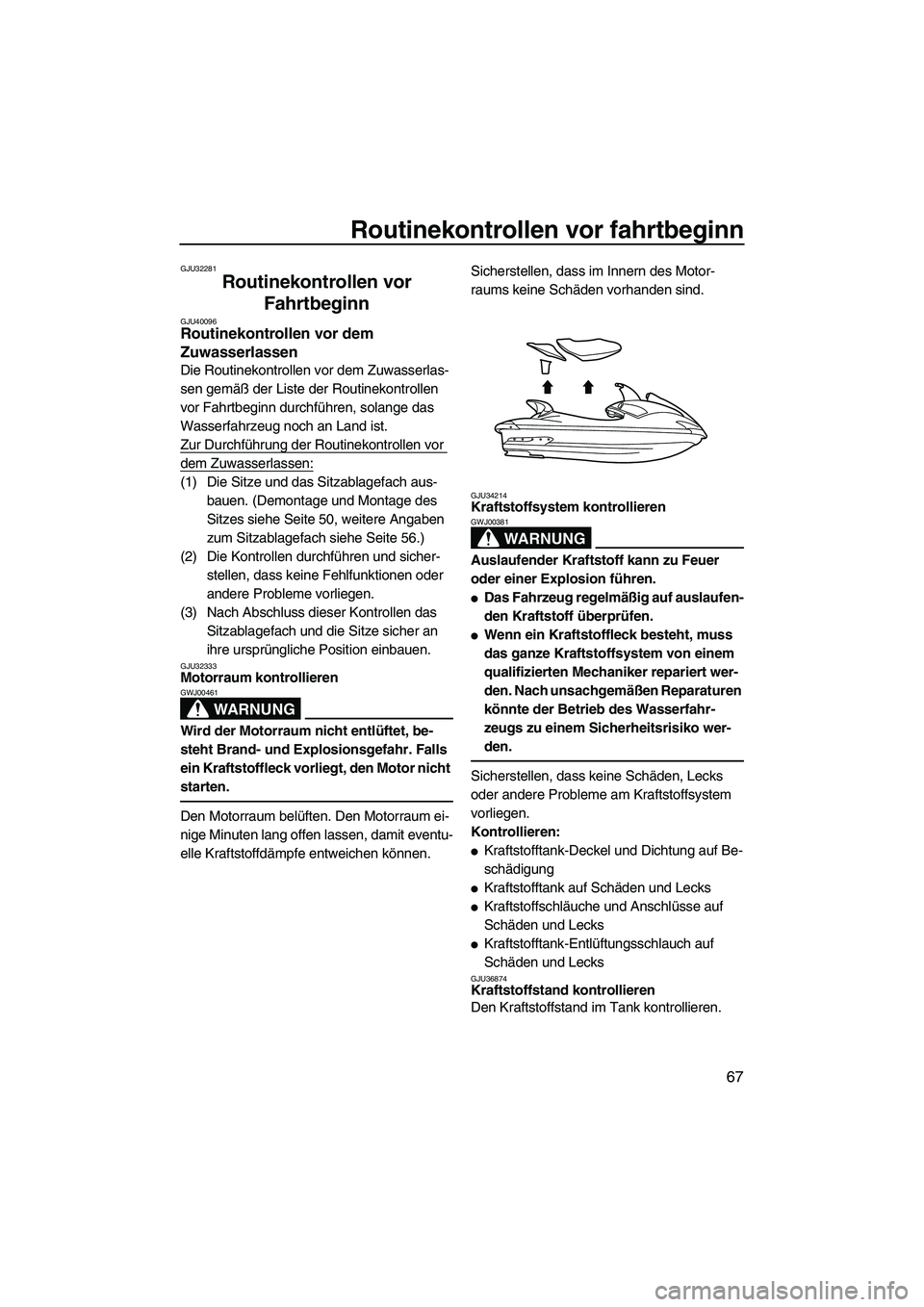

Routinekontrollen vor fahrtbeginn
67
GJU32281
Routinekontrollen vor
Fahrtbeginn
GJU40096Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das Sitzablagefach aus-
bauen. (Demontage und Montage des
Sitzes siehe Seite 50, weitere Angaben
zum Sitzablagefach siehe Seite 56.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das
Sitzablagefach und die Sitze sicher an
ihre ursprüngliche Position einbauen.
GJU32333Motorraum kontrollieren
WARNUNG
GWJ00461
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34214Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.

Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.

Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:

Kraftstofftank-Deckel und Dichtung auf Be-
schädigung

Kraftstofftank auf Schäden und Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks

Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36874Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF1W72G0.book Page 67 Friday, June 19, 2009 7:18 PM

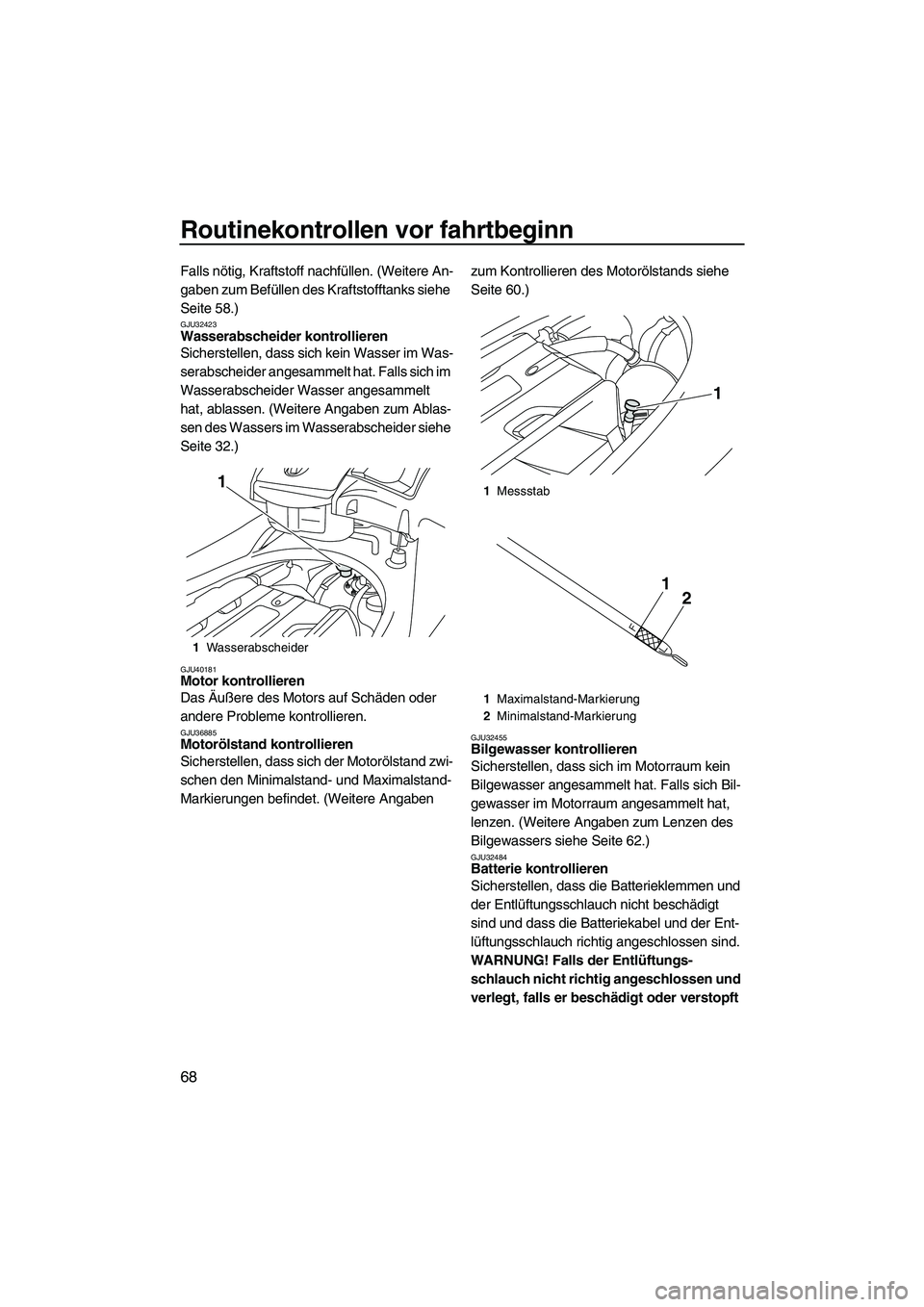

Routinekontrollen vor fahrtbeginn
68
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 58.)
GJU32423Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich im
Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 32.)
GJU40181Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36885Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand zwi-
schen den Minimalstand- und Maximalstand-
Markierungen befindet. (Weitere Angaben zum Kontrollieren des Motorölstands siehe
Seite 60.)GJU32455Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 62.)
GJU32484Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungs-
schlauch nicht richtig angeschlossen und
verlegt, falls er beschädigt oder verstopft
1Wasserabscheider
11Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
UF1W72G0.book Page 68 Friday, June 19, 2009 7:18 PM

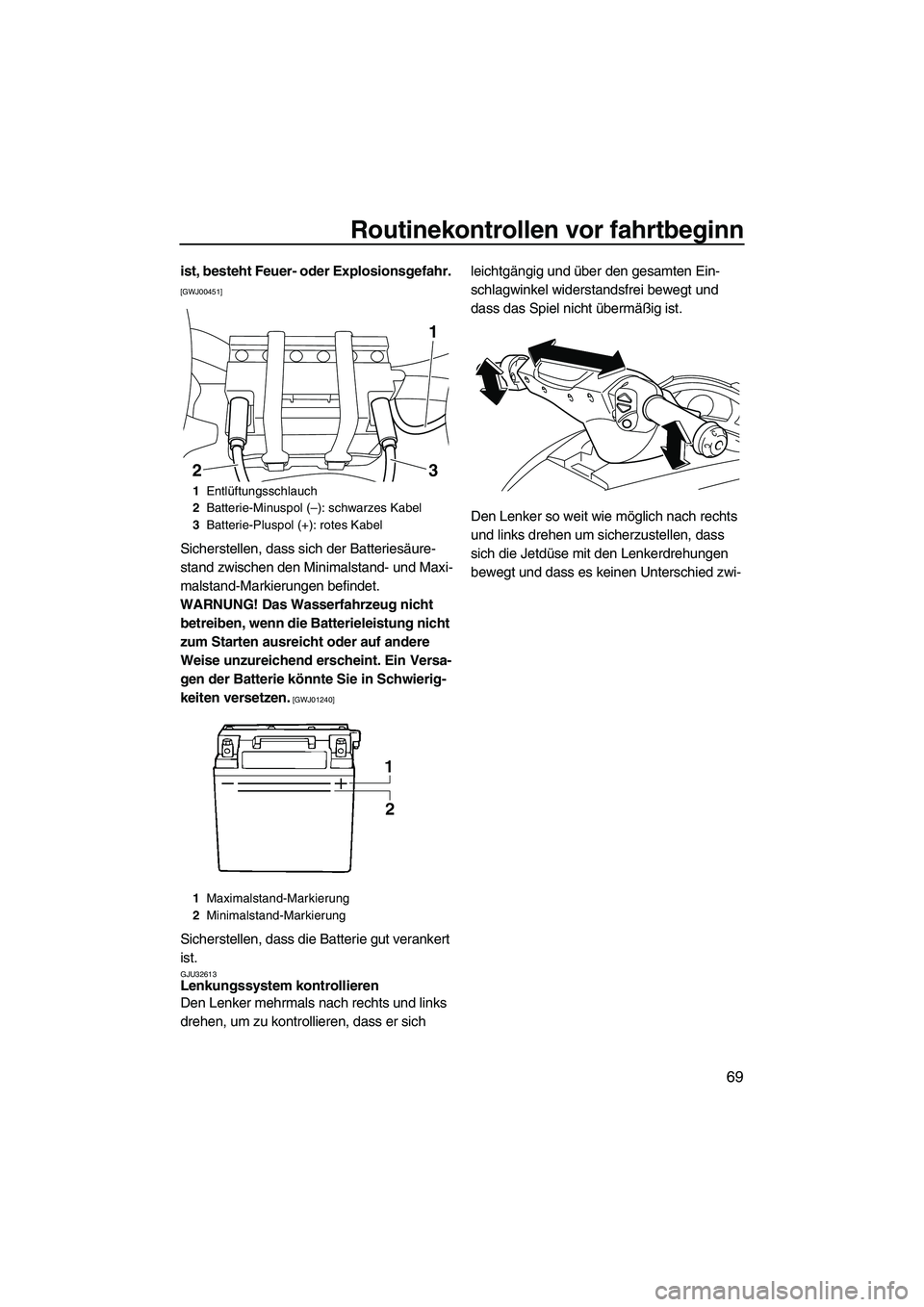

Routinekontrollen vor fahrtbeginn
69
ist, besteht Feuer- oder Explosionsgefahr.
[GWJ00451]
Sicherstellen, dass sich der Batteriesäure-
stand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01240]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32613Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1Entlüftungsschlauch
2Batterie-Minuspol (–): schwarzes Kabel
3Batterie-Pluspol (+): rotes Kabel
1Maximalstand-Markierung
2Minimalstand-Markierung
23
1
UF1W72G0.book Page 69 Friday, June 19, 2009 7:18 PM

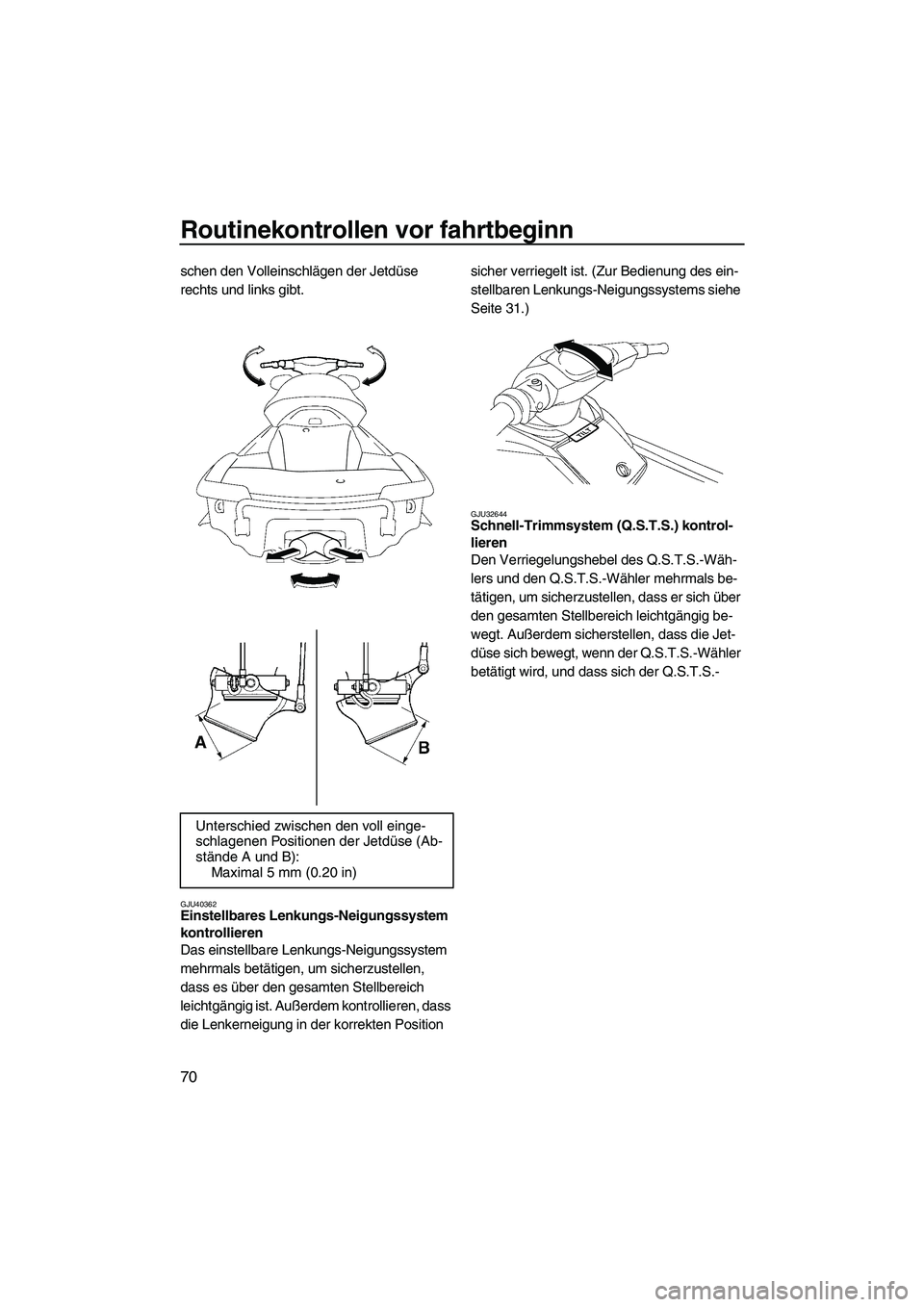

Routinekontrollen vor fahrtbeginn
70
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU40362Einstellbares Lenkungs-Neigungssystem
kontrollieren
Das einstellbare Lenkungs-Neigungssystem
mehrmals betätigen, um sicherzustellen,
dass es über den gesamten Stellbereich
leichtgängig ist. Außerdem kontrollieren, dass
die Lenkerneigung in der korrekten Position sicher verriegelt ist. (Zur Bedienung des ein-
stellbaren Lenkungs-Neigungssystems siehe
Seite 31.)
GJU32644Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
UF1W72G0.book Page 70 Friday, June 19, 2009 7:18 PM

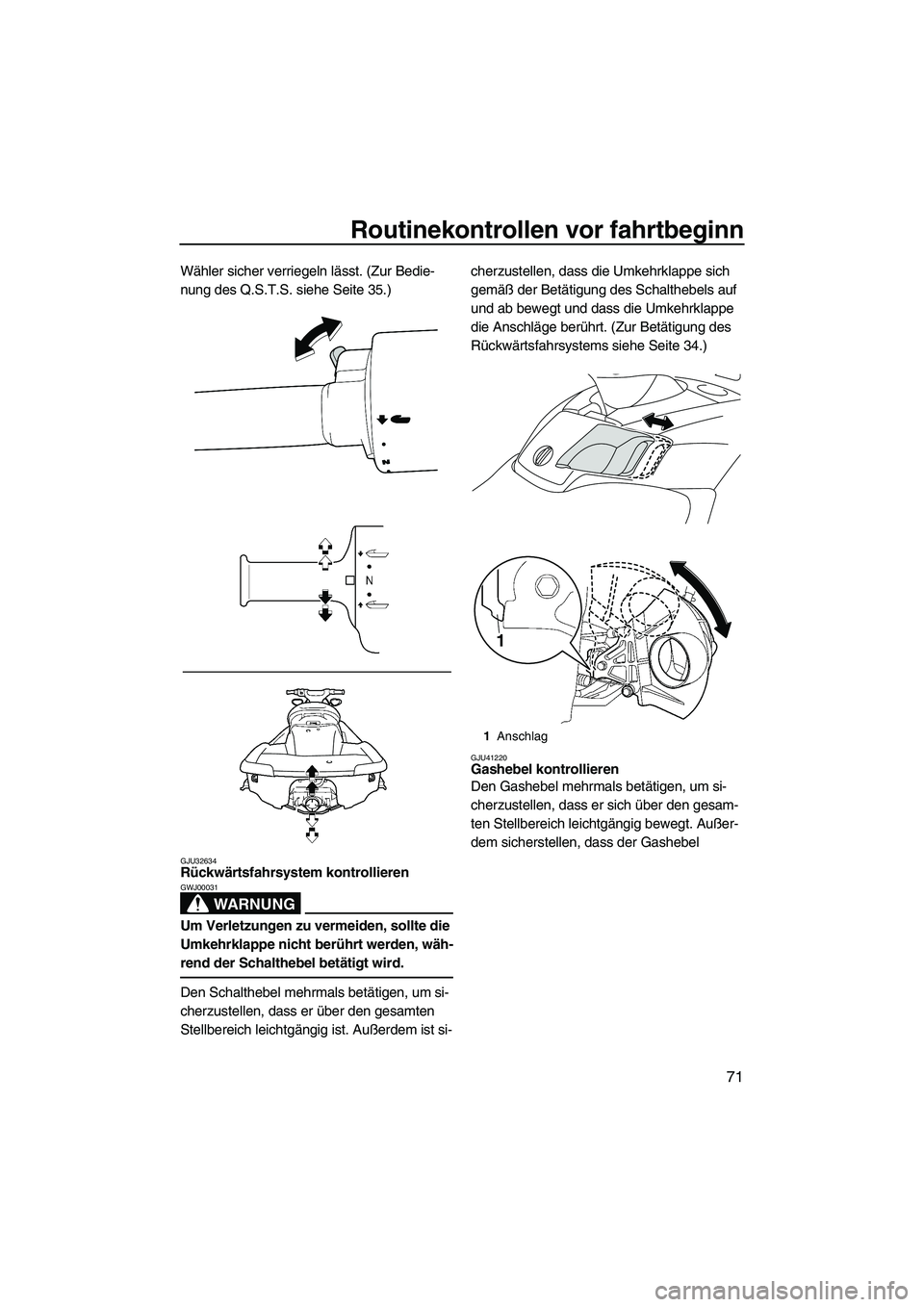

Routinekontrollen vor fahrtbeginn
71
Wähler sicher verriegeln lässt. (Zur Bedie-
nung des Q.S.T.S. siehe Seite 35.)
GJU32634Rückwärtsfahrsystem kontrollieren
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 34.)
GJU41220Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
1Anschlag
1
UF1W72G0.book Page 71 Friday, June 19, 2009 7:18 PM

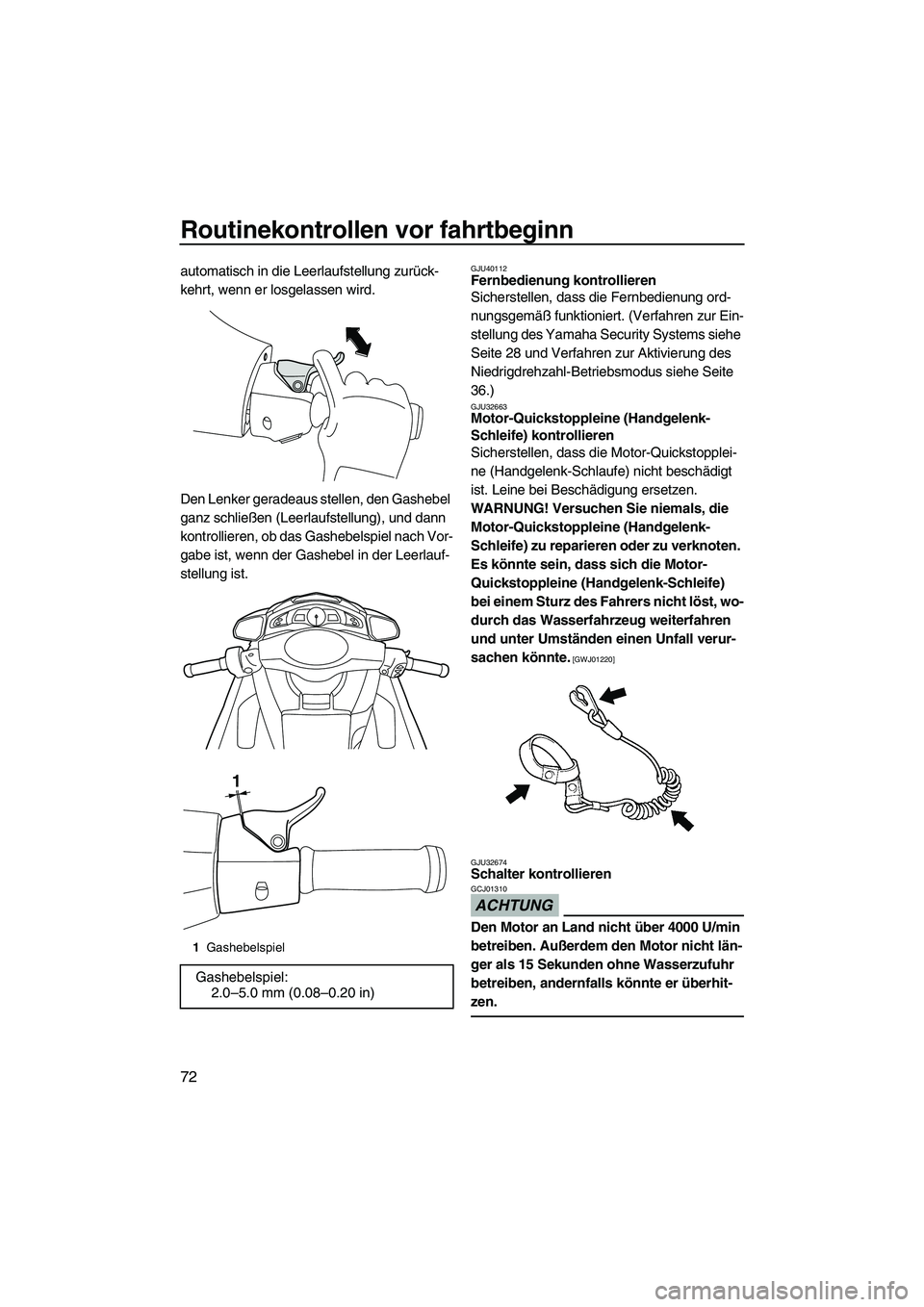

Routinekontrollen vor fahrtbeginn
72
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
Den Lenker geradeaus stellen, den Gashebel
ganz schließen (Leerlaufstellung), und dann
kontrollieren, ob das Gashebelspiel nach Vor-
gabe ist, wenn der Gashebel in der Leerlauf-
stellung ist.GJU40112Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 28 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
36.)
GJU32663Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die
Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01220]
GJU32674
Schalter kontrollieren
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
1
UF1W72G0.book Page 72 Friday, June 19, 2009 7:18 PM
