2010 YAMAHA FX SHO Betriebsanleitungen (in German)

Informationen zur Sicherheit
17
GJU30920

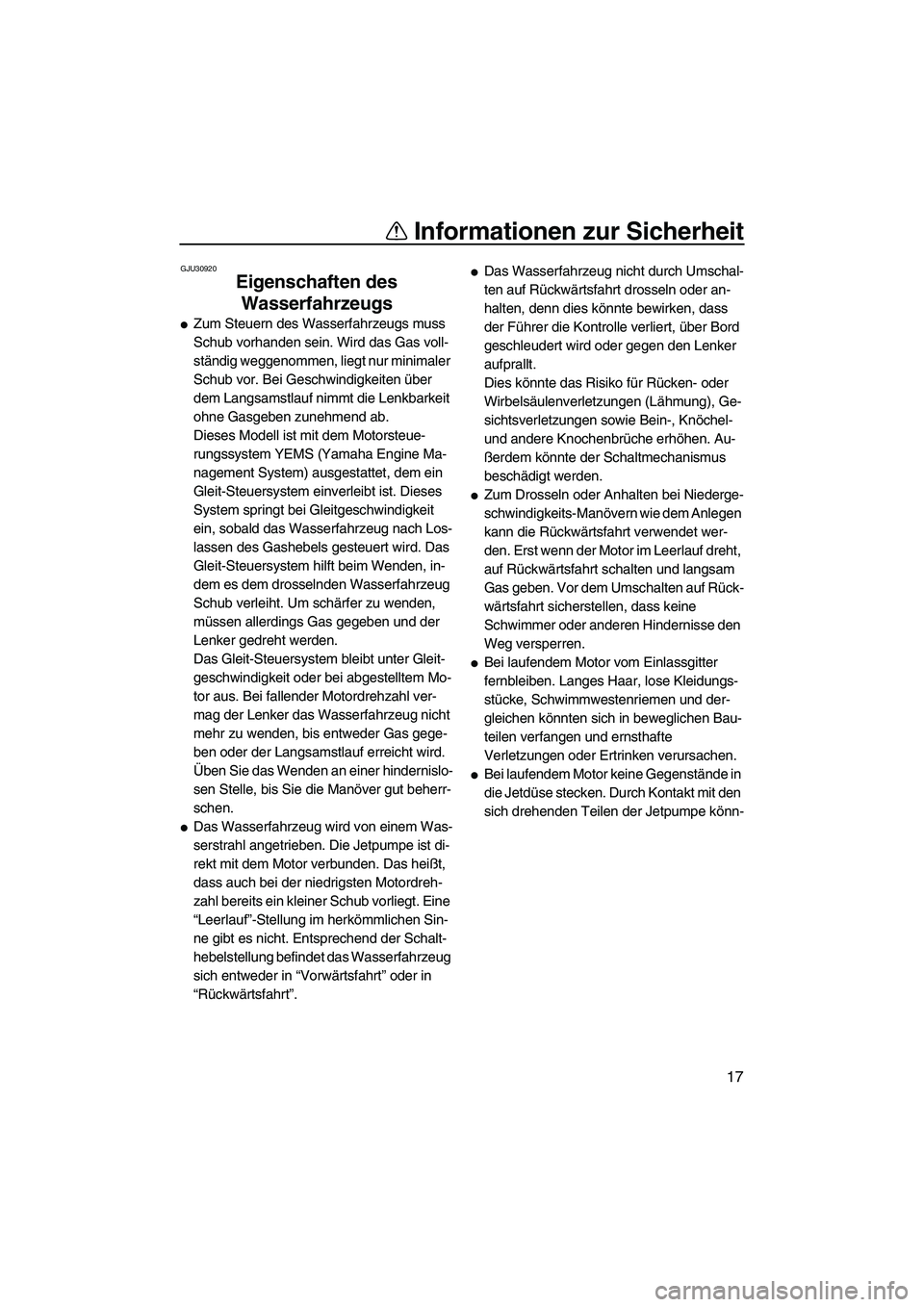

Eigenschaften des
Wasserfahrzeugs

Zum Steuern des Wasserfahrzeugs muss
Schub vorhanden sein. Wird das Gas voll-
ständig weggenommen, liegt nur minimaler
Schub vor. Bei Geschwindigkeiten über
dem Langsamstlauf nimmt die Lenkbarkeit
ohne Gasgeben zunehmend ab.
Dieses Modell ist mit dem Motorsteue-
rungssystem YEMS (Yamaha Engine Ma-
nagement System) ausgestattet, dem ein
Gleit-Steuersystem einverleibt ist. Dieses
System springt bei Gleitgeschwindigkeit
ein, sobald das Wasserfahrzeug nach Los-
lassen des Gashebels gesteuert wird. Das
Gleit-Steuersystem hilft beim Wenden, in-
dem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der
Lenker gedreht werden.
Das Gleit-Steuersystem bleibt unter Gleit-
geschwindigkeit oder bei abgestelltem Mo-
tor aus. Bei fallender Motordrehzahl ver-
mag der Lenker das Wasserfahrzeug nicht
mehr zu wenden, bis entweder Gas gege-
ben oder der Langsamstlauf erreicht wird.
Üben Sie das Wenden an einer hindernislo-
sen Stelle, bis Sie die Manöver gut beherr-
schen.

Das Wasserfahrzeug wird von einem Was-
serstrahl angetrieben. Die Jetpumpe ist di-
rekt mit dem Motor verbunden. Das heißt,
dass auch bei der niedrigsten Motordreh-
zahl bereits ein kleiner Schub vorliegt. Eine
“Leerlauf”-Stellung im herkömmlichen Sin-
ne gibt es nicht. Entsprechend der Schalt-
hebelstellung befindet das Wasserfahrzeug
sich entweder in “Vorwärtsfahrt” oder in
“Rückwärtsfahrt”.

Das Wasserfahrzeug nicht durch Umschal-
ten auf Rückwärtsfahrt drosseln oder an-
halten, denn dies könnte bewirken, dass
der Führer die Kontrolle verliert, über Bord
geschleudert wird oder gegen den Lenker
aufprallt.
Dies könnte das Risiko für Rücken- oder
Wirbelsäulenverletzungen (Lähmung), Ge-
sichtsverletzungen sowie Bein-, Knöchel-
und andere Knochenbrüche erhöhen. Au-
ßerdem könnte der Schaltmechanismus
beschädigt werden.

Zum Drosseln oder Anhalten bei Niederge-
schwindigkeits-Manövern wie dem Anlegen
kann die Rückwärtsfahrt verwendet wer-
den. Erst wenn der Motor im Leerlauf dreht,
auf Rückwärtsfahrt schalten und langsam
Gas geben. Vor dem Umschalten auf Rück-
wärtsfahrt sicherstellen, dass keine
Schwimmer oder anderen Hindernisse den
Weg versperren.

Bei laufendem Motor vom Einlassgitter
fernbleiben. Langes Haar, lose Kleidungs-
stücke, Schwimmwestenriemen und der-
gleichen könnten sich in beweglichen Bau-
teilen verfangen und ernsthafte
Verletzungen oder Ertrinken verursachen.

Bei laufendem Motor keine Gegenstände in
die Jetdüse stecken. Durch Kontakt mit den
sich drehenden Teilen der Jetpumpe könn-
UF1W72G0.book Page 17 Friday, June 19, 2009 7:18 PM

Informationen zur Sicherheit
18

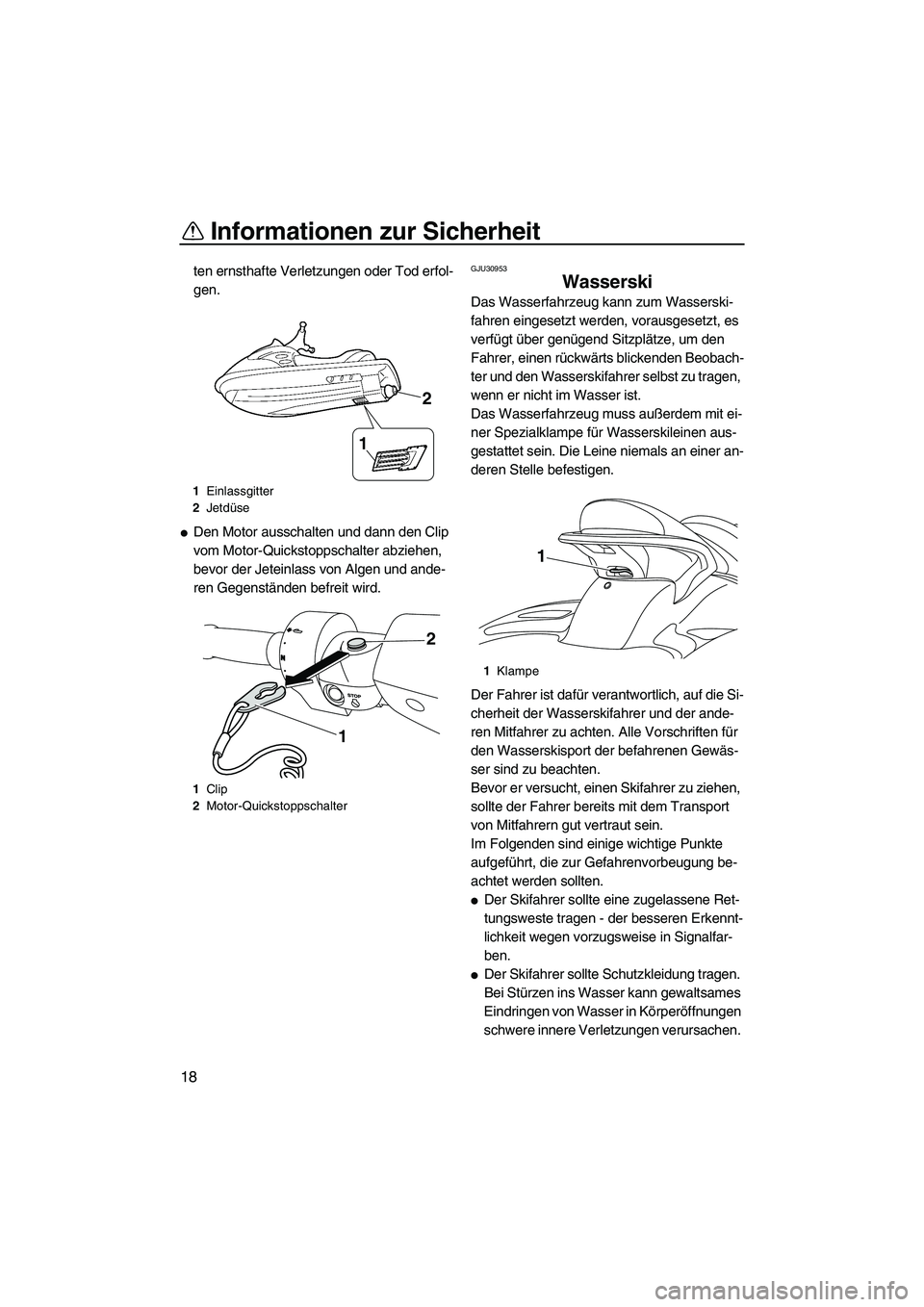

ten ernsthafte Verletzungen oder Tod erfol-
gen.

Den Motor ausschalten und dann den Clip
vom Motor-Quickstoppschalter abziehen,
bevor der Jeteinlass von Algen und ande-
ren Gegenständen befreit wird.
GJU30953
Wasserski
Das Wasserfahrzeug kann zum Wasserski-
fahren eingesetzt werden, vorausgesetzt, es
verfügt über genügend Sitzplätze, um den
Fahrer, einen rückwärts blickenden Beobach-
ter und den Wasserskifahrer selbst zu tragen,
wenn er nicht im Wasser ist.
Das Wasserfahrzeug muss außerdem mit ei-
ner Spezialklampe für Wasserskileinen aus-
gestattet sein. Die Leine niemals an einer an-
deren Stelle befestigen.
Der Fahrer ist dafür verantwortlich, auf die Si-
cherheit der Wasserskifahrer und der ande-
ren Mitfahrer zu achten. Alle Vorschriften für
den Wasserskisport der befahrenen Gewäs-
ser sind zu beachten.
Bevor er versucht, einen Skifahrer zu ziehen,
sollte der Fahrer bereits mit dem Transport
von Mitfahrern gut vertraut sein.
Im Folgenden sind einige wichtige Punkte
aufgeführt, die zur Gefahrenvorbeugung be-
achtet werden sollten.

Der Skifahrer sollte eine zugelassene Ret-
tungsweste tragen - der besseren Erkennt-
lichkeit wegen vorzugsweise in Signalfar-
ben.

Der Skifahrer sollte Schutzkleidung tragen.
Bei Stürzen ins Wasser kann gewaltsames
Eindringen von Wasser in Körperöffnungen
schwere innere Verletzungen verursachen.
1Einlassgitter
2Jetdüse
1Clip
2Motor-Quickstoppschalter
1
2
2
1
1Klampe
1
UF1W72G0.book Page 18 Friday, June 19, 2009 7:18 PM

Informationen zur Sicherheit
19

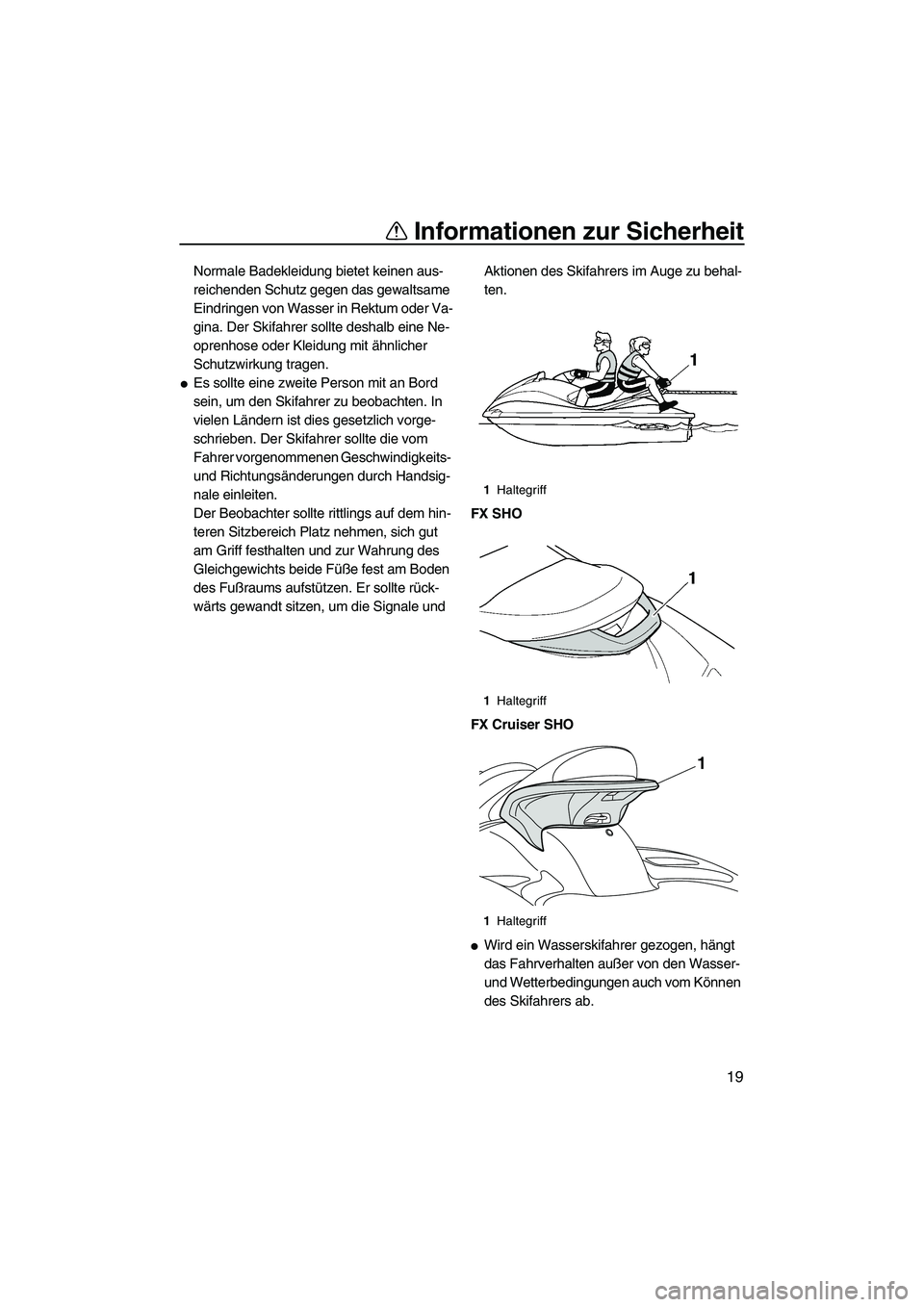

Normale Badekleidung bietet keinen aus-
reichenden Schutz gegen das gewaltsame
Eindringen von Wasser in Rektum oder Va-
gina. Der Skifahrer sollte deshalb eine Ne-
oprenhose oder Kleidung mit ähnlicher
Schutzwirkung tragen.

Es sollte eine zweite Person mit an Bord
sein, um den Skifahrer zu beobachten. In
vielen Ländern ist dies gesetzlich vorge-
schrieben. Der Skifahrer sollte die vom
Fahrer vorgenommenen Geschwindigkeits-
und Richtungsänderungen durch Handsig-
nale einleiten.
Der Beobachter sollte rittlings auf dem hin-
teren Sitzbereich Platz nehmen, sich gut
am Griff festhalten und zur Wahrung des
Gleichgewichts beide Füße fest am Boden
des Fußraums aufstützen. Er sollte rück-
wärts gewandt sitzen, um die Signale und Aktionen des Skifahrers im Auge zu behal-
ten.
FX SHO
FX Cruiser SHO

Wird ein Wasserskifahrer gezogen, hängt
das Fahrverhalten außer von den Wasser-
und Wetterbedingungen auch vom Können
des Skifahrers ab.
1Haltegriff
1Haltegriff
1Haltegriff
1
UF1W72G0.book Page 19 Friday, June 19, 2009 7:18 PM

Informationen zur Sicherheit
20

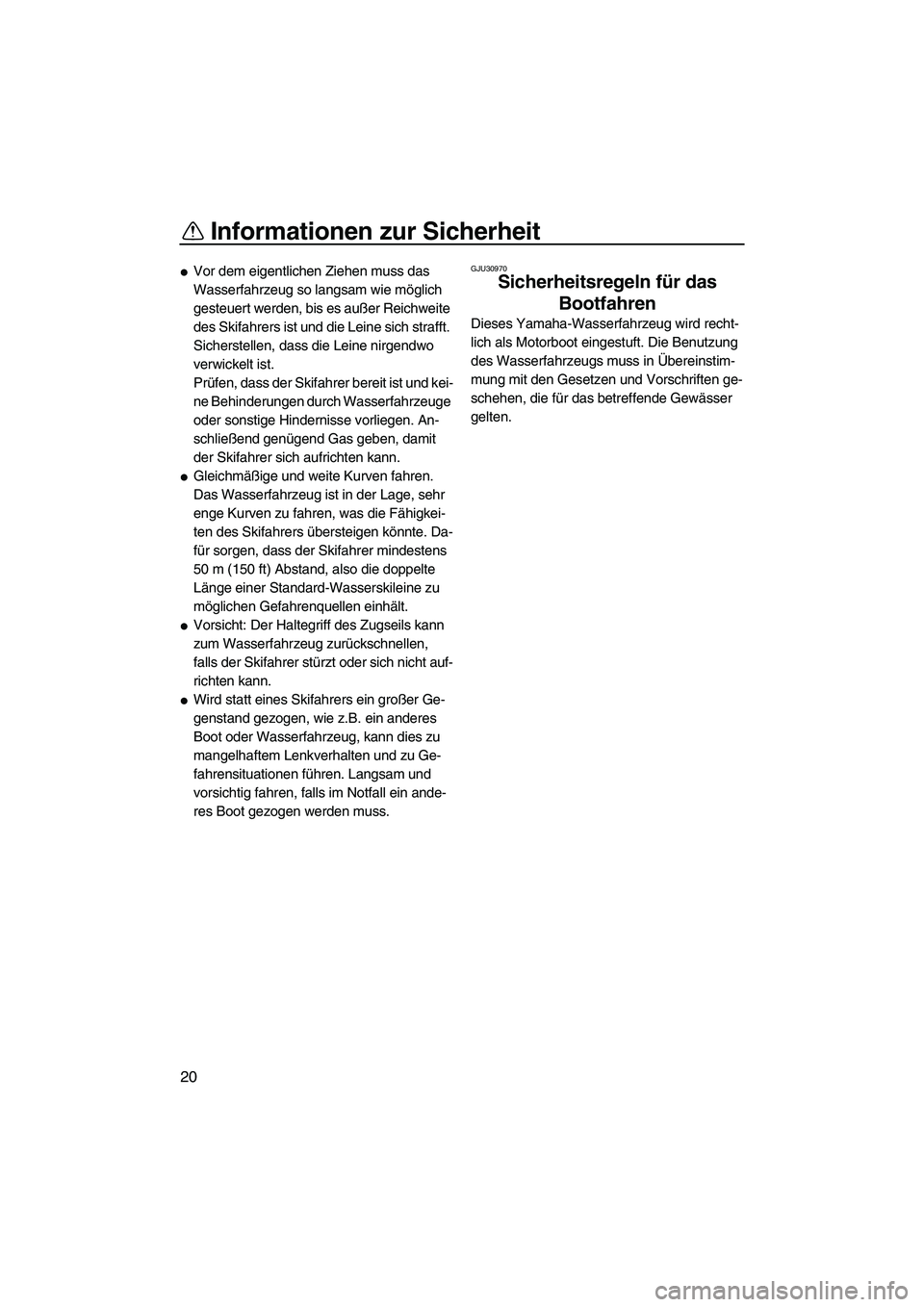

Vor dem eigentlichen Ziehen muss das
Wasserfahrzeug so langsam wie möglich
gesteuert werden, bis es außer Reichweite
des Skifahrers ist und die Leine sich strafft.
Sicherstellen, dass die Leine nirgendwo
verwickelt ist.
Prüfen, dass der Skifahrer bereit ist und kei-
ne Behinderungen durch Wasserfahrzeuge
oder sonstige Hindernisse vorliegen. An-
schließend genügend Gas geben, damit
der Skifahrer sich aufrichten kann.

Gleichmäßige und weite Kurven fahren.
Das Wasserfahrzeug ist in der Lage, sehr
enge Kurven zu fahren, was die Fähigkei-
ten des Skifahrers übersteigen könnte. Da-
für sorgen, dass der Skifahrer mindestens
50 m (150 ft) Abstand, also die doppelte
Länge einer Standard-Wasserskileine zu
möglichen Gefahrenquellen einhält.

Vorsicht: Der Haltegriff des Zugseils kann
zum Wasserfahrzeug zurückschnellen,
falls der Skifahrer stürzt oder sich nicht auf-
richten kann.

Wird statt eines Skifahrers ein großer Ge-
genstand gezogen, wie z.B. ein anderes
Boot oder Wasserfahrzeug, kann dies zu
mangelhaftem Lenkverhalten und zu Ge-
fahrensituationen führen. Langsam und
vorsichtig fahren, falls im Notfall ein ande-
res Boot gezogen werden muss.
GJU30970
Sicherheitsregeln für das
Bootfahren
Dieses Yamaha-Wasserfahrzeug wird recht-
lich als Motorboot eingestuft. Die Benutzung
des Wasserfahrzeugs muss in Übereinstim-
mung mit den Gesetzen und Vorschriften ge-
schehen, die für das betreffende Gewässer
gelten.
UF1W72G0.book Page 20 Friday, June 19, 2009 7:18 PM

Informationen zur Sicherheit
21
GJU30991

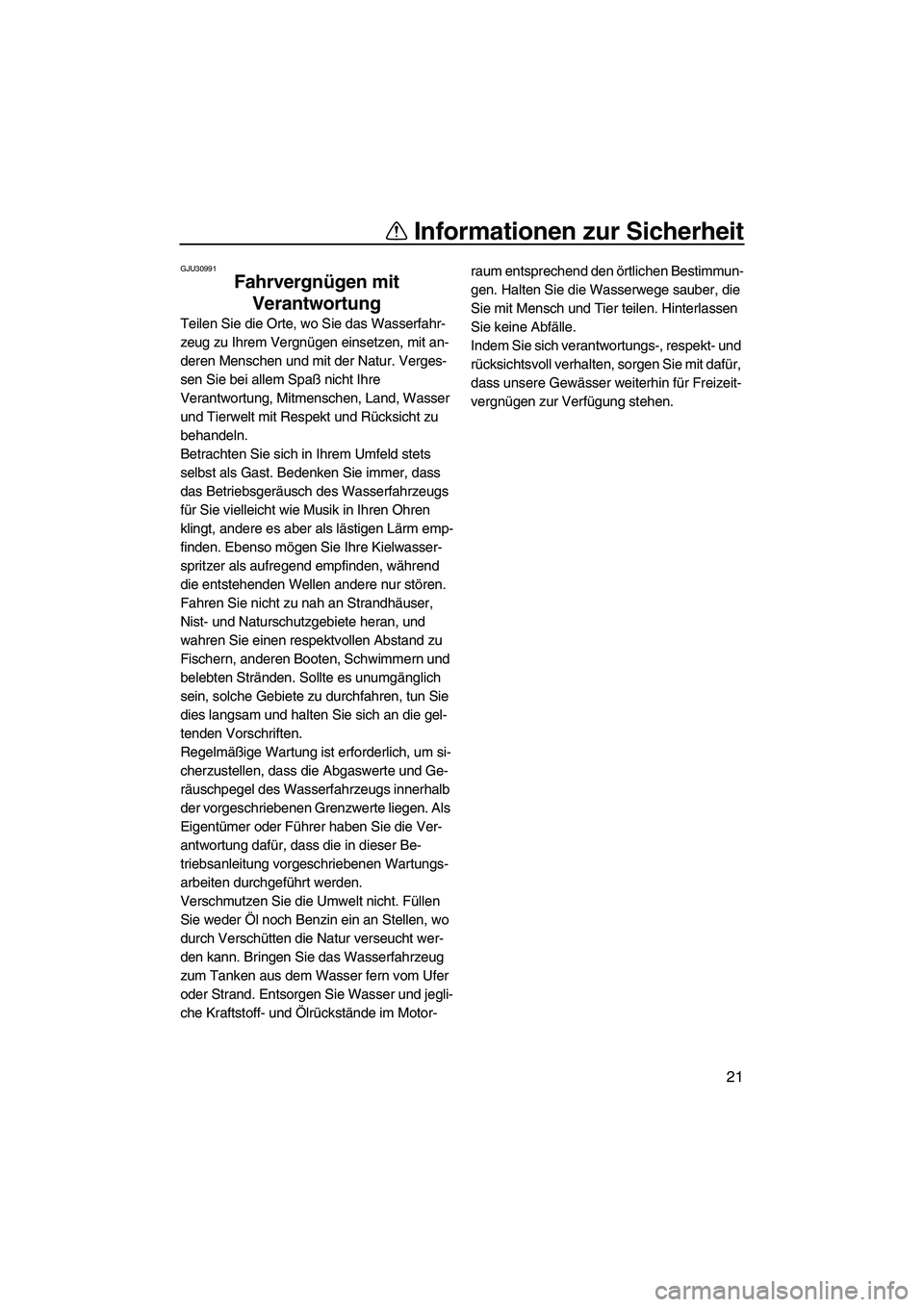

Fahrvergnügen mit
Verantwortung
Teilen Sie die Orte, wo Sie das Wasserfahr-
zeug zu Ihrem Vergnügen einsetzen, mit an-
deren Menschen und mit der Natur. Verges-
sen Sie bei allem Spaß nicht Ihre
Verantwortung, Mitmenschen, Land, Wasser
und Tierwelt mit Respekt und Rücksicht zu
behandeln.
Betrachten Sie sich in Ihrem Umfeld stets
selbst als Gast. Bedenken Sie immer, dass
das Betriebsgeräusch des Wasserfahrzeugs
für Sie vielleicht wie Musik in Ihren Ohren
klingt, andere es aber als lästigen Lärm emp-
finden. Ebenso mögen Sie Ihre Kielwasser-
spritzer als aufregend empfinden, während
die entstehenden Wellen andere nur stören.
Fahren Sie nicht zu nah an Strandhäuser,
Nist- und Naturschutzgebiete heran, und
wahren Sie einen respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und
belebten Stränden. Sollte es unumgänglich
sein, solche Gebiete zu durchfahren, tun Sie
dies langsam und halten Sie sich an die gel-
tenden Vorschriften.
Regelmäßige Wartung ist erforderlich, um si-
cherzustellen, dass die Abgaswerte und Ge-
räuschpegel des Wasserfahrzeugs innerhalb
der vorgeschriebenen Grenzwerte liegen. Als
Eigentümer oder Führer haben Sie die Ver-
antwortung dafür, dass die in dieser Be-
triebsanleitung vorgeschriebenen Wartungs-
arbeiten durchgeführt werden.
Verschmutzen Sie die Umwelt nicht. Füllen
Sie weder Öl noch Benzin ein an Stellen, wo
durch Verschütten die Natur verseucht wer-
den kann. Bringen Sie das Wasserfahrzeug
zum Tanken aus dem Wasser fern vom Ufer
oder Strand. Entsorgen Sie Wasser und jegli-
che Kraftstoff- und Ölrückstände im Motor-raum entsprechend den örtlichen Bestimmun-
gen. Halten Sie die Wasserwege sauber, die
Sie mit Mensch und Tier teilen. Hinterlassen
Sie keine Abfälle.
Indem Sie sich verantwortungs-, respekt- und
rücksichtsvoll verhalten, sorgen Sie mit dafür,
dass unsere Gewässer weiterhin für Freizeit-
vergnügen zur Verfügung stehen.
UF1W72G0.book Page 21 Friday, June 19, 2009 7:18 PM

Beschreibung
22
GJU40302

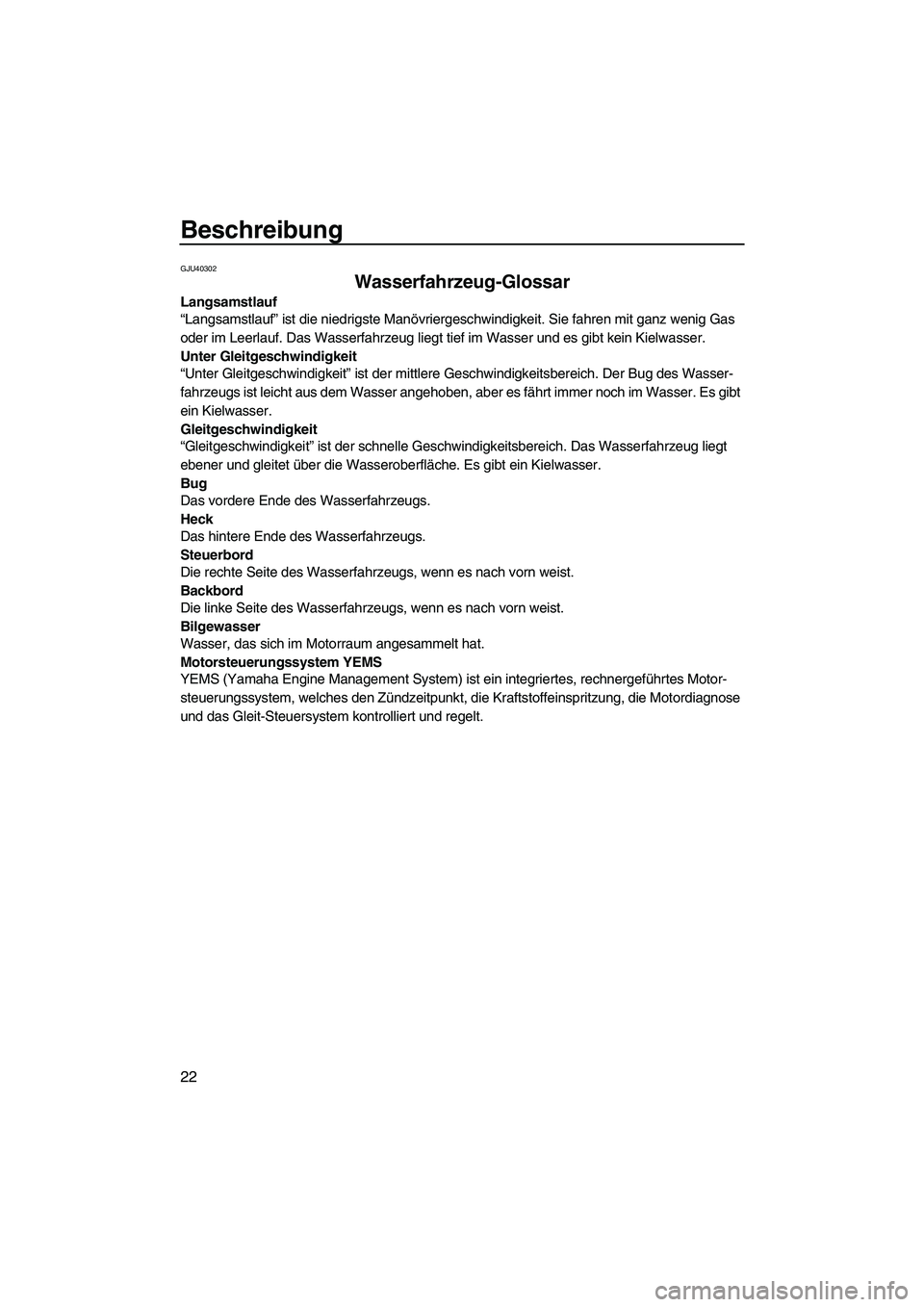

Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschwindigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
Motorsteuerungssystem YEMS
YEMS (Yamaha Engine Management System) ist ein integriertes, rechnergeführtes Motor-
steuerungssystem, welches den Zündzeitpunkt, die Kraftstoffeinspritzung, die Motordiagnose
und das Gleit-Steuersystem kontrolliert und regelt.
UF1W72G0.book Page 22 Friday, June 19, 2009 7:18 PM

Beschreibung
23
GJU31011

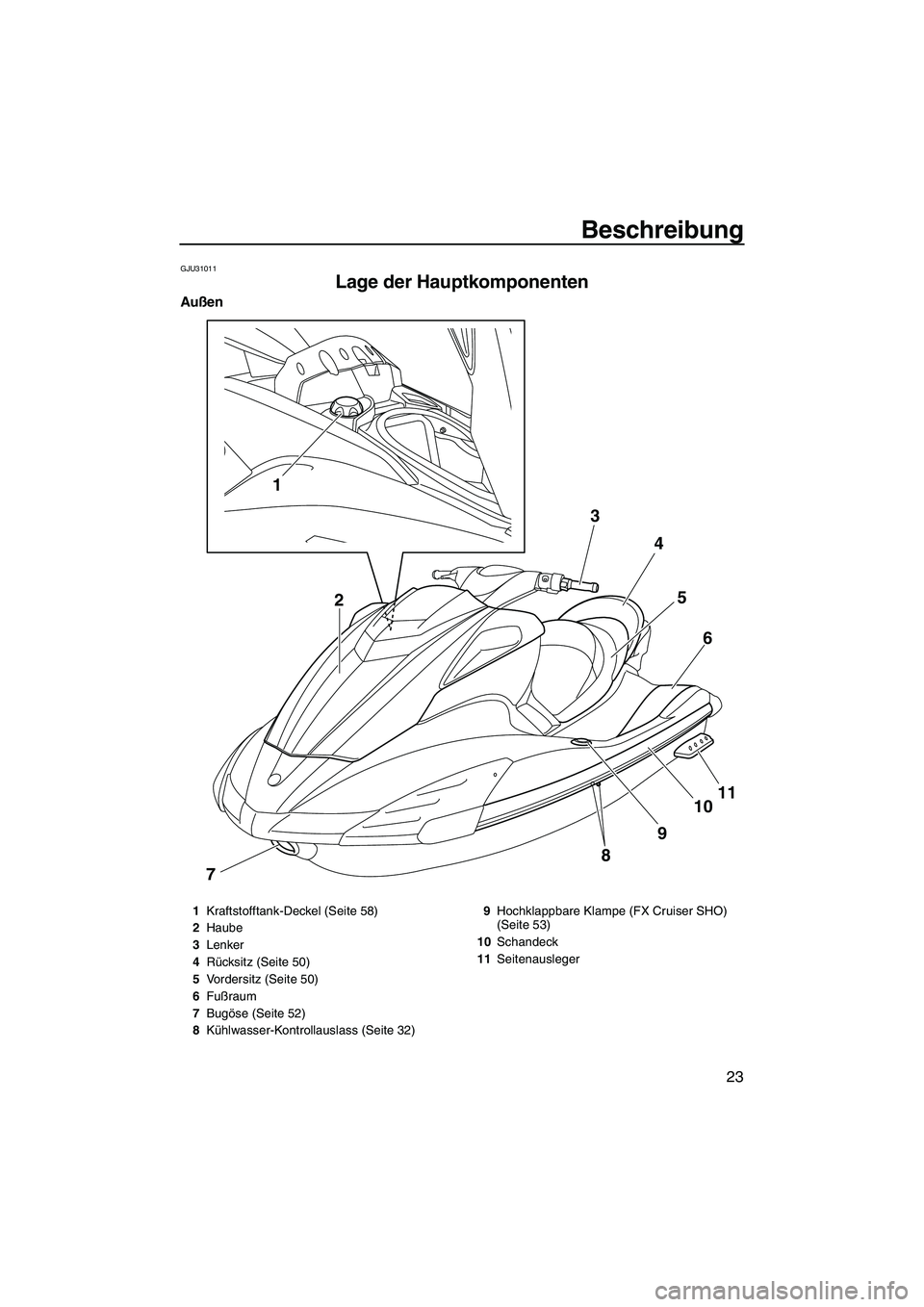

Lage der Hauptkomponenten
Außen
1
8
791011 6 5 4 3
2
1Kraftstofftank-Deckel (Seite 58)
2Haube
3Lenker
4Rücksitz (Seite 50)
5Vordersitz (Seite 50)
6Fußraum
7Bugöse (Seite 52)
8Kühlwasser-Kontrollauslass (Seite 32)9Hochklappbare Klampe (FX Cruiser SHO)
(Seite 53)
10Schandeck
11Seitenausleger
UF1W72G0.book Page 23 Friday, June 19, 2009 7:18 PM

Beschreibung
24
4
3
2
5
67 8 9 10
1
1211

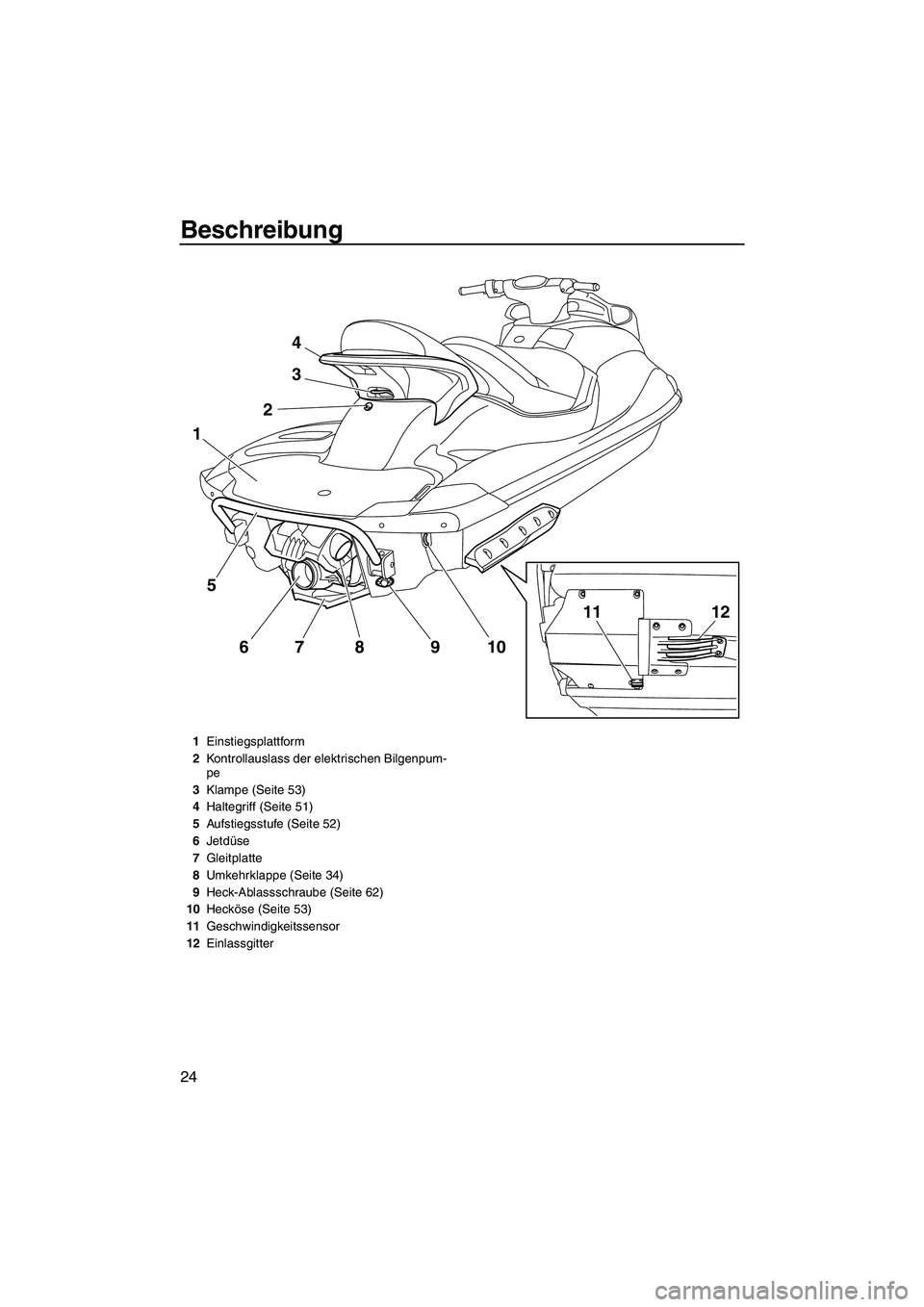

1Einstiegsplattform
2Kontrollauslass der elektrischen Bilgenpum-
pe
3Klampe (Seite 53)
4Haltegriff (Seite 51)
5Aufstiegsstufe (Seite 52)
6Jetdüse
7Gleitplatte
8Umkehrklappe (Seite 34)
9Heck-Ablassschraube (Seite 62)
10Hecköse (Seite 53)
11Geschwindigkeitssensor
12Einlassgitter
UF1W72G0.book Page 24 Friday, June 19, 2009 7:18 PM
