2010 Seat Altea XL Betriebsanleitung (in German)

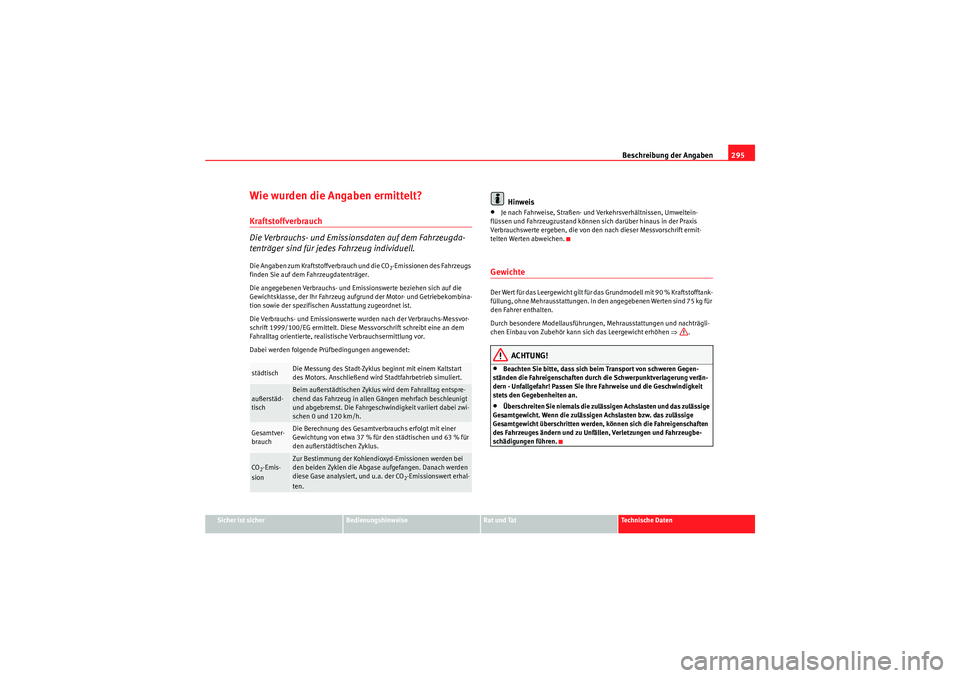

Beschreibung der Angaben295
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug aufgrund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist.
Die Verbrauchs- und Emissionswerte wurden nach der Verbrauchs-Messvor-
schrift 1999/100/EG ermittelt. Diese Messvorschrift schreibt eine an dem
Fahralltag orientierte, realistische Verbrauchsermittlung vor.
Dabei werden folgende Prüfbedingungen angewendet:
Hinweis
•Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.•Überschreiten Sie niemals die zuläss igen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfällen, Verletzungen und Fahrzeugbe-
schädigungen führen.
städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart
des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstäd-
tisch
Beim außerstädtischen Zyklus wird dem Fahralltag entspre-
chend das Fahrzeug in allen Gängen mehrfach beschleunigt
und abgebremst. Die Fahrgeschwindigkeit variiert dabei zwi-
schen 0 und 120 km/h.
Gesamtver-
brauch
Die Berechnung des Gesamtverbrauchs erfolgt mit einer
Gewichtung von etwa 37 % für den städtischen und 63 % für
den außerstädtischen Zyklus.
CO2-Emis-
sion
Zur Bestimmung der Kohlendioxyd-Emissionen werden bei
den beiden Zyklen die Abgase aufgefangen. Danach werden
diese Gase analysiert, und u.a. der CO
2-Emissionswert erhal-
ten.
AlteaXL_DE.book Seite 295 Dienstag, 1. September 2009 9:25 09

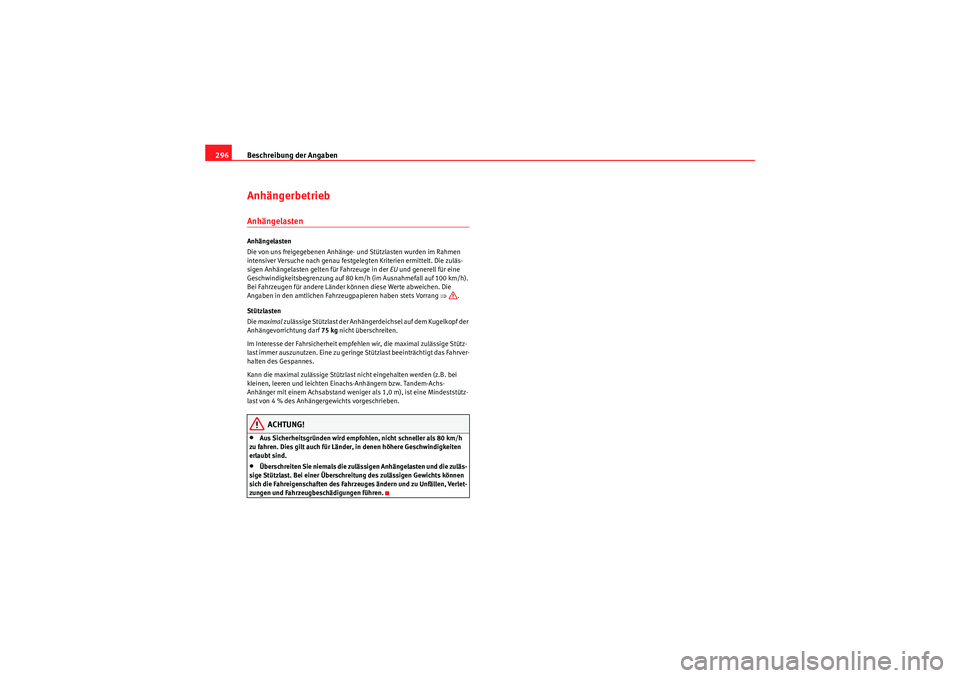

Beschreibung der Angaben
296AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand wenige r als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•Aus Sicherheitsgründen wird empfohlen, nicht schneller als 80 km/h
zu fahren. Dies gilt auch für Länder, in denen höhere Geschwindigkeiten
erlaubt sind.•Überschreiten Sie niemals die zuläss igen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
AlteaXL_DE.book Seite 296 Dienstag, 1. September 2009 9:25 09

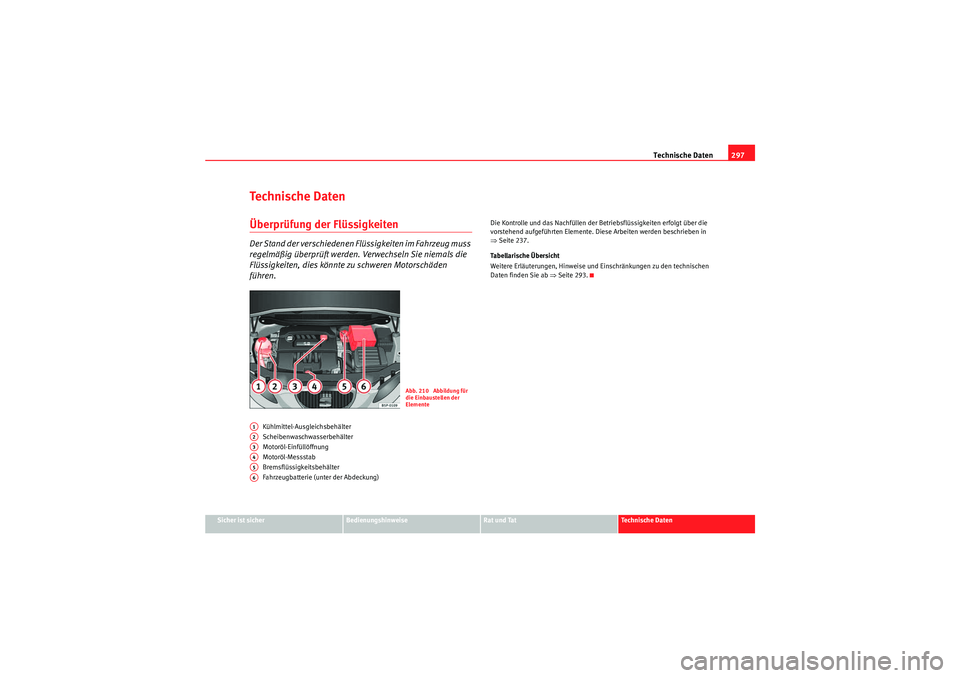

Technische Daten297
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Te c h n i s c h e D a t e nÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 237.
Ta b e l l a r i s ch e Ü b e r s i c h t
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 293.
Abb. 210 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
AlteaXL_DE.book Seite 297 Dienstag, 1. September 2009 9:25 09

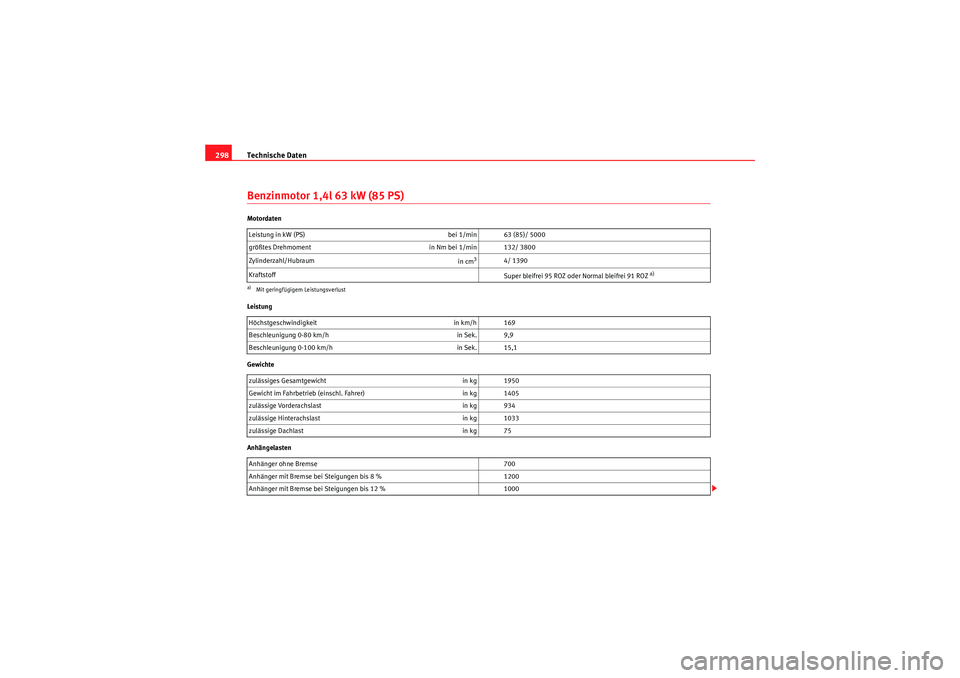

Technische Daten
298Benzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei 1/min 63 (85)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 169
Beschleunigung 0-80 km/h in Sek. 9,9
Beschleunigung 0-100 km/h in Sek. 15,1
zulässiges Gesamtgewicht in kg 1950
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1405
zulässige Vorderachslast in kg 934
zulässige Hinterachslast in kg 1033
zulässige Dachlast in kg 75
Anhänger ohne Bremse 700
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
AlteaXL_DE.book Seite 298 Dienstag, 1. September 2009 9:25 09

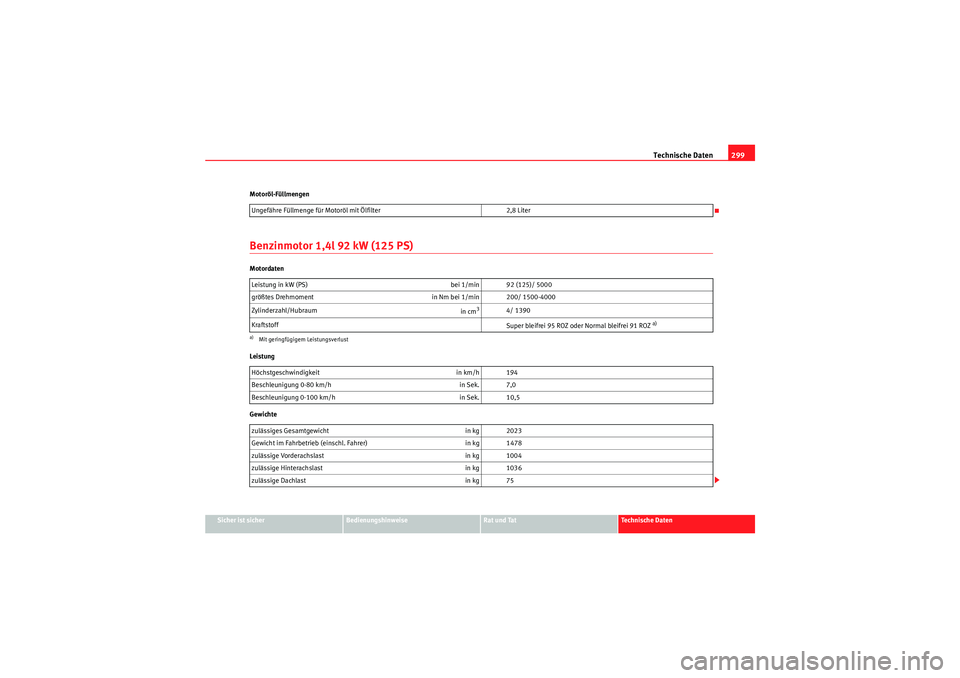

Technische Daten299
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Motoröl-Füllmengen
Benzinmotor 1,4l 92 kW (125 PS)Motordaten
Leistung
Gewichte
Ungefähre Füllmenge für Motoröl mit Ölfilter
2,8 Liter
Leistung in kW (PS) bei 1/min 92 (125)/ 5000
größtes Drehmoment in Nm bei 1/min 200/ 1500-4000
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 194
Beschleunigung 0-80 km/h in Sek. 7,0
Beschleunigung 0-100 km/h in Sek. 10,5
zulässiges Gesamtgewicht in kg 2023
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1478
zulässige Vorderachslast in kg 1004
zulässige Hinterachslast in kg 1036
zulässige Dachlast in kg 75
AlteaXL_DE.book Seite 299 Dienstag, 1. September 2009 9:25 09

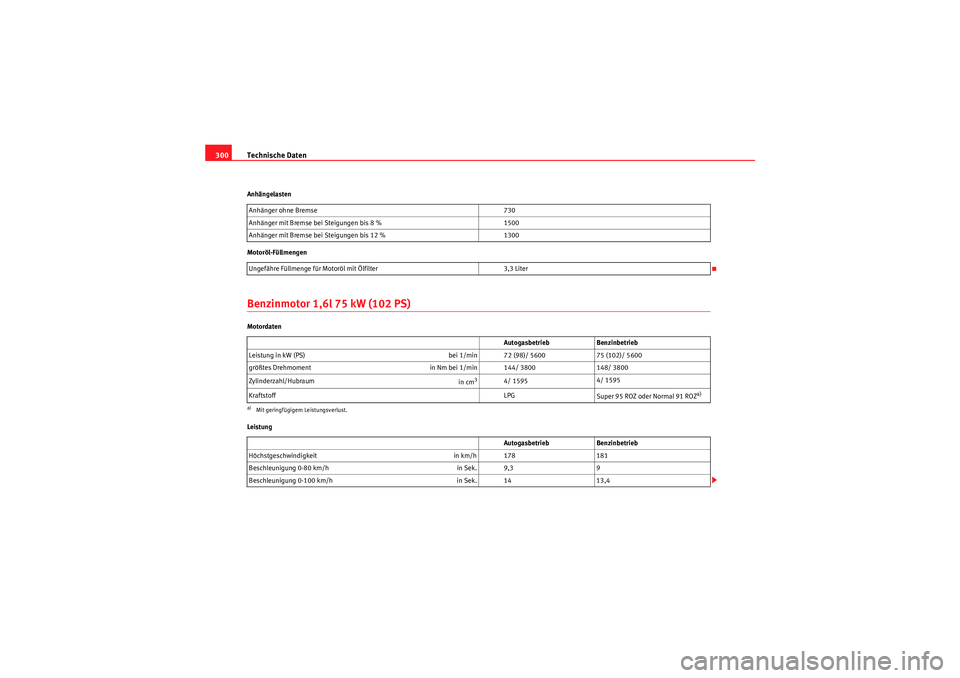

Technische Daten
300Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,6l 75 kW (102 PS)Motordaten
Leistung Anhänger ohne Bremse
730
Anhänger mit Bremse bei Steigungen bis 8 % 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1300
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,3 Liter
Autogasbetrieb Benzinbetrieb
Leistung in kW (PS) bei 1/min 72 (98)/ 560075 (102)/ 5600
größtes Drehmoment in Nm bei 1/min 144/ 3800148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 15954/ 1595
Kraftstoff LPG
Super 95 ROZ oder Normal 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust.
Autogasbetrieb Benzinbetrieb
Höchstgeschwindigkeit in km/h 178181
Beschleunigung 0-80 km/h in Sek. 9,39
Beschleunigung 0-100 km/h in Sek. 1413,4
AlteaXL_DE.book Seite 300 Dienstag, 1. September 2009 9:25 09

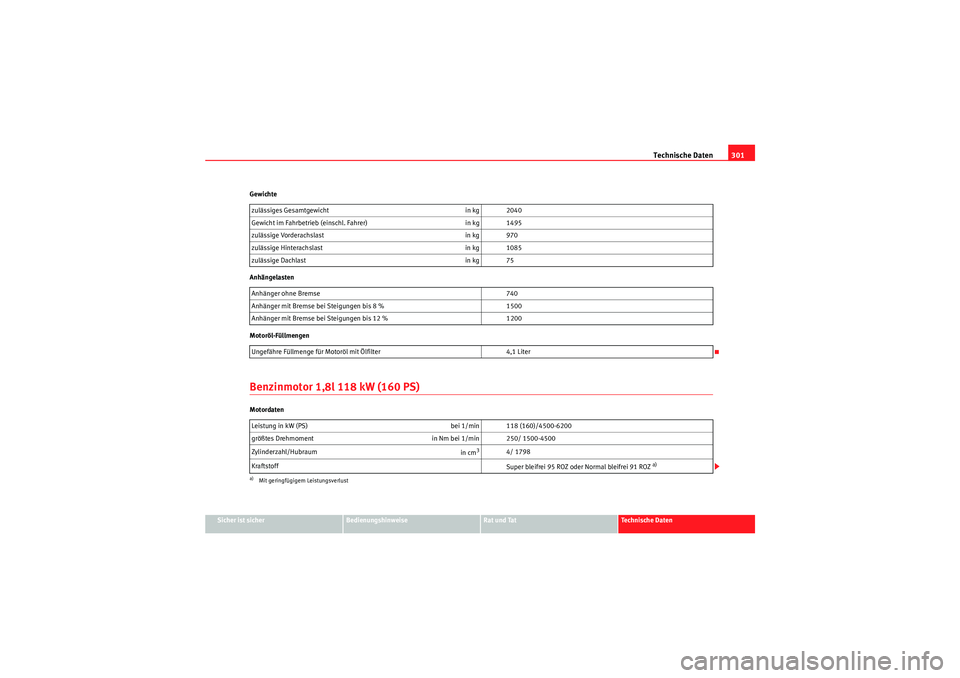

Technische Daten301
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,8l 118 kW (160 PS)Motordaten
zulässiges Gesamtgewicht
in kg 2040
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1495
zulässige Vorderachslast in kg 970
zulässige Hinterachslast in kg 1085
zulässige Dachlast in kg 75
Anhänger ohne Bremse 740
Anhänger mit Bremse bei Steigungen bis 8 % 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1200
Ungefähre Füllmenge für Motoröl mit Ölfilter 4,1 Liter
Leistung in kW (PS) bei 1/min 118 (160)/4500-6200
größtes Drehmoment in Nm bei 1/min 250/ 1500-4500
Zylinderzahl/Hubraum in cm
3
4/ 1798
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust
AlteaXL_DE.book Seite 301 Dienstag, 1. September 2009 9:25 09

Technische Daten
302Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen Schaltgetriebe
Automatikgetriebe
Höchstgeschwindigkeit in km/h 210210
Beschleunigung 0-80 km/h in Sek. 6,06,0
Beschleunigung 0-100 km/h in Sek. 8,68,6
Schaltgetriebe Automatikgetriebe
zulässiges Höchstgewicht in kg 20502070
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 15051525
zulässige Vorderachslast in kg 10681068
zulässige Hinterachslast in kg 10431043
zulässige Dachlast in kg 7575
Anhänger ohne Bremse 750
Anhänger mit Bremse bei Steigungen bis 8 % 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1400
Füllmengen für Motoröl mit Ölfilter 4,6 Liter
AlteaXL_DE.book Seite 302 Dienstag, 1. September 2009 9:25 09
