2010 Seat Altea XL Betriebsanleitung (in German)

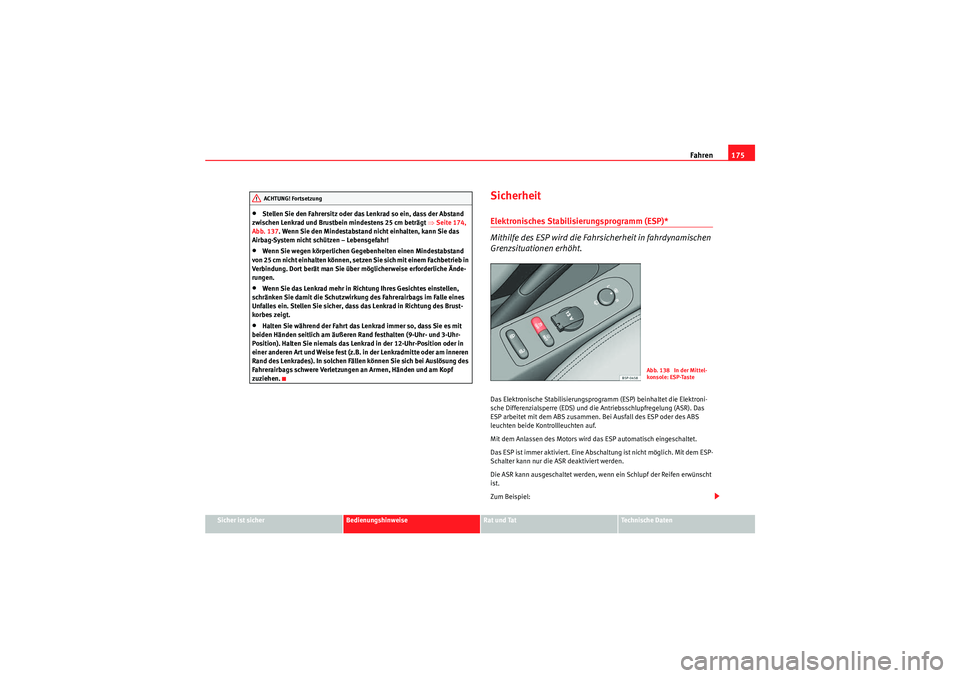

Fahren175
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•Stellen Sie den Fahrersitz oder das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒Seite 174,
Abb. 137 . Wenn Sie den Mindestabstand nicht einhalten, kann Sie das
Airbag-System nicht schützen – Lebensgefahr!•Wenn Sie wegen körperlichen Gegebenheiten einen Mindestabstand
von 25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb in
Verbindung. Dort berät man Sie über möglicherweise erforderliche Ände-
rungen.•Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.•Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12-Uhr-Position oder in
einer anderen Art und Weise fest (z.B. in der Lenkradmitte oder am inneren
Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslösung des
Fahrerairbags schwere Verletzungen an Armen, Händen und am Kopf
zuziehen.
SicherheitElektronisches Stabilisierungsprogramm (ESP)*
Mithilfe des ESP wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.Das Elektronische Stabilisierungsprogramm (ESP) beinhaltet die Elektroni-
sche Differenzialsperre (EDS) und die Antriebsschlupfregelung (ASR). Das
ESP arbeitet mit dem ABS zusammen. Bei Ausfall des ESP oder des ABS
leuchten beide Kontrollleuchten auf.
Mit dem Anlassen des Motors wird das ESP automatisch eingeschaltet.
Das ESP ist immer aktiviert. Eine Abschaltung ist nicht möglich. Mit dem ESP-
Schalter kann nur die ASR deaktiviert werden.
Die ASR kann ausgeschaltet werden, wenn ein Schlupf der Reifen erwünscht
ist.
Zum Beispiel:
ACHTUNG! Fortsetzung
Abb. 138 In der Mittel-
konsole: ESP-Taste
AlteaXL_DE.book Seite 175 Dienstag, 1. September 2009 9:25 09

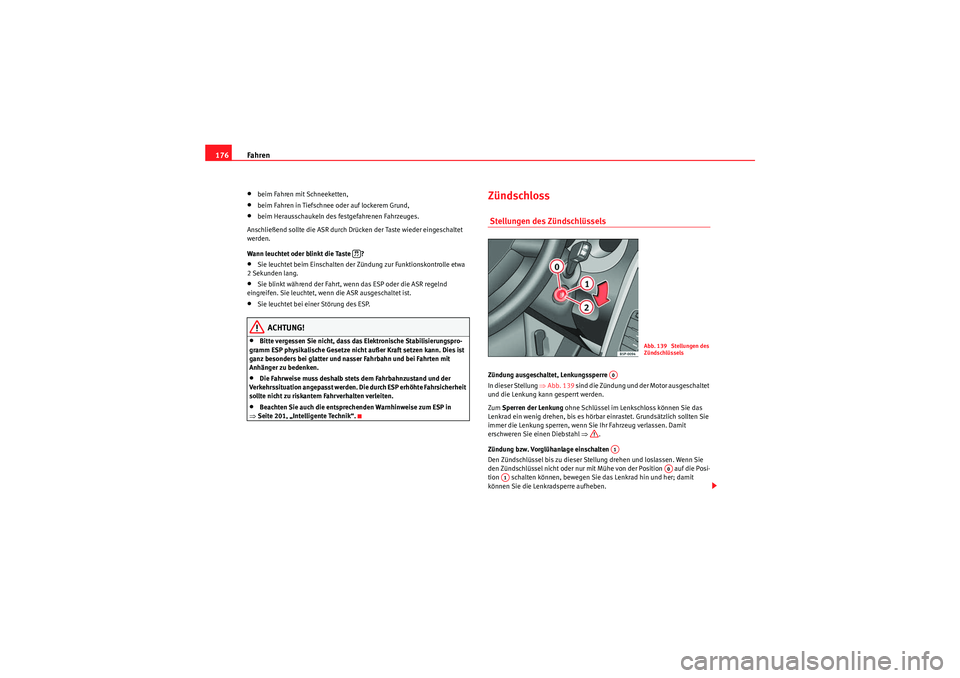

Fahren
176•beim Fahren mit Schneeketten,•beim Fahren in Tiefschnee oder auf lockerem Grund,•beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte die ASR durch Drücken der Taste wieder eingeschaltet
werden.
Wann leuchtet oder blinkt die Taste ?•Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang.•Sie blinkt während der Fahrt, wenn das ESP oder die ASR regelnd
eingreifen. Sie leuchtet, wenn die ASR ausgeschaltet ist.•Sie leuchtet bei einer Störung des ESP.ACHTUNG!
•Bitte vergessen Sie nicht, dass das Elektronische Stabilisierungspro-
gramm ESP physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.•Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.•Beachten Sie auch die entsprechenden Warnhinweise zum ESP in
⇒ Seite 201, „Intelligente Technik“.
Zündschloss Stellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 139 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit
erschweren Sie einen Diebstahl ⇒.
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zu dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben.

Abb. 139 Stellungen des
Zündschlüssels
A0A1
A0
A1
AlteaXL_DE.book Seite 176 Dienstag, 1. September 2009 9:25 09

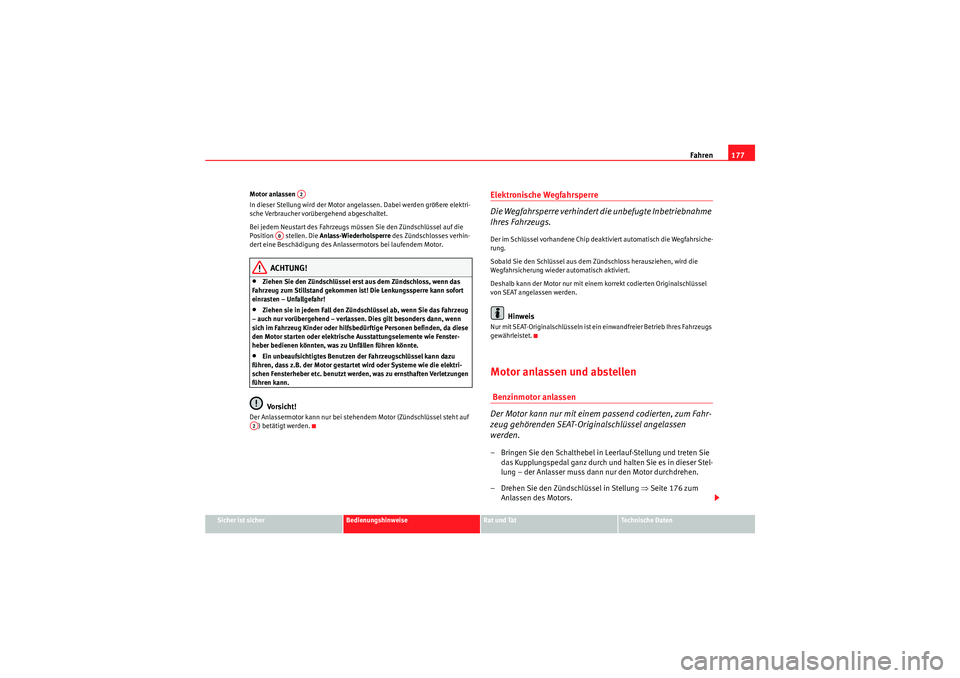

Fahren177
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Motor anlassen
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die
Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenkungssperre kann sofort
einrasten – Unfallgefahr!•Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.•Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z.B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werd en, was zu ernsthaften Verletzungen
führen kann.Vo rsi ch t!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Elektronische Wegfahrsperre
Die Wegfahrsperre verhindert die unbefugte Inbetriebnahme
Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deaktiviert automatisch die Wegfahrsiche-
rung.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten Originalschlüssel
von SEAT angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellen Benzinmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss da nn nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 176 zum
Anlassen des Motors.
A2
A0
A2
AlteaXL_DE.book Seite 177 Dienstag, 1. September 2009 9:25 09

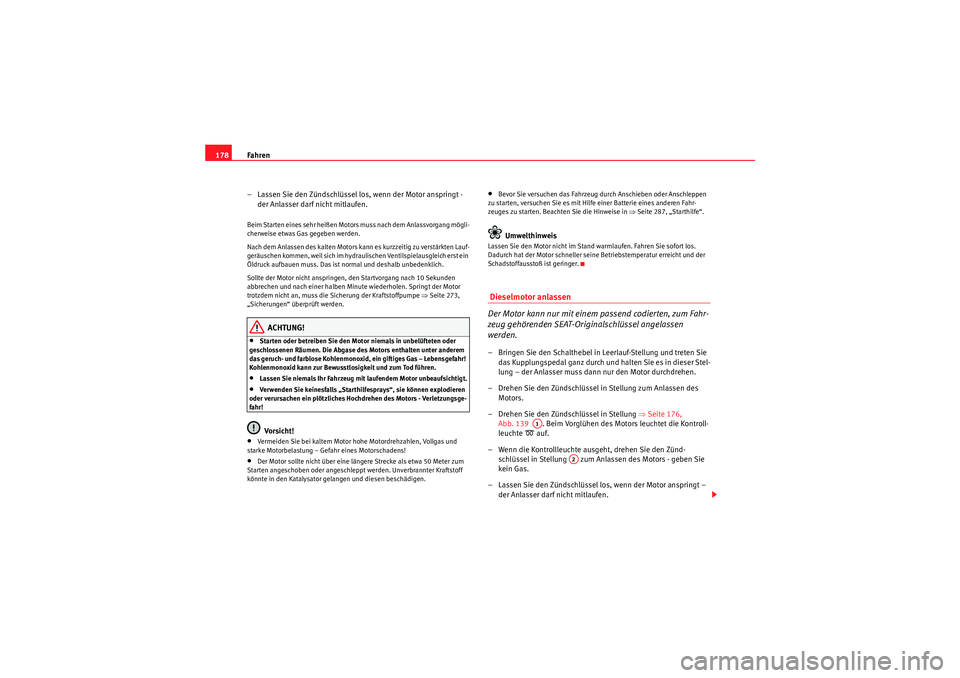

Fahren
178
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt - der Anlasser darf nicht mitlaufen.Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Minute wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 273,
„Sicherungen“ überprüft werden.
ACHTUNG!
•Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.•Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.•Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t!
•Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!•Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
•Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 287, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Dieselmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Ori ginalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒ Seite 176,
Abb. 139 . Beim Vorglühen des Motors leuchtet die Kontroll-
leuchte
 auf.
– Wenn die Kontrollleuchte ausgeht, drehen Sie den Zünd- schlüssel in Stellung zum Anlassen des Motors - geben Sie
kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.A1
A2
AlteaXL_DE.book Seite 178 Dienstag, 1. September 2009 9:25 09

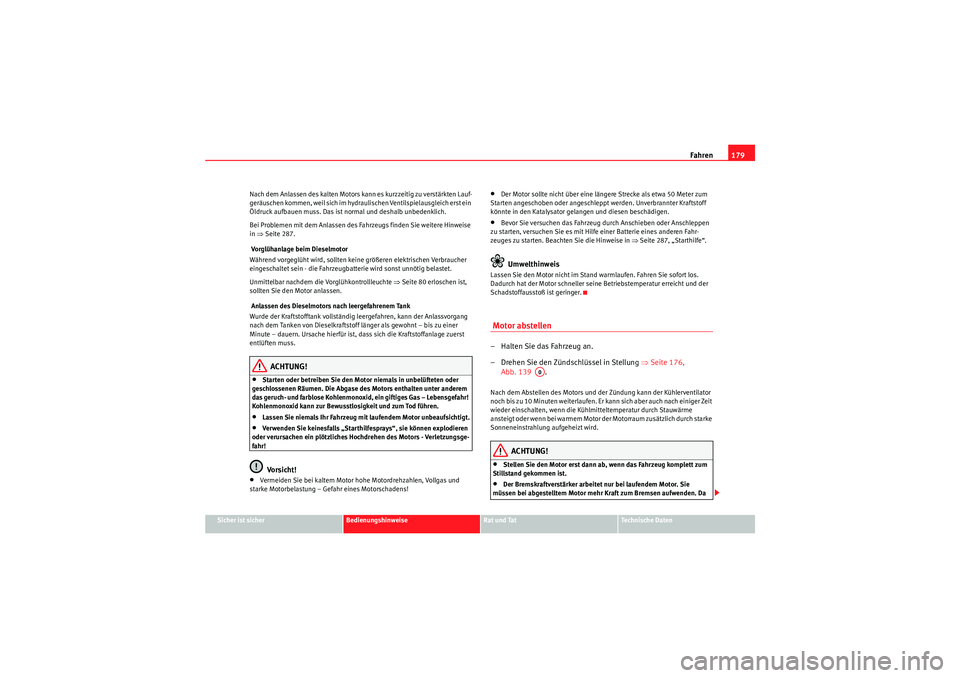

Fahren179
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fa
hrzeugs finden Sie weitere Hinweise
in ⇒ Seite 287.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte ⇒Seite 80 erloschen ist,
sollten Sie den Motor anlassen.
Anlassen des Dieselmotors nach leergefahrenem Tank
Wurde der Kraftstofftank vollständig leergefahren, kann der Anlassvorgang
nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, dass sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.•Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.•Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t!
•Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschle ppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.•Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 287, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Motor abstellen–Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 176,
Abb. 139 .Nach dem Abstellen des Motors und der Zündung kann der Kühlerventilator
noch bis zu 10 Minuten weiterlaufen. Er kann sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühlmitteltemperatur durch Stauwärme
a n s t e i g t o d e r w e n n b e i w a r m e m M o t o r d e r M o t o r r a u m z u s ä t z l i ch d u r ch s t a r k e
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•Stellen Sie den Motor erst dann ab, wenn das Fahrzeug komplett zum
Stillstand gekommen ist.•Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da
A0
AlteaXL_DE.book Seite 179 Dienstag, 1. September 2009 9:25 09

Fahren
180Sie dabei nicht wie gewohnt stoppen können, kann es zu Unfällen und
ernsthaften Verletzungen kommen.•Wenn der Zündschlüssel abgezogen wird, kann die Lenkungssperre
sofort einrasten. Das Fahrzeug kann nicht mehr gelenkt werden – Unfallge-
fahr!
Vo rsi ch t!
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des
Motors ein Wärmestau im Motorraum – Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie ihn
abstellen.
Fahren mit Autogas*
Schalter .
Kontrollleuchte OFF – Benzinbetrieb
Kontrollleuchte ON – Autogasbetrieb
Ihr SEAT-Fahrzeug ist bivalent, d. h. es kann sowohl mit Autogas als auch mit
Benzin betrieben werden. Der LPG-Vorratsbehälter ⇒Seite 232, „Autogas
tanken“ befindet sich in der Reserveradmulde ⇒. Der Wechsel von Autogas- auf Benzinbetrieb kann bei laufendem Motor und
sogar während der Fahrt durch Betätigung der Taste
⇒Abb. 140
durchgeführt werden. Die gewählte Betriebsart wird über die Kontroll-
leuchten OFF (Benzinbetrieb) und ON (Autogasbetrieb) angezeigt.
Starten des Motors
Der Motor wird immer im Benzinbetrieb gestartet, selbst dann, wenn er im
Autogasbetrieb ausgeschaltet wurde.ACHTUNG! Fortsetzung
Abb. 140 Mittelkonsole: Schalter und Kontrollleuchten
der Autogasanlage.
A1
GAS
A2A3
GAS
A1
A2
A3
AlteaXL_DE.book Seite 180 Dienstag, 1. September 2009 9:25 09

Fahren181
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Automatische Umschaltung von Benzin- auf Autogasbetrieb
Nach einer Systemprüfung schaltet das Fahrzeug automatisch von Benzin-
auf Autogasbetrieb, wenn die folgenden Voraussetzungen erfüllt sind:
•Im Vorratsbehälter befindet sich ausreichend Autogas.•Die Kühlmitteltemperatur des Fahrzeugs beträgt mehr als 30°C.•Die Motordrehzahl während der Fahrt liegt über 1.200 U/min.•Die Taste ist betätigt und Kontrollleuchte
ON blinkt oder der
Motor wurde im Autogasbetrieb ausgeschaltet.
Sobald diese Voraussetzungen erfüllt sind, schaltet die Anlage auf Autogas-
betrieb und die Kontrollleuchte ON leuchtet auf.
Automatische Umschaltung von Autogas- auf Benzinbetrieb
In den folgenden Fällen erfolgt eine automatische Umschaltung von Autogas-
auf Benzinbetrieb:•Während dem Anlassen des Motors.•Bei leerem LPG-Vorratsbehälter.•Bei einer Störung in der Autogasanlage.•Bei sehr niedrigen Temperaturen ab minus 10°C.
Manuelle Umschaltung von Benzin- auf Autogasbetrieb
Die Umschaltung erfolgt durch Betätigung der Taste GAS . Sind die erfor-
derlichen Voraussetzungen erfüllt, schaltet die Anlage auf Autogasbetrieb
und die Kontrollleuchte ON leuchtet auf. Blinkt die Kontrollleuchte ON
auf, sind die folgenden Voraussetzungen nicht erfüllt:•Im Vorratsbehälter befindet sich ausreichend Autogas.•Die Kühlmitteltemperatur des Fahrzeugs beträgt mehr als 30°C.•Die Motordrehzahl während der Fahrt liegt über 1.200 U/min.
Sobald diese Voraussetzungen erfüllt sind, schaltet die Anlage auf Autogas-
betrieb und die Kontrollleuchte ON leuchtet auf. Manuelle Umschaltung von Autogas- auf Benzinbetrieb
Die Umschaltung erfolgt durch Betätigung der Taste . Sobald die
Kontrollleuchte
OFF aufleuchtet, befindet sich das Fahrzeug im Benzinbe-
trieb.
Benzinbetrieb
Sie sollten regelmäßig Kurzstrecken im Benzinbetrieb fahren, um Probleme
mit der Benzinanlage zu vermeiden.
ACHTUNG!
Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es kann
schwere Verbrennungen und andere Verletzungen verursachen.•Treffen Sie angemessene Vorsichtsmassnahmen, um jegliche Brand-
und Explosionsgefahr zu vermeiden.•Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.Hinweis
•Werden häufig Kurzstrecken zurückgelegt - insbesondere bei niedriger
Außentemperatur-, wird das Fahrzeug öfter mit Benzin als mit Autogas
betrieben. Deshalb leert sich der Benzinvorratsbehälter möglicherweise
schneller als der LPG-Vorratsbehälter.
GAS
A1
A3
A3
A1
A3
A3
A3
GAS
A1
A2
AlteaXL_DE.book Seite 181 Dienstag, 1. September 2009 9:25 09

Fahren
182Start-Stop-Funktion*Beschreibung und FunktionsweiseBei aktivierter Start-Stop-Funktio n wird der Motor bei stehendem
Fahrzeug ausgeschaltet und dann bei Bedarf wieder automatisch
gestartet.
– Legen Sie bei stehendem Fahrzeug den Leerlauf ein und nehmen Sie den Fuß vom Kupplungspedal. Der Motor wird ausgeschaltet.
– Sobald Sie das Kupplungspedal erneut betätigen, wird der Motor wieder gestartet.
– Am Display des Kombiinstruments wird der Funktionszustand der Start-Stop-Anlage angezeigt ⇒Seite 184, Abb. 142 .Voraussetzungen für den Start-Stop-Betrieb•Der Fahrer hat den Sicherheitsgurt angelegt.•Die Motorhaube muss geschlossen sein.•Der Motor hat Betriebstemperatur.•Das Lenkrad steht geradeaus.•Das Fahrzeug steht nicht an einem Hang.•Das Fahrzeug darf nicht rückwärts fahren.•Am Fahrzeug darf kein Anhänger angekuppelt sein.•Die Temperatur im Fahrzeuginnenraum muss innerhalb der Komfortgrenz-
werte liegen (die Taste ⇒ Seite 171, Abb. 135 muss betätigt sein).•Die Defrost-Funktion der Frontscheibe ist nicht ausgewählt.•Ist dies nicht der Fall, ist eine Erhöhung der Luftmenge ⇒Seite 171,
Abb. 135 um mehr als drei Betätigungen erforderlich.•Die Temperaturvorwahl HI oder LO ist nicht eingestellt.
•Die Fahrertür ist geschlossen.•Der Dieselpartikelfilter befindet sich nicht in der Regenerierungsphase
(Dieselmotoren).•Die Batterieladung darf nicht schwach sein, damit der nächste Motorstart
gewährleistet ist.•Die Temperatur der Batterie muss zwischen -1°C und 55°C betragen.•Die Einparkhilfe (Park Assist*) darf nicht aktiviert sein.
Unterbrechung des Start-Stop-Betriebs
Unter den folgenden Umständen wird der Start-Stop-Betrieb unterbrochen
und der Motor automatisch gestartet:•Das Fahrzeug rollt.•Das Bremspedal wurde mehrmals nacheinander betätigt.•Die Batterie ist stark entladen.•Die Start-Stop-Anlage wurde manuell ausgeschaltet.•Die Defrost-Funktion der Frontscheibe ist ausgewählt.•Die Temperatur im Fahrzeuginnenraum überschreitet die Komfortgrenz-
werte (die Taste ⇒Seite 171, Abb. 135 muss betätigt sein).•Wenn eine Erhöhung der Luftmenge ⇒ Seite 171, Abb. 135 um mehr
als drei Betätigungen gefordert wird.•Die Temperaturvorwahl HI oder LO wird eingestellt.•Die Kühlmitteltemperatur des Motors ist nicht in Ordnung.•Der Generator hat einen Fehler, z. B. Riss des Keilriemens.•Wenn die im obigen Abschnitt beschriebenen Voraussetzungen nicht
erfüllt sind.ACHTUNG!
Lassen Sie Ihr Fahrzeug nicht mit ausgeschaltetem Motor rollen. Sie
können die Kontrolle über das Fahrzeug verlieren. Das kann zu einem Unfall
und zu schweren Verletzungen führen.
ACA11
A10
ACA11
A10
AlteaXL_DE.book Seite 182 Dienstag, 1. September 2009 9:25 09
