Vérification et appoint de niveaux239
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Interventions dans le compartiment-moteurConsignes de sécurité pour les interventions dans le compartiment-moteur
Une prudence toute particulière s'impose lors de toute inter-
vention sur le moteur ou dans le compartiment-moteur !Avant toute intervention sur le moteur ou dans le compartiment-
moteur :
1. Arrêtez le moteur et retirez la clé de contact.
2. Serrez à fond le frein à main.
3 . Me t t e z l e l e vi e r d e vi t e ss e s a u p o i n t m o r t o u l e le vi e r s é l e c t e u r e n
position P.
4. Laissez refroidir le moteur.
5. Tenez les enfants à l'écart du véhicule.
6. Ouvrez le capot-moteur ⇒page 241.N'intervenez vous-même dans le compartiment-moteur que si vous êtes fami-
liarisé avec les manipulations nécessaires et que si vous disposez des outils
adéquats ! Si tel n'est pas le cas, confiez l'intervention à un atelier spécialisé.
Tous les fluides comme les liquides de refroidissement, les huiles-moteur,
mais aussi les pièces nécessaires au fonctionnement comme les bougies
d'allumage et les batteries, font l'objet de perfectionnements constants. Les
Services Techniques sont tenus constamment informés des dernières modi-
fications par l'intermédiaire de SEAT. C'est pourquoi nous vous recomman-
dons de confier à un Service technique la vidange des fluides et le remplace-
ment des pièces nécessaires au fonctionnement. Veuillez également tenir compte des recommandations ⇒
page 229. Le compartiment-moteur du
véhicule constitue une zone dangereuse ! ⇒.
ATTENTION !
Toute intervention sur le moteur ou dans le compartiment-moteur, par ex.
le contrôle et l'appoint de liquides, présente des risques de blessures, de
brûlures, d'accidents ou d'incendie !•N'ouvrez jamais le capot-moteur si vous voyez de la vapeur ou du
liquide de refroidissement s'échapper. Risque de brûlures ! Attendez que la
vapeur, la fumée ou le liquide de refroidissement ait cessé de s'échapper et
laissez refroidir le moteur avant d'ouvrir le capot-moteur.•Arrêtez le moteur et retirez la clé de contact.•Serrez le frein à main, puis mettez le levier de vitesses au point mort ou
le levier sélecteur en position P.•Tenez les enfants à l'écart du véhicule.•Ne touchez pas aux pièces très chaudes du moteur. Risque de brûlures.•Ne renversez jamais de fluides sur le moteur ou le système d'échappe-
ment brûlants. Risque d'incendie !•Évitez les courts-circuits dans l'équipement électrique, en particulier
sur les points de raccordement des câbles de démarrage ⇒page 291. La
batterie risque sinon d'exploser.•Ne touchez jamais au ventilateur de radiateur. Il dépend de la tempéra-
ture et peut se mettre en route automatiquement – même lorsque le
contact est coupé ou que la clé de contact a été retirée !•N'ouvrez jamais le bouchon du vase d'expansion du liquide de refroidis-
sement tant que le moteur est chaud. Le liquide de refroidissement
bouillant met le système de refroidissement sous pression !•Pour vous protéger le visage, les mains et les bras de la vapeur ou du
liquide de refroidissement brûlant, couvrez le bouchon d'un grand chiffon
épais lorsque vous l'ouvrez.
altea_FR Seite 239 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux

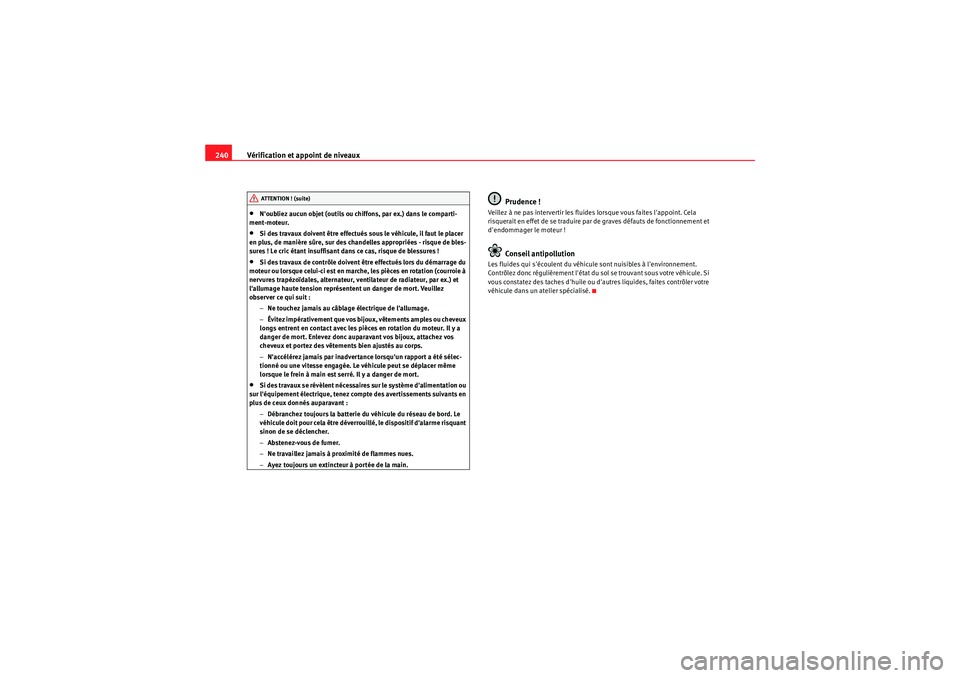

240•N'oubliez aucun objet (outils ou chiffons, par ex.) dans le comparti-
ment-moteur.•Si des travaux doivent être effectués sous le véhicule, il faut le placer
en plus, de manière sûre, sur des chandelles appropriées - risque de bles-
sures ! Le cric étant insuffisant dans ce cas, risque de blessures !•Si des travaux de contrôle doivent être effectués lors du démarrage du
moteur ou lorsque celui-ci est en marche, les pièces en rotation (courroie à
nervures trapézoïdales, alternateur, ventilateur de radiateur, par ex.) et
l'allumage haute tension représentent un danger de mort. Veuillez
observer ce qui suit :
−Ne touchez jamais au câblage électrique de l'allumage.
− Évitez impérativement que vos bijoux, vêtements amples ou cheveux
longs entrent en contact avec les pièces en rotation du moteur. Il y a
danger de mort. Enlevez donc auparavant vos bijoux, attachez vos
cheveux et portez des vêtements bien ajustés au corps.
− N'accélérez jamais par inadvertance lorsqu'un rapport a été sélec-
tionné ou une vitesse engagée. Le véhicule peut se déplacer même
lorsque le frein à main est serré. Il y a danger de mort.•Si des travaux se révèlent nécessaires sur le système d'alimentation ou
sur l'équipement électrique, tenez compte des avertissements suivants en
plus de ceux donnés auparavant :
−Débranchez toujours la batterie du véhicule du réseau de bord. Le
véhicule doit pour cela être déverrouillé, le dispositif d'alarme risquant
sinon de se déclencher.
− Abstenez-vous de fumer.
− Ne travaillez jamais à proximité de flammes nues.
− Ayez toujours un extincteur à portée de la main.
Prudence !
Veillez à ne pas intervertir les fluides lorsque vous faites l'appoint. Cela
risquerait en effet de se traduire par de graves défauts de fonctionnement et
d'endommager le moteur !
Conseil antipollution
Les fluides qui s'écoulent du véhicule sont nuisibles à l'environnement.
Contrôlez donc régulièrement l'état du sol se trouvant sous votre véhicule. Si
vous constatez des taches d'huile ou d'autres liquides, faites contrôler votre
véhicule dans un atelier spécialisé.
ATTENTION ! (suite)
altea_FR Seite 240 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux241
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Ouverture du capot-moteur
Le capot-moteur se déverrouille de l'habitacle.
Avant d'ouvrir le capot-moteur, assurez-vous que les bras d'essuie-
glace reposent bien sur le pare-brise.
– Tirez sur le levier qui se trouve sous la planche de bord
⇒fig. 161 dans le sens indiqué par la flèche. Le capot se
débloque grâce à l'action du ressort ⇒.
– Soulevez le capot-moteur par le levier de déverrouillage (flèche) et ouvrez-le.
– Libérez la tige de maintien du capot et placez-la dans le loge- ment prévu à cet effet sur le capot.
ATTENTION !
Du liquide de refroidissement chaud peut occasionner des brûlures !•N'ouvrez jamais le capot-moteur si vous voyez de la vapeur, de la fumée
ou du liquide de refroidissement s'échapper du compartiment-moteur.•Attendez jusqu'à ce que la vapeur, la fumée ou le liquide de refroidisse-
ment ait cessé de s'échapper avant d'ouvrir avec précaution le capot-
moteur.•Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 239.
Fermeture du capot-moteur– Levez légèrement le capot.
– Décrochez la tige de maintien et remettez-la dans son support à
pression.
Fig. 161 Détail du plan-
cher côté conducteur :
levier d'ouverture du
capot-moteurFig. 162 Gâchette
d'ouverture du capot
moteur.
altea_FR Seite 241 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux
242
– À une hauteur d'environ 30 cm. laissez-le tomber pour qu'il se ferme.Si le capot est mal fermé, n'appuyez pas dessus. Ouvrez-le à nouveau et
laissez-le tomber comme indiqué précédemment.
ATTENTION !
Un capot qui n'a pas été fermé correctement risque de s'ouvrir en cours de
route et masquer la visibilité vers l'avant – risque d'accident !•Après l'avoir fermé, vérifiez toujours que le dispositif de verrouillage
est bien encliqueté à fond. Le capot-moteur doit affleurer les éléments de
carrosserie qui l'entourent.•Si vous constatez, en cours de route, que le dispositif de verrouillage
n'est pas encliqueté, arrêtez-vous immédiatement et fermez le capot –
risque d'accident !
Huile-moteurSpécifications d'huile moteur
Le type d'huile moteur correspond à des spécifications bien
précises.Spécifications
Le remplissage du moteur en usine est effectué avec de l'huile multigrade de
haute qualité avec laquelle vous pouvez conduire toute l'année, sauf dans
les zones à climat extrêmement froid.
Étant donné que l'utilisation d'une huile de bonne qualité est indispensable
au bon fonctionnement du moteur et à sa longévité, l''huile utilisée lors des vidanges ou pour le remplissage devra toujours être conforme aux normes
VW.
S'il n'est pas possible de trouver une huile conforme aux normes VW, vous ne
pourrez utiliser que de l'huile conforme aux caractéristiques des spécifica-
tions ACEA ou API et avec le type de viscosité approprié à la température
ambiante. L'utilisation de ces huiles peut avoir des répercussions sur les
performances du moteur, comme par exemple, des temps de démarrage plus
longs, une consommation de carburant plus élevée et une plus grande quan-
tité d'émissions de gaz.
Lors de la vidange, on peut mélanger des huiles différentes si elles sont
conformes aux spécifications VW.
Les spécifications qui sont indiquées sur la page suivante (normes VW)
doivent être mentionnées sur le bidon de l'huile de service ; lorsque les
normes propres aux moteurs essence et diesel sont mentionnées ensemble
sur le bidon, cette huile pourra être parfaitement utilisée sur les deux types
de moteurs.
altea_FR Seite 242 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux243
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Propriétés des huilesViscosité
Le type de viscosité de l'huile sera choisi en fonction du diagramme repro-
duit.
Si la température extérieure dépasse pendant un court laps de temps les
limites figurant sur l'échelle, il ne sera pas nécessaire de procéder à la
vidange de l'huile. Huiles monogrades
Les huiles monogrades ne sont en principe pas utilisables toute l'année car
leur plage de viscosité
22) est limitée.
Ces huiles ne doivent être utilisées que dans des zones à climat constant très
froides ou très chaudes.
Additifs à l'huile moteur
Aucun additif ne doit être mélangé à l'huile moteur. Les dommages produits
par ces additifs ne sont pas couverts par la garantie.
Nota
Avant d'entreprendre un long trajet, nous vous conseillons d'acquérir de
l'huile moteur de type VW et d'en garder un bidon dans votre véhicule. Vous
disposerez ainsi de l'huile de moteur correcte pour faire l'appoint si cela
s'avérait nécessaire.
Type de moteur
Spécification
Essence
VW 501 01, VW 502 00 ou
VW 504 00
Diesel
VW 505 01, VW 507 00 ou
VW 506 01
Moteur diesel équipé d'un filtre à
particules (DPF)
a)
VW 507 00
Fig. 163 Types d'huile en
fonction de la tempéra-
ture
a)Utilisez uniquement les huiles recommandées, dans le cas contraire, vous risquez
d'endommager le moteur.22)Viscosité : densité de l'huile
altea_FR Seite 243 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux
244Vérification du niveau d'huile moteur
Le niveau d'huile moteur peut être lu sur la jauge d'huile
moteur.Contrôle du niveau d'huile
– Stationnez le véhicule en position horizontale.
– Faites tourner le moteur au ralenti et coupez le contact lorsque la
température de service est atteinte.
– Patientez environ deux minutes.
– Retirez la jauge d'huile. Essuyez-la avec un chiffon propre et remettez-la en place en l'enfonçant jusqu'en butée.
– Ensuite, retirez-la de nouveau et vérifiez le niveau d'huile ⇒fig. 164 . Faites l'appoint d'huile moteur si nécessaire.
Le niveau d'huile se situe dans la zone de mesure
– Ne pas ajouter d'huile.
Le niveau d'huile se situe dans la zone de mesure
–Vous pouvez faire l'appoint d'huile. Le niveau d'huile devrait être situé
après la zone .
Le niveau d'huile se situe dans la zone de mesure
–Vous devez faire l'appoint d'huile. Le niveau d'huile devrait être situé
ensuite , dans la zone .
Selon le style de conduite et les conditions environnantes, la consommation
d'huile peut atteindre 0,5 l/1 000 km. Durant les 5 000 premiers kilomètres,
la consommation peut même être plus élevée. Le niveau d'huile moteur doit
pour cette raison être vérifié régulièrement (de préférence après chaque plein
d'essence et avant d'entamer de longs trajets).
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 239.Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Informez
votre Service Technique.
Fig. 164 Jauge d'huile
moteur
AAAB
AA
AC
AA
AA
altea_FR Seite 244 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux245
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

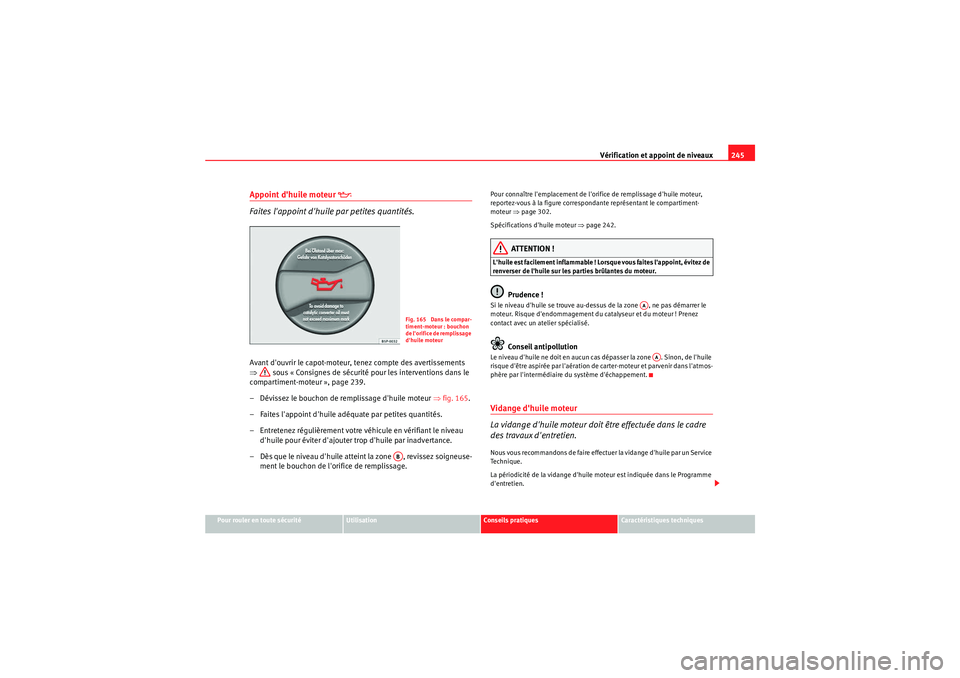

Appoint d'huile moteur


Faites l'appoint d'huile par petites quantités.
Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 239.
– Dévissez le bouchon de remplissage d'huile moteur ⇒fig. 165 .
– Faites l'appoint d'huile adéquate par petites quantités.
– Entretenez régulièrement votre véhicule en vérifiant le niveau d'huile pour éviter d'ajouter trop d'huile par inadvertance.
– Dès que le niveau d'huile atteint la zone , revissez soigneuse- ment le bouchon de l'orifice de remplissage.
Pour connaître l'emplacement de l'orifice de remplissage d'huile moteur,
reportez-vous à la figure correspondante représentant le compartiment-
moteur ⇒page 302.
Spécifications d'huile moteur ⇒page 242.
ATTENTION !
L'huile est facilement inflammable ! Lorsque vous faites l'appoint, évitez de
renverser de l'huile sur les parties brûlantes du moteur.
Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Prenez
contact avec un atelier spécialisé.
Conseil antipollution
Le niveau d'huile ne doit en aucun cas dépasser la zone . Sinon, de l'huile
risque d'être aspirée par l'aération de carter-moteur et parvenir dans l'atmos-
phère par l'intermédiaire du système d'échappement.Vidange d'huile moteur
La vidange d'huile moteur doit être effectuée dans le cadre
des travaux d'entretien.Nous vous recommandons de faire effectuer la vidange d'huile par un Service
Te ch n i q ue .
La périodicité de la vidange d'huile moteur est indiquée dans le Programme
d'entretien.
Fig. 165 Dans le compar-
timent-moteur : bouchon
de l'orifice de remplissage
d'huile moteur
AB
AAAA
altea_FR Seite 245 Mittwoch, 26. August 2009 1:28 13

Vérification et appoint de niveaux
246
ATTENTION !
N'effectuez la vidange d'huile moteur vous-même que si vous possédez les
connaissances requises pour ce type de travail !•Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ page 239, « Consignes de sécurité pour les interventions dans le
compartiment-moteur ».•Laissez refroidir le moteur. De l'huile chaude peut occasionner des
brûlures !•Portez des lunettes de protection – risque de brûlures corrosives par
projections d'huile.•Gardez votre bras à l'horizontale lorsque vous dévissez la vis de
vidange d'huile à la main afin d'éviter que l'huile qui s'écoule ne dégouline
le long de votre bras.•Si votre peau est entrée en contact avec de l'huile moteur, lavez-la
soigneusement.•L'huile est toxique ! Conservez l'huile usagée hors de portée des
enfants avant de l'éliminer.Prudence !
Ne mélangez pas d'additifs aux huiles-moteur. Risque d'avarie du moteur !
Les dommages résultant de l'utilisation de tels additifs sont exclus de la
garantie.
Conseil antipollution
•En raison du problème posé par l'élimination de l'huile, ainsi que des
outils spéciaux nécessaires et des connaissances techniques requises pour
ce type de travail, nous vous conseillons de faire effectuer la vidange de
l'huile moteur et le remplacement du filtre dans un Service Technique.•L'huile usagée ne doit en aucun cas parvenir dans les égouts ou s'infiltrer
dans le sol.
•Pour récupérer l'huile usagée, utilisez un récipient spécialement prévu à
cet effet. Celui-ci doit être suffisamment grand pour pouvoir recueillir toute
l'huile contenue dans votre moteur.Liquide de refroidissementSpécifications du liquide de refroidissement
Le liquide de refroidissement est un mélange constitué d'eau
et d'au moins 40% d'additif de liquide de refroidissement.Le système de refroidissement doit être rempli d'un mélange constitué d'eau
et d'une proportion minimale de 40 % de notre additif de liquide de refroidis-
sement G12+ ou d'un additif conforme à la spécification TL-VW 774 F (recon-
naissable à sa couleur lilas). Ce mélange offre non seulement une protection
antigel jusqu'à -25°C, mais protège également et avant tout les pièces en
alliage léger du circuit de refroidissement contre la corrosion. En outre, il
empêche l'entartrage et élève nettement le point d'ébullition du liquide de
refroidissement.
La proportion d'additif de liquide de refroidissement doit toujours être de
40% minimum, même si de l'antigel ne s'avère pas nécessaire lorsque le
climat est chaud.
Si, pour des raisons climatiques, une protection antigel plus importante est
nécessaire, la proportion d'additif de liquide de refroidissement G12+ peut
être augmentée. La proportion de cet additif de liquide de refroidissement ne
doit toutefois pas dépasser 60 %, la protection antigel risquant sinon de
perdre son efficacité. De plus, l'effet de refroidissement risque de diminuer.
Le mélange avec une proportion de 60 % de liquide de refroidissement
assure une protection antigel jusqu'à environ -40°C.
altea_FR Seite 246 Mittwoch, 26. August 2009 1:28 13
