Strumentazione63
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

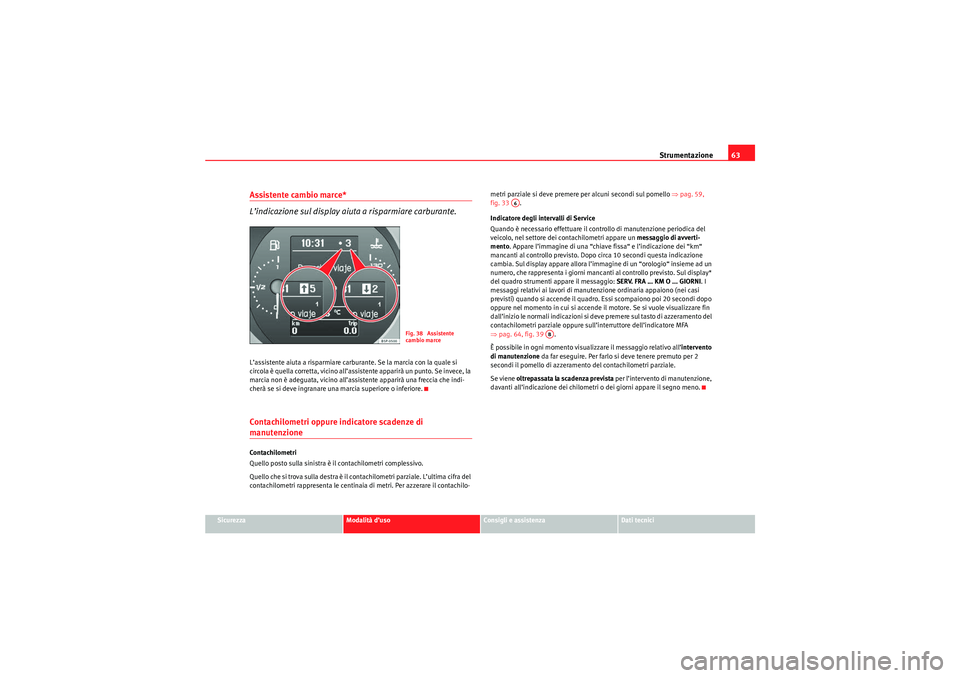

Assistente cambio marce*
L’indicazione sul display aiuta a risparmiare carburante.L’assistente aiuta a risparmiare carburante. Se la marcia con la quale si
circola è quella corretta, vicino all’assistente apparirà un punto. Se invece, la
marcia non è adeguata, vicino all’assistente apparirà una freccia che indi-
cherà se si deve ingranare una marcia superiore o inferiore.Contachilometri oppure indicatore scadenze di manutenzione Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo.
Quello che si trova sulla destra è il contachilometri parziale. L’ultima cifra del
contachilometri rappresenta le centinaia di metri. Per azzerare il contachilo- metri parziale si deve premere per alcuni secondi sul pomello
⇒pag. 59,
fig. 33 .
Indicatore degli intervalli di Service
Quando è necessario effettuare il controllo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento . Appare l’immagine di una “chiave fissa“ e l’indicazione dei “km“
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l’immagine di un “orologio“ insieme ad un
numero, che rappresenta i giorni mancanti al controllo previsto. Sul display*
del quadro strumenti appare il messaggio: SERV. FRA ... KM O ... GIORNI. I
messaggi relativi ai lavori di manutenzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro. Essi scompaiono poi 20 secondi dopo
oppure nel momento in cui si accende il motore. Se si vuole visualizzare fin
dall’inizio le normali indicazioni si deve premere sul tasto di azzeramento del
contachilometri parziale oppure sull’interruttore dell’indicatore MFA
⇒ pag. 64, fig. 39 .
È possibile in ogni momento visualizzare il messaggio relativo all’intervento
di manutenzione da far eseguire. Per farlo si deve tenere premuto per 2
secondi il pomello di azzerament o del contachilometri parziale.
Se viene oltrepassata la scadenza prevista per l’intervento di manutenzione,
davanti all’indicazione dei chilometri o dei giorni appare il segno meno.
Fig. 38 Assistente
cambio marce
A6
AB
Freetrack_IT.book Seite 63 Dienstag, 22. September 2009 5:38 17

Strumentazione

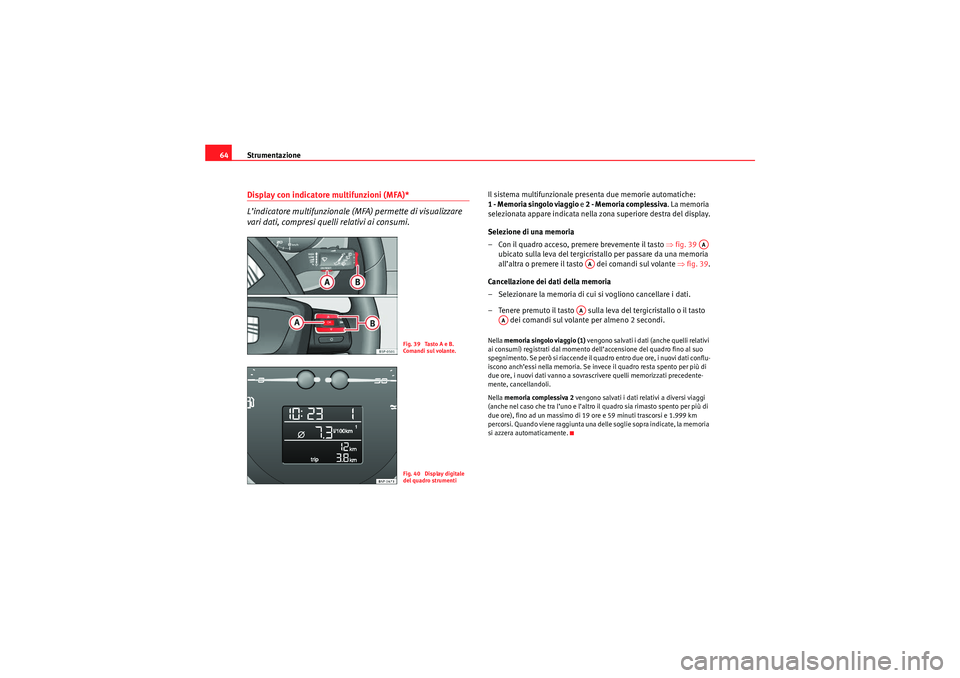

64Display con indicatore multifunzioni (MFA)*
L’indicatore multifunzionale (MFA) permette di visualizzare
vari dati, compresi quelli relativi ai consumi.
Il sistema multifunzionale presenta due memorie automatiche:
1 - Memoria singolo viaggio e 2 - Memoria complessiva. La memoria
selezionata appare indicata nella zona superiore destra del display.
Selezione di una memoria
– Con il quadro acceso, premere brevemente il tasto ⇒fig. 39
ubicato sulla leva del tergicristallo per passare da una memoria
all’altra o premere il tasto dei comandi sul volante ⇒fig. 39 .
Cancellazione dei dati della memoria
– Selezionare la memoria di cui si vogliono cancellare i dati.
– Tenere premuto il tasto sulla leva del tergicristallo o il tasto dei comandi sul volante per almeno 2 secondi.Nella memoria singolo viaggio (1) vengono salvati i dati (anche quelli relativi
ai consumi) registrati dal momento dell’accensione del quadro fino al suo
sp egni m e nto. S e pe r ò si r iacce nd e il q uad ro ent ro du e o re , i n uovi dat i con flu -
iscono anch’essi nella memoria. Se invece il quadro resta spento per più di
due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati precedente-
mente, cancellandoli.
Nella memoria complessiva 2 vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l’uno e l’altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 19 ore e 59 minuti trascorsi e 1.999 km
percorsi. Quando viene raggiunta una delle soglie sopra indicate, la memoria
si azzera automaticamente.
Fig. 39 Tasto A e B.
Comandi sul volante.Fig. 40 Display digitale
del quadro strumenti
AA
AA
AA
AA
Freetrack_IT.book Seite 64 Dienstag, 22. September 2009 5:38 17

Strumentazione65
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

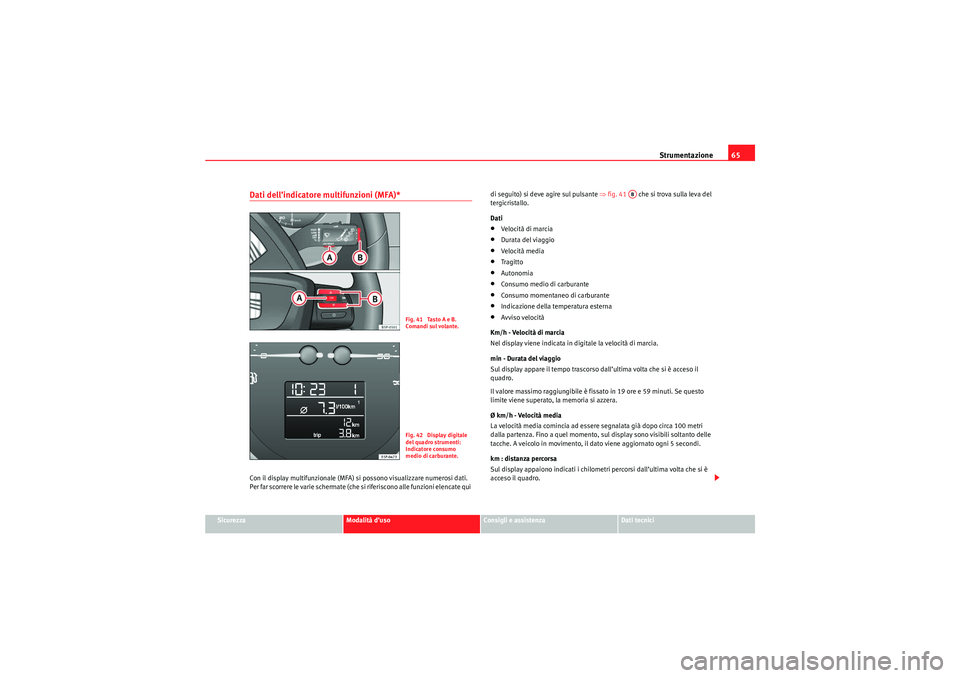

Dati dell’indicatore multifunzioni (MFA)*Con il display multifunzionale (MFA) si possono visualizzare numerosi dati.
Per far scorrere le varie schermate (che si riferiscono alle funzioni elencate qui di seguito) si deve agire sul pulsante
⇒fig. 41 che si trova sulla leva del
tergicristallo.
Dati
•Velocità di marcia•Durata del viaggio•Velocità media•Tragitto•Autonomia•Consumo medio di carburante•Consumo momentaneo di carburante•Indicazione della temperatura esterna•Avviso velocità
Km/h - Velocità di marcia
Nel display viene indicata in digitale la velocità di marcia.
min - Durata del viaggio
Sul display appare il tempo trascorso dall’ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 19 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Ø km/h - Velocità media
La velocità media comincia ad essere segnalata già dopo circa 100 metri
dalla partenza. Fino a quel momento, sul display sono visibili soltanto delle
tacche. A veicolo in movimento, il dato viene aggiornato ogni 5 secondi.
km : distanza percorsa
Sul display appaiono indicati i chilometri percorsi dall’ultima volta che si è
acceso il quadro.
Fig. 41 Tasto A e B.
Comandi sul volante.Fig. 42 Display digitale
del quadro strumenti:
Indicatore consumo
medio di carburante.
AB
Freetrack_IT.book Seite 65 Dienstag, 22. September 2009 5:38 17

Strumentazione

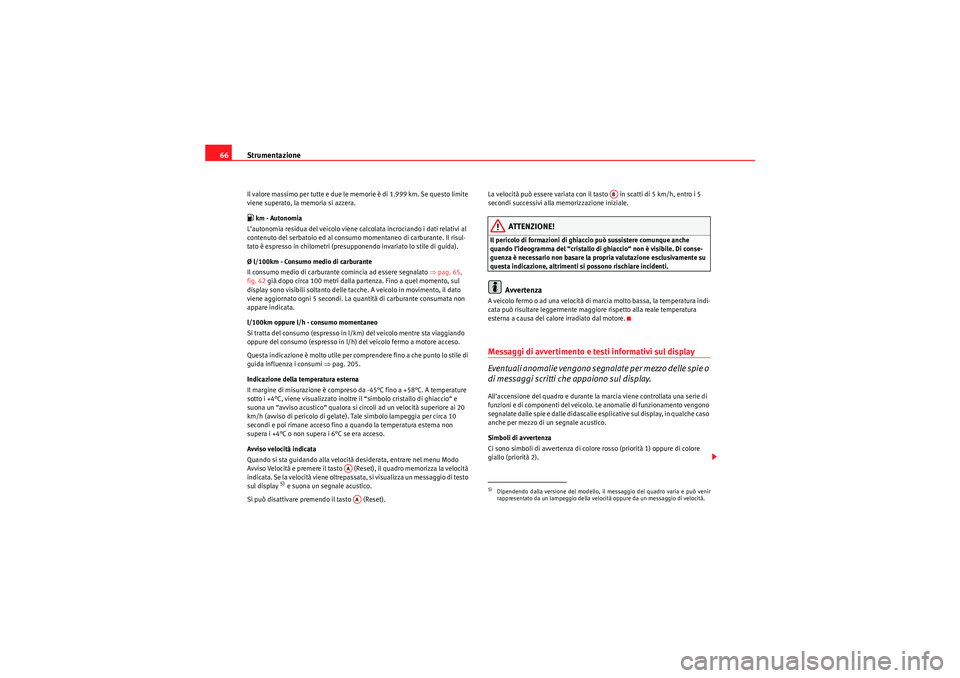

66Il valore massimo per tutte e due le memorie è di 1.999 km. Se questo limite
viene superato, la memoria si azzera. km - Autonomia
L’autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida).
Ø l/100km - Consumo medio di carburante
Il consumo medio di carburante comincia ad essere segnalato ⇒pag. 65,
fig. 42 già dopo circa 100 metri dalla partenza. Fino a quel momento, sul
display sono visibili soltanto delle tacche. A veicolo in movimento, il dato
viene aggiornato ogni 5 secondi. La quantità di carburante consumata non
appare indicata.
l/100km oppure l/h - consumo momentaneo
Si tratta del consumo (espresso in l/km) del veicolo mentre sta viaggiando
oppure del consumo (espresso in l/h) del veicolo fermo a motore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile di
guida influenza i consumi ⇒pag. 205.
Indicazione della temperatura esterna
Il margine di misurazione è compreso da -45°C fino a +58°C. A temperature
sotto i +4°C, viene visualizzato inoltre il “simbolo cristallo di ghiaccio“ e
suona un “avviso acustico“ qualora si circoli ad un velocità superiore ai 20
km/h (avviso di pericolo di gelate). Tale simbolo lampeggia per circa 10
secondi e poi rimane acceso fino a quando la temperatura esterna non
supera i +4°C o non supera i 6°C se era acceso.
Avviso velocità indicata
Quando si sta guidando alla velocità desiderata, entrare nel menu Modo
Avviso Velocità e premere il tasto (Reset), il quadro memorizza la velocità
indicata. Se la velocità viene oltrepassata, si visualizza un messaggio di testo
sul display
5) e suona un segnale acustico.
Si può disattivare premendo il tasto (Reset). La velocità può essere variata con il tasto in scatti di 5 km/h, entro i 5
secondi successivi alla memorizzazione iniziale.
ATTENZIONE!
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l’ideogramma del “cristallo di ghiaccio“ non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura indi-
cata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.Messaggi di avvertimento e testi informativi sul display
Eventuali anomalie vengono segnalate per mezzo delle spie o
di messaggi scritti che appaiono sul display.All’accensione del quadro e durante la marcia viene controllata una serie di
funzioni e di componenti del veicolo. Le anomalie di funzionamento vengono
segnalate dalle spie e dalle didascalie esplicative sul display, in qualche caso
anche per mezzo di un segnale acustico.
Simboli di avvertenza
Ci sono simboli di avvertenza di colore rosso (priorità 1) oppure di colore
giallo (priorità 2).
AAAA
5)Dipendendo dalla versione del modello, il messaggio del quadro varia e può venir
rappresentato da un lampeggio della velocità oppure da un messaggio di velocità.
AB
Freetrack_IT.book Seite 66 Dienstag, 22. September 2009 5:38 17

Strumentazione67
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

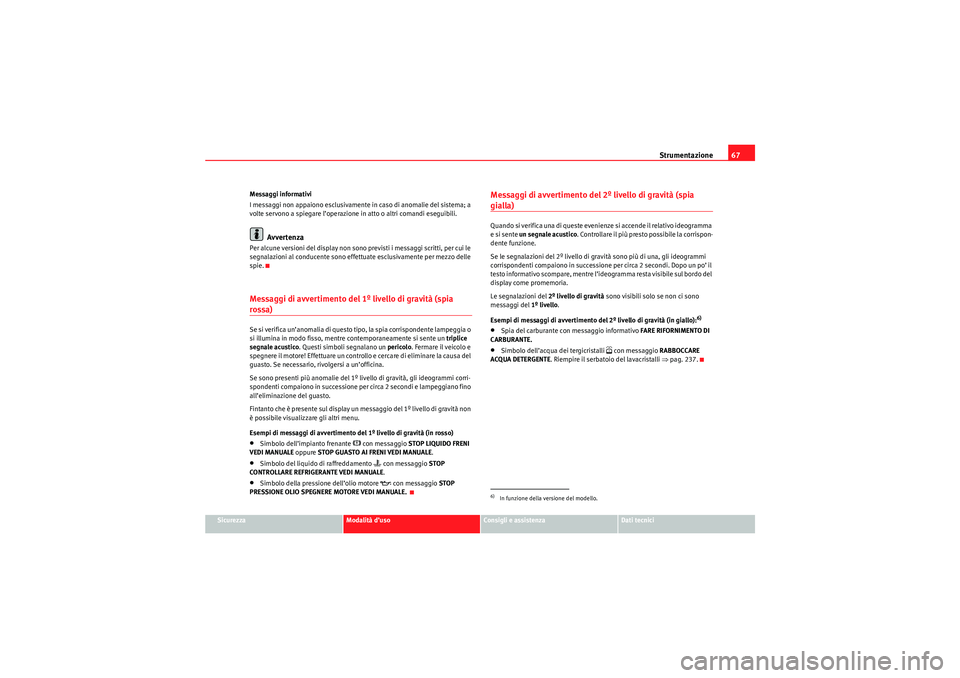

Messaggi informativi
I messaggi non appaiono esclusivamente in caso di anomalie del sistema; a
volte servono a spiegare l’operazione in atto o altri comandi eseguibili.
Avvertenza
Per alcune versioni del display non sono
previsti i messaggi scritti, per cui le
segnalazioni al conducente sono effettuate esclusivamente per mezzo delle
spie.Messaggi di avvertimento del 1º livello di gravità (spia rossa)Se si verifica un’anomalia di questo tipo, la spia corrispondente lampeggia o
si illumina in modo fisso, mentre contemporaneamente si sente un triplice
segnale acustico . Questi simboli segnalano un pericolo . Fermare il veicolo e
spegnere il motore! Effettuare un controllo e cercare di eliminare la causa del
guasto. Se necessario, rivolgersi a un’officina.
Se sono presenti più anomalie del 1º livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fino
all’eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1º livello di gravità non
è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1º livello di gravità (in rosso)•Simbolo dell’impianto frenante
 con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE .
•Simbolo del liquido di raffreddamento
 con messaggio STOP
CONTROLLARE REFRIGERANTE VEDI MANUALE .
•Simbolo della pressione dell’olio motore
 con messaggio STOP
PRESSIONE OLIO SPEGNERE MOTORE VEDI MANUALE.
Messaggi di avvertimento del 2º livello di gravità (spia gialla)Q u and o si ve ri fi ca una d i q ues te e ve nie nze si a ccen de il re la ti vo id e ogra m ma
e si sente un segnale acustico . Controllare il più presto possibile la corrispon-
dente funzione.
Se le segnalazioni del 2º livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po’ il
testo informativo scompare, mentre l’ideogramma resta visibile sul bordo del
display come promemoria.
Le segnalazioni del 2º livello di gravità sono visibili solo se non ci sono
messaggi del 1º livello.
Esempi di messaggi di avvertimento del 2º livello di gravità (in giallo):
6)
•Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE. •Simbolo dell’acqua dei tergicristalli
 con messaggio RABBOCCARE
ACQUA DETERGENTE . Riempire il serbatoio del lavacristalli ⇒pag. 237.
6)In funzione della versione del modello.
Freetrack_IT.book Seite 67 Dienstag, 22. September 2009 5:38 17

Strumentazione

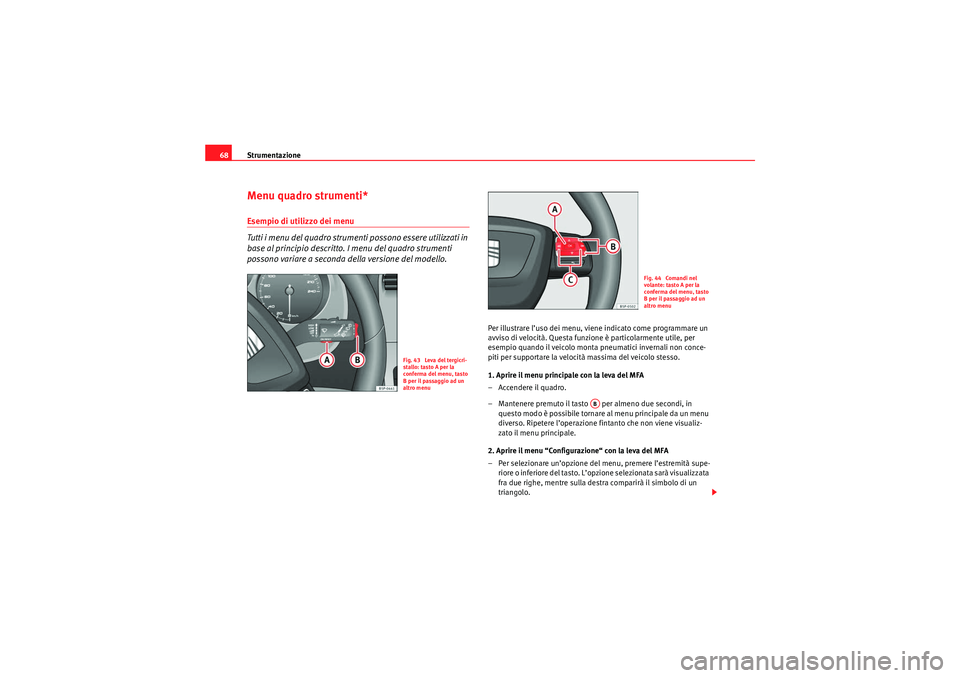

68Menu quadro strumenti*Esempio di utilizzo dei menu
Tutti i menu del quadro strumenti possono essere utilizzati in
base al principio descritto. I menu del quadro strumenti
possono variare a seconda della versione del modello.
Per illustrare l’uso dei menu, viene indicato come programmare un
avviso di velocità. Questa funzione è particolarmente utile, per
esempio quando il veicolo monta pneumatici invernali non conce-
piti per supportare la velocità massima del veicolo stesso.
1. Aprire il menu principale con la leva del MFA
–Accendere il quadro.
– Mantenere premuto il tasto per almeno due secondi, in
questo modo è possibile tornare al menu principale da un menu
diverso. Ripetere l’operazione fintanto che non viene visualiz-
zato il menu principale.
2. Aprire il menu “Configurazione“ con la leva del MFA
– Per selezionare un’opzione del menu, premere l’estremità supe- riore o inferiore del tasto. L’opzione selezionata sarà visualizzata
fra due righe, mentre sulla destra comparirà il simbolo di un
triangolo.
Fig. 43 Leva del tergicri-
stallo: tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menu
Fig. 44 Comandi nel
volante: tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menu
AB

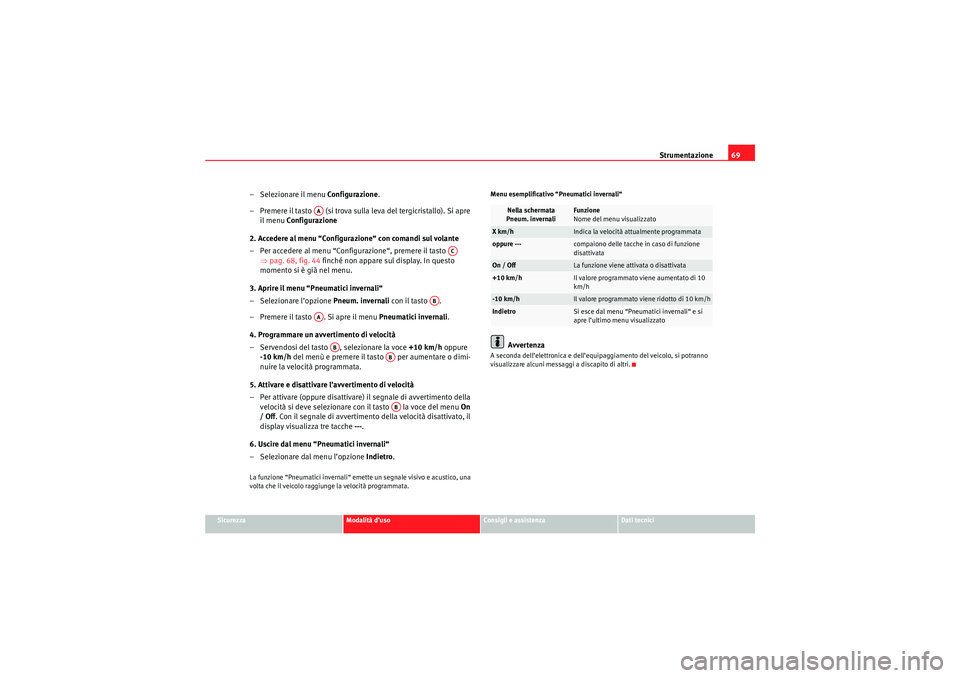

Freetrack_IT.book Seite 68 Dienstag, 22. September 2009 5:38 17

Strumentazione69
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
– Selezionare il menu Configurazione .
– Premere il tasto (si trova sulla leva del tergicristallo). Si apre
il menu Configurazione
2. Accedere al menu “Configurazione“ con comandi sul volante
– Per accedere al menu “Configurazione“, premere il tasto ⇒pag. 68, fig. 44 finché non appare sul display. In questo
momento si è già nel menu.
3. Aprire il menu “Pneumatici invernali“
– Selezionare l’opzione Pneum. invernali con il tasto .
– Premere il tasto . Si apre il menu Pneumatici invernali.
4. Programmare un avvertimento di velocità
– Servendosi del tasto , selezionare la voce +10 km/h oppure
-10 km/h del menù e premere il tasto per aumentare o dimi-
nuire la velocità programmata.
5. Attivare e disattivare l’avvertimento di velocità
– Per attivare (oppure disattivare) il segnale di avvertimento della velocità si deve selezionare con il tasto la voce del menu On
/ Off. Con il segnale di avvertimento della velocità disattivato, il
display visualizza tre tacche ---.
6. Uscire dal menu “Pneumatici invernali“
– Selezionare dal menu l’opzione Indietro.La funzione “Pneumatici invernali“ emette un segnale visivo e acustico, una
volta che il veicolo raggiunge la velocità programmata. Menu esemplificativo “Pneumatici invernali“
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
AA
AC
AB
AA
AB
ABAB
Nella schermata
Pneum. invernali
Funzione
Nome del menu visualizzato
X km/h
Indica la velocità attualmente programmata
oppure ---
compaiono delle tacche in caso di funzione
disattivata
On / Off
La funzione viene attivata o disattivata
+10 km/h
Il valore programmato viene aumentato di 10
km/h
-10 km/h
Il valore programmato viene ridotto di 10 km/h
Indietro
Si esce dal menu “Pneumatici invernali“ e si
apre l’ultimo menu visualizzato
Freetrack_IT.book Seite 69 Dienstag, 22. September 2009 5:38 17

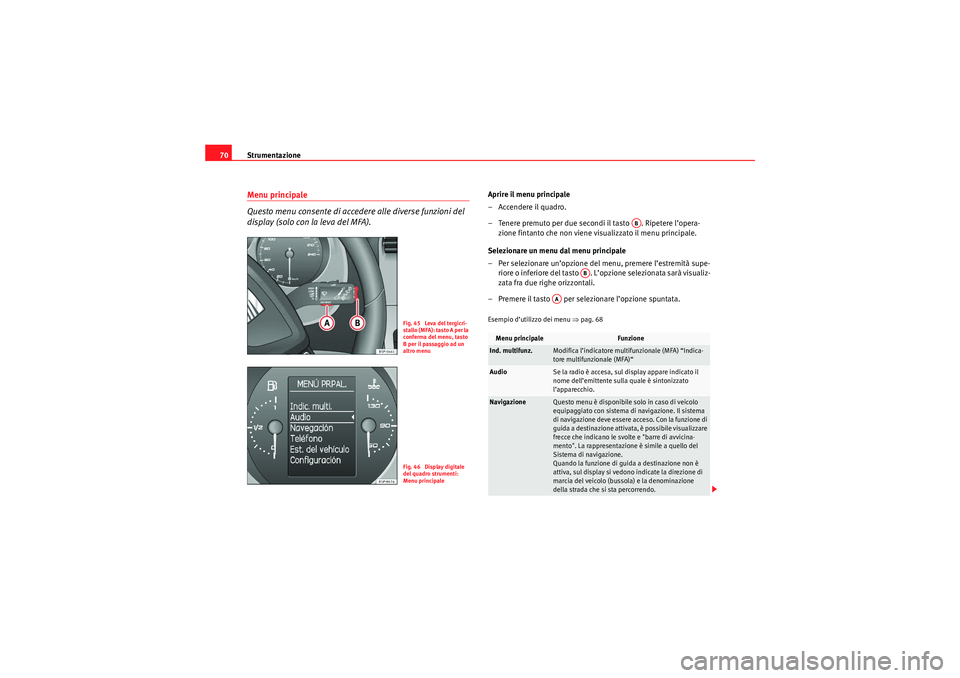

Strumentazione
70Menu principale
Questo menu consente di accedere alle diverse funzioni del
display (solo con la leva del MFA).
Aprire il menu principale
–Accendere il quadro.
– Tenere premuto per due secondi il tasto . Ripetere l’opera-
zione fintanto che non viene visualizzato il menu principale.
Selezionare un menu dal menu principale
– Per selezionare un’opzione del menu, premere l’estremità supe- riore o inferiore del tasto . L’opzione selezionata sarà visualiz-
zata fra due righe orizzontali.
– Premere il tasto per selezionare l’opzione spuntata.Esempio d’utilizzo dei menu ⇒pag. 68
Fig. 45 Leva del tergicri-
stallo (MFA): tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menuFig. 46 Display digitale
del quadro strumenti:
Menu principale
Menu principale
Funzione
Ind. multifunz.
Modifica l’indicatore multifunzionale (MFA) “Indica-
tore multifunzionale (MFA)“
Audio
Se la radio è accesa, sul display appare indicato il
nome dell’emittente sulla quale è sintonizzato
l’apparecchio.
Navigazione
Questo menu è disponibile solo in caso di veicolo
equipaggiato con sistema di navigazione. Il sistema
di navigazione deve essere acceso. Con la funzione di
guida a destinazione attivata, è possibile visualizzare
frecce che indicano le svolte e "barre di avvicina-
mento". La rappresentazione è simile a quello del
Sistema di navigazione.
Quando la funzione di guida a destinazione non è
attiva, sul display si vedono indicate la direzione di
marcia del veicolo (bussola) e la denominazione
della strada che si sta percorrendo.
AB
AB
AA
Freetrack_IT.book Seite 70 Dienstag, 22. September 2009 5:38 17
