2010 Seat Altea Freetrack Manuale del proprietario (in Italian)

Accessori, ricambi e modifiche223
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

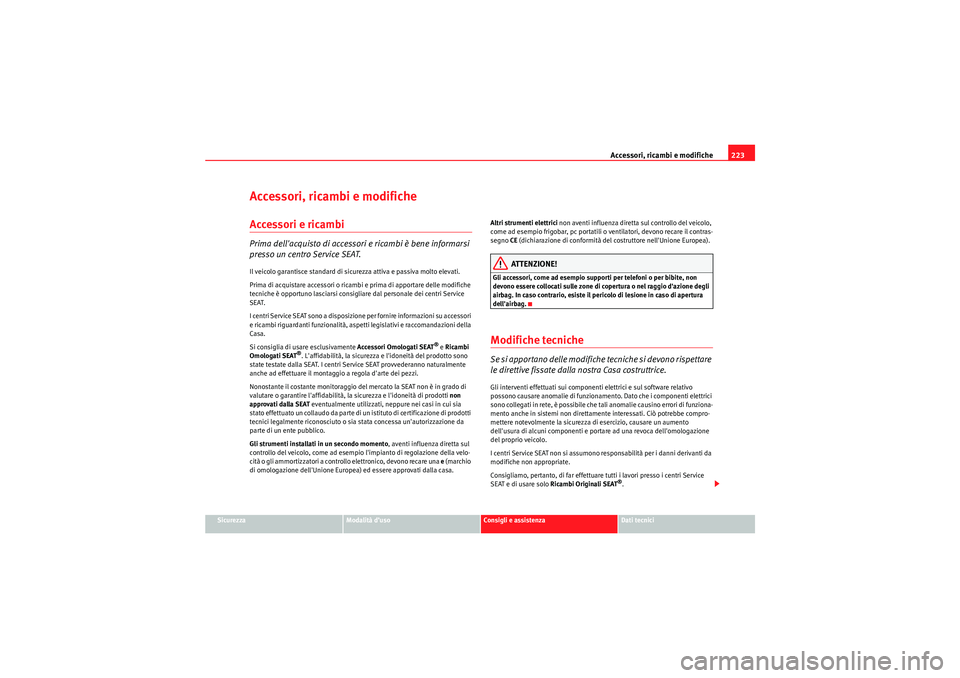

Accessori, ricambi e modificheAccessori e ricambiPrima dell'acquisto di accessori e ricambi è bene informarsi
presso un centro Service SEAT.Il veicolo garantisce standard di sicurezza attiva e passiva molto elevati.
Prima di acquistare accessori o ricambi e prima di apportare delle modifiche
tecniche è opportuno lasciarsi consigliare dal personale dei centri Service
SEAT.
I centri Service SEAT sono a disposizione per fornire informazioni su accessori
e ricambi riguardanti funzionalità, aspetti legislativi e raccomandazioni della
Casa.
Si consiglia di usare esclusivamente Accessori Omologati SEAT
® e Ricambi
Omologati SEAT
®. L'affidabilità, la sicurezza e l'idoneità del prodotto sono
state testate dalla SEAT. I centri Service SEAT provvederanno naturalmente
anche ad effettuare il montaggio a regola d'arte dei pezzi.
Nonostante il costante monitoraggio del mercato la SEAT non è in grado di
valutare o garantire l'affidabilità, la sicurezza e l'idoneità di prodotti non
approvati dalla SEAT eventualmente utilizzati, neppure nei casi in cui sia
s tato ef fe ttuato un collaud o da pa r te di un isti tuto di ce r t if icazio ne di pr od ot ti
tecnici legalmente riconosciuto o sia stata concessa un'autorizzazione da
parte di un ente pubblico.
Gli strumenti installati in un secondo momento , aventi influenza diretta sul
controllo del veicolo, come ad esempio l'impianto di regolazione della velo-
cità o gli ammortizzatori a controllo elettronico, devono recare una e (marchio
di omologazione dell'Unione Europea) ed essere approvati dalla casa. Altri strumenti elettrici
non aventi influenza diretta sul controllo del veicolo,
come ad esempio frigobar, pc portatili o ventilatori, devono recare il contras-
segno CE (dichiarazione di conformità del costruttore nell'Unione Europea).
ATTENZIONE!
Gli accessori, come ad esempio supporti per telefoni o per bibite, non
devono essere collocati sulle zone di copertura o nel raggio d'azione degli
airbag. In caso contrario, esiste il pericolo di lesione in caso di apertura
dell'airbag.Modifiche tecnicheSe si apportano delle modifiche tecniche si devono rispettare
le direttive fissate dalla nostra Casa costruttrice.Gli interventi effettuati sui componenti elettrici e sul software relativo
possono causare anomalie di funzionamento. Dato che i componenti elettrici
sono collegati in rete, è possibile che tali anomalie causino errori di funziona-
mento anche in sistemi non direttamente interessati. Ciò potrebbe compro-
mettere notevolmente la sicurezza di esercizio, causare un aumento
dell'usura di alcuni componenti e portare ad una revoca dell'omologazione
del proprio veicolo.
I centri Service SEAT non si assumono responsabilità per i danni derivanti da
modifiche non appropriate.
Consigliamo, pertanto, di far effettuare tutti i lavori presso i centri Service
SEAT e di usare solo Ricambi Originali SEAT
®.
Freetrack_IT.book Seite 223 Dienstag, 22. September 2009 5:38 17

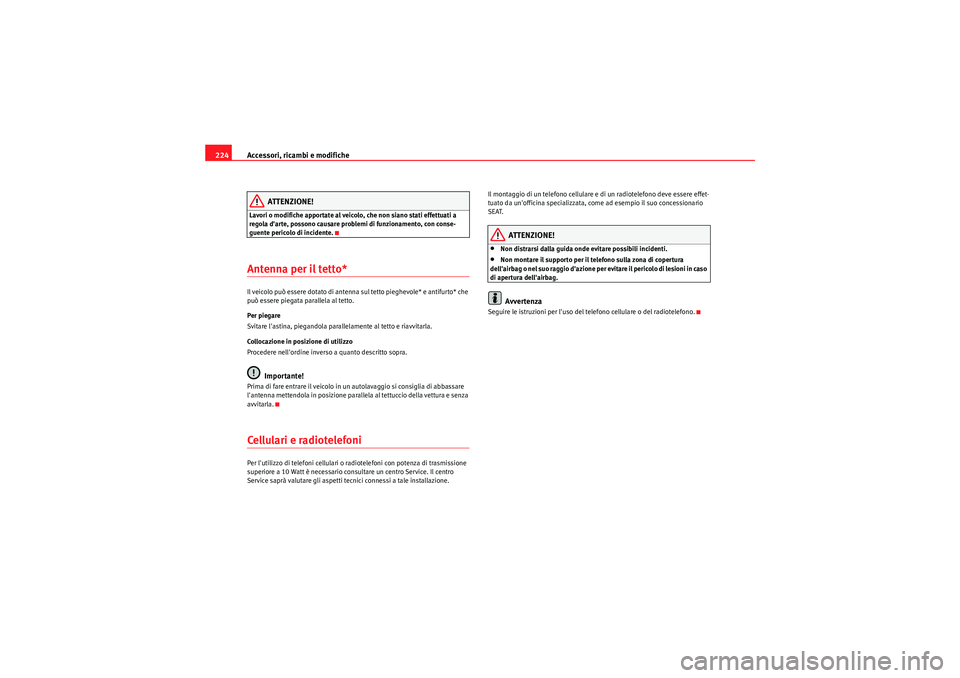

Accessori, ricambi e modifiche
224
ATTENZIONE!
Lavori o modifiche apportate al veicolo, che non siano stati effettuati a
regola d'arte, possono causare problemi di funzionamento, con conse-
guente pericolo di incidente.Antenna per il tetto*Il veicolo può essere dotato di antenna sul tetto pieghevole* e antifurto* che
può essere piegata parallela al tetto.
Per piegare
Svitare l'astina, piegandola parallelamente al tetto e riavvitarla.
Collocazione in posizione di utilizzo
Procedere nell'ordine inverso a quanto descritto sopra.
Importante!
Prima di fare entrare il veicolo in un autolavaggio si consiglia di abbassare
l'antenna mettendola in posizione parallela al tettuccio della vettura e senza
avvitarla.Cellulari e radiotelefoniPer l'utilizzo di telefoni cellulari o radiotelefoni con potenza di trasmissione
superiore a 10 Watt è necessario consultare un centro Service. Il centro
Service saprà valutare gli aspetti tecnici connessi a tale installazione. Il montaggio di un telefono cellulare e di un radiotelefono deve essere effet-
tuato da un'officina specializzata, come ad esempio il suo concessionario
SEAT.
ATTENZIONE!
•Non distrarsi dalla guida onde evitare possibili incidenti.•Non montare il supporto per il telefono sulla zona di copertura
dell'airbag o nel suo raggio d'azione per evitare il pericolo di lesioni in caso
di apertura dell'airbag.Avvertenza
Seguire le istruzioni per l'uso del telefono cellulare o del radiotelefono.
Freetrack_IT.book Seite 224 Dienstag, 22. September 2009 5:38 17

Controlli e rabbocchi periodici225
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

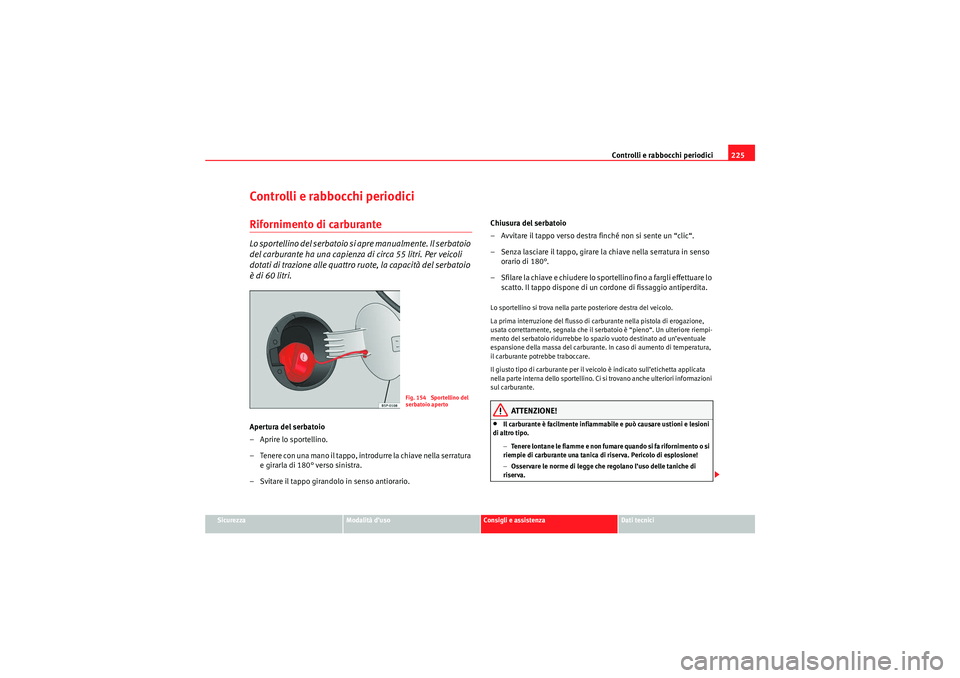

Controlli e rabbocchi periodiciRifornimento di carburanteLo sportellino del serbatoio si apre manualmente. Il serbatoio
del carburante ha una capienza di circa 55 litri. Per veicoli
dotati di trazione alle quattro ruote, la capacità del serbatoio
è di 60 litri.Apertura del serbatoio
– Aprire lo sportellino.
– Tenere con una mano il tappo, introdurre la chiave nella serratura
e girarla di 180° verso sinistra.
– Svitare il tappo girandolo in senso antiorario. Chiusura del serbatoio
– Avvitare il tappo verso destra finché non si sente un “clic“.
– Senza lasciare il tappo, girare la chiave nella serratura in senso
orario di 180°.
– Sfilare la chiave e chiudere lo sportellino fino a fargli effettuare lo scatto. Il tappo dispone di un cordone di fissaggio antiperdita.
Lo sportellino si trova nella parte posteriore destra del veicolo.
La prima interruzione del flusso di carburante nella pistola di erogazione,
usata correttamente, segnala che il serbatoio è “pieno“. Un ulteriore riempi-
mento del serbatoio ridurrebbe lo spazio vuoto destinato ad un’eventuale
espansione della massa del carburante. In caso di aumento di temperatura,
il carburante potrebbe traboccare.
Il giusto tipo di carburante per il veicolo è indicato sull’etichetta applicata
nella parte interna dello sportellino. Ci si trovano anche ulteriori informazioni
sul carburante.
ATTENZIONE!
•Il carburante è facilmente infiammabile e può causare ustioni e lesioni
di altro tipo.
−Tenere lontane le fiamme e non fumare quando si fa rifornimento o si
riempie di carburante una tanica di riserva. Pericolo di esplosione!
− Osservare le norme di legge che regolano l’uso delle taniche di
riserva.
Fig. 154 Sportellino del
serbatoio aperto
Freetrack_IT.book Seite 225 Dienstag, 22. September 2009 5:38 17

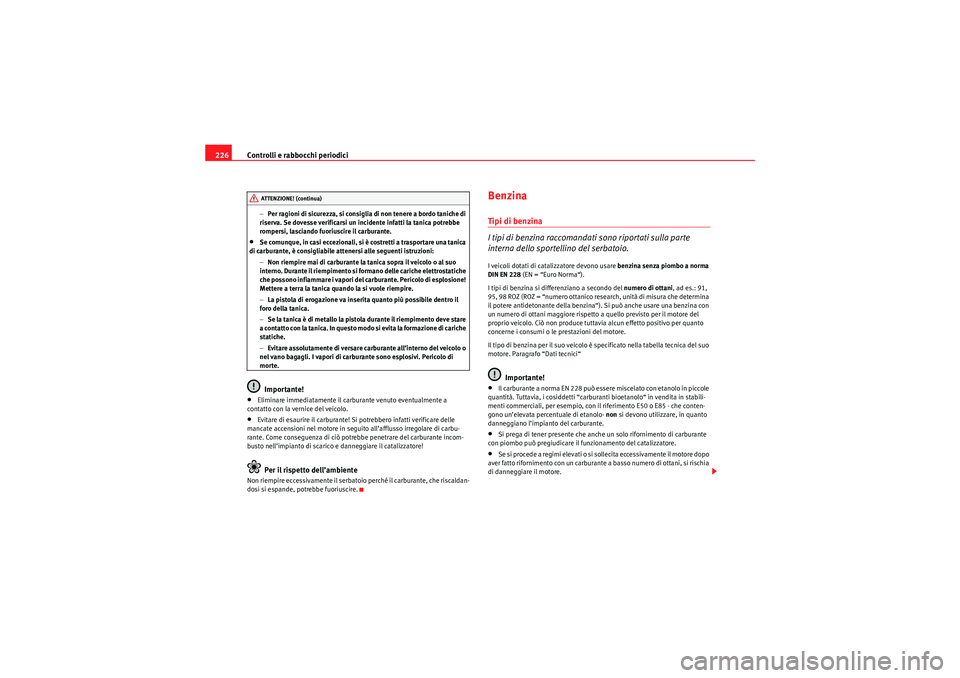

Controlli e rabbocchi periodici
226
− Per ragioni di sicurezza, si consiglia di non tenere a bordo taniche di
riserva. Se dovesse verificarsi un incidente infatti la tanica potrebbe
rompersi, lasciando fuoriuscire il carburante.•Se comunque, in casi eccezionali, si è costretti a trasportare una tanica
di carburante, è consigliabile attenersi alle seguenti istruzioni:
−Non riempire mai di carburante la tanica sopra il veicolo o al suo
interno. Durante il riempimento si formano delle cariche elettrostatiche
che possono infiammare i vapori del carburante. Pericolo di esplosione!
Mettere a terra la tanica quando la si vuole riempire.
− La pistola di erogazione va inserita quanto più possibile dentro il
foro della tanica.
− Se la tanica è di metallo la pistola durante il riempimento deve stare
a co n t a t t o c o n l a t a n i ca . I n q u e s t o m o d o s i e v i t a l a fo r m a z i o n e d i c a r i ch e
statiche.
− Evitare assolutamente di versare carburante all’interno del veicolo o
nel vano bagagli. I vapori di carburante sono esplosivi. Pericolo di
morte.Importante!
•Eliminare immediatamente il carburante venuto eventualmente a
contatto con la vernice del veicolo.•Evitare di esaurire il carburante! Si potrebbero infatti verificare delle
mancate accensioni nel motore in seguito all’afflusso irregolare di carbu-
rante. Come conseguenza di ciò potrebbe penetrare del carburante incom-
busto nell’impianto di scarico e danneggiare il catalizzatore!Per il rispetto dell’ambiente
Non riempire eccessivamente il serbatoio perché il carburante, che riscaldan-
dosi si espande, potrebbe fuoriuscire.
BenzinaTipi di benzina
I tipi di benzina raccomandati sono riportati sulla parte
interna dello sportellino del serbatoio.I veicoli dotati di catalizzatore devono usare benzina senza piombo a norma
DIN EN 228 (EN = “Euro Norma“).
I tipi di benzina si differenziano a secondo del numero di ottani, ad es.: 91,
95, 98 ROZ (ROZ = “numero ottanico research, unità di misura che determina
il potere antidetonante della benzina“). Si può anche usare una benzina con
un numero di ottani maggiore rispetto a quello previsto per il motore del
proprio veicolo. Ciò non produce tuttavia alcun effetto positivo per quanto
concerne i consumi o le prestazioni del motore.
Il tipo di benzina per il suo veicolo è specificato nella tabella tecnica del suo
motore. Paragrafo “Dati tecnici“
Importante!
•Il carburante a norma EN 228 può essere miscelato con etanolo in piccole
quantità. Tuttavia, i cosiddetti “carburanti bioetanolo“ in vendita in stabili-
menti commerciali, per esempio, con il riferimento E50 o E85 - che conten-
gono un’elevata percentuale di etanolo- non si devono utilizzare, in quanto
danneggiano l’impianto del carburante.•Si prega di tener presente che anche un solo rifornimento di carburante
con piombo può pregiudicare il funzionamento del catalizzatore.•Se si procede a regimi elevati o si sollecita eccessivamente il motore dopo
aver fatto rifornimento con un carburante a basso numero di ottani, si rischia
di danneggiare il motore.
ATTENZIONE! (continua)
Freetrack_IT.book Seite 226 Dienstag, 22. September 2009 5:38 17

Controlli e rabbocchi periodici227
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

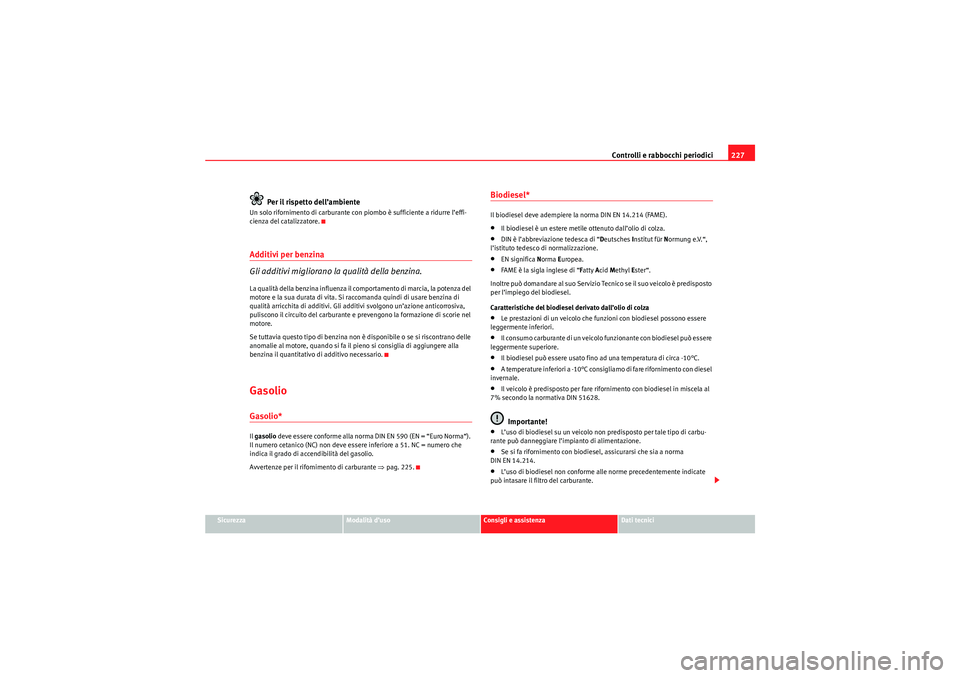

Per il rispetto dell’ambiente
Un solo rifornimento di carburante con piombo è sufficiente a ridurre l’effi-
cienza del catalizzatore.Additivi per benzina
Gli additivi migliorano la qualità della benzina.La qualità della benzina influenza il comportamento di marcia, la potenza del
motore e la sua durata di vita. Si raccomanda quindi di usare benzina di
qualità arricchita di additivi. Gli additivi svolgono un’azione anticorrosiva,
puliscono il circuito del carburante e prevengono la formazione di scorie nel
motore.
Se tuttavia questo tipo di benzina non è disponibile o se si riscontrano delle
anomalie al motore, quando si fa il pieno si consiglia di aggiungere alla
benzina il quantitativo di additivo necessario.GasolioGasolio*Il gasolio deve essere conforme alla norma DIN EN 590 (EN = “Euro Norma“).
Il numero cetanico (NC) non deve essere inferiore a 51. NC = numero che
indica il grado di accendibilità del gasolio.
Avvertenze per il rifornimento di carburante ⇒pag. 225.
Biodiesel*Il biodiesel deve adempiere la norma DIN EN 14.214 (FAME).•Il biodiesel è un estere metile ottenuto dall’olio di colza.•DIN è l’abbreviazione tedesca di “ Deutsches Institut für N ormung e.V.“,
l’istituto tedesco di normalizzazione.•EN significa Norma Europea.•FAME è la sigla inglese di “ Fatty Acid Methyl Ester“.
Inoltre può domandare al suo Servizio Tecnico se il suo veicolo è predisposto
per l’impiego del biodiesel.
Caratteristiche del biodiesel derivato dall’olio di colza•Le prestazioni di un veicolo che funzioni con biodiesel possono essere
leggermente inferiori.•Il consumo carburante di un veicolo funzionante con biodiesel può essere
leggermente superiore.•Il biodiesel può essere usato fino ad una temperatura di circa -10°C.•A temperature inferiori a -10°C consigliamo di fare rifornimento con diesel
invernale.•Il veicolo è predisposto per fare rifornimento con biodiesel in miscela al
7% secondo la normativa DIN 51628.Importante!
•L’uso di biodiesel su un veicolo non predisposto per tale tipo di carbu-
rante può danneggiare l’impianto di alimentazione.•Se si fa rifornimento con biodiesel, assicurarsi che sia a norma
DIN EN 14.214.•L’uso di biodiesel non conforme alle norme precedentemente indicate
può intasare il filtro del carburante.
Freetrack_IT.book Seite 227 Dienstag, 22. September 2009 5:38 17

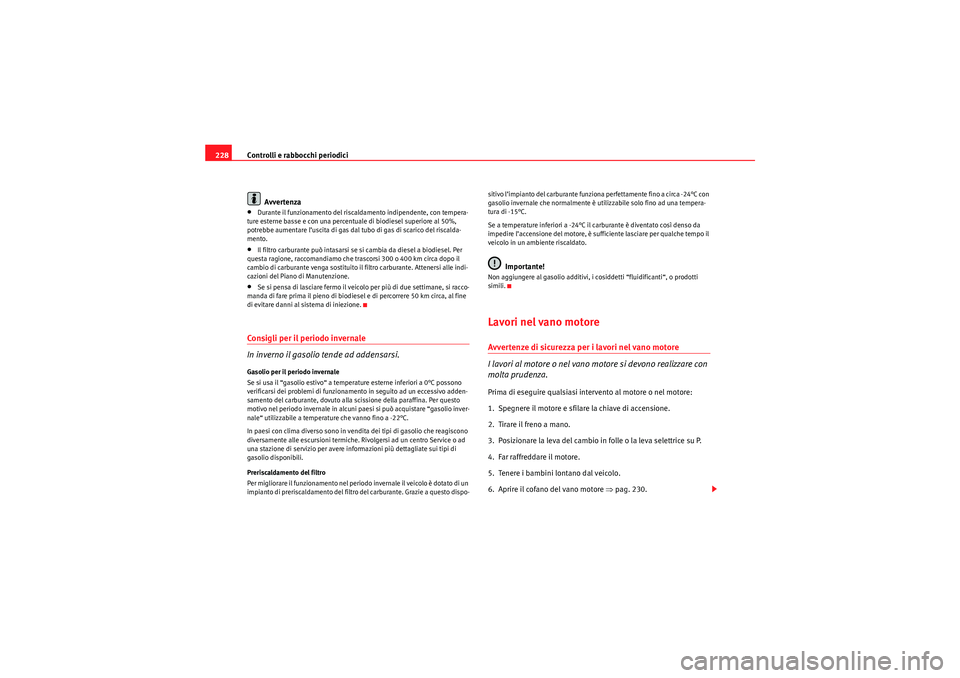

Controlli e rabbocchi periodici
228
Avvertenza•Durante il funzionamento del riscaldamento indipendente, con tempera-
ture esterne basse e con una percentuale di biodiesel superiore al 50%,
potrebbe aumentare l’uscita di gas dal tubo di gas di scarico del riscalda-
mento.•Il filtro carburante può intasarsi se si cambia da diesel a biodiesel. Per
questa ragione, raccomandiamo che trascorsi 300 o 400 km circa dopo il
cambio di carburante venga sostituito il filtro carburante. Attenersi alle indi-
cazioni del Piano di Manutenzione.•Se si pensa di lasciare fermo il veicolo per più di due settimane, si racco-
manda di fare prima il pieno di biodiesel e di percorrere 50 km circa, al fine
di evitare danni al sistema di iniezione.Consigli per il periodo invernale
In inverno il gasolio tende ad addensarsi.Gasolio per il periodo invernale
Se si usa il “gasolio estivo“ a temperature esterne inferiori a 0°C possono
verificarsi dei problemi di funzionamento in seguito ad un eccessivo adden-
samento del carburante, dovuto alla scissione della paraffina. Per questo
motivo nel periodo invernale in alcuni paesi si può acquistare “gasolio inver-
nale“ utilizzabile a temperature che vanno fino a -22°C.
In paesi con clima diverso sono in vendita dei tipi di gasolio che reagiscono
diversamente alle escursioni termiche. Rivolgersi ad un centro Service o ad
una stazione di servizio per avere informazioni più dettagliate sui tipi di
gasolio disponibili.
Preriscaldamento del filtro
Per migliorare il funzionamento nel periodo invernale il veicolo è dotato di un
impianto di preriscaldamento del filtro del carburante. Grazie a questo dispo- sitivo l’impianto del carburante funziona perfettamente fino a circa -24°C con
gasolio invernale che normalmente è utilizzabile solo fino ad una tempera-
tura di -15°C.
Se a temperature inferiori a -24°C il carburante è diventato così denso da
impedire l’accensione del motore, è sufficiente lasciare per qualche tempo il
veicolo in un ambiente riscaldato.
Importante!
Non aggiungere al gasolio additivi, i cosiddetti “fluidificanti“, o prodotti
simili.Lavori nel vano motoreAvvertenze di sicurezza per i lavori nel vano motore
I lavori al motore o nel vano motore si devono realizzare con
molta prudenza.Prima di eseguire qualsiasi intervento al motore o nel motore:
1. Spegnere il motore e sfilare la chiave di accensione.
2. Tirare il freno a mano.
3. Posizionare la leva del cambio in folle o la leva selettrice su P.
4. Far raffreddare il motore.
5. Tenere i bambini
lontano dal veicolo.
6. Aprire il cofano del vano motore ⇒pag. 230.
Freetrack_IT.book Seite 228 Dienstag, 22. September 2009 5:38 17

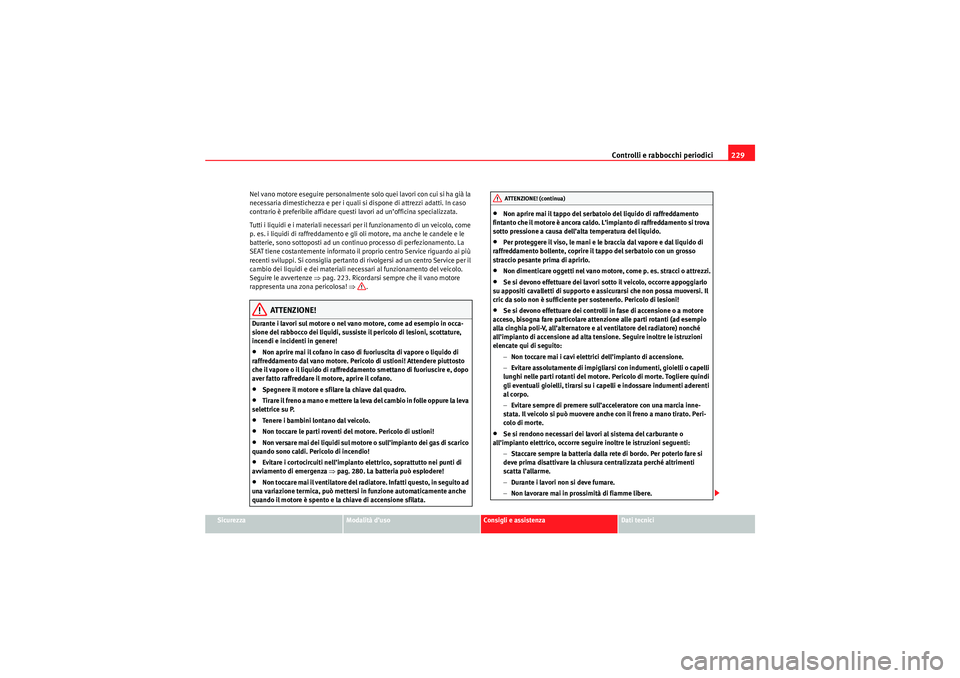

Controlli e rabbocchi periodici229
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Nel vano motore eseguire personalmente solo quei lavori con cui si ha già la
necessaria dimestichezza e per i quali si dispone di attrezzi adatti. In caso
contrario è preferibile affidare questi lavori ad un’officina specializzata.
Tutti i liquidi e i materiali necessari per il funzionamento di un veicolo, come
p. es. i liquidi di raffreddamento e gli oli motore, ma anche le candele e le
batterie, sono sottoposti ad un continuo processo di perfezionamento. La
SEAT tiene costantemente informato il proprio centro Service riguardo ai più
recenti sviluppi. Si consiglia pertanto di rivolgersi ad un centro Service per il
cambio dei liquidi e dei materiali necessari al funzionamento del veicolo.
Seguire le avvertenze ⇒
pag. 223. Ricordarsi sempre che il vano motore
rappresenta una zona pericolosa! ⇒.
ATTENZIONE!
Durante i lavori sul motore o nel vano motore, come ad esempio in occa-
sione del rabbocco dei liquidi, sussiste il pericolo di lesioni, scottature,
incendi e incidenti in genere!•Non aprire mai il cofano in caso di fuoriuscita di vapore o liquido di
raffreddamento dal vano motore. Pericolo di ustioni! Attendere piuttosto
che il vapore o il liquido di raffreddamento smettano di fuoriuscire e, dopo
aver fatto raffreddare il motore, aprire il cofano.•Spegnere il motore e sfilare la chiave dal quadro.•Tirare il freno a mano e mettere la leva del cambio in folle oppure la leva
selettrice su P.•Tenere i bambini lontano dal veicolo.•Non toccare le parti roventi del motore. Pericolo di ustioni!•Non versare mai dei liquidi sul motore o sull’impianto dei gas di scarico
quando sono caldi. Pericolo di incendio!•Evitare i cortocircuiti nell’impianto elettrico, soprattutto nei punti di
avviamento di emergenza ⇒pag. 280. La batteria può esplodere!•Non toccare mai il ventilatore del radiatore. Infatti questo, in seguito ad
una variazione termica, può mettersi in funzione automaticamente anche
quando il motore è spento e la chiave di accensione sfilata.
•Non aprire mai il tappo del serbatoio del liquido di raffreddamento
fintanto che il motore è ancora caldo. L’impianto di raffreddamento si trova
sotto pressione a causa dell’alta temperatura del liquido.•Per proteggere il viso, le mani e le braccia dal vapore e dal liquido di
raffreddamento bollente, coprire il tappo del serbatoio con un grosso
straccio pesante prima di aprirlo.•Non dimenticare oggetti nel vano motore, come p. es. stracci o attrezzi.•Se si devono effettuare dei lavori sotto il veicolo, occorre appoggiarlo
su appositi cavalletti di supporto e assicurarsi che non possa muoversi. Il
cric da solo non è sufficiente per sostenerlo. Pericolo di lesioni!•Se si devono effettuare dei controlli in fase di accensione o a motore
acceso, bisogna fare particolare attenzione alle parti rotanti (ad esempio
alla cinghia poli-V, all’alternatore e al ventilatore del radiatore) nonché
all’impianto di accensione ad alta tensione. Seguire inoltre le istruzioni
elencate qui di seguito:
−Non toccare mai i cavi elettrici dell’impianto di accensione.
− Evitare assolutamente di impigliarsi con indumenti, gioielli o capelli
lunghi nelle parti rotanti del motore. Pericolo di morte. Togliere quindi
gli eventuali gioielli, tirarsi su i capelli e indossare indumenti aderenti
al corpo.
− Evitare sempre di premere sull’acceleratore con una marcia inne-
stata. Il veicolo si può muovere anche con il freno a mano tirato. Peri-
colo di morte.•Se si rendono necessari dei lavori al sistema del carburante o
all’impianto elettrico, occorre seguire inoltre le istruzioni seguenti:
−Staccare sempre la batteria dalla rete di bordo. Per poterlo fare si
deve prima disattivare la chiusura centralizzata perché altrimenti
scatta l’allarme.
− Durante i lavori non si deve fumare.
− Non lavorare mai in prossimità di fiamme libere.ATTENZIONE! (continua)
Freetrack_IT.book Seite 229 Dienstag, 22. September 2009 5:38 17

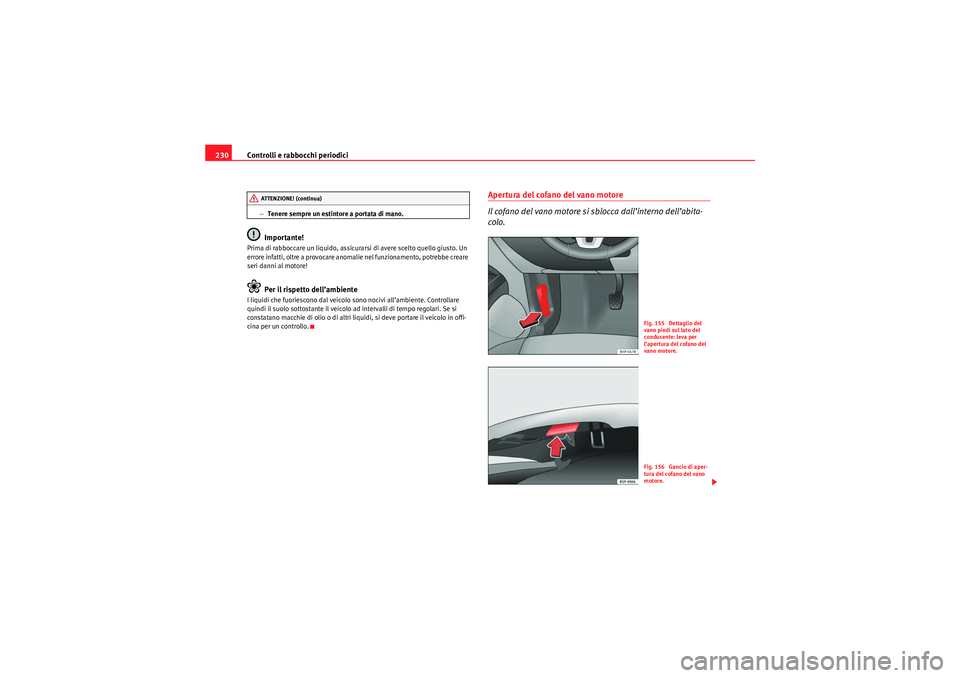

Controlli e rabbocchi periodici
230
− Tenere sempre un estintore a portata di mano.Importante!
Prima di rabboccare un liquido, assicurarsi di avere scelto quello giusto. Un
errore infatti, oltre a provocare anomalie nel funzionamento, potrebbe creare
seri danni al motore!
Per il rispetto dell’ambiente
I liquidi che fuoriescono dal veicolo sono nocivi all’ambiente. Controllare
quindi il suolo sottostante il veicolo ad intervalli di tempo regolari. Se si
constatano macchie di olio o di altri liquidi, si deve portare il veicolo in offi-
cina per un controllo.
Apertura del cofano del vano motore
Il cofano del vano motore si sblocca dall’interno dell’abita-
colo.
ATTENZIONE! (continua)
Fig. 155 Dettaglio del
vano piedi sul lato del
conducente: leva per
l’apertura del cofano del
vano motore.Fig. 156 Gancio di aper-
tura del cofano del vano
motore.
Freetrack_IT.book Seite 230 Dienstag, 22. September 2009 5:38 17
