2010 Seat Altea Freetrack Manuale del proprietario (in Italian)

Indicazioni generali287
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

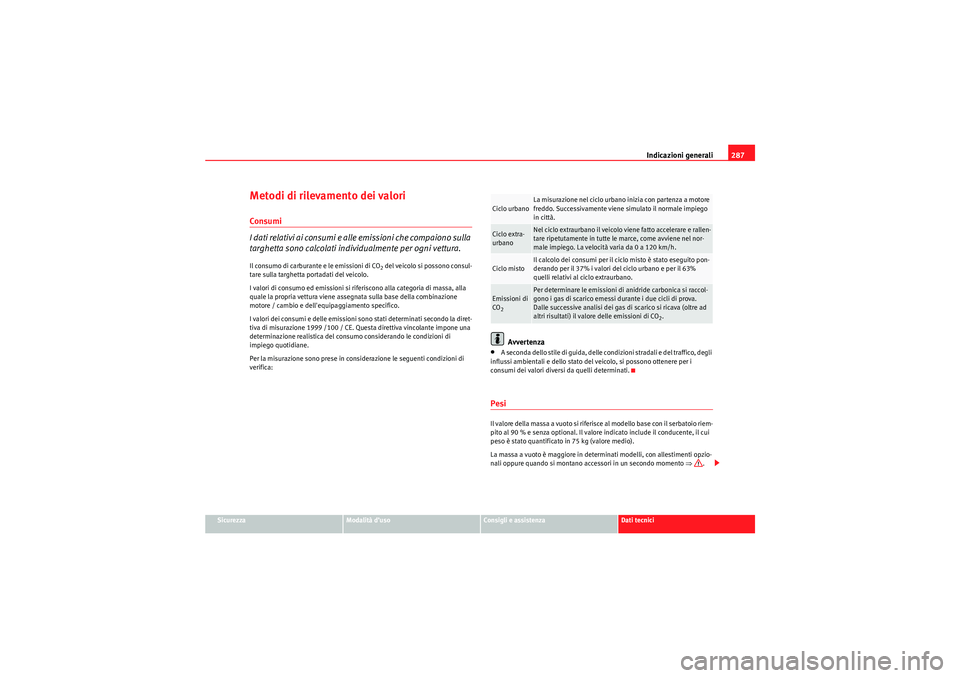

Metodi di rilevamento dei valoriConsumi
I dati relativi ai consumi e alle emissioni che compaiono sulla
targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell'equipaggiamento specifico.
I valori dei consumi e delle emissioni sono stati determinati secondo la diret-
tiva di misurazione 1999 /100 / CE. Questa direttiva vincolante impone una
determinazione realistica del consumo considerando le condizioni di
impiego quotidiane.
Per la misurazione sono prese in considerazione le seguenti condizioni di
verifica:
Avvertenza
•A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati.PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.Ciclo urbano
La misurazione nel ciclo urbano inizia con partenza a motore
freddo. Successivamente viene simulato il normale impiego
in città.
Ciclo extra-
urbano
Nel ciclo extraurbano il veicolo viene fatto accelerare e rallen-
tare ripetutamente in tutte le marce, come avviene nel nor-
male impiego. La velocità varia da 0 a 120 km/h.
Ciclo misto
Il calcolo dei consumi per il ciclo misto è stato eseguito pon-
derando per il 37% i valori del ciclo urbano e per il 63%
quelli relativi al ciclo extraurbano.
Emissioni di
CO2
Per determinare le emissioni di anidride carbonica si raccol-
gono i gas di scarico emessi durante i due cicli di prova.
Dalle successive analisi dei gas di scarico si ricava (oltre ad
altri risultati) il valore delle emissioni di CO
2.
Freetrack_IT.book Seite 287 Dienstag, 22. September 2009 5:38 17

Indicazioni generali
288
ATTENZIONE!
•Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida e
una velocità adeguate.•Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒ .
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno. Se non si può rispettare il carico statico verticale massimo (p. es. nel caso di
rimorchi monoasse vuoti e leggeri o di rimorchi a doppio asse in tandem con
un interasse inferiore a 1 m), è obbligatorio comunque che esso sia almeno
pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•Per ragioni di sicurezza non viaggiar
e a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.•I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
Freetrack_IT.book Seite 288 Dienstag, 22. September 2009 5:38 17

Dati tecnici289
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

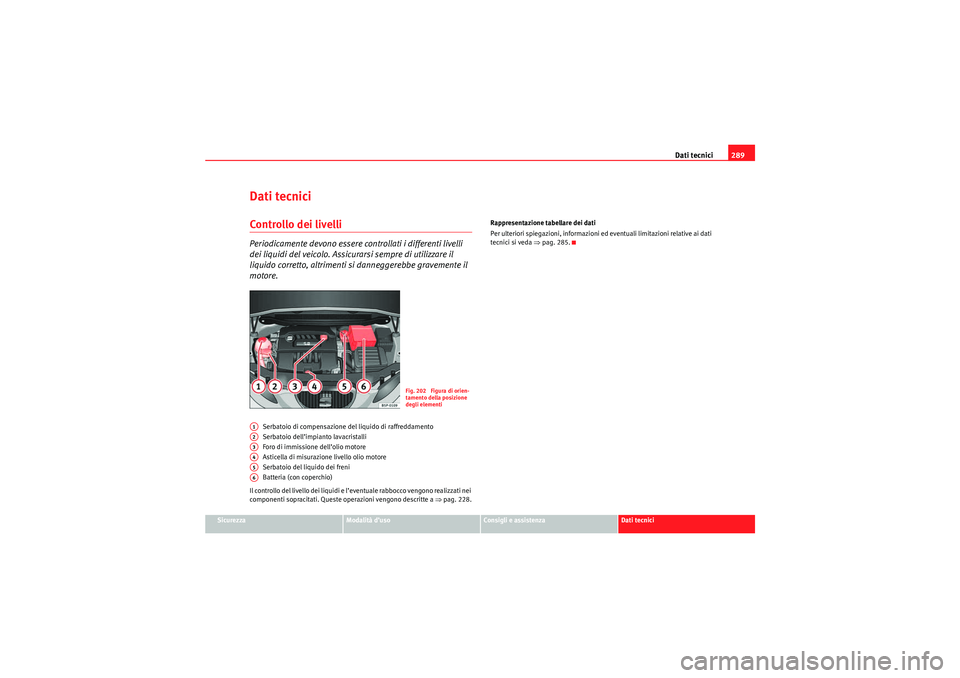

Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell’impianto lavacristalli
Foro di immissione dell’olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l’eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 228. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda ⇒
pag. 285.
Fig. 202 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
Freetrack_IT.book Seite 289 Dienstag, 22. September 2009 5:38 17

Dati tecnici

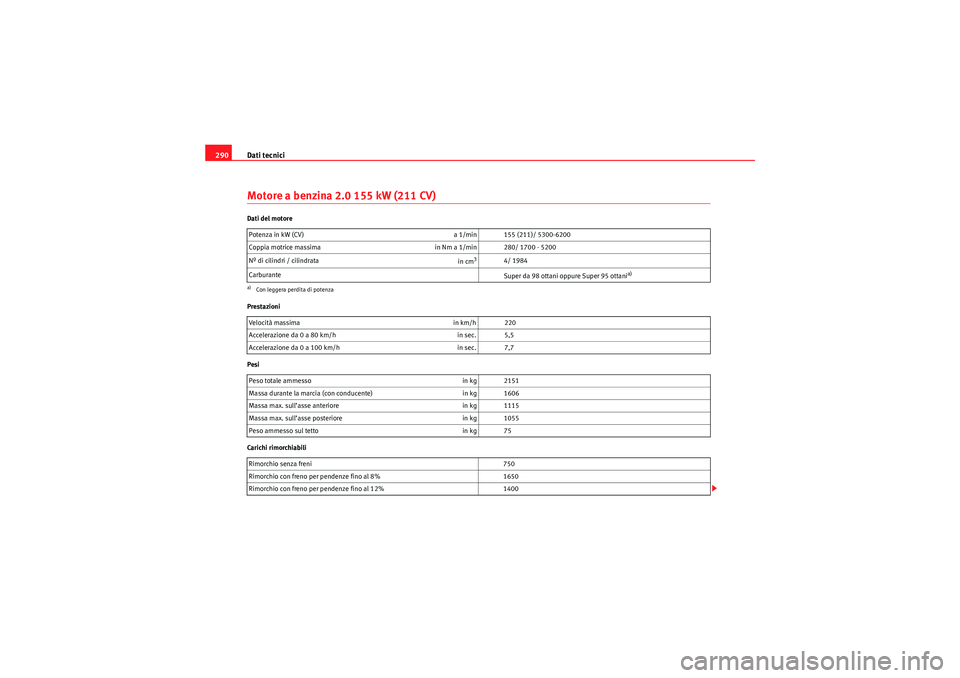

290Motore a benzina 2.0 155 kW (211 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 155 (211)/ 5300-6200
Coppia motrice massima in Nm a 1/min 280/ 1700 - 5200
Nº di cilindri / cilindrata in cm
3
4/ 1984
Carburante Super da 98 ottani oppure Super 95 ottani
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 220
Accelerazione da 0 a 80 km/h in sec. 5,5
Accelerazione da 0 a 100 km/h in sec. 7,7
Peso totale ammesso in kg 2151
Massa durante la marcia (con conducente) in kg 1606
Massa max. sull’asse anteriore in kg 1115
Massa max. sull’asse posteriore in kg 1055
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 750
Rimorchio con freno per pendenze fino al 8% 1650
Rimorchio con freno per pendenze fino al 12% 1400
Freetrack_IT.book Seite 290 Dienstag, 22. September 2009 5:38 17

Dati tecnici291
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

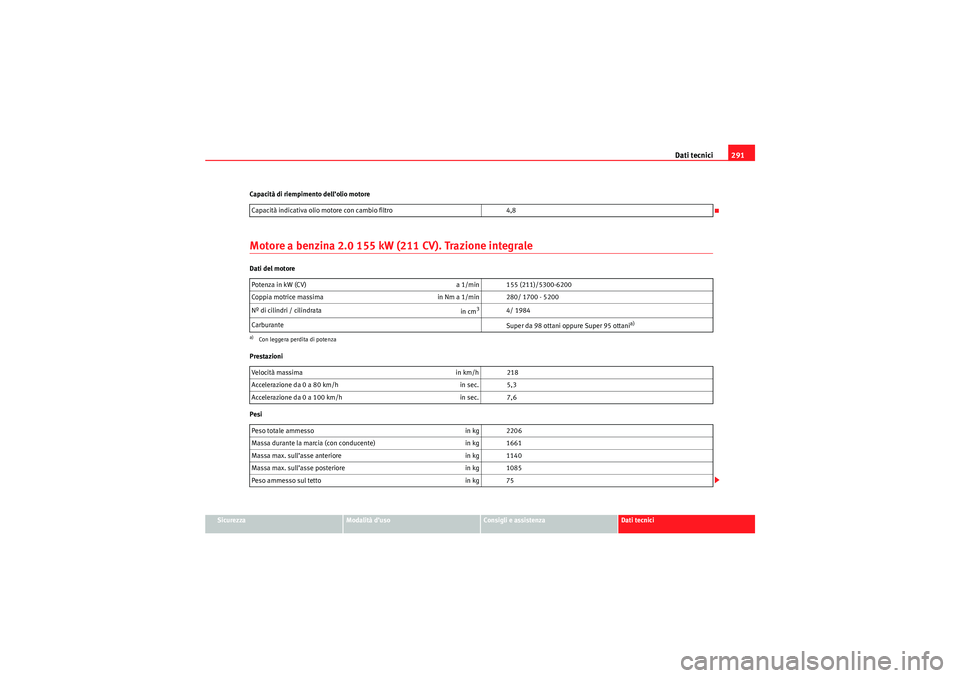

Capacità di riempimento dell’olio motore
Motore a benzina 2.0 155 kW (211 CV). Trazione integraleDati del motore
Prestazioni
Pesi
Capacità indicativa olio motore con cambio filtro
4,8
Potenza in kW (CV) a 1/min 155 (211)/5300-6200
Coppia motrice massima in Nm a 1/min 280/ 1700 - 5200
Nº di cilindri / cilindrata in cm
3
4/ 1984
Carburante Super da 98 ottani oppure Super 95 ottani
a)
a)Con leggera perdita di potenzaVel ocità massimain km /h 218
Accelerazione da 0 a 80 km/h in sec. 5,3
Accelerazione da 0 a 100 km/h in sec. 7,6
Peso totale ammesso in kg 2206
Massa durante la marcia (con conducente) in kg 1661
Massa max. sull’asse anteriore in kg 1140
Massa max. sull’asse posteriore in kg 1085
Peso ammesso sul tetto in kg 75
Freetrack_IT.book Seite 291 Dienstag, 22. September 2009 5:38 17

Dati tecnici

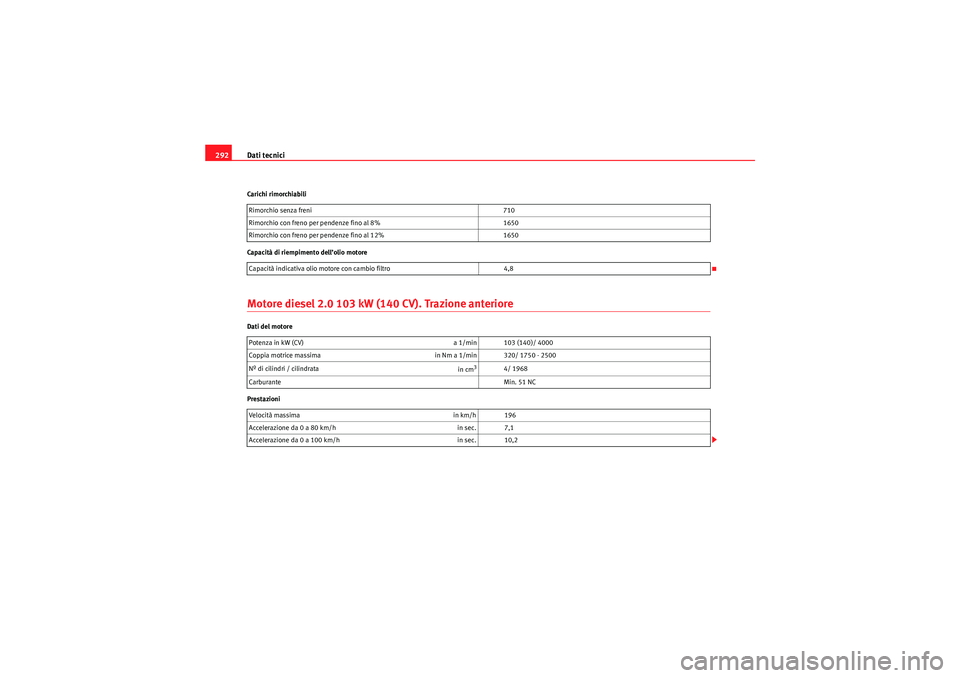

292Carichi rimorchiabili
Capacità di riempimento dell’olio motoreMotore diesel 2.0 103 kW (140 CV). Trazione anterioreDati del motore
Prestazioni Rimorchio senza freni
710
Rimorchio con freno per pendenze fino al 8% 1650
Rimorchio con freno per pendenze fino al 12% 1650
Capacità indicativa olio motore con cambio filtro 4,8
Potenza in kW (CV) a 1/min 103 (140)/ 4000
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
Nº di cilindri / cilindrata in cm
3
4/ 1968
Carburante Min. 51 NC
Velocità massima in km/h 196
Accelerazione da 0 a 80 km/h in sec. 7,1
Accelerazione da 0 a 100 km/h in sec. 10,2
Freetrack_IT.book Seite 292 Dienstag, 22. September 2009 5:38 17

Dati tecnici293
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

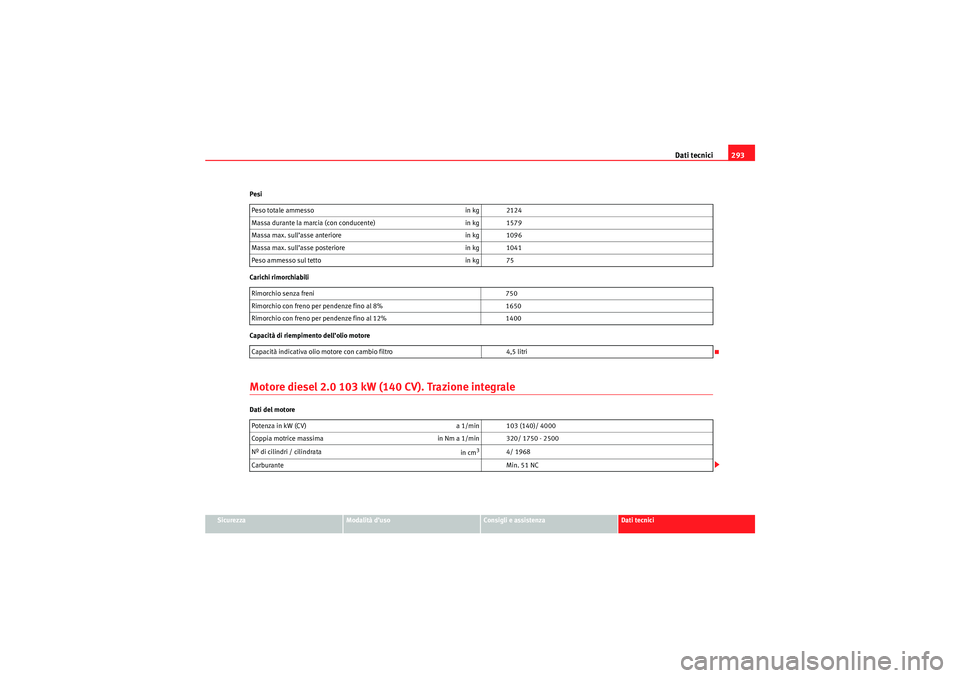

Pesi
Carichi rimorchiabili
Capacità di riempimento dell’olio motore
Motore diesel 2.0 103 kW (140 CV). Trazione integraleDati del motore
Peso totale ammesso
in kg 2124
Massa durante la marcia (con conducente) in kg 1579
Massa max. sull’asse anteriore in kg 1096
Massa max. sull’asse posteriore in kg 1041
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 750
Rimorchio con freno per pendenze fino al 8% 1650
Rimorchio con freno per pendenze fino al 12% 1400
Capacità indicativa olio motore con cambio filtro 4,5 litri
Potenza in kW (CV) a 1/min 103 (140)/ 4000
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
Nº di cilindri / cilindrata in cm
3
4/ 1968
Carburante Min. 51 NC
Freetrack_IT.book Seite 293 Dienstag, 22. September 2009 5:38 17

Dati tecnici

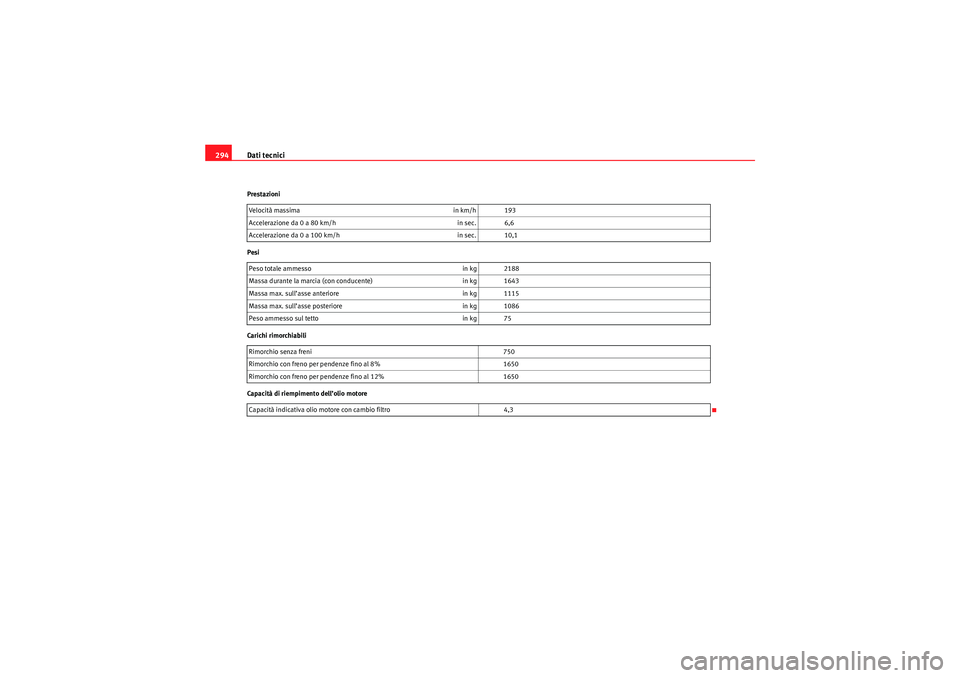

294Prestazioni
Pesi
Carichi rimorchiabili
Capacità di riempimento dell’olio motore Velocità massima
in km/h 193
Accelerazione da 0 a 80 km/h in sec. 6,6
Accelerazione da 0 a 100 km/h in sec. 10,1
Peso totale ammesso in kg 2188
Massa durante la marcia (con conducente) in kg 1643
Massa max. sull’asse anteriore in kg 1115
Massa max. sull’asse posteriore in kg 1086
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 750
Rimorchio con freno per pendenze fino al 8% 1650
Rimorchio con freno per pendenze fino al 12% 1650
Capacità indicativa olio motore con cambio filtro 4,3
Freetrack_IT.book Seite 294 Dienstag, 22. September 2009 5:38 17
