2010 Seat Altea Freetrack Manuale del proprietario (in Italian)

Per fare da sé271
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

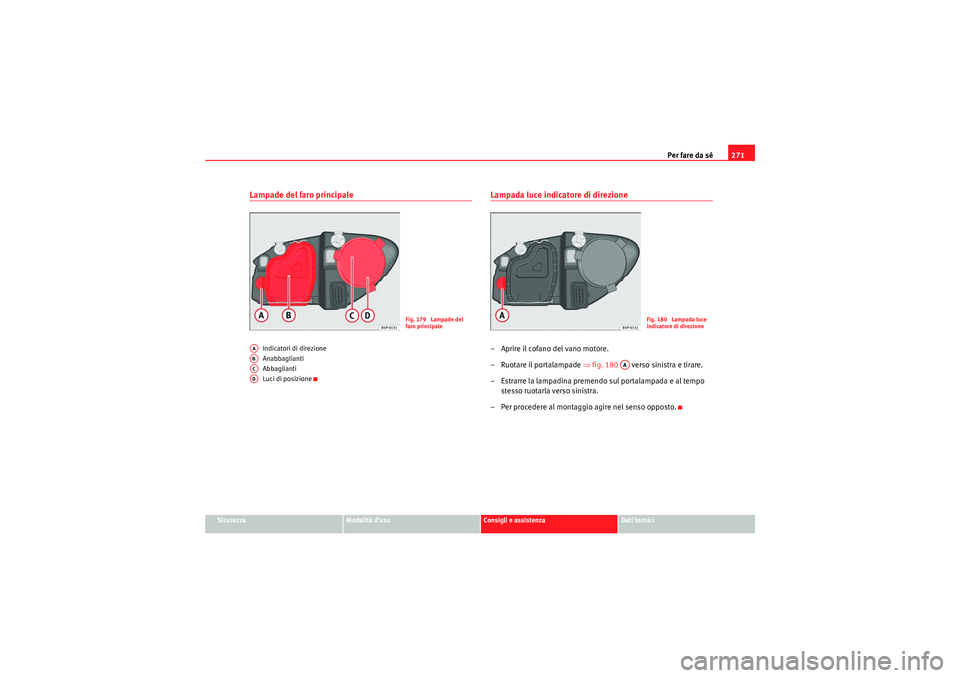

Lampade del faro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
– Ruotare il portalampade ⇒ fig. 180 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Fig. 179 Lampade del
faro principale
AAABACAD
Fig. 180 Lampada luce
indicatore di direzione
AA
Freetrack_IT.book Seite 271 Dienstag, 22. September 2009 5:38 17

Per fare da sé

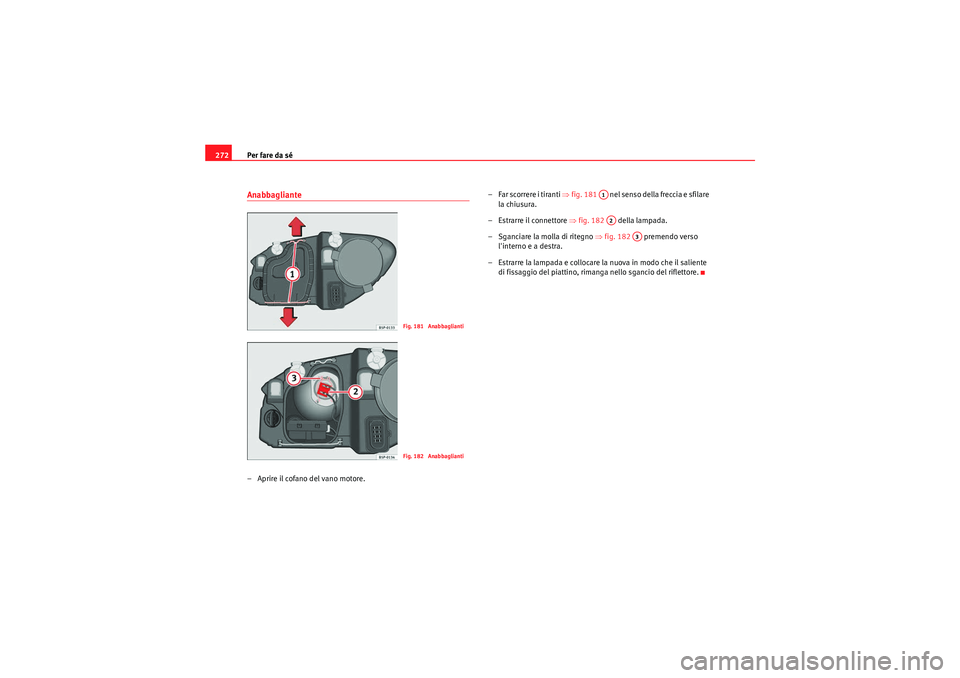

272Anabbagliante– Aprire il cofano del vano motore. – Far scorrere i tiranti ⇒
fig. 181 nel senso della freccia e sfilare
la chiusura.
– Estrarre il connettore ⇒ fig. 182 della lampada.
– Sganciare la molla di ritegno ⇒fig. 182 premendo verso
l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.
Fig. 181 AnabbagliantiFig. 182 Anabbaglianti
A1A2
A3
Freetrack_IT.book Seite 272 Dienstag, 22. September 2009 5:38 17

Per fare da sé273
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

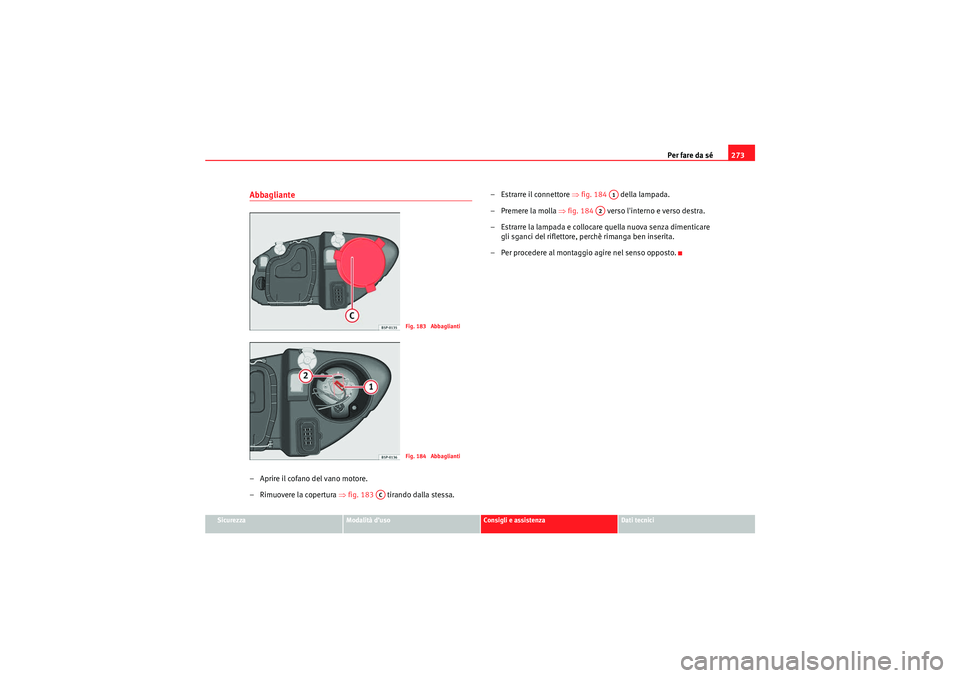

Abbagliante– Aprire il cofano del vano motore.
–Rimuovere la copertura ⇒fig. 183 tirando dalla stessa. – Estrarre il connettore
⇒fig. 184 della lampada.
– Premere la molla ⇒ fig. 184 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, pe rchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
Fig. 183 AbbagliantiFig. 184 Abbaglianti
AC
A1
A2
Freetrack_IT.book Seite 273 Dienstag, 22. September 2009 5:38 17

Per fare da sé

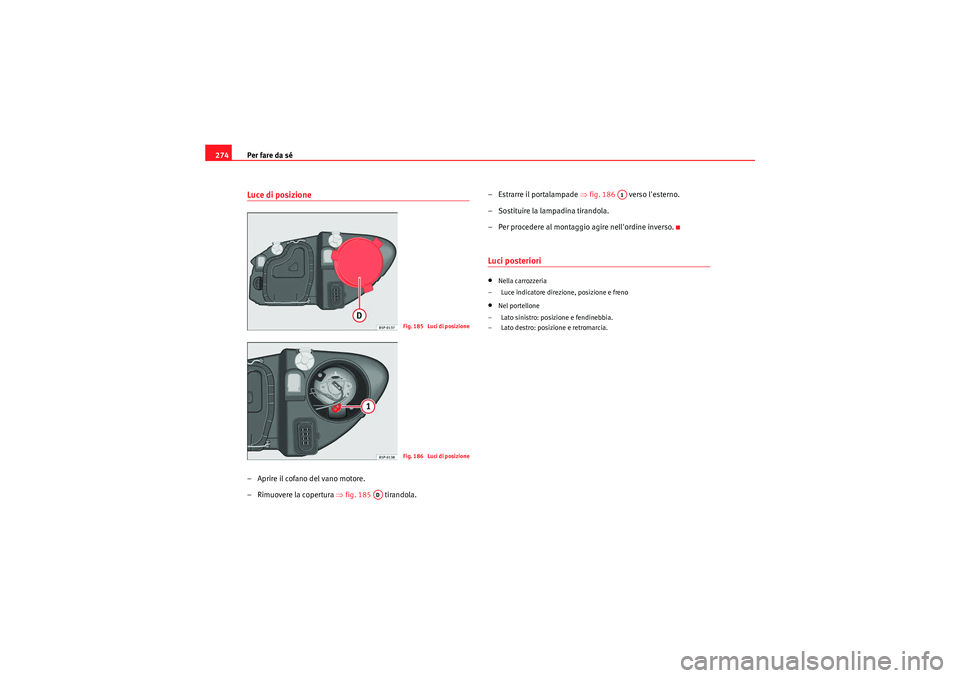

274Luce di posizione– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 185 tirandola. –Estrarre il portalampade
⇒fig. 186 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•Nella carrozzeria
– Luce indicatore direzione, posizione e freno•Nel portellone
– Lato sinistro: posizione e fendinebbia.
– Lato destro: posizione e retromarcia.
Fig. 185 Luci di posizioneFig. 186 Luci di posizione
AD
A1
Freetrack_IT.book Seite 274 Dienstag, 22. September 2009 5:38 17

Per fare da sé275
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

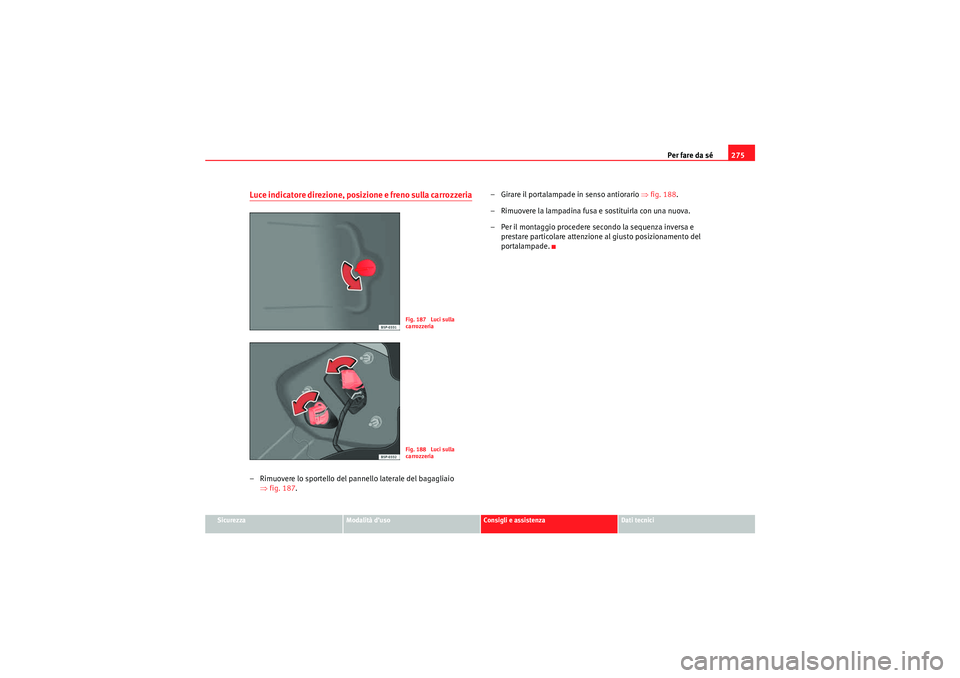

Luce indicatore direzione, posizione e freno sulla carrozzeria– Rimuovere lo sportello del pannello laterale del bagagliaio
⇒fig. 187 . – Girare il portalampade in senso antiorario
⇒fig. 188 .
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Fig. 187 Luci sulla
carrozzeriaFig. 188 Luci sulla
carrozzeria
Freetrack_IT.book Seite 275 Dienstag, 22. September 2009 5:38 17

Per fare da sé

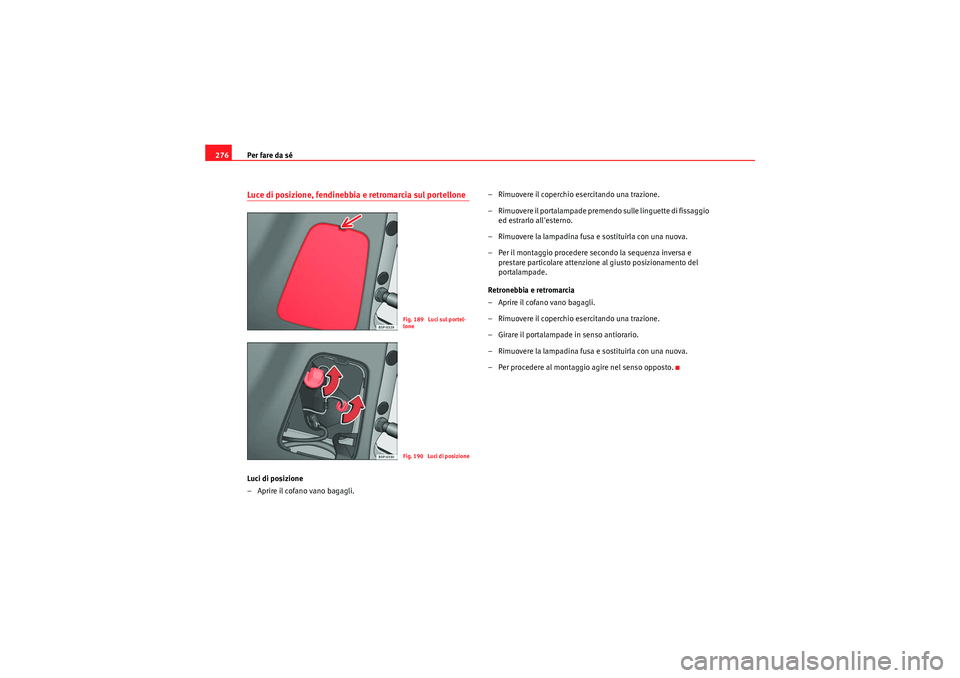

276Luce di posizione, fendinebbia e retromarcia sul portelloneLuci di posizione
– Aprire il cofano vano bagagli. – Rimuovere il coperchio
esercitando una trazione.
– Rimuovere il portalampade premendo sulle linguette di fissaggio ed estrarlo all'esterno.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Retronebbia e retromarcia
– Aprire il cofano vano bagagli.
– Rimuovere il coperchio esercitando una trazione.
– Girare il portalampade in senso antiorario.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per procedere al montaggio agire nel senso opposto.
Fig. 189 Luci sul portel-
loneFig. 190 Luci di posizione
Freetrack_IT.book Seite 276 Dienstag, 22. September 2009 5:38 17

Per fare da sé277
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

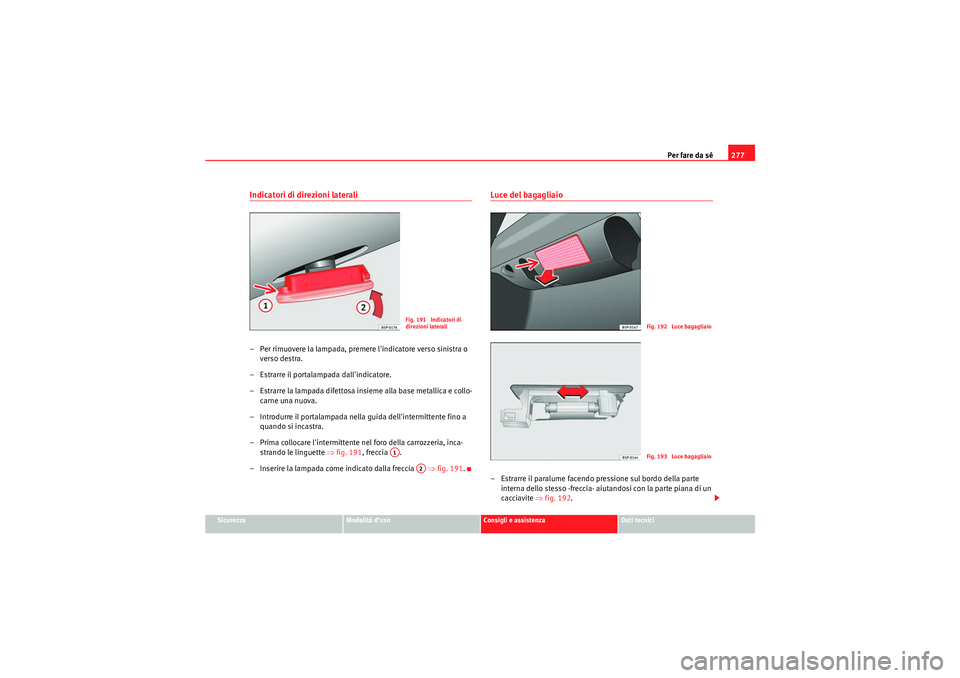

Indicatori di direzioni laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a
quando si incastra.
– Prima collocare l'intermittente ne l foro della carrozzeria, inca-
strando le linguette ⇒fig. 191, freccia .
– Inserire la lampada come indicato dalla freccia ⇒fig. 191 .
Luce del bagagliaio– Estrarre il paralume facendo pressione sul bordo della parte
interna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒fig. 192 .
Fig. 191 Indicatori di
direzioni laterali
A1
A2
Fig. 192 Luce bagagliaioFig. 193 Luce bagagliaio
Freetrack_IT.book Seite 277 Dienstag, 22. September 2009 5:38 17

Per fare da sé
278

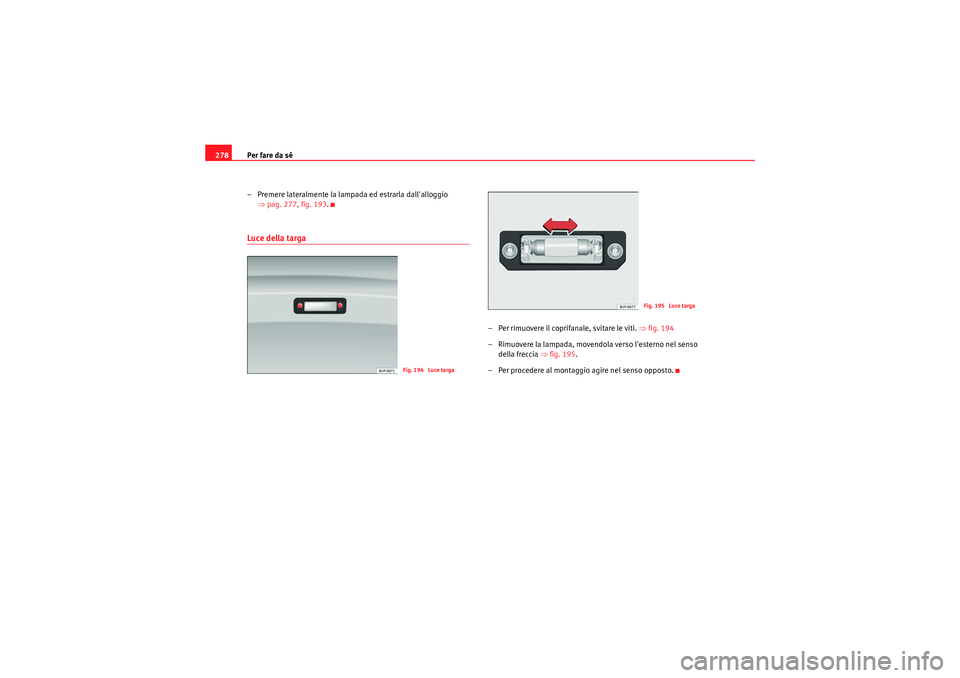

– Premere lateralmente la lampada ed estrarla dall'alloggio ⇒pag. 277, fig. 193 .Luce della targa
– Per rimuovere il coprifanale, svitare le viti. ⇒ fig. 194
– Rimuovere la lampada, movendola verso l'esterno nel senso della freccia ⇒ fig. 195.
– Per procedere al montaggio agire nel senso opposto.
Fig. 194 Luce targa
Fig. 195 Luce targa
