2010 Seat Altea Freetrack Manuale del proprietario (in Italian)

55
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Freetrack_IT.book Seite 55 Dienstag, 22. September 2009 5:38 17

56

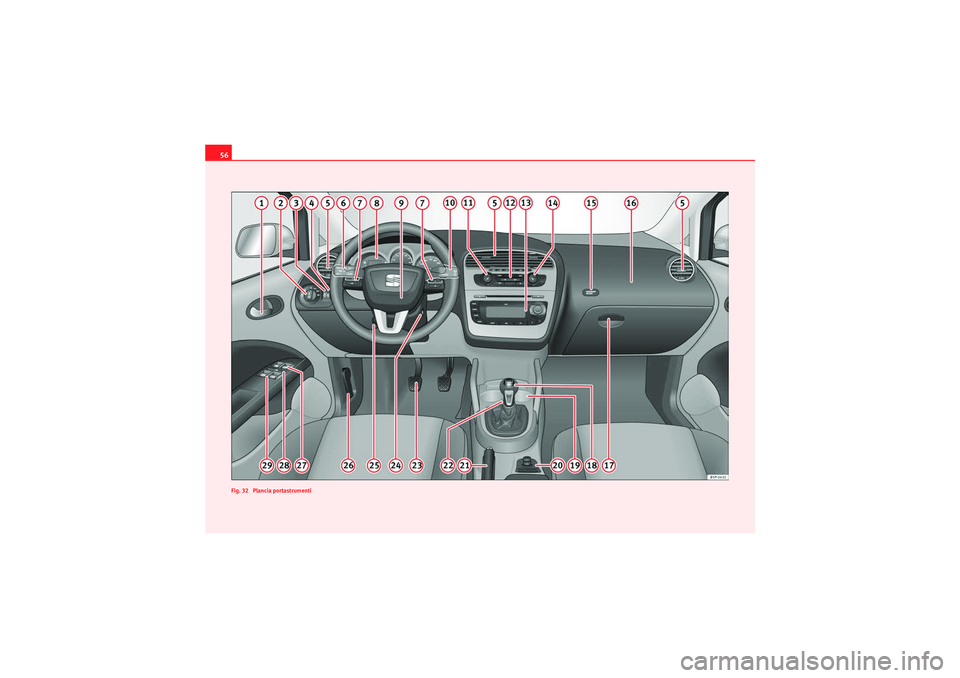

Fig. 32 Plancia portastrumentiFreetrack_IT.book Seite 56 Dienstag, 22. September 2009 5:38 17

Strumentazione57
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Modalità d’usoStrumentazioneQuadro generaleVista d’insieme della plancia degli strumenti
L’illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo.
Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore dell’intensità di illuminazione degli strumenti e dei
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bocchette di ventilazione
Leva degli indicatori di direzione e degli abbaglianti ed
impianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . .
Comandi nel volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quadro strumenti:
−Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso) Airbag lato
conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristallo e comandi dell’indicatore
multifunzione* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rotella di regolazione del riscaldamento del sedile sinistro . .
Comandi di
−
Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigatore*
Rotella di regolazione del riscaldamento del sedile destro . . .
Spia per la disattivazione degli airbag del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . .
Leva di apertura del cassetto ripostiglio . . . . . . . . . . . . . . . . . .
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi sulla console centrale:
− Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controllo della pressione degli pneumatici
− Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . . .
− Regolazione specchietti retrovisori esterni . . . . . . . . . . . . . .
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore lampeggianti d’emergenza . . . . . . . . . . . . . . . . . . .
Pedali
Blocchetto d’avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva per la regolazione del piantone dello sterzo* . . . . . . . . .
Maniglia per l’apertura del cofano del vano motore . . . . . . . .
A1A2
117
A3
121
A4
121
A5A6
124, 190
A7
88
A8
59
62
77
A9
32
A10
129, 64
A11
141
A12
161
163
167
A13A14
141
A15
46
A16
32
A17
144
A18
180
A19
149
A20
97
198
153
135
A21
186
A22
123
A23A24
175
A25
173
A26
228
Freetrack_IT.book Seite 57 Dienstag, 22. September 2009 5:38 17

Strumentazione
58

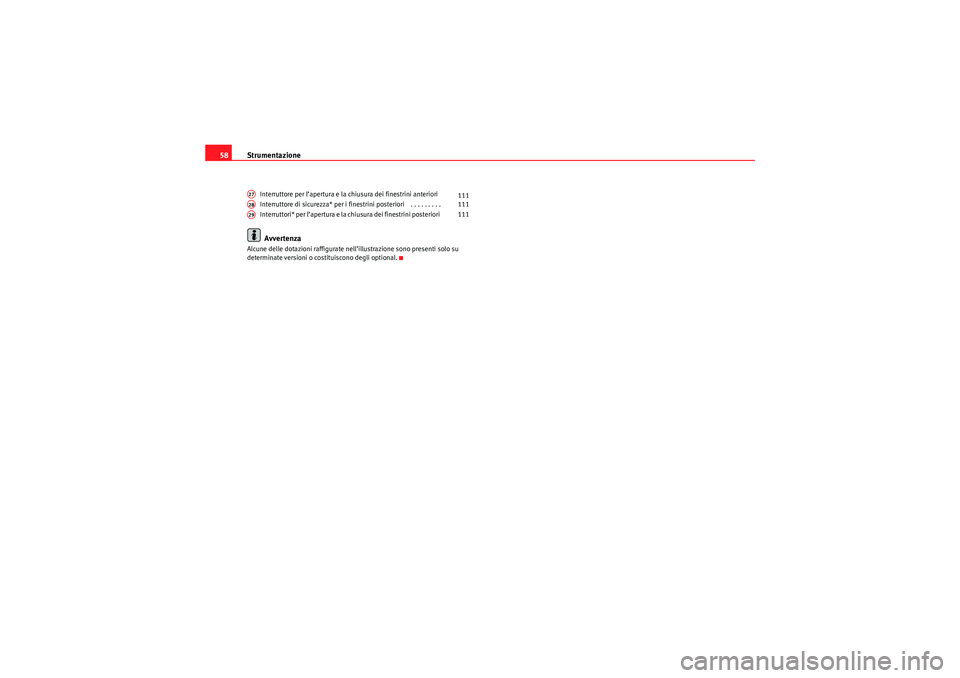

Interruttore per l’apertura e la chiusura dei finestrini anteriori
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . . .
Interruttori* per l’apertura e la chiusura dei finestrini posterioriAvvertenza
Alcune delle dotazioni raffigurate nell’illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.A27
111
A28
111
A29
111
Freetrack_IT.book Seite 58 Dienstag, 22. September 2009 5:38 17

Strumentazione59
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

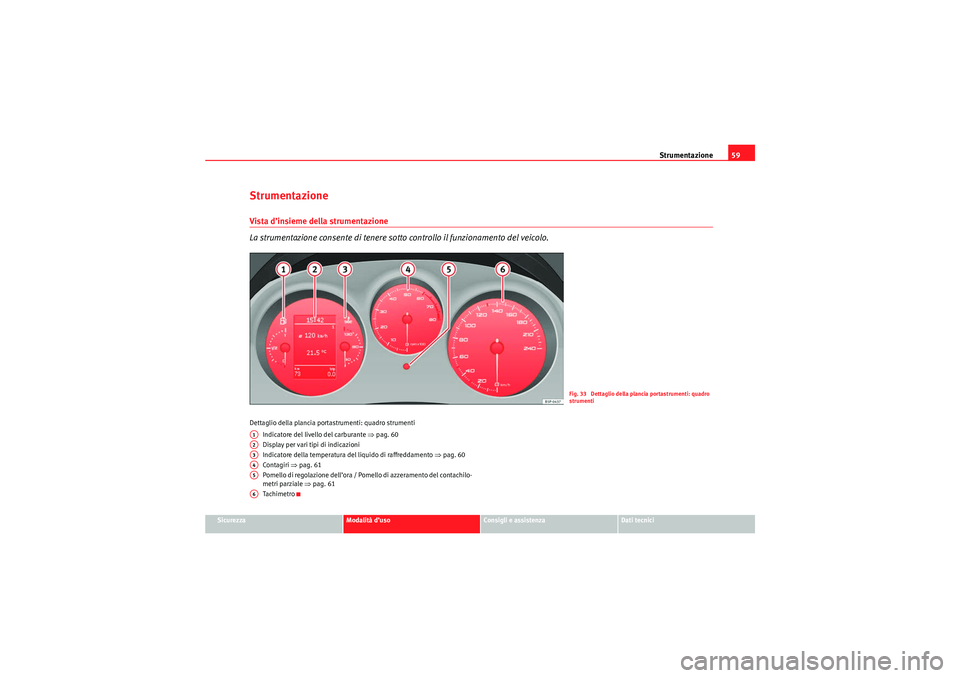

StrumentazioneVista d’insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒pag. 60
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 60
Contagiri ⇒pag. 61
Pomello di regolazione dell’ora / Pomello di azzeramento del contachilo-
metri parziale ⇒pag. 61
Tachi me tro
Fig. 33 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
Freetrack_IT.book Seite 59 Dienstag, 22. September 2009 5:38 17

Strumentazione

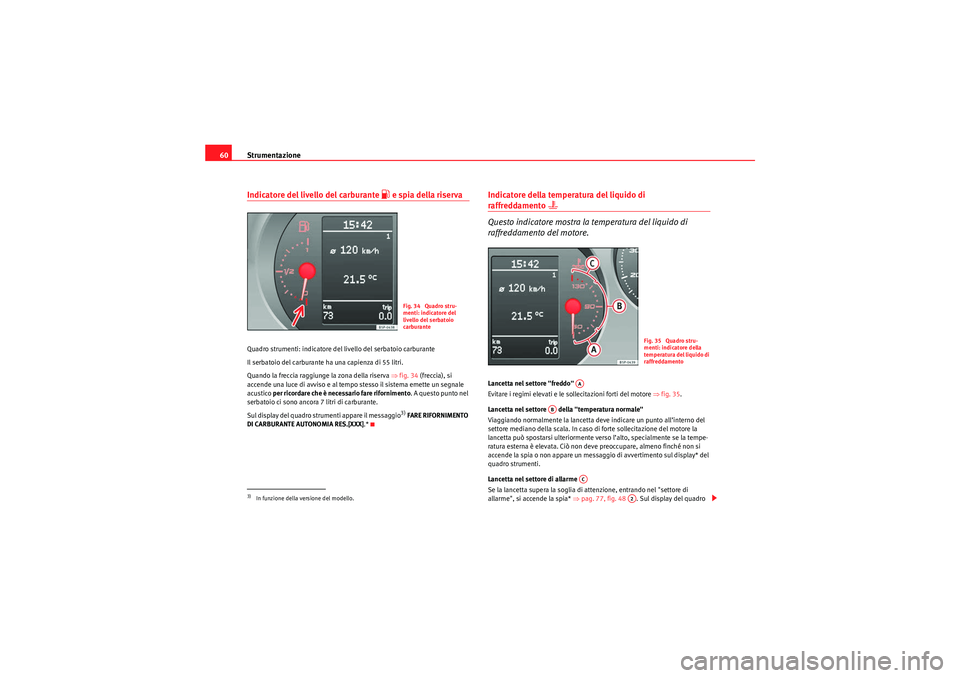

60Indicatore del livello del carburante
 e spia della riserva
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 34 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE AUTONOMIA RES.[XXX] .*
Indicatore della temperatura del liquido di raffreddamento

Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 35 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all’interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l’alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 77, fig. 48 . Sul display del quadro
3)In funzione della versione del modello.
Fig. 34 Quadro stru-
menti: indicatore del
livello del serbatoio
carburante
Fig. 35 Quadro stru-
menti: indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
Freetrack_IT.book Seite 60 Dienstag, 22. September 2009 5:38 17

Strumentazione61
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

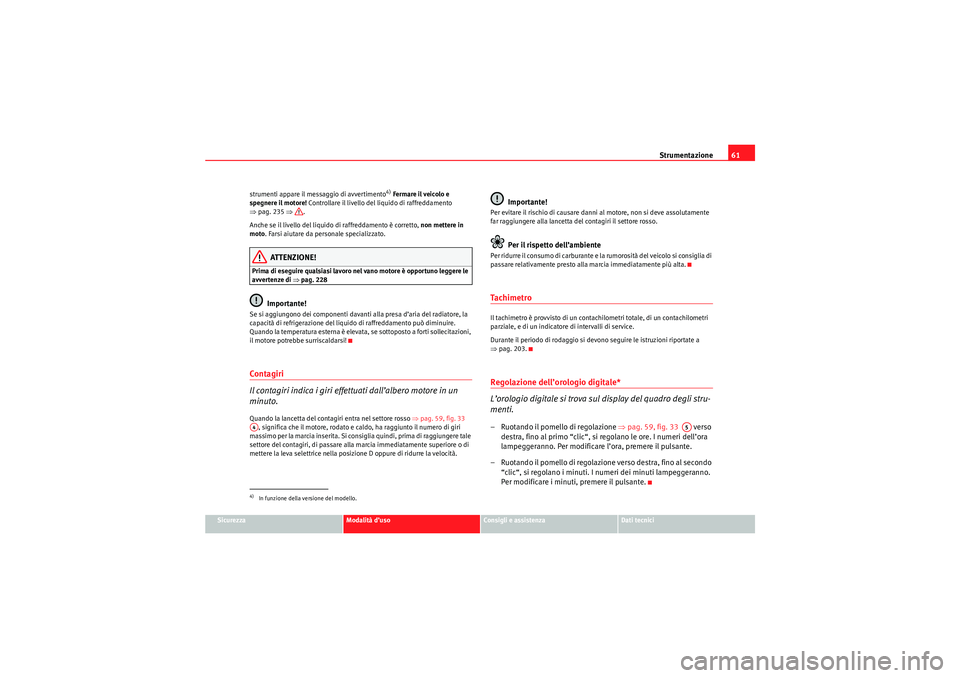

strumenti appare il messaggio di avvertimento
4)
Fermare il veicolo e
spegnere il motore! Controllare il livello del liquido di raffreddamento
⇒ pag. 235 ⇒.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di ⇒ pag. 228
Importante!
Se si aggiungono dei componenti davanti alla presa d’aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni,
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall’albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 59, fig. 33
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizione D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.Ta c h i m e t r oIl tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒ pag. 203.Regolazione dell’orologio digitale*
L’orologio digitale si trova su l display del quadro degli stru-
menti.– Ruotando il pomello di regolazione ⇒pag. 59, fig. 33 verso
destra, fino al primo “clic“, si regolano le ore. I numeri dell’ora
lampeggeranno. Per modificare l’ora, premere il pulsante.
– Ruotando il pomello di regolazione verso destra, fino al secondo “clic“, si regolano i minuti. I numeri dei minuti lampeggeranno.
Per modificare i minuti, premere il pulsante.
4)In funzione della versione del modello.A4
A5
Freetrack_IT.book Seite 61 Dienstag, 22. September 2009 5:38 17

Strumentazione

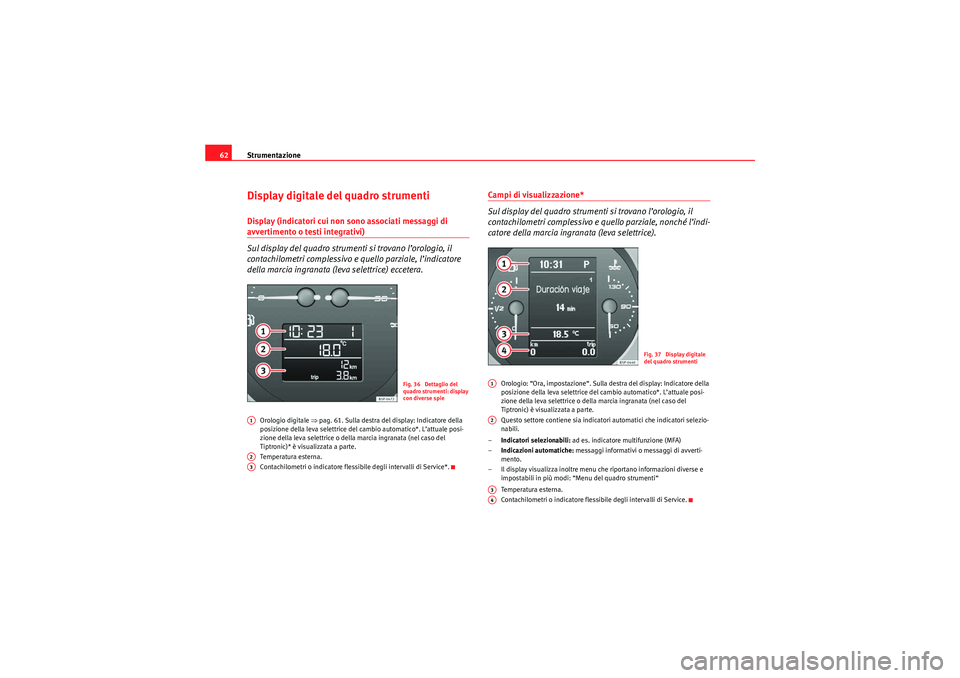

62Display digitale del quadro strumentiDisplay (indicatori cui non sono associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e quello parziale, l’indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 61. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L’attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic)* è visualizzata a parte.
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service*.
Campi di visualizzazione*
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e qu ello parziale, nonché l’indi-
catore della marcia ingranata (leva selettrice).
Orologio: “Ora, impostazione“. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L’attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic) è visualizzata a parte.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
– Indicatori selezionabili: ad es. indicatore multifunzione (MFA)
– Indicazioni automatiche: messaggi informativi o messaggi di avverti-
mento.
– Il display visualizza inoltre menu che riportano informazioni diverse e impostabili in più modi: “Menu del quadro strumenti“
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service.
Fig. 36 Dettaglio del
quadro strumenti: display
con diverse spie
A1A2A3
Fig. 37 Display digitale
del quadro strumenti
A1A2A3A4
Freetrack_IT.book Seite 62 Dienstag, 22. September 2009 5:38 17
