2010 Peugeot 207 CC Ägarmanual (in Swedish)

10TEKNISKA DATA
143

MODELLER:
MOTORER OCH VÄXELLÅDOR

BENSINMOTORER 1,6 liter VTi 16V 120 hk 1,6 liter THP 16V 150 hk
Cylindervolym (cm 3
) 1 598 1 598
Cylinderdiameter x slaglängd (mm) 77 x 85,8 77 x 85,8
Max. effekt: EEG-norm (kW) 88 115
Varvtal vid max. effekt (v/min) 5 750 5 800
Max. varvtal: EEG-norm (Nm) 160 240
Varvtal vid max. vridmoment (v/min) 4 250 1 400
Bränsle Blyfritt Blyfritt
Katalysator Ja Ja

VÄXELLÅDOR Manuell
(5 växellägen) Automatlåda
(4 växellägen) Manuell
(6 växellägen)

OLJEVOLYMER (i liter)

Motor (med byte av insats) 4,25 4,25 4,25
Växellåda - slutväxel 1,9 - 1,9

10TEKNISKA DATA
145

MODELLER:
MOTORER OCH VÄXELLÅDOR

DIESELMOTOR
1,6 liter Turbo HDI 110 hk
Cylindervolym (cm 3
) 1 560
Cylinderdiameter x slaglängd (mm) 75 x 88,3
Max. effekt: EEG-norm (kW) 80
Varvtal vid max. effekt (v/min) 4 000
Max. varvtal: EEG-norm (Nm) 240
Varvtal vid max. vridmoment (v/min) 1 750
Bränsle Diesel
Katalysator Ja
Partikelfi lter Ja

VÄXELLÅDA Manuell (6 växellägen)

OLJEVOLYMER (i liter)

Motor (med byte av insats) 3,75
Växellåda - slutväxel 1,9

10TEKNISKA DATA
144
De värden som anges för högsta tillåtna totalvikt, fordonståg och för släpvagnsvikter gäller vid ett höjdläge på högst 1 000 meter;
den angivna släpvagnsvikten skall reduceras med 10 % per steg om ytterligare 1 000 meter.
I fråga om ett dragfordon får detta inte överskrida en hastig het om 80 km/h (följ lagstiftningen som gäller i landet).
Höga yttertemperaturer kan leda till nedsatta prestanda för b ilen för att skydda motorn; då yttertemperaturen är högre än
37 °C skall släpets vikt begränsas.
*
Vikten för en bromsad släpvagn kan, inom gränsen f
ör högsta tillåtna totalvikt, fordonståg, ökas i den mån man samtidigt minskar dragford-
onets högsta tillåtna totalvikt med lika mycket; ob servera att bogsering med ett föga lastat dragfordo n kan försämra dess väghållning.

VIKTER OCH SLÄPVAGNSVIKTER (i kg)

Bensinmotorer 1,6 liter VTi 16V 120 hk 1,6 liter THP 16V 150 hk

Växellåda
Manuell Auto. Manuell
- Tjänstevikt 1 417 1 455 1 484
- Nyttig last 292 312 290
- Högsta tillåtna totalvikt 1 709 1 767 1 774
- Högsta tillåtna totalvikt, fordonståg

i backe 12 % 2 559 2 647 2 664
- Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)

i backe 10 % eller 12 % - - -
-
Bromsad släpvagn * (med överföring av last inom
gränsen för högsta tillåtna totalvikt, fordonståg) 1 040 1 060 1 060
- Obromsad släpvagn 600 600 600
- Rekommenderat tryck på dragkulan 42 43 43

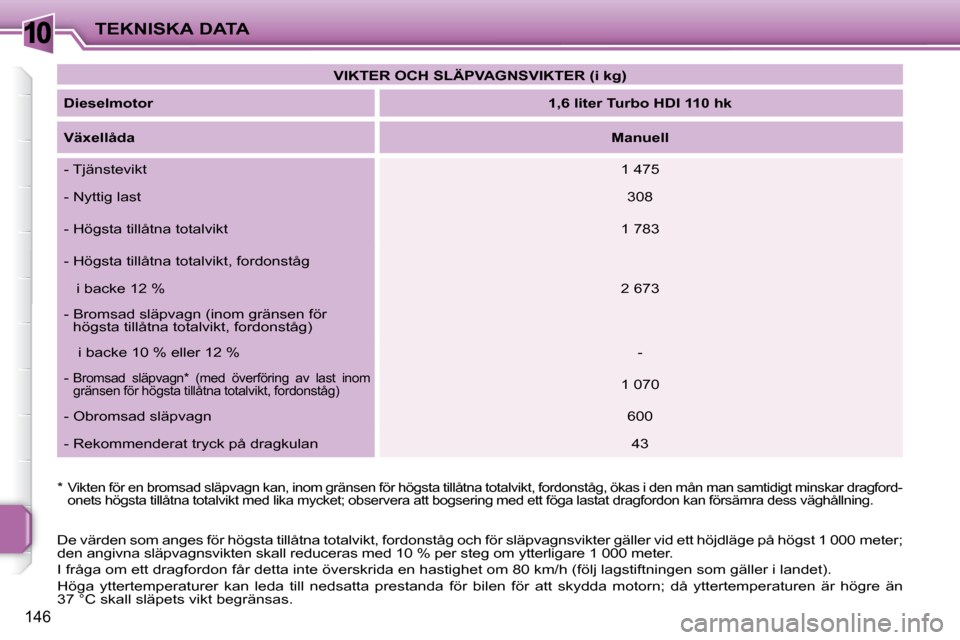

10TEKNISKA DATA
146
De värden som anges för högsta tillåtna totalvikt, fordonståg och för släpvagnsvikter gäller vid ett höjdläge på högst 1 000 meter;
den angivna släpvagnsvikten skall reduceras med 10 % per steg om ytterligare 1 000 meter.
I fråga om ett dragfordon får detta inte överskrida en hastig het om 80 km/h (följ lagstiftningen som gäller i landet).
Höga yttertemperaturer kan leda till nedsatta prestanda för b ilen för att skydda motorn; då yttertemperaturen är högre än
37 °C skall släpets vikt begränsas.
*
Vikten för en bromsad släpvagn kan, inom gränsen f
ör högsta tillåtna totalvikt, fordonståg, ökas i den mån man samtidigt minskar dragford-
onets högsta tillåtna totalvikt med lika mycket; ob servera att bogsering med ett föga lastat dragfordo n kan försämra dess väghållning.

VIKTER OCH SLÄPVAGNSVIKTER (i kg)

Dieselmotor
1,6 liter Turbo HDI 110 hk

Växellåda
Manuell
- Tjänstevikt 1 475
- Nyttig last 308
- Högsta tillåtna totalvikt 1 783
- Högsta tillåtna totalvikt, fordonståg

i backe 12 % 2 673
- Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)

i backe 10 % eller 12 % -
-
Bromsad släpvagn * (med överföring av last inom
gränsen för högsta tillåtna totalvikt, fordonståg) 1 070
- Obromsad släpvagn 600
- Rekommenderat tryck på dragkulan 43

10TEKNISKA DATA
147
BILENS MÅTT (I MM)

10
!
i
TEKNISKA DATA
148
IDENTIFIERINGSUPPGIFTER
Olika synliga märkningar för identifi e-
ring och sökning av bilen. Hjul som är utrustade med däcken
205/45 R17 kan inte förses med
snökedjor. Kontakta en PEUGEOT-
verkstad för ytterligare information.
Ett otillräckligt däcktryck ökar
bränsleförbrukningen.
Kontrollen av däcktrycket ska utföras
åtminstone en gång per månad på
kalla däck.

A. Serienummer under motorhuven.
Detta nummer har graverats i karosseriet i
närheten av kupéfi ltret.
B. Serienummer på instrumentbrädan.
Detta nummer fi nns på en dekal som
limmats fast och är synlig genom vind-
rutan.
C. Serienummer på chassit.
Detta nummer fi nns på en dekal lim-
mad på mittstolpen, nära förardörrens
anslag.

D. Tillverkaretikett.
Denna etikett är limmad på dörrkanten,
på förarens sida.
Den innehåller följande informationer:
- dimensioner på fälgar och däck,
- de däckmärken som rekommenderas av tillverkaren,
- tillhörande lufttryck,
- lackreferens.

149
WIP Nav fungerar endast i din bil. I händelse av installation i en annan bil, kontakta PEUGEOT för konfi gurering av systemet.
Vissa funktioner som beskrivs i denna handbok blir tillgängliga under året.
WIP Nav
INNEHÅLL

150
1
5
10
01
2
346
13
11
9
1415
781216
Med motorn avstängd - Kort tryckning: PÅ/AV. Med motorn avstängd Med motorn avstängd
- Lång tryckning: paus vid uppspelning av CD, mute vi
d radiomottagning. Med motorn igång - Kort tryckning: paus vid uppspelning av CD, mute vi d radiomottagning. - Lång tryckning: nollställning av systemet.
2. Inställning av ljudvolymen (alla ljudkällor ställs in oberoende av varandra, även meddelanden och navigationsinstrukti oner).
3. Öppnar menyn Radio Menu. Visar listan över radiost ationer.
4. Öppnar menyn Music Menu. Visar musikspår.
6. Öppnar menyn Phone Menu. Visar telefonens samtalsl ista. 7. Öppnar menyn MODE. Val av visning i tur och ordning av: Radio, Map (karta), NAV (om navigation pågår), Phone (om samtal pågår), Trip Computer (färddator). Lång tryckning: svart skärm visas (DARK).
8. Öppnar menyn Navigation Menu. Visar de senaste destinationerna.
9. Öppnar menyn Traffi c Menu. Visar aktuella trafi kvarningar.
10. ESC: avbryter pågående funktion.
11. Utmatning av CD-skiva. 12. Val av föregående/nästa radiostation på listan. Val av föregående/nästa MP3-mapp. Val av föregående/nästa sida i en lista.
13. Val av föregående/nästa radiostation. Val av föregående/nästa spår på CD eller MP3. Val av föregående/nästa rad i en lista.
14. Knapparna 1 till 6: Val av lagrad radiostation. Lång tryckning: lagring av avlyssnad station.
15. SD-kortläsare (enbart navigation).
16. Ratt för val av alternativ på skärmen och visning beroende på sammanhang. Kort tryckning: meny beroende på sammanhang eller OK. Lång tryckning: specifi k meny beroende på sammanha nget i listan som visas.
FRONTPANELEN PÅ WIP Nav
3 - 4. En lång tryckning öppnar ljudinställningsläget: balans fram/bak, vänster/höger, bas/diskant, ljudbild, lou dness, automatisk volymjustering, nollställning av inställningarna.
5. Öppnar menyn SETUP. Lång tryckning: visar GPS-täckning och öppnar demon strationsläget.
KOMMA IGÅNG
