2010 PEUGEOT 207 Brugsanvisning (in Danish)

149

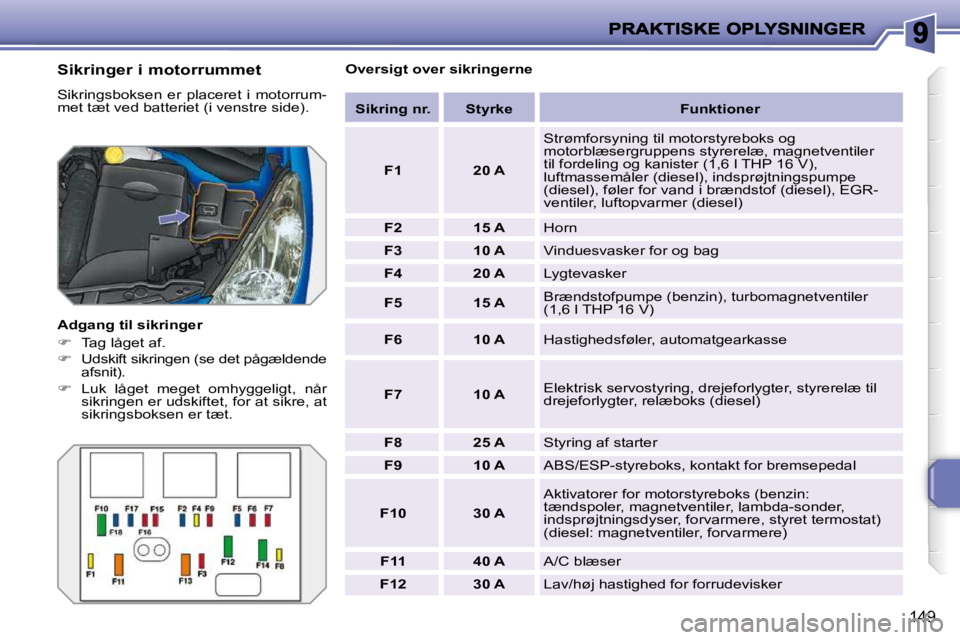

Sikringer i motorrummet
Sikringsboksen er placeret i motorrum-
met tæt ved batteriet (i venstre side).
Adgang til sikringer

 Tag låget af.

 Udskift sikringen (se det pågældende
afsnit).

 Luk låget meget omhyggeligt, når
sikringen er udskiftet, for at sikre, at
sikringsboksen er tæt. Oversigt over sikringerne

Sikring nr. Styrke Funktioner

F1 20 A Strømforsyning til motorstyreboks og
motorblæsergruppens styrerelæ, magnetventiler
til fordeling og kanister (1,6 l THP 16 V),
luftmassemåler (diesel), indsprøjtningspumpe
(diesel), føler for vand i brændstof (diesel), EGR-
ventiler, luftopvarmer (diesel)

F2 15 A Horn

F3 10 A Vinduesvasker for og bag

F4 20 A Lygtevasker

F5 15 A Brændstofpumpe (benzin), turbomagnetventiler
(1,6 l THP 16 V)

F6 10 A Hastighedsføler, automatgearkasse

F7 10 A Elektrisk servostyring, drejeforlygter, styrerelæ til
drejeforlygter, relæboks (diesel)

F8 25 A Styring af starter

F9 10 A ABS/ESP-styreboks, kontakt for bremsepedal

F10 30 A Aktivatorer for motorstyreboks (benzin:
tændspoler, magnetventiler, lambda-sonder,
indsprøjtningsdyser, forvarmere, styret termostat)
(diesel: magnetventiler, forvarmere)

F11 40 A A/C blæser

F12 30 A Lav/høj hastighed for forrudevisker

150

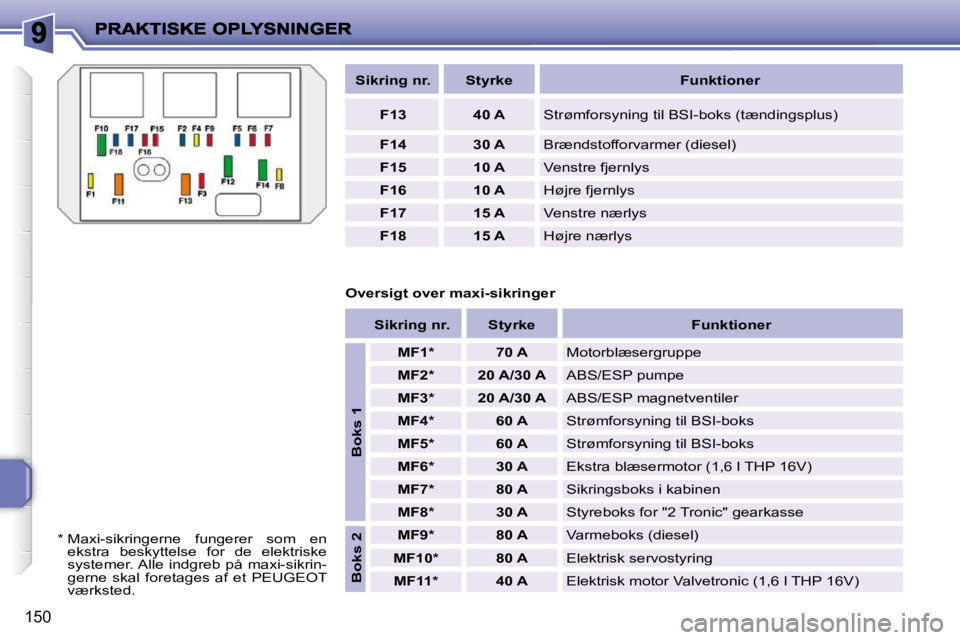

Sikring nr. Styrke Funktioner

F13 40 A Strømforsyning til BSI-boks (tændingsplus)

F14 30 A Brændstofforvarmer (diesel)

F15 10 A Venstre fjernlys

F16 10 A Højre fjernlys

F17 15 A Venstre nærlys

F18 15 A Højre nærlys
* Maxi-sikringerne fungerer som en ekstra beskyttelse for de elektriske
systemer. Alle indgreb på maxi-sikrin-
gerne skal foretages af et PEUGEOT
værksted. Oversigt over maxi-sikringer

Sikring nr. Styrke Funktioner

Boks 1

MF1 * 70 A Motorblæsergruppe

MF2 * 20 A/30 A ABS/ESP pumpe

MF3 * 20 A/30 A ABS/ESP magnetventiler

MF4 * 60 A Strømforsyning til BSI-boks

MF5 * 60 A Strømforsyning til BSI-boks

MF6 * 30 A Ekstra blæsermotor (1,6 l THP 16V)

MF7 * 80 A Sikringsboks i kabinen

MF8 * 30 A Styreboks for "2 Tronic" gearkasse

Boks 2

MF9 * 80 A Varmeboks (diesel)

MF10 * 80 A Elektrisk servostyring

MF11 * 40 A Elektrisk motor Valvetronic (1,6 l THP 16V)

151

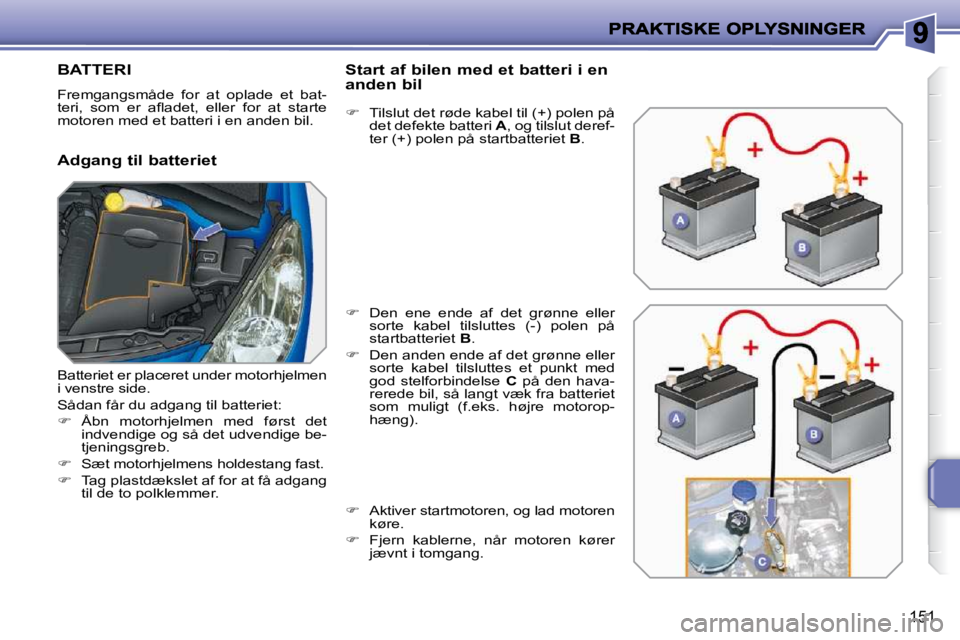

BATTERI
Fremgangsmåde for at oplade et bat-
teri, som er afl adet, eller for at starte
motoren med et batteri i en anden bil.
Adgang til batteriet Start af bilen med et batteri i en
anden bil

 Tilslut det røde kabel til (+) polen på
det defekte batteri A , og tilslut deref-
ter (+) polen på startbatteriet B .

 Den ene ende af det grønne eller
sorte kabel tilsluttes (-) polen på
startbatteriet B .

 Den anden ende af det grønne eller
sorte kabel tilsluttes et punkt med
god stelforbindelse C på den hava-
rerede bil, så langt væk fra batteriet
som muligt (f.eks. højre motorop-
hæng).

 Aktiver startmotoren, og lad motoren
køre.

 Fjern kablerne, når motoren kører
jævnt i tomgang.
Batteriet er placeret under motorhjelmen
i venstre side.
Sådan får du adgang til batteriet:

 Åbn motorhjelmen med først det
indvendige og så det udvendige be-
tjeningsgreb.

 Sæt motorhjelmens holdestang fast.

 Tag plastdækslet af for at få adgang
til de to polklemmer.

!
i
152
Afmonter ikke polklemmerne, mens
motoren kører.
Oplad ikke batteriet uden at have
frakoblet polklemmerne.
Skub ikke bilen igang, hvis den er
udstyret med en "2 Tronic" gear-
kasse.
Batterier indeholder skadelige stof-
fer, såsom svovlsyre og bly. De
skal bortskaffes i henhold til loven
og må under ingen omstændighe-
der smides ud sammen med almin-
deligt husholdningsaffald.
Afl ever batterierne til et autoriseret
indsamlingssted.

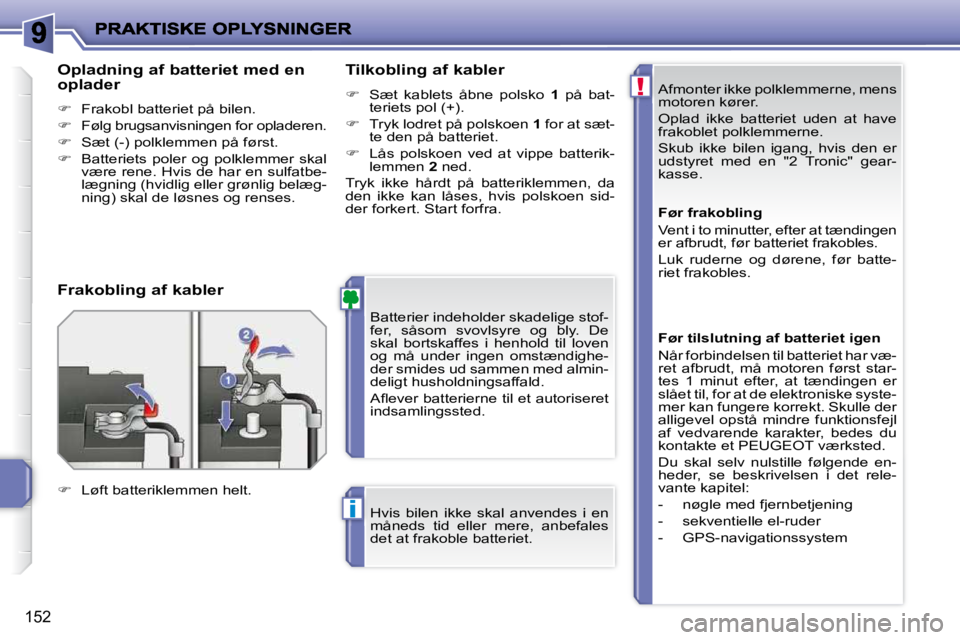

Opladning af batteriet med en
oplader

 Frakobl batteriet på bilen.

 Følg brugsanvisningen for opladeren.

 Sæt (-) polklemmen på først.

 Batteriets poler og polklemmer skal
være rene. Hvis de har en sulfatbe-
lægning (hvidlig eller grønlig belæg-
ning) skal de løsnes og renses.
Hvis bilen ikke skal anvendes i en
måneds tid eller mere, anbefales
det at frakoble batteriet. Før frakobling
Vent i to minutter, efter at tændingen
er afbrudt, før batteriet frakobles.
Luk ruderne og dørene, før batte-
riet frakobles.
Før tilslutning af batteriet igen
Når forbindelsen til batteriet har væ-
ret afbrudt, må motoren først star-
tes 1 minut efter, at tændingen er
slået til, for at de elektroniske syste-
mer kan fungere korrekt. Skulle der
alligevel opstå mindre funktionsfejl
af vedvarende karakter, bedes du
kontakte et PEUGEOT værksted.
Du skal selv nulstille følgende en-
heder, se beskrivelsen i det rele-
vante kapitel:
- nøgle med fjernbetjening
- sekventielle el-ruder
- GPS-navigationssystem
Frakobling af kabler
Tilkobling af kabler

 Sæt kablets åbne polsko 1 på bat-
teriets pol (+).

 Tryk lodret på polskoen 1 for at sæt-
te den på batteriet.

 Lås polskoen ved at vippe batterik-
lemmen 2 ned.
Tryk ikke hårdt på batteriklemmen, da
den ikke kan låses, hvis polskoen sid-
der forkert. Start forfra.

 Løft batteriklemmen helt.

!
i
153

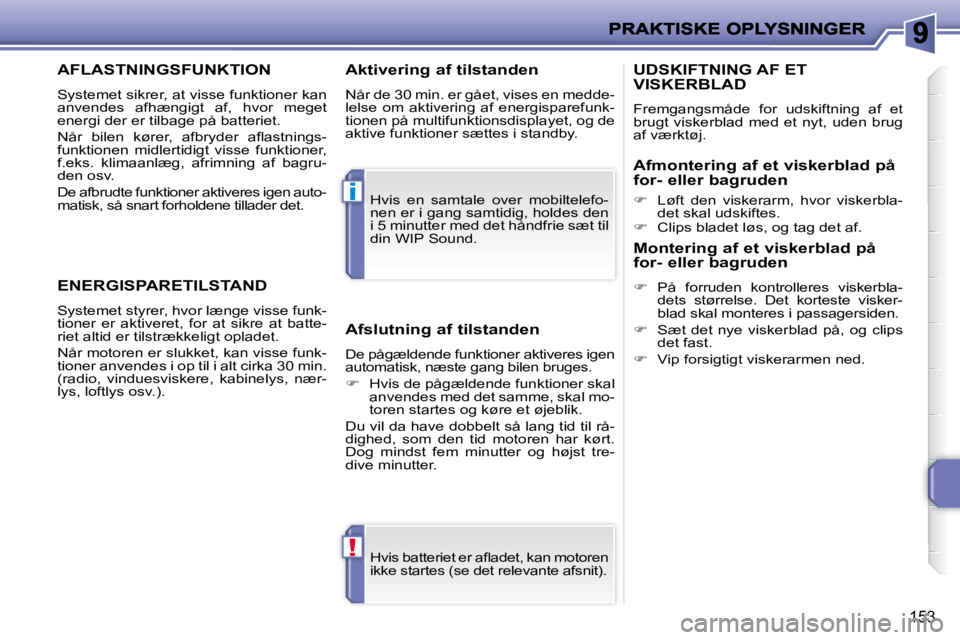

AFLASTNINGSFUNKTION
Systemet sikrer, at visse funktioner kan
anvendes afhængigt af, hvor meget
energi der er tilbage på batteriet.
Når bilen kører, afbryder afl astnings-
funktionen midlertidigt visse funktioner,
f.eks. klimaanlæg, afrimning af bagru-
den osv.
De afbrudte funktioner aktiveres igen auto-
matisk, så snart forholdene tillader det. Hvis batteriet er afl adet, kan motoren
ikke startes (se det relevante afsnit).
Hvis en samtale over mobiltelefo-
nen er i gang samtidig, holdes den
i 5 minutter med det håndfrie sæt til
din WIP Sound.
ENERGISPARETILSTAND
Systemet styrer, hvor længe visse funk-
tioner er aktiveret, for at sikre at batte-
riet altid er tilstrækkeligt opladet.
Når motoren er slukket, kan visse funk-
tioner anvendes i op til i alt cirka 30 min.
(radio, vinduesviskere, kabinelys, nær-
lys, loftlys osv.).
Afslutning af tilstanden
De pågældende funktioner aktiveres igen
automatisk, næste gang bilen bruges.

 Hvis de pågældende funktioner skal
anvendes med det samme, skal mo-
toren startes og køre et øjeblik.
Du vil da have dobbelt så lang tid til rå-
dighed, som den tid motoren har kørt.
Dog mindst fem minutter og højst tre-
dive minutter.
Aktivering af tilstanden
Når de 30 min. er gået, vises en medde-
lelse om aktivering af energisparefunk-
tionen på multifunktionsdisplayet, og de
aktive funktioner sættes i standby.
UDSKIFTNING AF ET VISKERBLAD
Fremgangsmåde for udskiftning af et
brugt viskerblad med et nyt, uden brug
af værktøj.
Afmontering af et viskerblad på
for- eller bagruden

 Løft den viskerarm, hvor viskerbla-
det skal udskiftes.

 Clips bladet løs, og tag det af.
Montering af et viskerblad på
for- eller bagruden

 På forruden kontrolleres viskerbla-
dets størrelse. Det korteste visker-
blad skal monteres i passagersiden.

 Sæt det nye viskerblad på, og clips
det fast.

 Vip forsigtigt viskerarmen ned.

!i
154

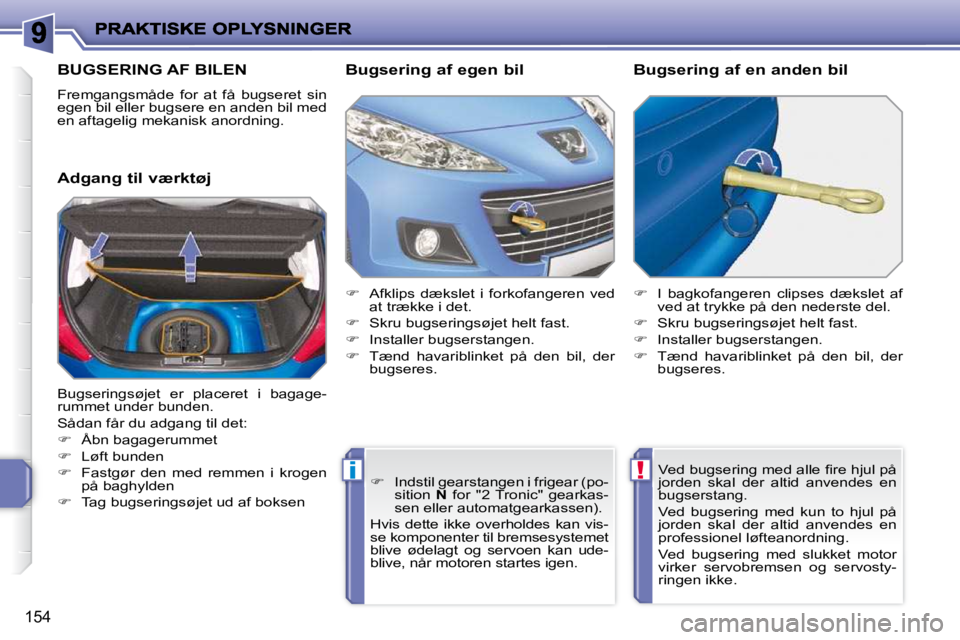

BUGSERING AF BILEN
Fremgangsmåde for at få bugseret sin
egen bil eller bugsere en anden bil med
en aftagelig mekanisk anordning.
Adgang til værktøj Bugsering af egen bil

 Afklips dækslet i forkofangeren ved
at trække i det.

 Skru bugseringsøjet helt fast.

 Installer bugserstangen.

 Tænd havariblinket på den bil, der
bugseres.
 I bagkofangeren clipses dækslet af
ved at trykke på den nederste del.

 Skru bugseringsøjet helt fast.

 Installer bugserstangen.

 Tænd havariblinket på den bil, der
bugseres.
Bugsering af en anden bil
Bugseringsøjet er placeret i bagage-
rummet under bunden.
Sådan får du adgang til det:

 Åbn bagagerummet

 Løft bunden

 Fastgør den med remmen i krogen
på baghylden

 Tag bugseringsøjet ud af boksen Ved bugsering med alle fi re hjul på
jorden skal der altid anvendes en
bugserstang.
Ved bugsering med kun to hjul på
jorden skal der altid anvendes en
professionel løfteanordning.
Ved bugsering med slukket motor
virker servobremsen og servosty-
ringen ikke.

 Indstil gearstangen i frigear (po-
sition N for "2 Tronic" gearkas-
sen eller automatgearkassen).
Hvis dette ikke overholdes kan vis-
se komponenter til bremsesystemet
blive ødelagt og servoen kan ude-
blive, når motoren startes igen.

ii
155
* Cykelholderen kan ikke fastgøres på bilens bagklap.

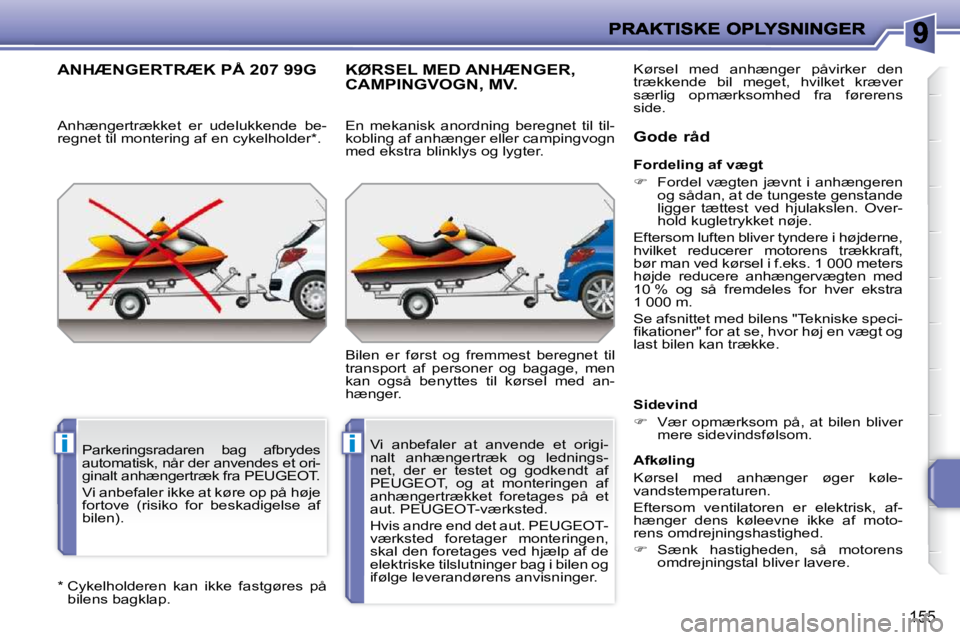

ANHÆNGERTRÆK PÅ 207 99G
Anhængertrækket er udelukkende be-
regnet til montering af en cykelholder * .
KØRSEL MED ANHÆNGER, CAMPINGVOGN, MV.
Bilen er først og fremmest beregnet til
transport af personer og bagage, men
kan også benyttes til kørsel med an-
hænger.
En mekanisk anordning beregnet til til-
kobling af anhænger eller campingvogn
med ekstra blinklys og lygter.
Vi anbefaler at anvende et origi-
nalt anhængertræk og lednings-
net, der er testet og godkendt af
PEUGEOT, og at monteringen af
anhængertrækket foretages på et
aut. PEUGEOT-værksted.
Hvis andre end det aut. PEUGEOT-
værksted foretager monteringen,
skal den foretages ved hjælp af de
elektriske tilslutninger bag i bilen og
ifølge leverandørens anvisninger.
Parkeringsradaren bag afbrydes
automatisk, når der anvendes et ori-
ginalt anhængertræk fra PEUGEOT.
Vi anbefaler ikke at køre op på høje
fortove (risiko for beskadigelse af
bilen). Gode råd
Fordeling af vægt

 Fordel vægten jævnt i anhængeren
og sådan, at de tungeste genstande
ligger tættest ved hjulakslen. Over-
hold kugletrykket nøje.
Eftersom luften bliver tyndere i højderne,
hvilket reducerer motorens trækkraft,
bør man ved kørsel i f.eks. 1 000 meters
højde reducere anhængervægten med
10 % og så fremdeles for hver ekstra
1 000 m.
Se afsnittet med bilens "Tekniske speci-
fi kationer" for at se, hvor høj en vægt og
last bilen kan trække.
Sidevind

 Vær opmærksom på, at bilen bliver
mere sidevindsfølsom.
Afkøling
Kørsel med anhænger øger køle-
vandstemperaturen.
Eftersom ventilatoren er elektrisk, af-
hænger dens køleevne ikke af moto-
rens omdrejningshastighed.

 Sænk hastigheden, så motorens
omdrejningstal bliver lavere.
Kørsel med anhænger påvirker den
trækkende bil meget, hvilket kræver
særlig opmærksomhed fra førerens
side.

i
156

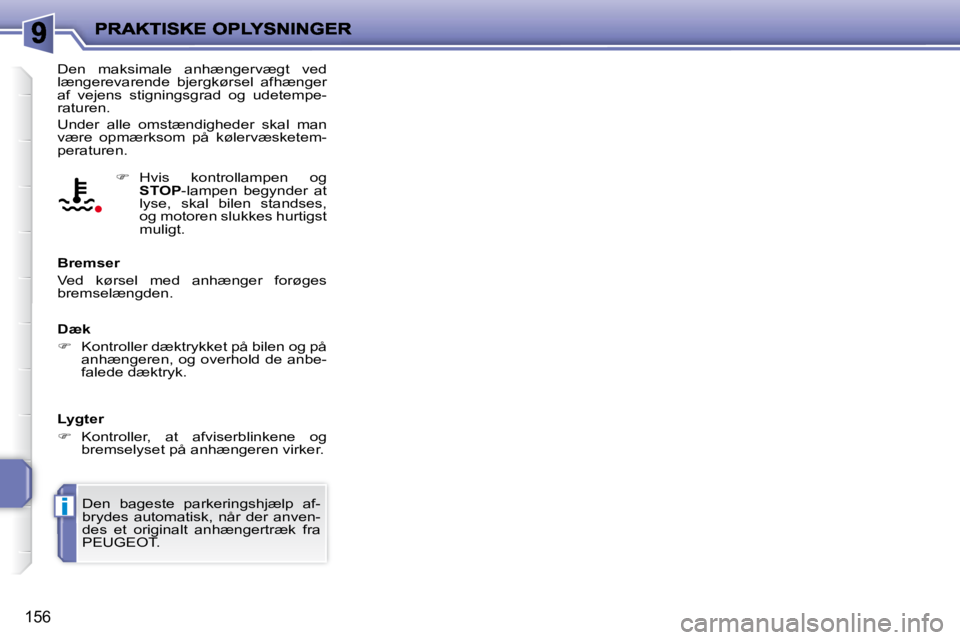

Den maksimale anhængervægt ved
længerevarende bjergkørsel afhænger
af vejens stigningsgrad og udetempe-
raturen.
Under alle omstændigheder skal man
være opmærksom på kølervæsketem-
peraturen.
Bremser
Ved kørsel med anhænger forøges
bremselængden.
Dæk

 Kontroller dæktrykket på bilen og på
anhængeren, og overhold de anbe-
falede dæktryk.
Lygter

 Kontroller, at afviserblinkene og
bremselyset på anhængeren virker.
Den bageste parkeringshjælp af-
brydes automatisk, når der anven-
des et originalt anhængertræk fra
PEUGEOT.
 Hvis kontrollampen og

STOP -lampen begynder at
lyse, skal bilen standses,
og motoren slukkes hurtigst
muligt.
