141

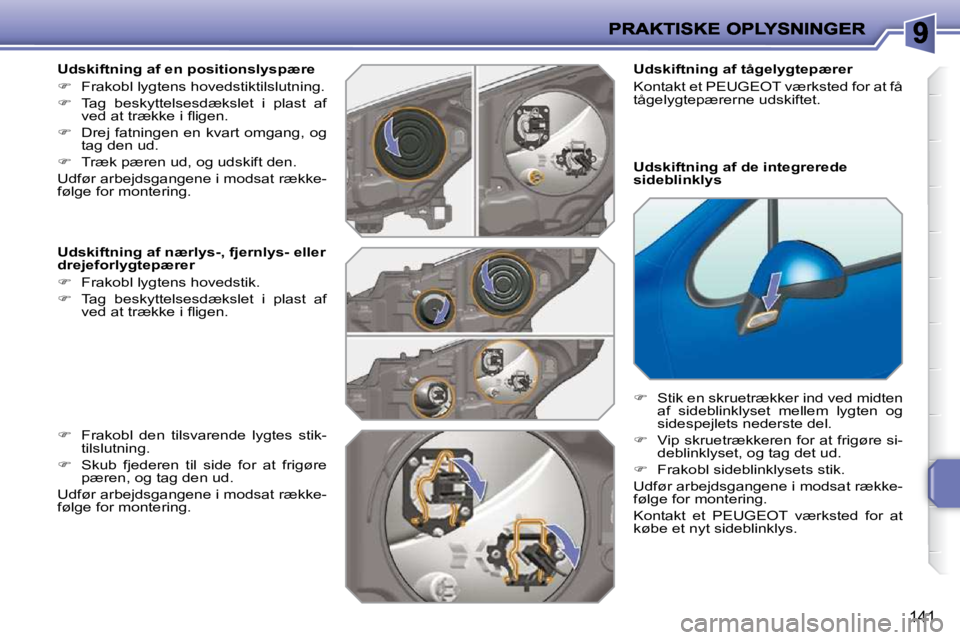

Udskiftning af en positionslyspære

 Frakobl lygtens hovedstiktilslutning.

 Tag beskyttelsesdækslet i plast af
ved at trække i fl igen.

 Drej fatningen en kvart omgang, og
tag den ud.

 Træk pæren ud, og udskift den.
Udfør arbejdsgangene i modsat række-
følge for montering.
Udskiftning af nærlys-, fjernlys- eller
drejeforlygtepærer

 Frakobl lygtens hovedstik.

 Tag beskyttelsesdækslet i plast af
ved at trække i fl igen.

 Frakobl den tilsvarende lygtes stik-
tilslutning.

 Skub fjederen til side for at frigøre
pæren, og tag den ud.
Udfør arbejdsgangene i modsat række-
følge for montering. Udskiftning af tågelygtepærer
Kontakt et PEUGEOT værksted for at få
tågelygtepærerne udskiftet.
Udskiftning af de integrerede
sideblinklys

 Stik en skruetrækker ind ved midten
af sideblinklyset mellem lygten og
sidespejlets nederste del.

 Vip skruetrækkeren for at frigøre si-
deblinklyset, og tag det ud.

 Frakobl sideblinklysets stik.
Udfør arbejdsgangene i modsat række-
følge for montering.
Kontakt et PEUGEOT værksted for at
købe et nyt sideblinklys.

i
i
142
Baglygter (Hatchback)

1. Stoplys (P 21 W)

2. Positionslys (dioder)

3. Tågelygter (P 21 W)

4. Blinklys (PY 21 W gul)

5. Baklys (R 10 W) Udskiftning af pærer
Disse pærer udskiftes (undtagen diode-
pærerne) fra ydersiden af bagklappen:

 Løsn bolten, der fastholder lygten

 Tag lygten ud udefra

 Frakobl lygtestikket

 Tag tætningslisten ud

 Tryk på de fi re låsefjedre, og tag fat-
ningerne ud

 Drej pæren en kvart omgang, og ud-
skift den
Hvis bilen er udstyret med et JBL-
lydanlæg, skal du først åbne klap-
pen i højre side for at få adgang til
monteringsbolten.
De gule pærer, såsom blinklysene,
skal udskiftes med pærer, der har
samme specifi kationer og samme
farve.
Kontakt et PEUGEOT værksted for
at få udskiftet diodepærerne. Udfør de samme arbejdsgange i modsat
rækkefølge for at montere lygten igen.

!
143

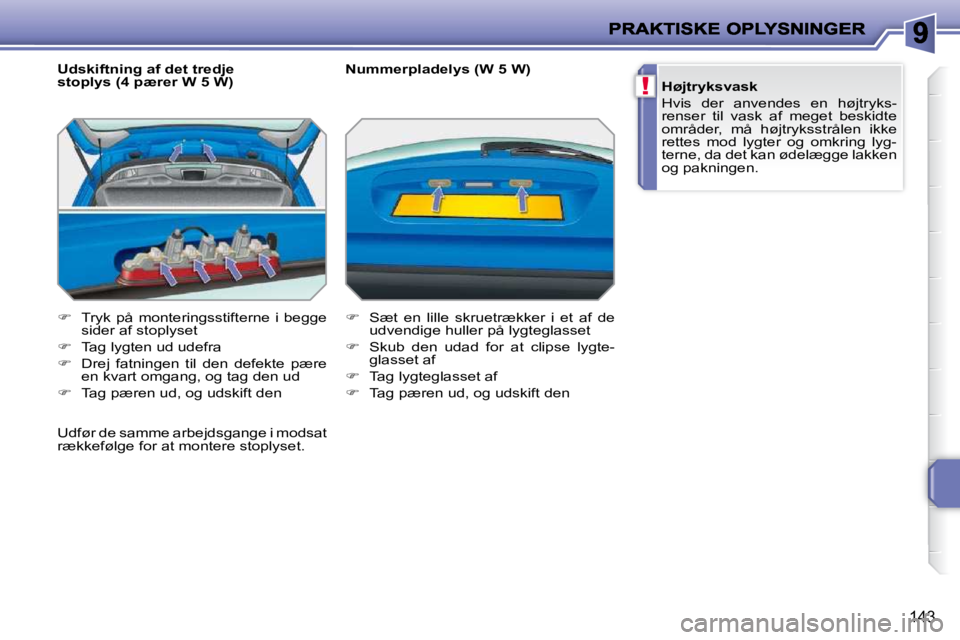

Udskiftning af det tredje
stoplys (4 pærer W 5 W)

 Tryk på monteringsstifterne i begge
sider af stoplyset

 Tag lygten ud udefra

 Drej fatningen til den defekte pære
en kvart omgang, og tag den ud

 Tag pæren ud, og udskift den Nummerpladelys (W 5 W)

 Sæt en lille skruetrækker i et af de
udvendige huller på lygteglasset

 Skub den udad for at clipse lygte-
glasset af

 Tag lygteglasset af

 Tag pæren ud, og udskift den
Udfør de samme arbejdsgange i modsat
rækkefølge for at montere stoplyset.
Højtryksvask
Hvis der anvendes en højtryks-
renser til vask af meget beskidte
områder, må højtryksstrålen ikke
rettes mod lygter og omkring lyg-
terne, da det kan ødelægge lakken
og pakningen.

i
144

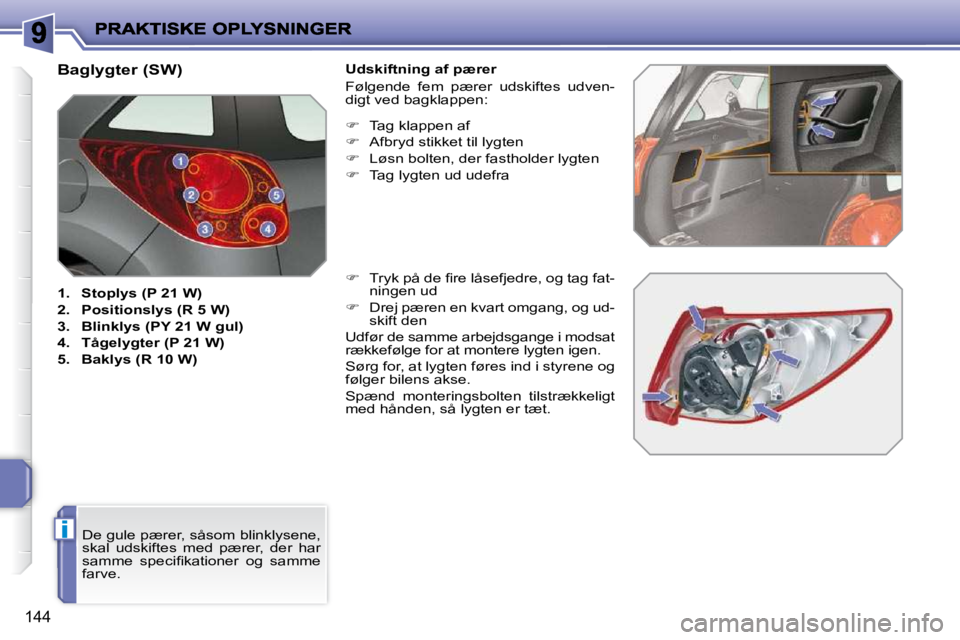

Baglygter (SW)

1. Stoplys (P 21 W)

2. Positionslys (R 5 W)

3. Blinklys (PY 21 W gul)

4. Tågelygter (P 21 W)

5. Baklys (R 10 W) Udskiftning af pærer
Følgende fem pærer udskiftes udven-
digt ved bagklappen:

 Tag klappen af

 Afbryd stikket til lygten

 Løsn bolten, der fastholder lygten

 Tag lygten ud udefra

 Tryk på de fi re låsefjedre, og tag fat-
ningen ud

 Drej pæren en kvart omgang, og ud-
skift den
Udfør de samme arbejdsgange i modsat
rækkefølge for at montere lygten igen.
Sørg for, at lygten føres ind i styrene og
følger bilens akse.
Spænd monteringsbolten tilstrækkeligt
med hånden, så lygten er tæt.
De gule pærer, såsom blinklysene,
skal udskiftes med pærer, der har
samme specifi kationer og samme
farve.

!
145

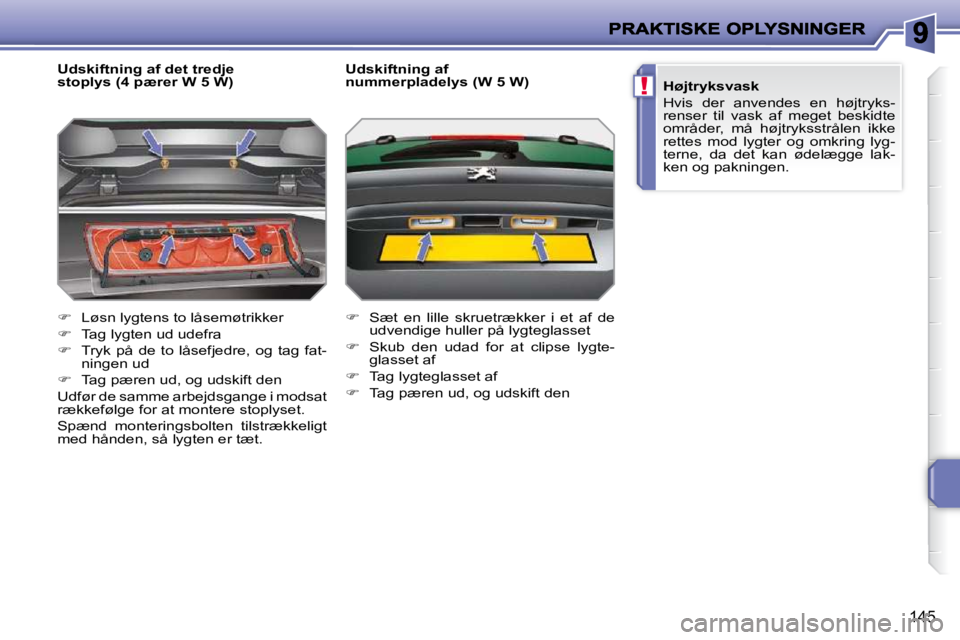

Udskiftning af det tredje
stoplys (4 pærer W 5 W)

 Løsn lygtens to låsemøtrikker

 Tag lygten ud udefra

 Tryk på de to låsefjedre, og tag fat-
ningen ud

 Tag pæren ud, og udskift den
Udfør de samme arbejdsgange i modsat
rækkefølge for at montere stoplyset.
Spænd monteringsbolten tilstrækkeligt
med hånden, så lygten er tæt. Udskiftning af
nummerpladelys (W 5 W)

 Sæt en lille skruetrækker i et af de
udvendige huller på lygteglasset

 Skub den udad for at clipse lygte-
glasset af

 Tag lygteglasset af

 Tag pæren ud, og udskift den
Højtryksvask
Hvis der anvendes en højtryks-
renser til vask af meget beskidte
områder, må højtryksstrålen ikke
rettes mod lygter og omkring lyg-
terne, da det kan ødelægge lak-
ken og pakningen.

!
i
146
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er installe-
ret i henhold til dennes anvisninger,
specielt når det samlede forbrug er
på mere end 10 milliampere.

Montering af elektrisk tilbehør
Bilens elektriske system er bereg-
net til at fungere med standardud-
styr eller ekstraudstyr.
Kontakt et PEUGEOT værksted,
før du installerer andet udstyr eller
elektrisk tilbehør i bilen.

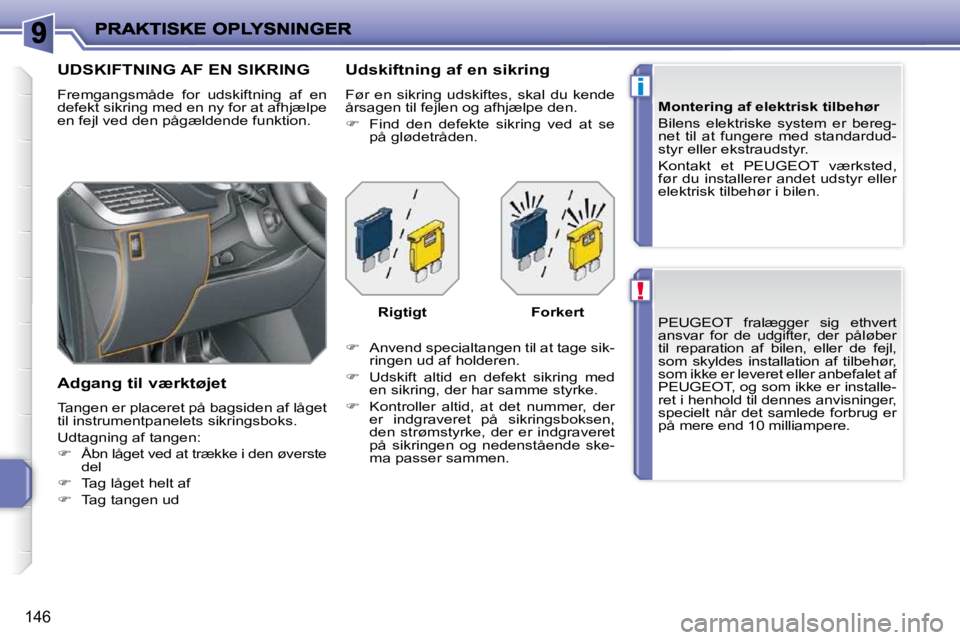

UDSKIFTNING AF EN SIKRING
Fremgangsmåde for udskiftning af en
defekt sikring med en ny for at afhjælpe
en fejl ved den pågældende funktion.
Adgang til værktøjet
Tangen er placeret på bagsiden af låget
til instrumentpanelets sikringsboks.
Udtagning af tangen:

 Åbn låget ved at trække i den øverste
del

 Tag låget helt af

 Tag tangen ud Udskiftning af en sikring
Før en sikring udskiftes, skal du kende
årsagen til fejlen og afhjælpe den.

 Find den defekte sikring ved at se
på glødetråden.

 Anvend specialtangen til at tage sik-
ringen ud af holderen.

 Udskift altid en defekt sikring med
en sikring, der har samme styrke.

 Kontroller altid, at det nummer, der
er indgraveret på sikringsboksen,
den strømstyrke, der er indgraveret
på sikringen og nedenstående ske-
ma passer sammen.
Rigtigt Forkert

147
Sikringer på instrumentpanelet
Sikringsboksen er placeret i den neder-
ste del af instrumentpanelet (i venstre
side).
Adgang til sikringerne

 Se afsnittet "Adgang til værktøjet". Oversigt over sikringerne

Sikring nr. Styrke Funktioner

G39 20 A Hi-fi -forstærker

G40 20 A Varme i førersædet og passagerforsædet

Sikring nr. Styrke Funktioner

F1 15 A Vinduesvisker bag

F2 - Ikke anvendt

F3 5 A Styreboks for airbag og pyrotekniske
selestrammere

F4 10 A Kontakt til koblingspedal, diagnosestik,
elektrokromt bakspejl, aircondition, ratvinkelsensor,
pumpe til partikelfi lter (diesel)

F5 30 A El-ruder, sekventielle el-ruder bag, skydepanel for
panoramatag (SW)

F6 30 A Sekventielle el-ruder foran, strømforsyning til
indfoldelige sidespejle

F7 5 A Kabinelys foran og bag, kortlæselamper, lys i
solskærm, lys i handskerum, ur

148

Sikring nr. Styrke Funktioner

F8 20 A Radio, radiotelefon, multifunktionsdisplay, ur,
betjeningsknapper ved rattet, dæktrykregistrering,
BSR-boks

F9 30 A Stik 12 V foran, stik 12 V bag (SW)

F10 15 A Alarm, styreboks for alarm, drejeforlygter

F11 15 A Diagnosestik, ratlåskontakt svag strømstyrke,
styreboks til automatgear

F12 15 A Regn-/lysføler, forstærker, BSR-boks,
skolebilsmodul

F13 5 A BSM-boks, ABS-relæ, dobbelt bremsekontakt,
gearvælger for "2 Tronic" gearkasse

F14 15 A Instrumentgruppe, kontrollampepanel for
sikkerhedsseler, indstilling af forlygter, aircondi
tion,
håndfrit sæt, styreboks til parkeringsradar bag, ai rbags

F15 30 A Låsning og superlåsning

F17 40 A Afrimning af bagrude og sidespejle

SH - PARK-shunt
