DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Draaiknop C voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rood gebied = warme lucht
Blauw gebied = koude luchtKnop E voor het in-/uitschakelen
van de airconditioning
Als de knop wordt ingedrukt (led op knop
brandt), wordt de airconditioning inge-
schakeld.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de aircon-
ditioning uit.
fig. 46F0P0038m
Knop D voor in-/uitschakeling van
de luchtrecirculatie
Als u op de knop drukt, schakelt de lucht-
recirculatie in.
Als u na inschakeling van de luchtrecircu-
latie opnieuw op de knop drukt, wordt de
luchtrecirculatie uitgeschakeld.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 32

33
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

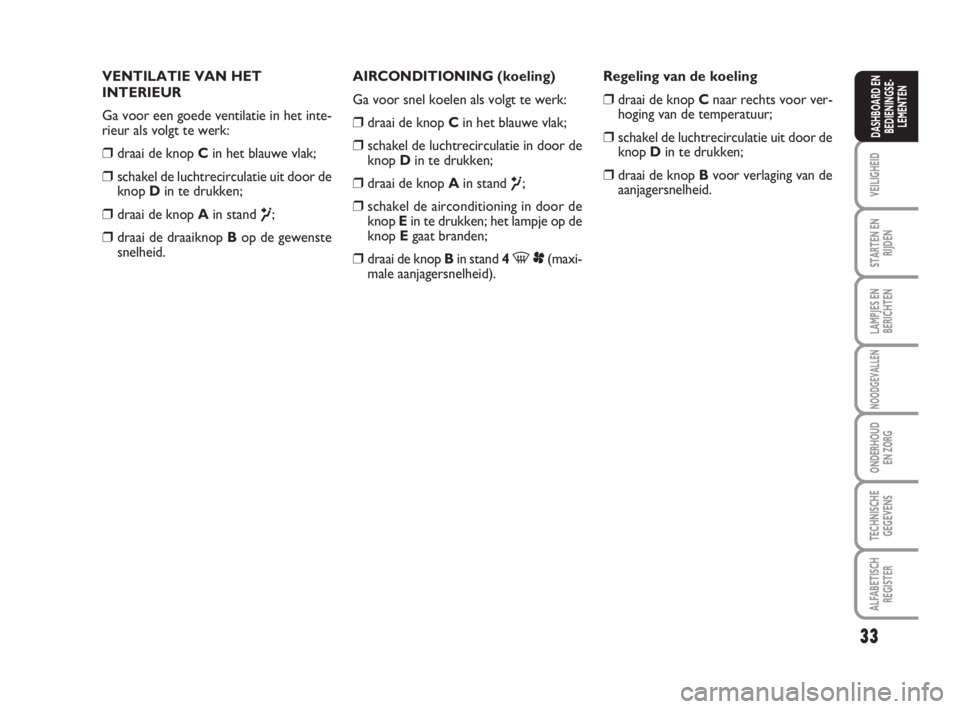

VENTILATIE VAN HET
