2010 FIAT SCUDO Instructieboek (in Dutch)

24
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
STUUR
Het stuurwiel kan zowel in lengterichting
als in hoogte worden versteld.
Handel als volgt om de gewenste instelling
uit te voeren:
❒ontgrendel de hendel A-fig. 35door
deze naar voren te drukken (stand 2);
❒plaats het stuur in de gewenste stand;
❒vergrendel de hendel Adoor hem naar
het stuur te trekken (stand 1).
fig. 35F0P0028m
Het stuur mag alleen worden
versteld als de auto stilstaat.
ATTENTIE!
Het is streng verboden om de-
montage-/montagewerk-
zaamheden uit te voeren, waarvoor wij-
zigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging). Hier-
door kunnen de prestaties van het sys-
teem, de garantie en de veiligheid in ge-
vaar worden gebracht en voldoet de au-
to niet meer aan de typegoedkeuring.
ATTENTIE!
fig. 33F0P0026m
fig. 34F0P0027m
Voor het optimaal benutten van de hoofd-
steun moet de rugleuning zo zijn ingesteld
dat u rechtop zit en dat uw hoofd zich zo
dicht mogelijk bij de hoofdsteun bevindt.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 24

25
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
SPIEGELS
BINNENSPIEGEL fig. 36
De binnenspiegel is voorzien van een be-
veiligingsmechanisme, waardoor de spie-
gel bij een krachtig contact met een inzit-
tende losschiet.
De binnenspiegel is verstelbaar met de
hendelA-fig. 36:
❒normale stand
❒anti-verblindingsstand.
fig. 36F0P0029m
fig. 37F0P0030m
BUITENSPIEGELS
Handmatige verstelling fig. 37
Bedien de knop A.
fig. 38F0P0031m
Elektrische verstelling fig. 38
Dit is alleen mogelijk als de contactsleutel
in stand Mstaat.
Handel als volgt om de gewenste instelling
uit te voeren:
❒met de schakelaar Akiest u welke spie-
gel u wilt verstellen (links of rechts);
❒met de schakelaar Bkunt de spiegel in
4 richtingen verstellen.
Elektrisch inklappen fig. 38
Dit is alleen mogelijk als de contactsleutel
in stand Mstaat.
Zet de schakelaar Ain de middenstand en
verplaats vervolgens schakelaar Bnaar
achteren.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 25

26
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Inklappen
Indien nodig (bijv. als de breedte van de
spiegel een hindernis vormt in nauwe
doorgangen) kunnen de buitenspiegels
worden ingeklapt door ze van stand
1-fig. 39in stand 2te zetten.
Tijdens het rijden moeten de
spiegels altijd in stand 1-fig.
39 staan.
Het onderste gedeelte van de
spiegel aan bestuurderszijde
is bol, waardoor de afstandswaarne-
ming enigszins wordt beïnvloed.
ATTENTIE!Ontwaseming/ontdooiing
(indien aanwezig)
De buitenspiegels zijn voorzien van ver-
warmingselementen die worden inge-
schakeld als de achterruitverwarming
wordt ingeschakeld (door op de knop
()
te drukken.
WAARSCHUWING De functie is tijdge-
schakeld en wordt na enige minuten au-
tomatisch uitgeschakeld.
fig. 39F0P0032m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 26

27
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING EN
VENTILATIE
1.Vast luchtrooster boven
2.Verstelbare luchtroosters in het midden
3.Vaste luchtroosters aan zijkant
4.Verstelbare luchtroosters aan zijkant
5.Luchtroosters onder voor zitplaatsen voor
6.Luchtroosters boven voor zitplaatsen achter
(indien aanwezig).
fig. 40F0P0033m
fig. 41F0P0101m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 27

28
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

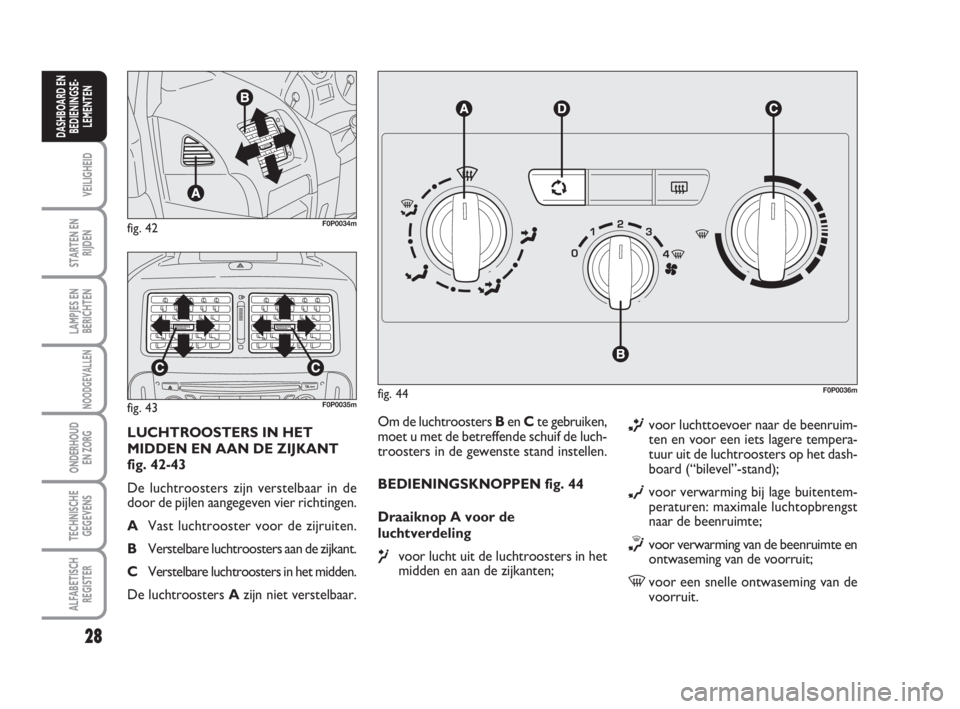

Om de luchtroosters BenCte gebruiken,
moet u met de betreffende schuif de luch-
troosters in de gewenste stand instellen.
BEDIENINGSKNOPPEN fig. 44
Draaiknop A voor de
luchtverdeling
µvoor lucht uit de luchtroosters in het
midden en aan de zijkanten;
∑voor luchttoevoer naar de beenruim-
ten en voor een iets lagere tempera-
tuur uit de luchtroosters op het dash-
board (“bilevel”-stand);
∂voor verwarming bij lage buitentem-
peraturen: maximale luchtopbrengst
naar de beenruimte;
∏voor verwarming van de beenruimte en
ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m
LUCHTROOSTERS IN HET
MIDDEN EN AAN DE ZIJKANT
fig. 42-43
De luchtroosters zijn verstelbaar in de
door de pijlen aangegeven vier richtingen.
AVast luchtrooster voor de zijruiten.
BVerstelbare luchtroosters aan de zijkant.
CVerstelbare luchtroosters in het midden.
De luchtroosters Azijn niet verstelbaar.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 28

29
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4
-p= aanjager op maximale snel-
heid
Draaiknop C voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rood gebied = warme lucht
Blauw gebied = koude lucht
Knop D voor in-/uitschakeling van
de luchtrecirculatie
Als u op de knop drukt, schakelt de lucht-
recirculatie in.
Als u na inschakeling van de luchtrecircu-
latie opnieuw op de knop drukt, wordt de
luchtrecirculatie uitgeschakeld.SNELLE VERWARMING VAN
INTERIEUR
Ga voor snel verwarmen als volgt te werk:
❒draai de knop Cin het rode vlak;
❒schakel de recirculatie in
(indien uitgeschakeld);
❒draai de knop Ain stand ∂;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft.
Druk op de knop Dom de luchtrecircu-
latie uit te schakelen en het beslaan van de
ruiten te voorkomen.
WAARSCHUWING Wacht bij een kou-
de motor enige minuten totdat de koel-
vloeistof de optimale bedrijfstemperatuur
heeft bereikt. VENTILATIE VAN HET
INTERIEUR
Ga voor een goede ventilatie in het inte-
rieur als volgt te werk:
❒draai de knop Cin het blauwe vlak;
❒schakel de recirculatie uit (indien inge-
schakeld);
❒draai de knop Ain stand µ;
❒draai de draaiknop Bop de gewenste
snelheid.
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒draai de knop Ain de gewenste stand;
❒draai de draaiknop Bop de gewenste
snelheid.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 29

30
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒schakel de recirculatie uit (indien inge-
schakeld);
❒draai de knop Ain stand -;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid).
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.Beslaan van de ruiten voorkomen
Als de luchtvochtigheid buiten heel hoog is
en/of bij regen en/of bij grote tempera-
tuurverschillen tussen de lucht in en buiten
de auto moeten de volgende handelingen
uitgevoerd worden, zodat wordt voorko-
men dat de ruiten beslaan:
❒draai de knop Cin het rode vlak;
❒schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;
❒draai de knop Ain stand -met de
mogelijkheid stand
∏in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid.ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS
(indien aanwezig) fig. 45
Druk op knop Aom deze functie in te
schakelen; de inschakeling wordt gesigna-
leerd door het branden van het lampje op
de knop.
De functie is tijdgeschakeld en wordt na
20 minuten automatisch uitgeschakeld. U
kunt de verwarming eerder uitschakelen
door nogmaals de knop Ain te drukken.
WAARSCHUWING Plak geen stickers of
andere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 45F0P0037m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 30

31
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
AIRCONDITIONING,
HANDBEDIEND
(waar voorzien)
BEDIENINGSKNOPPEN fig. 46
Draaiknop A voor de
luchtverdeling
µvoor lucht uit de luchtroosters in het
midden en aan de zijkanten;
∑voor luchttoevoer naar de beenruim-
ten en voor een iets lagere tempera-
tuur uit de luchtroosters op het dash-
board (“bilevel”-stand);
∂voor verwarming bij lage buitentem-
peraturen: maximale luchtopbrengst
naar de beenruimte;
∏voor verwarming van de beenruimte
en ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4
-p= aanjager op maximale snel-
heid RECIRCULATIE INSCHAKELEN
fig. 44
Druk op de knop
Ω.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde lucht
het interieur bereikt. Het is niet raadzaam
dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere
personen in de auto zit, de kans aanzien-
lijk toeneemt dat de ruiten beslaan.WAARSCHUWING Met de recirculatie-
functie kan, afhankelijk van de gekozen
werking (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden bereikt.
Het verdient aanbeveling om de recircu-
latiefunctie in te schakelen op regenach-
tige en koude dagen, om te voorkomen
dat de ruiten beslaan.
