2010 FIAT SCUDO Instructieboek (in Dutch)

144
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
Uitvoering met verhoogd dak
❒draai de bevestigingsbouten Alos
m.b.v. een 8mm-sleutel;
❒neem de lamphouder uit;
❒trek de geklemde lamp los en vervang
hem.KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
Uitvoeringen met achterdeuren
fig. 17❒verwijder de interieurbekleding vanaf
de binnenzijde van de auto
❒buig de lip naar buiten en trek de stek-
ker los;
❒verwijder de kunststof bescherming
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m
DERDE REMLICHT
Met achterklep fig. 15
Gloeilamp vervangen:
❒open de achterklep;
❒draai de bevestigingsschroeven Alos;
❒druk op het uiteinde van de borglip en
verwijder het lampenglas met de lam-
pen;
❒maak de stekker los;
❒trek de geklemde lamp los en vervang
hem.
Met dubbele achterdeuren fig. 16
Gloeilamp vervangen:
❒draai de bevestigingsbouten Alos
m.b.v. een Torx™ T20-schroeven-
draaier;
❒neem de lamphouder uit;
❒trek de geklemde lamp los en vervang
hem.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:22 Pagina 144

145
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
PLAFONDVERLICHTING
Gloeilampen vervangen:
❒verwijder het plafondlampje op de door
de pijlen aangegeven punten;
❒maak de lampen los uit de veercontac-
ten aan de zijkant en vervang ze; con-
troleer of de nieuwe lampen goed vast-
zitten in de veercontacten;
❒plaats het plafondlampje in de zitting en
controleer of het goed vastzit.
fig. 19F0P0298m
fig. 20F0P0234m
❒draai de lamphouder een kwart slag
linksom
❒vervang de lamp
Uitvoeringen met achterklep fig. 18
❒verwijder het lampenglas Aop het
door de pijl aangegeven punt vanaf de
buitenzijde van de auto;
❒maak de lamp los uit de veercontacten
aan de zijkant en vervang hem; contro-
leer of de nieuwe lamp goed vastzit in de
veercontacten;
❒monteer het geklemde lampenglas.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:22 Pagina 145

146
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ZEKERINGEN
VERVANGEN
ALGEMEEN
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand: de verbindingsstrip A-
fig. 21mag niet onderbroken zijn. Is dit
wel het geval, dan moet u de zekering ver-
vangen door een exemplaar met dezelf-
de stroomsterkte (zelfde kleur).
Bzekering in goede staat
Czekering met doorgebrande strip.
Gebruik voor het vervangen van een ze-
kering, het tangetje A-fig. 21/a dat sa-
men met de reservezekeringen op de ach-
terzijde van het demontabele klepje Bis
geplaatst.
fig. 21F0P0236m
Vervang een zekering nooit
door een zekering met een
hogere stroomsterkte (ampère);
BRANDGEVAAR.
ATTENTIE!
Vervang een defecte zekering
nooit door ander materiaal.
Als een hoofdzekering
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) doorbrandt, wendt u
dan tot het Fiat Servicenetwerk. Con-
troleer, voordat u een zekering ver-
vangt, of de contactsleutel uit het con-
tactslot is genomen en alle stroom-
verbruikers uit staan en/of zijn uitge-
schakeld.
ATTENTIE!
Als een zekering van de vei-
ligheidssystemen (airbagsys-
teem, remsysteem), de aandrijving
van de auto (motormanagementsys-
teem, regelsysteem van de versnel-
lingsbak) of de stuurinrichting door-
brandt, wendt u dan tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Als de zekering opnieuw
doorbrandt, wendt u dan tot
het Fiat Servicenetwerk.
ATTENTIE!
fig. 21/aF0P0348m
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 146

147
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Zekeringenkast op dashboard aan passagierszijde
VERBRUIKERS ZEKERING AMPÈRAGE
Achterruitwisser
Vrij
Koplampverstelling, diagnosestekker, ESP-regeleenheid,
ventilatie, additiefpomp roetfilter, stuurhoeksensor
Elektrische spiegel, ruitbediening passagierszijde
Voeding ruitbediening voor
Plafondverlichting, verlichting dashboardkastje
Multifunctioneel display, sirene diefstalalarm, autoradio,
CD-Changer, Autotelefoon, optionalregeleenheid aanhanger
beveiligingsregeleenheid carrosserie
Aansteker, stekkerdoos laadruimte
Elektronisch geregelde luchtvering achter, start-/contactslot,
instrumentenpaneel
Diagnosestekker, regeleenheid diefstalalarm
Handsfreeset, regeleenheid airbag
Regeleenheid motor, regeleenheid aanhanger
Regensensor, automatische klimaatregeling,
instrumentenpaneel, achterste aanjager in interieur
(combi-uitvoering)
Portierver-/ontgrendeling
Vrij
Verwarming achterruit en buitenspiegels
❒Kantel het opbergvak en trek het met
kracht los om de zekeringen te bereiken.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 147

148
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Zekeringenkast in motorruimte
VERBRUIKERS ZEKERING AMPÈRAGE
Regeleenheid motor, brandstofsysteem en luchtinlaatsysteem, elektroventilateur
Claxon
Pomp ruitensproeiers voor en achter
Koplampsproeierpomp
Brandstoftoevoersysteem
Tweede contact rempedaal, stuurbekrachtiging
Start-/contactslot
Eerste contact rempedaal
Brandstoftoevoersysteem en luchtinlaatsysteem
Aanjager voor
Ruitenwissers voor
Optionalregeleenheid
Vrij
❒Open de motorkap en verschuif de
steun voor het ruitensproeierreservoir
om de bereikbaarheid te verbeteren.
❒Haak het huis los en kantel het om, zo-
dat de zekeringen bereikbaar zijn.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 148

149
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

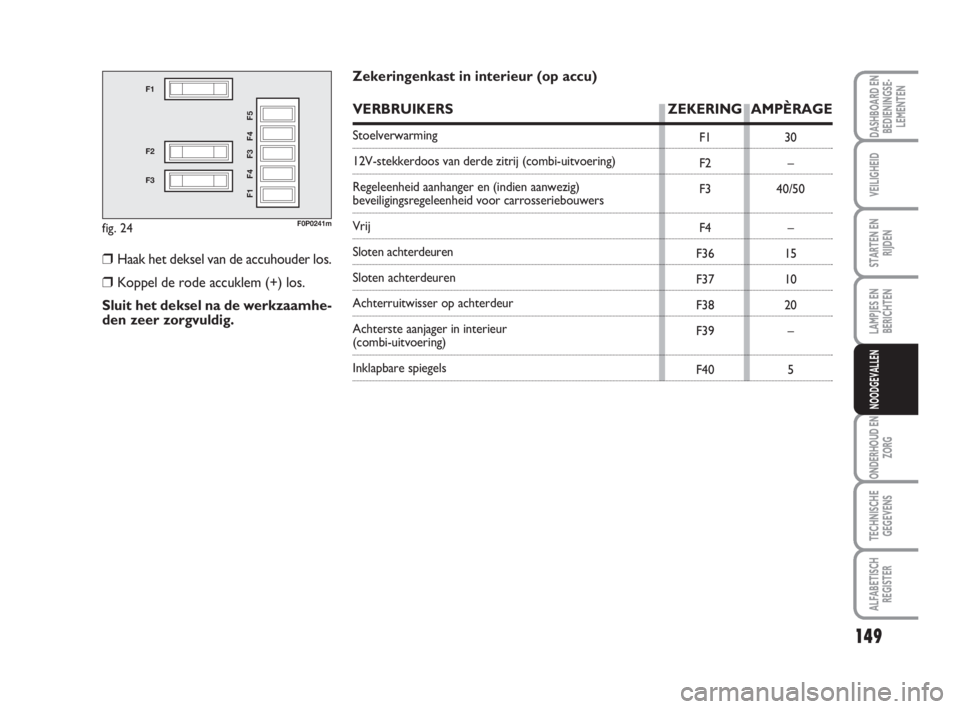

fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Zekeringenkast in interieur (op accu)
VERBRUIKERS ZEKERING AMPÈRAGE
Stoelverwarming
12V-stekkerdoos van derde zitrij (combi-uitvoering)
Regeleenheid aanhanger en (indien aanwezig)
beveiligingsregeleenheid voor carrosseriebouwers
Vrij
Sloten achterdeuren
Sloten achterdeuren
Achterruitwisser op achterdeur
Achterste aanjager in interieur
(combi-uitvoering)
Inklapbare spiegels
❒Haak het deksel van de accuhouder los.
❒Koppel de rode accuklem (+) los.
Sluit het deksel na de werkzaamhe-
den zeer zorgvuldig.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 149

150
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
fig. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Extra zekeringenkast
VERBRUIKERS ZEKERING AMPÈRAGE
Vrij
Contactrelais en impulsgever
Voeding aanhanger
Permanente voeding voor opbouwcomponenten
Waarschuwingsknipperlichten
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 150

151
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

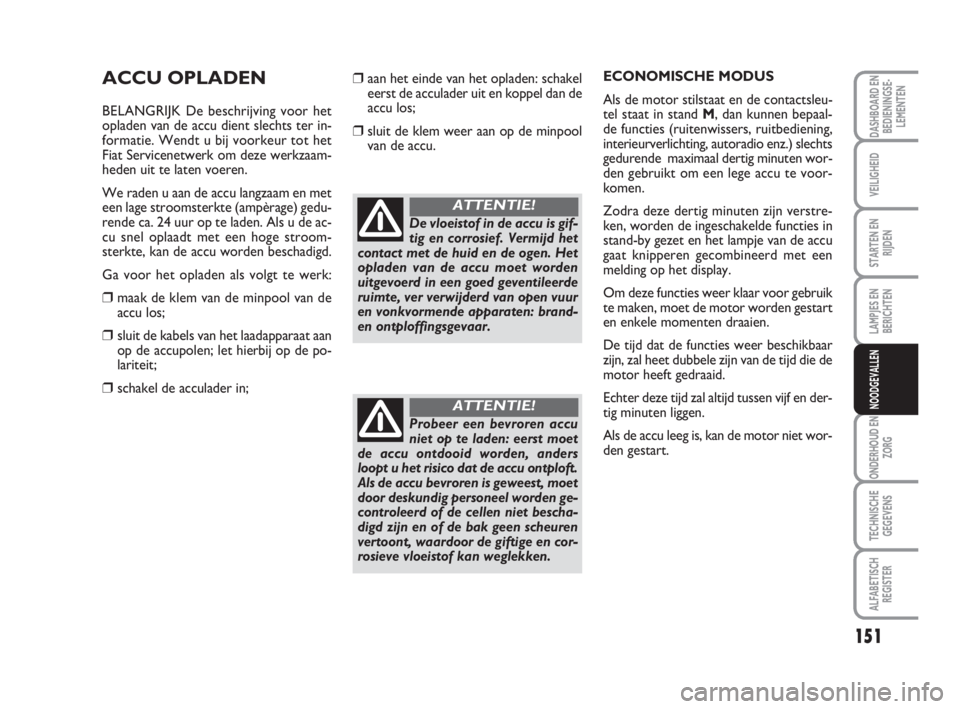

ACCU OPLADEN
BELANGRIJK De beschrijving voor het
opladen van de accu dient slechts ter in-
formatie. Wendt u bij voorkeur tot het
Fiat Servicenetwerk om deze werkzaam-
heden uit te laten voeren.
We raden u aan de accu langzaam en met
een lage stroomsterkte (ampèrage) gedu-
rende ca. 24 uur op te laden. Als u de ac-
cu snel oplaadt met een hoge stroom-
sterkte, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
❒maak de klem van de minpool van de
accu los;
❒sluit de kabels van het laadapparaat aan
op de accupolen; let hierbij op de po-
lariteit;
❒schakel de acculader in;
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileerde
ruimte, ver verwijderd van open vuur
en vonkvormende apparaten: brand-
en ontploffingsgevaar.
ATTENTIE!
❒aan het einde van het opladen: schakel
eerst de acculader uit en koppel dan de
accu los;
❒sluit de klem weer aan op de minpool
van de accu.
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ontploft.
Als de accu bevroren is geweest, moet
door deskundig personeel worden ge-
controleerd of de cellen niet bescha-
digd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en cor-
rosieve vloeistof kan weglekken.
ATTENTIE!
ECONOMISCHE MODUS
Als de motor stilstaat en de contactsleu-
tel staat in stand M, dan kunnen bepaal-
de functies (ruitenwissers, ruitbediening,
interieurverlichting, autoradio enz.) slechts
gedurende maximaal dertig minuten wor-
den gebruikt om een lege accu te voor-
komen.
Zodra deze dertig minuten zijn verstre-
ken, worden de ingeschakelde functies in
stand-by gezet en het lampje van de accu
gaat knipperen gecombineerd met een
melding op het display.
Om deze functies weer klaar voor gebruik
te maken, moet de motor worden gestart
en enkele momenten draaien.
De tijd dat de functies weer beschikbaar
zijn, zal heet dubbele zijn van de tijd die de
motor heeft gedraaid.
Echter deze tijd zal altijd tussen vijf en der-
tig minuten liggen.
Als de accu leeg is, kan de motor niet wor-
den gestart.
