2010 BMW MOTORRAD G 650 GS Handleiding (in Dutch)

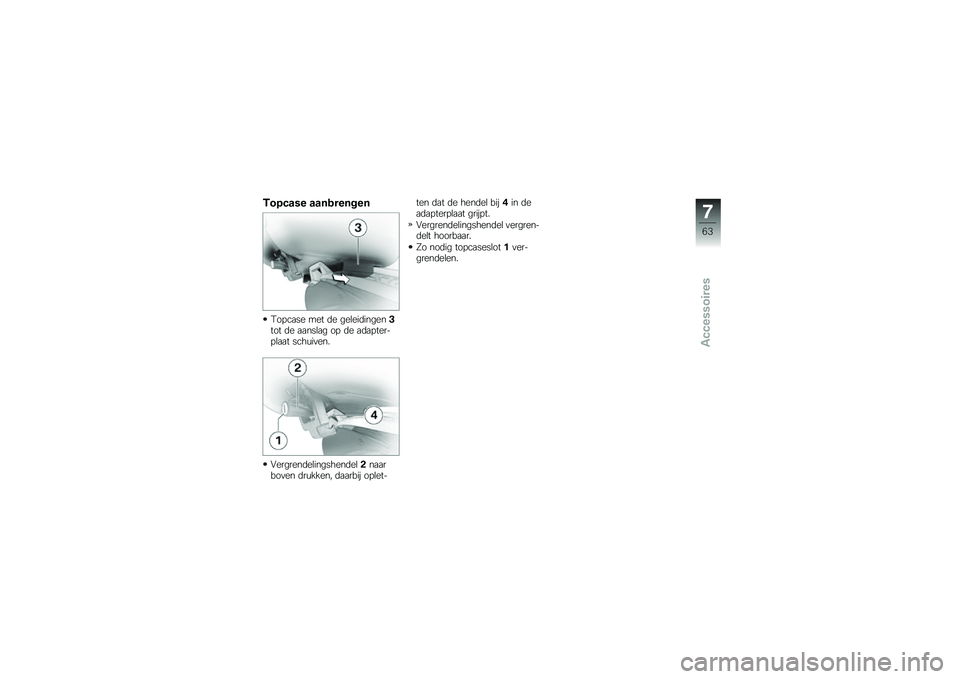

Topcase aanbrengen
Topcase met de geleidingen3tot de aanslag op de adapter-plaat schuiven.
Vergrendelingshendel2naarboven drukken, daarbij oplet-
ten dat de hendel bij4in deadapterplaat grijpt.
Vergrendelingshendel vergren-delt hoorbaar.
Zo nodig topcaseslot1ver-grendelen.
7
63
zAccessoires

7
64
zAccessoires

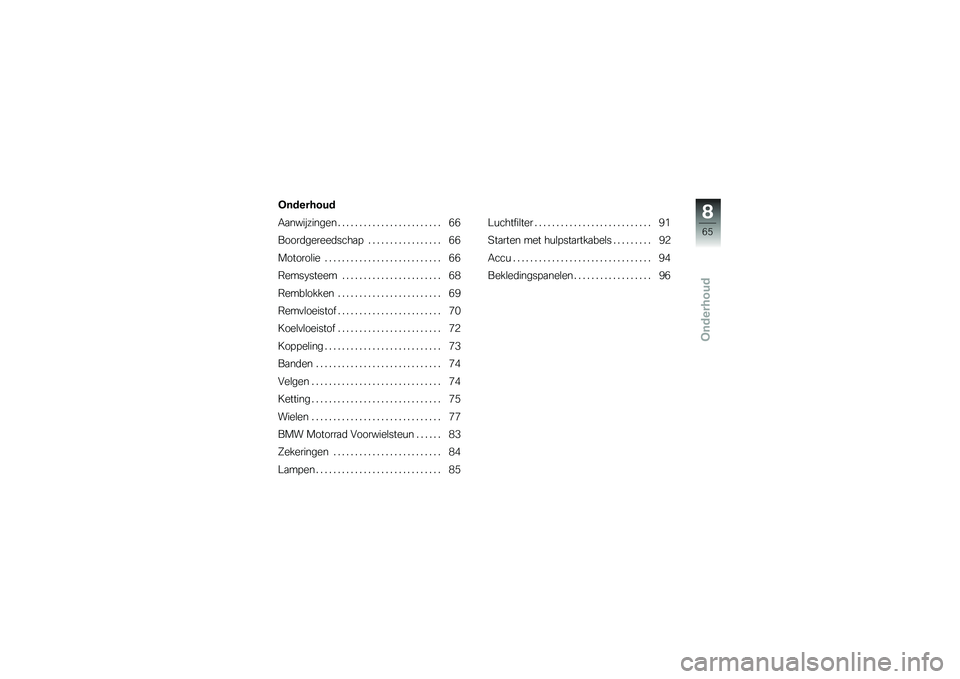

Onderhoud
Onderhoud
Aanwijzingen . . . . . . . . . . . . . . . . . . . . . . . . 66
Boordgereedschap . . . . . . . . . . . . . . . . . 66
Motorolie . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Remsysteem . . . . . . . . . . . . . . . . . . . . . . . 68
Remblokken . . . . . . . . . . . . . . . . . . . . . . . . 69
Remvloeistof . . . . . . . . . . . . . . . . . . . . . . . . 70
Koelvloeistof . . . . . . . . . . . . . . . . . . . . . . . . 72
Koppeling . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Banden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Velgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Ketting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Wielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
BMW Motorrad Voorwielsteun . . . . . . 83
Zekeringen . . . . . . . . . . . . . . . . . . . . . . . . . 84
Lampen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Luchtfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Starten met hulpstartkabels . . . . . . . . . 92
Accu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Bekledingspanelen . . . . . . . . . . . . . . . . . . 96
8
65
zOnderhoud

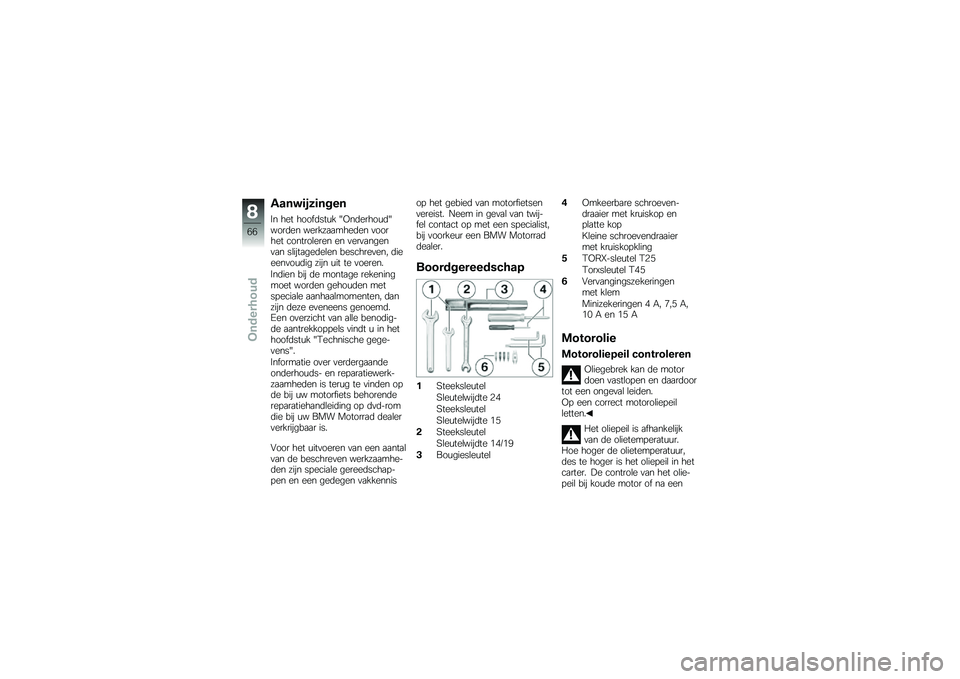

Aanwijzingen
In het hoofdstuk "Onderhoud"worden werkzaamheden voorhet controleren en vervangenvan slijtagedelen beschreven, dieeenvoudig zijn uit te voeren.
Indien bij de montage rekeningmoet worden gehouden metspeciale aanhaalmomenten, danzijn deze eveneens genoemd.Een overzicht van alle benodig-de aantrekkoppels vindt u in hethoofdstuk "Technische gege-vens".
Informatie over verdergaandeonderhouds- en reparatiewerk-zaamheden is terug te vinden opde bij uw motorfiets behorendereparatiehandleiding op dvd-romdie bij uw BMW Motorrad dealerverkrijgbaar is.
Voor het uitvoeren van een aantalvan de beschreven werkzaamhe-den zijn speciale gereedschap-pen en een gedegen vakkennis
op het gebied van motorfietsenvereist. Neem in geval van twij-fel contact op met een specialist,bij voorkeur een BMW Motorraddealer.
Boordgereedschap
1Steeksleutel
Sleutelwijdte 24
Steeksleutel
Sleutelwijdte 15
2Steeksleutel
Sleutelwijdte 14/19
3Bougiesleutel
4Omkeerbare schroeven-draaier met kruiskop enplatte kop
Kleine schroevendraaiermet kruiskopkling
5TORX-sleutel T25
Torxsleutel T45
6Vervangingszekeringenmet klem
Minizekeringen 4 A, 7,5 A,10 A en 15 A
Motorolie
Motoroliepeil controleren
Oliegebrek kan de motordoen vastlopen en daardoortot een ongeval leiden.
Op een correct motoroliepeilletten.
Het oliepeil is afhankelijkvan de olietemperatuur.Hoe hoger de olietemperatuur,des te hoger is het oliepeil in hetcarter. De controle van het olie-peil bij koude motor of na een
8
66
zOnderhoud

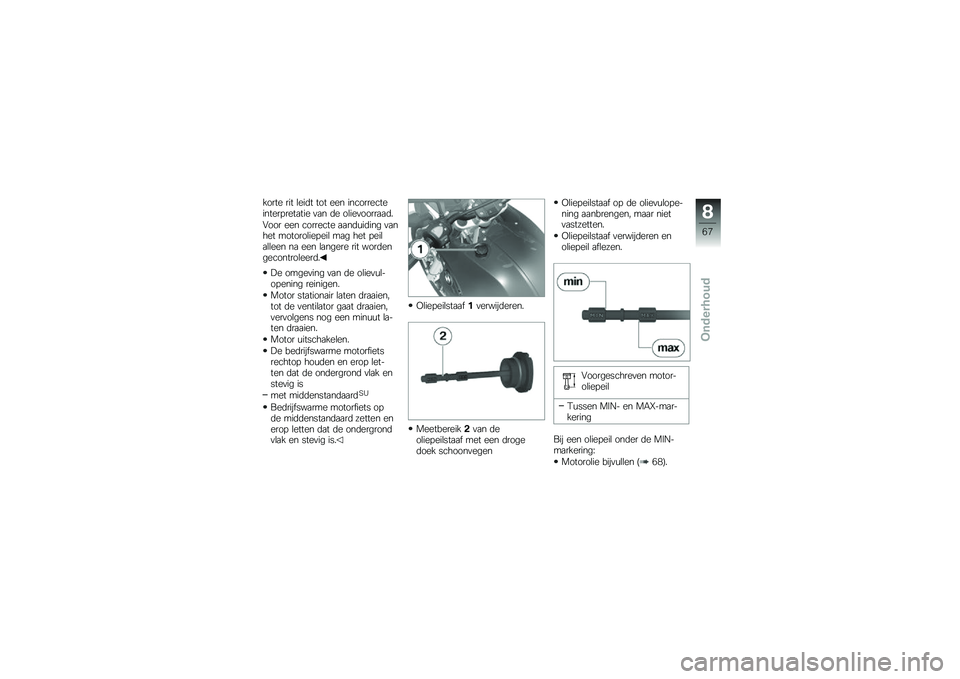

korte rit leidt tot een incorrecteinterpretatie van de olievoorraad.
Voor een correcte aanduiding vanhet motoroliepeil mag het peilalleen na een langere rit wordengecontroleerd.
De omgeving van de olievul-opening reinigen.
Motor stationair laten draaien,tot de ventilator gaat draaien,vervolgens nog een minuut la-ten draaien.
Motor uitschakelen.
De bedrijfswarme motorfietsrechtop houden en erop let-ten dat de ondergrond vlak enstevig is
met middenstandaardSU
Bedrijfswarme motorfiets opde middenstandaard zetten enerop letten dat de ondergrondvlak en stevig is.
Oliepeilstaaf1verwijderen.
Meetbereik2van deoliepeilstaaf met een drogedoek schoonvegen
Oliepeilstaaf op de olievulope-ning aanbrengen, maar nietvastzetten.
Oliepeilstaaf verwijderen enoliepeil aflezen.
Voorgeschreven motor-oliepeil
Tussen MIN- en MAX-mar-kering
Bij een oliepeil onder de MIN-markering:
Motorolie bijvullen (68).
8
67
zOnderhoud

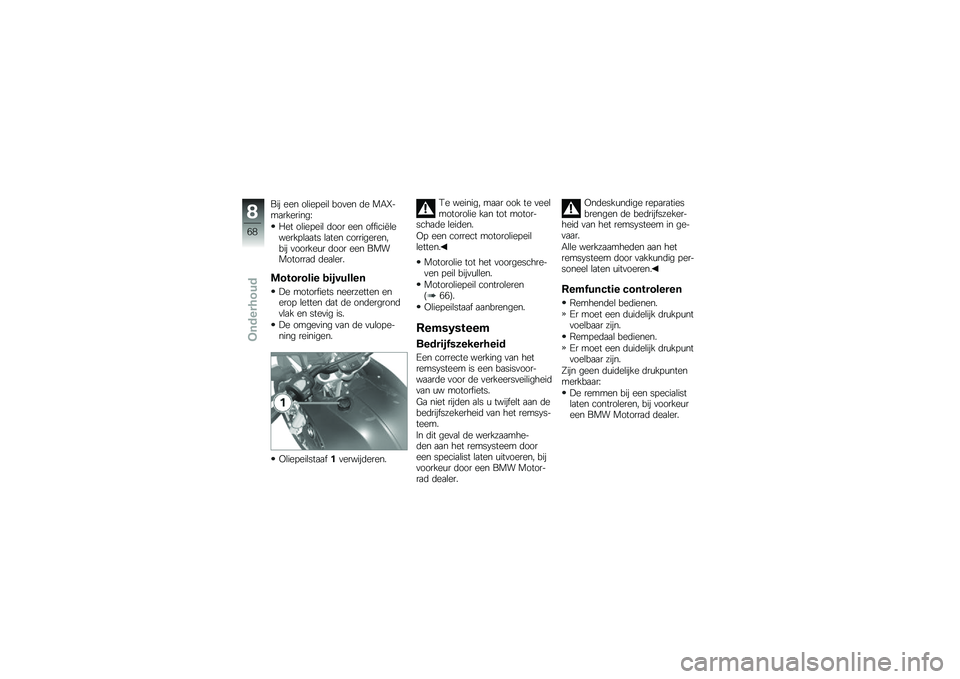

Bij een oliepeil boven de MAX-markering:
Het oliepeil door een officiëlewerkplaats laten corrigeren,bij voorkeur door een BMWMotorrad dealer.
Motorolie bijvullen
De motorfiets neerzetten enerop letten dat de ondergrondvlak en stevig is.
De omgeving van de vulope-ning reinigen.
Oliepeilstaaf1verwijderen.
Te weinig, maar ook te veelmotorolie kan tot motor-schade leiden.
Op een correct motoroliepeilletten.
Motorolie tot het voorgeschre-ven peil bijvullen.
Motoroliepeil controleren(66).
Oliepeilstaaf aanbrengen.
Remsysteem
Bedrijfszekerheid
Een correcte werking van hetremsysteem is een basisvoor-waarde voor de verkeersveiligheidvan uw motorfiets.
Ga niet rijden als u twijfelt aan debedrijfszekerheid van het remsys-teem.
In dit geval de werkzaamhe-den aan het remsysteem dooreen specialist laten uitvoeren, bijvoorkeur door een BMW Motor-rad dealer.
Ondeskundige reparatiesbrengen de bedrijfszeker-heid van het remsysteem in ge-vaar.
Alle werkzaamheden aan hetremsysteem door vakkundig per-soneel laten uitvoeren.
Remfunctie controleren
Remhendel bedienen.
Er moet een duidelijk drukpuntvoelbaar zijn.
Rempedaal bedienen.
Er moet een duidelijk drukpuntvoelbaar zijn.
Zijn geen duidelijke drukpuntenmerkbaar:
De remmen bij een specialistlaten controleren, bij voorkeureen BMW Motorrad dealer.
8
68
zOnderhoud

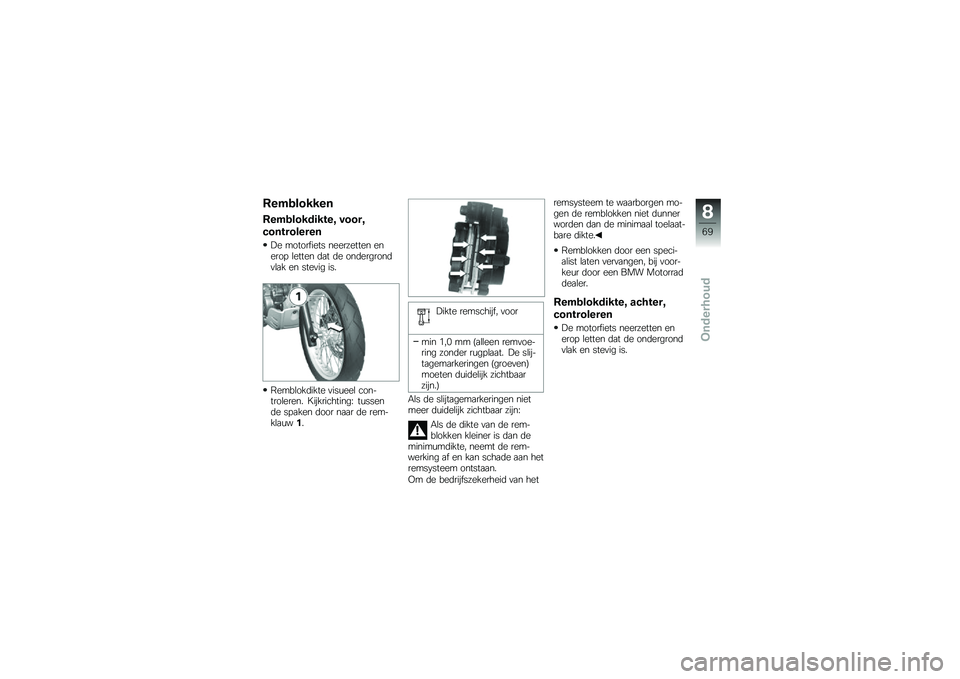

Remblokken
Remblokdikte, voor,
controleren
De motorfiets neerzetten enerop letten dat de ondergrondvlak en stevig is.
Remblokdikte visueel con-troleren. Kijkrichting: tussende spaken door naar de rem-klauw1.
Dikte remschijf, voor
min 1,0 mm (alleen remvoe-ring zonder rugplaat. De slij-tagemarkeringen (groeven)moeten duidelijk zichtbaarzijn.)
Als de slijtagemarkeringen nietmeer duidelijk zichtbaar zijn:
Als de dikte van de rem-blokken kleiner is dan deminimumdikte, neemt de rem-werking af en kan schade aan hetremsysteem ontstaan.
Om de bedrijfszekerheid van het
remsysteem te waarborgen mo-gen de remblokken niet dunnerworden dan de minimaal toelaat-bare dikte.
Remblokken door een speci-alist laten vervangen, bij voor-keur door een BMW Motorraddealer.
Remblokdikte, achter,
controleren
De motorfiets neerzetten enerop letten dat de ondergrondvlak en stevig is.
8
69
zOnderhoud

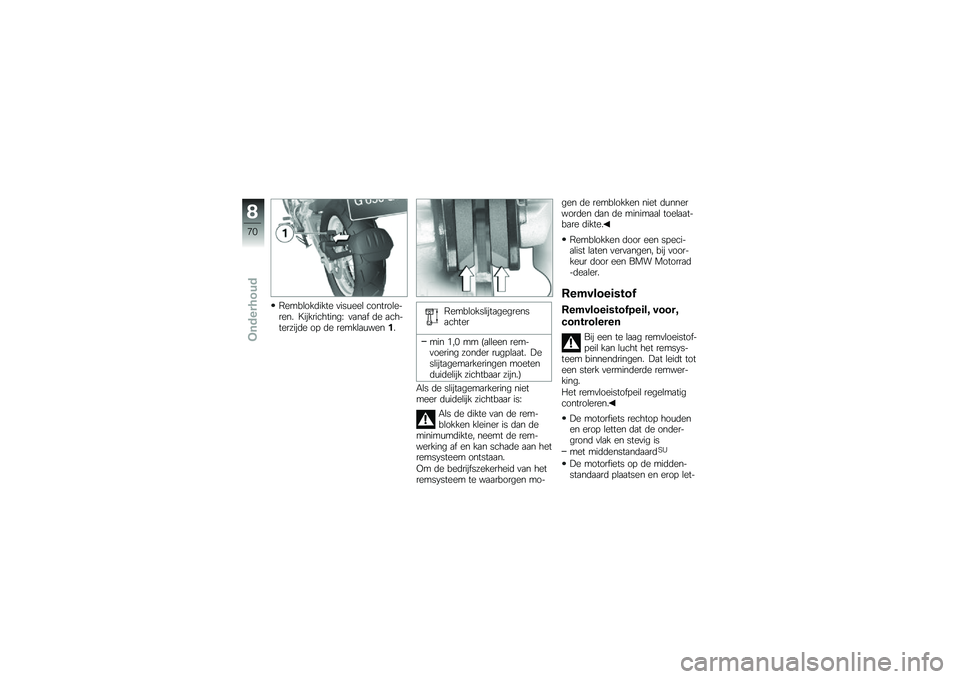

Remblokdikte visueel controle-ren. Kijkrichting: vanaf de ach-terzijde op de remklauwen1.
Remblokslijtagegrensachter
min 1,0 mm (alleen rem-voering zonder rugplaat. Deslijtagemarkeringen moetenduidelijk zichtbaar zijn.)
Als de slijtagemarkering nietmeer duidelijk zichtbaar is:
Als de dikte van de rem-blokken kleiner is dan deminimumdikte, neemt de rem-werking af en kan schade aan hetremsysteem ontstaan.
Om de bedrijfszekerheid van hetremsysteem te waarborgen mo-
gen de remblokken niet dunnerworden dan de minimaal toelaat-bare dikte.
Remblokken door een speci-alist laten vervangen, bij voor-keur door een BMW Motorrad-dealer.
Remvloeistof
Remvloeistofpeil, voor,
controleren
Bij een te laag remvloeistof-peil kan lucht het remsys-teem binnendringen. Dat leidt toteen sterk verminderde remwer-king.
Het remvloeistofpeil regelmatigcontroleren.
De motorfiets rechtop houdenen erop letten dat de onder-grond vlak en stevig is
met middenstandaardSU
De motorfiets op de midden-standaard plaatsen en erop let-
8
70
zOnderhoud
