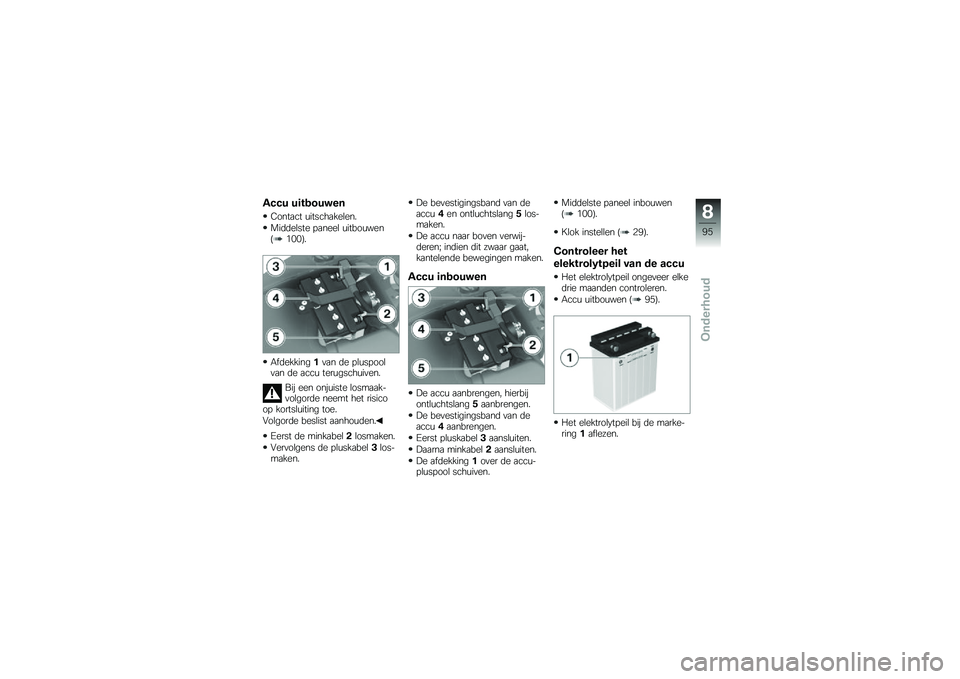

Accu uitbouwen
Contact uitschakelen.
Middelste paneel uitbouwen(100).
Afdekking1van de pluspoolvan de accu terugschuiven.
Bij een onjuiste losmaak-volgorde neemt het risicoop kortsluiting toe.
Volgorde beslist aanhouden.
Eerst de minkabel2losmaken.
Vervolgens de pluskabel3los-maken.
De bevestigingsband van deaccu4en ontluchtslang5los-maken.
De accu naar boven verwij-deren; indien dit zwaar gaat,kantelende bewegingen maken.
Accu inbouwen
De accu aanbrengen, hierbijontluchtslang5aanbrengen.
De bevestigingsband van deaccu4aanbrengen.
Eerst pluskabel3aansluiten.
Daarna minkabel2aansluiten.
De afdekking1over de accu-pluspool schuiven.
Middelste paneel inbouwen(100).
Klok instellen (29).
Controleer het
elektrolytpeil van de accu
Het elektrolytpeil ongeveer elkedrie maanden controleren.
Accu uitbouwen (95).
Het elektrolytpeil bij de marke-ring1aflezen.
8
95
zOnderhoud

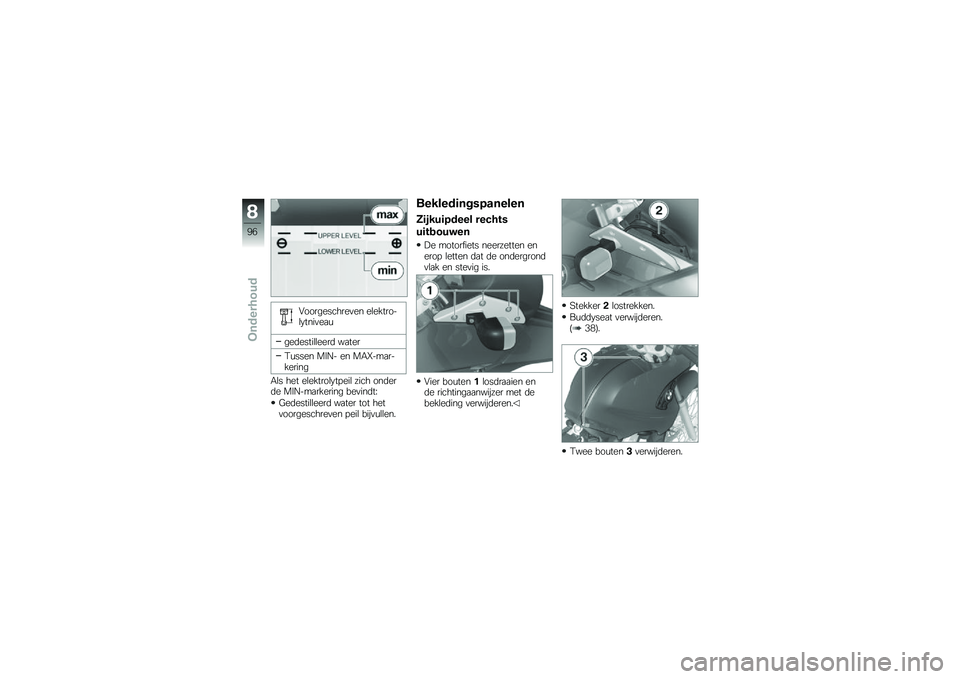

Voorgeschreven elektro-lytniveau
gedestilleerd water
Tussen MIN- en MAX-mar-kering
Als het elektrolytpeil zich onderde MIN-markering bevindt:
Gedestilleerd water tot hetvoorgeschreven peil bijvullen.
Bekledingspanelen
Zijkuipdeel rechts
uitbouwen
De motorfiets neerzetten enerop letten dat de ondergrondvlak en stevig is.
Vier bouten1losdraaien ende richtingaanwijzer met debekleding verwijderen.
Stekker2lostrekken.
Buddyseat verwijderen.(38).
Twee bouten3verwijderen.
8
96
zOnderhoud

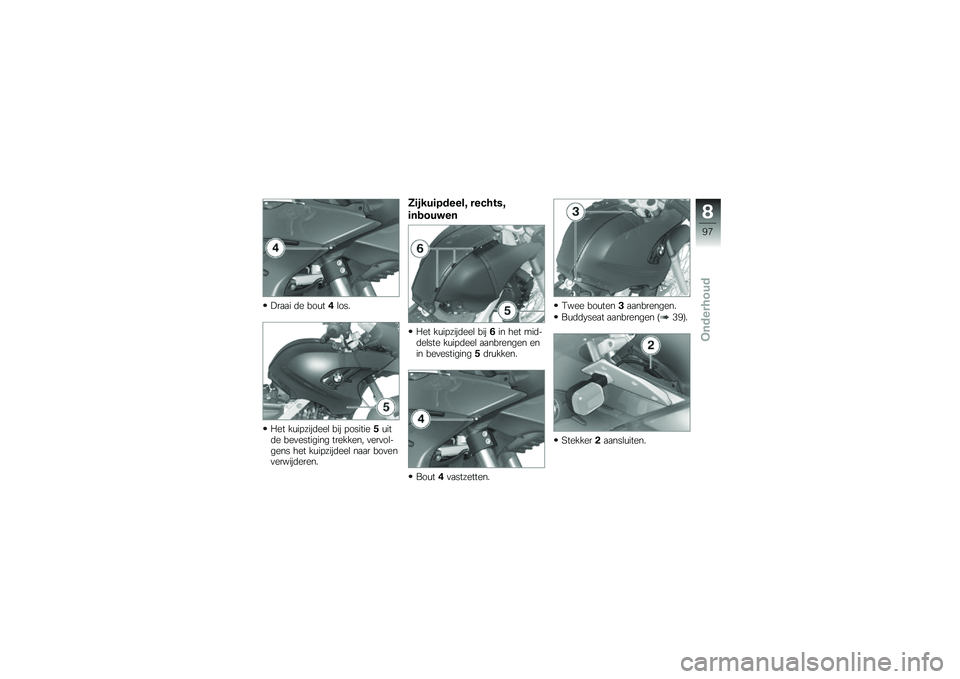

Draai de bout4los.
Het kuipzijdeel bij positie5uitde bevestiging trekken, vervol-gens het kuipzijdeel naar bovenverwijderen.
Zijkuipdeel, rechts,
inbouwen
Het kuipzijdeel bij6in het mid-delste kuipdeel aanbrengen enin bevestiging5drukken.
Bout4vastzetten.
Twee bouten3aanbrengen.
Buddyseat aanbrengen (39).
Stekker2aansluiten.
8
97
zOnderhoud

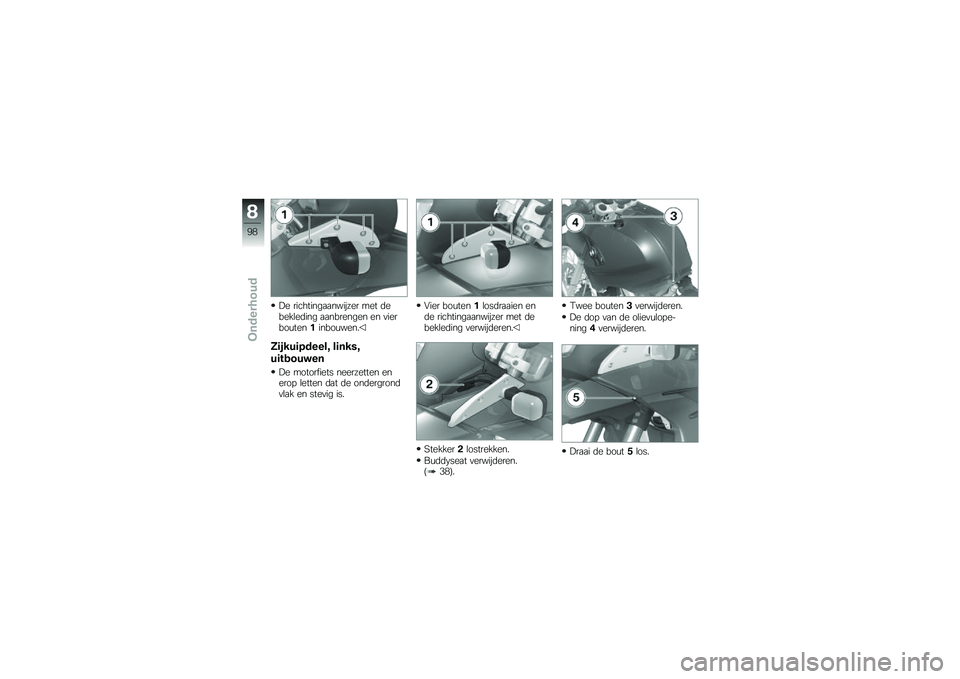

De richtingaanwijzer met debekleding aanbrengen en vierbouten1inbouwen.
Zijkuipdeel, links,
uitbouwen
De motorfiets neerzetten enerop letten dat de ondergrondvlak en stevig is.
Vier bouten1losdraaien ende richtingaanwijzer met debekleding verwijderen.
Stekker2lostrekken.
Buddyseat verwijderen.(38).
Twee bouten3verwijderen.
De dop van de olievulope-ning4verwijderen.
Draai de bout5los.
8
98
zOnderhoud

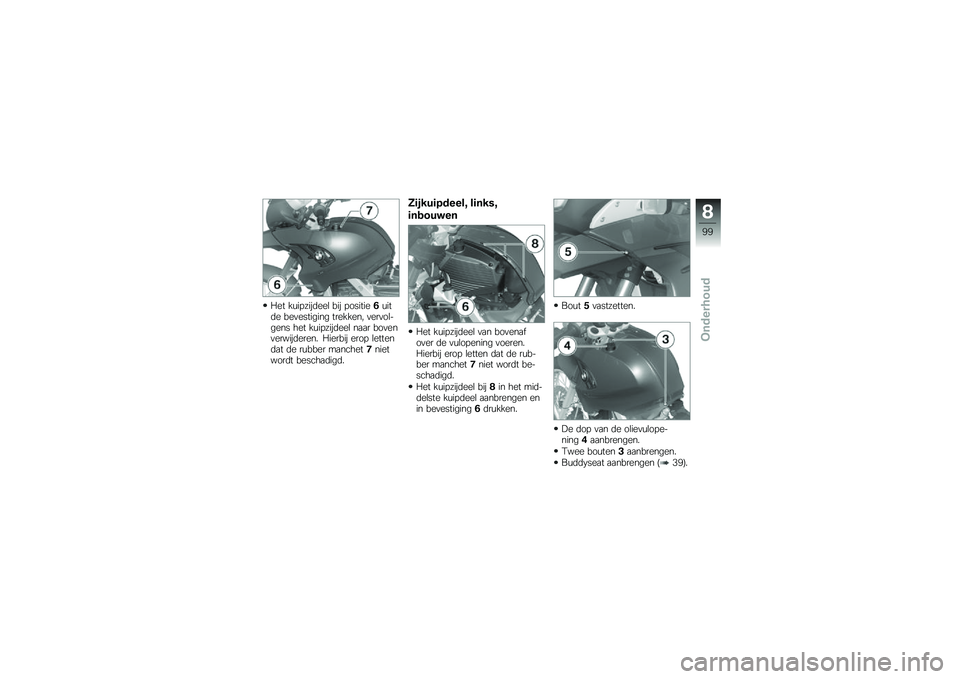

Het kuipzijdeel bij positie6uitde bevestiging trekken, vervol-gens het kuipzijdeel naar bovenverwijderen. Hierbij erop lettendat de rubber manchet7nietwordt beschadigd.
Zijkuipdeel, links,
inbouwen
Het kuipzijdeel van bovenafover de vulopening voeren.Hierbij erop letten dat de rub-ber manchet7niet wordt be-schadigd.
Het kuipzijdeel bij8in het mid-delste kuipdeel aanbrengen enin bevestiging6drukken.
Bout5vastzetten.
De dop van de olievulope-ning4aanbrengen.
Twee bouten3aanbrengen.
Buddyseat aanbrengen (39).
8
99
zOnderhoud

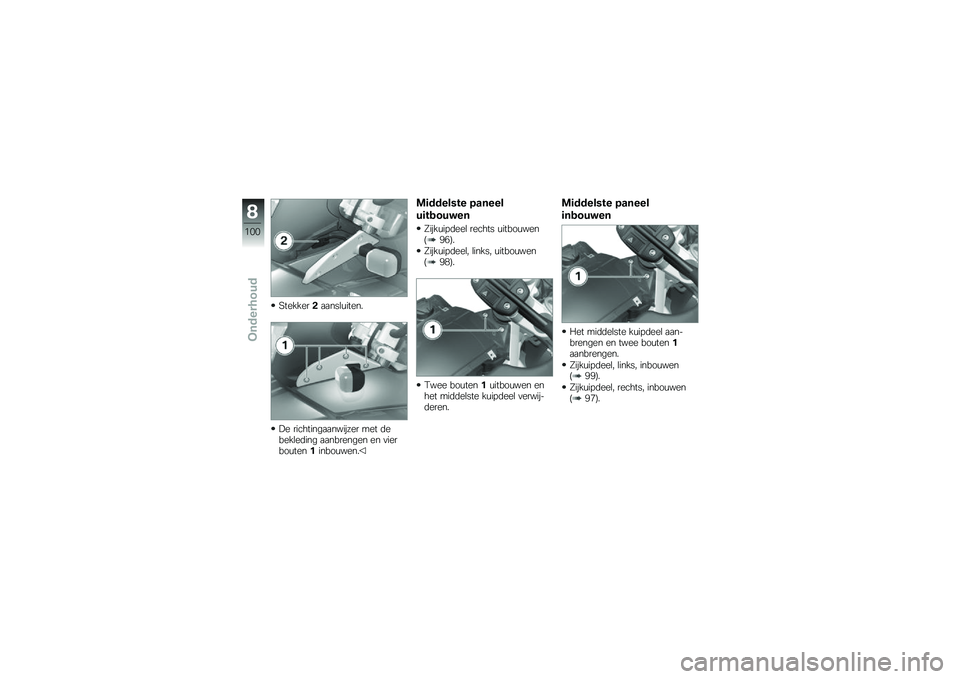

Stekker2aansluiten.
De richtingaanwijzer met debekleding aanbrengen en vierbouten1inbouwen.
Middelste paneel
uitbouwen
Zijkuipdeel rechts uitbouwen(96).
Zijkuipdeel, links, uitbouwen(98).
Twee bouten1uitbouwen enhet middelste kuipdeel verwij-deren.
Middelste paneel
inbouwen
Het middelste kuipdeel aan-brengen en twee bouten1aanbrengen.
Zijkuipdeel, links, inbouwen(99).
Zijkuipdeel, rechts, inbouwen(97).
8
100
zOnderhoud

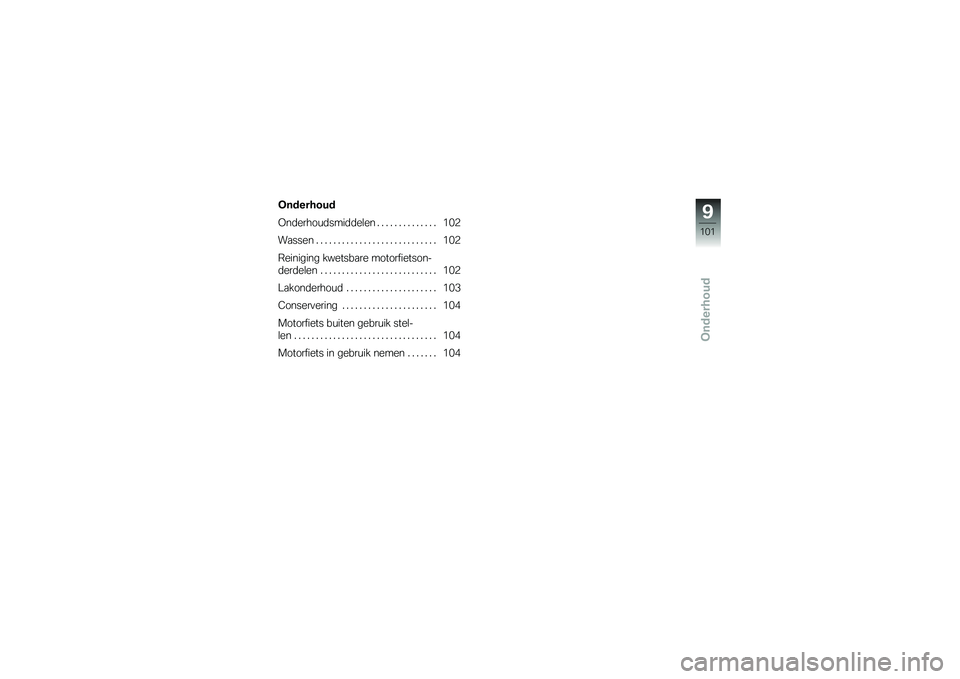

Onderhoud
Onderhoud
Onderhoudsmiddelen . . . . . . . . . . . . . . 102
Wassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Reiniging kwetsbare motorfietson-
derdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Lakonderhoud . . . . . . . . . . . . . . . . . . . . . 103
Conservering . . . . . . . . . . . . . . . . . . . . . . 104
Motorfiets buiten gebruik stel-
len . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Motorfiets in gebruik nemen . . . . . . . 104
9
101
zOnderhoud

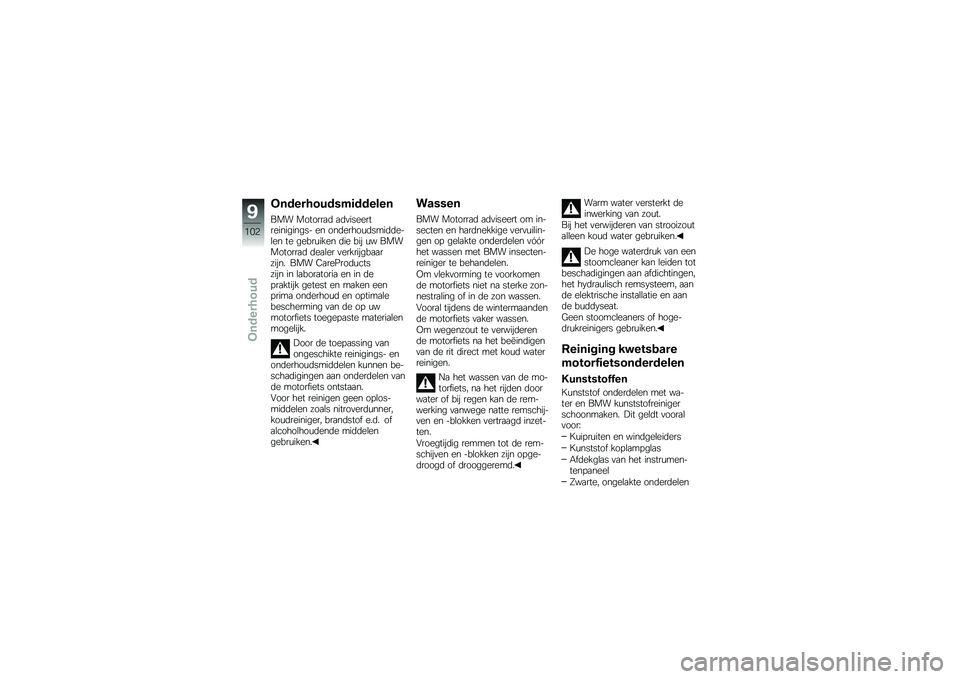

Onderhoudsmiddelen
BMW Motorrad adviseertreinigings- en onderhoudsmidde-len te gebruiken die bij uw BMWMotorrad dealer verkrijgbaarzijn. BMW CareProductszijn in laboratoria en in depraktijk getest en maken eenprima onderhoud en optimalebescherming van de op uwmotorfiets toegepaste materialenmogelijk.
Door de toepassing vanongeschikte reinigings- enonderhoudsmiddelen kunnen be-schadigingen aan onderdelen vande motorfiets ontstaan.
Voor het reinigen geen oplos-middelen zoals nitroverdunner,koudreiniger, brandstof e.d. ofalcoholhoudende middelengebruiken.
Wassen
BMW Motorrad adviseert om in-secten en hardnekkige vervuilin-gen op gelakte onderdelen vóórhet wassen met BMW insecten-reiniger te behandelen.
Om vlekvorming te voorkomende motorfiets niet na sterke zon-nestraling of in de zon wassen.
Vooral tijdens de wintermaandende motorfiets vaker wassen.
Om wegenzout te verwijderende motorfiets na het beëindigenvan de rit direct met koud waterreinigen.
Na het wassen van de mo-torfiets, na het rijden doorwater of bij regen kan de rem-werking vanwege natte remschij-ven en -blokken vertraagd inzet-ten.
Vroegtijdig remmen tot de rem-schijven en -blokken zijn opge-droogd of drooggeremd.
Warm water versterkt deinwerking van zout.
Bij het verwijderen van strooizoutalleen koud water gebruiken.
De hoge waterdruk van eenstoomcleaner kan leiden totbeschadigingen aan afdichtingen,het hydraulisch remsysteem, aande elektrische installatie en aande buddyseat.
Geen stoomcleaners of hoge-drukreinigers gebruiken.
Reiniging kwetsbare
motorfietsonderdelen
Kunststoffen
Kunststof onderdelen met wa-ter en BMW kunststofreinigerschoonmaken. Dit geldt vooralvoor:
Kuipruiten en windgeleiders
Kunststof koplampglas
Afdekglas van het instrumen-tenpaneel
Zwarte, ongelakte onderdelen
