2010 Alfa Romeo MiTo ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

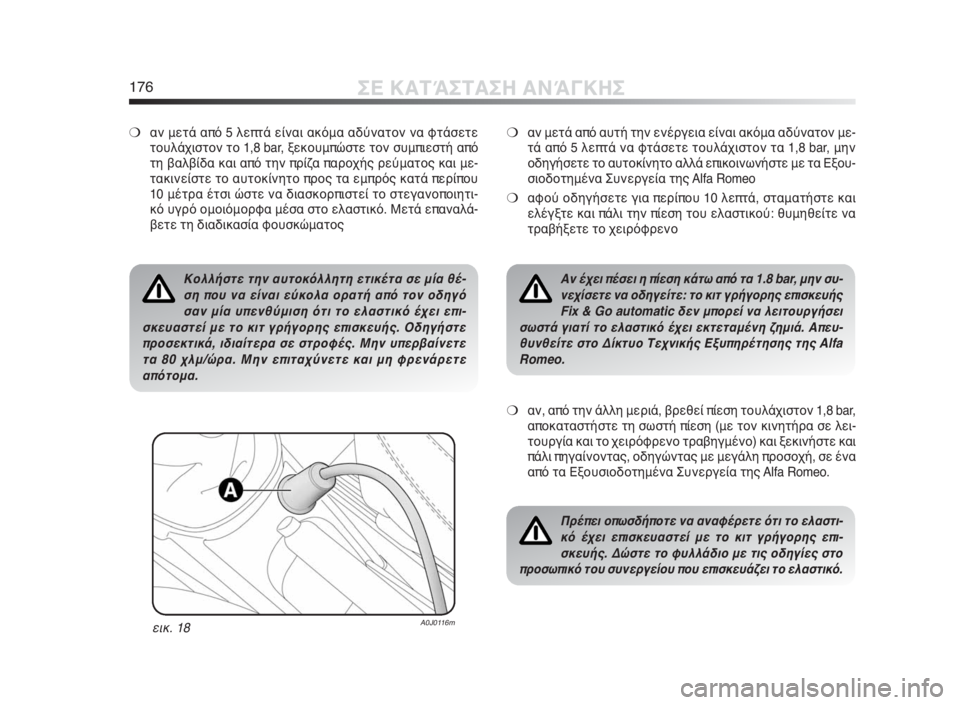

176ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
❍αν μετά από 5 λεπτά είναι ακόμα αδύνατον να φτάσετε
τουλάχιστον το 1,8 bar, ξεκουμπώστε τον συμπιεστή από
τη βαλβίδα και από την πρίζα παροχής ρεύματος και με-
τακινείστε το αυτοκίνητο προς τα εμπρός κατά περίπου
10 μέτρα έτσι ώστε να διασκορπιστεί το στεγανοποιητι-
κό υγρό ομοιόμορφα μέσα στο ελαστικό. Μετά επαναλά-
βετε τη διαδικασία φουσκώματος
εικ. 18A0J0116m
❍αν μετά από αυτή την ενέργεια είναι ακόμα αδύνατον με-
τά από 5 λεπτά να φτάσετε τουλάχιστον τα 1,8 bar, μην
οδηγήσετε το αυτοκίνητο αλλά επικοινωνήστε με τα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo
❍αφού οδηγήσετε για περίπου 10 λεπτά, σταματήστε και
ελέγξτε και πάλι την πίεση του ελαστικού: θυμηθείτε να
τραβήξετε το χειρόφρενο
❍αν, από την άλλη μεριά, βρεθεί πίεση τουλάχιστον 1,8 bar,
αποκαταστήστε τη σωστή πίεση (με τον κινητήρα σε λει-
τουργία και το χειρόφρενο τραβηγμένο) και ξεκινήστε και
πάλι πηγαίνοντας, οδηγώντας με μεγάλη προσοχή, σε ένα
από τα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Κολλήστε την αυτοκόλλητη ετικέτα σε μία θέ-
ση που να είναι εύκολα ορατή από τον οδηγό
σαν μία υπενθύμιση ότι το ελαστικό έχει επι-
σκευαστεί με το κιτ γρήγορης επισκευής. Οδηγήστε
προσεκτικά, ιδιαίτερα σε στροφές. Μην υπερβαίνετε
τα 80 χλμ/ώρα. Μην επιταχύνετε και μη φρενάρετε
απότομα.Αν έχει πέσει η πίεση κάτω από τα 1.8 bar, μην συ-
νεχίσετε να οδηγείτε: το κιτ γρήγορης επισκευής
Fix & Go automatic δεν μπορεί να λειτουργήσει
σωστά γιατί το ελαστικό έχει εκτεταμένη ζημιά. Απευ-
θυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa
Romeo.
Πρέπει οπωσδήποτε να αναφέρετε ότι το ελαστι-
κό έχει επισκευαστεί με το κιτ γρήγορης επι-
σκευής. Δώστε το φυλλάδιο με τις οδηγίες στο
προσωπικό του συνεργείου που επισκευάζει το ελαστικό.
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 176

4
ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ177
εικ. 19A0J0225m
ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΠΙΕΣΗΣ
Ο συμπιεστής μπορεί να χρησιμοποιηθεί ακόμα και μόνο για
να ελέγχει και πιθανώς να αποκαταστήσει την πίεση των ελα-
στικών. Βγάλτε τον ταχυσύνδεσμο A-εικ. 19 και συνδέστε τον
κατευθείαν στη βαλβίδα του ελαστικού που θα φουσκώσετε.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΑΛΗΣ
Συνεχίστε όπως ακολουθεί:
❍βγάλτε την υποδοχή A-εικ. 20 και αποσυνδέστε το
σωλήνα B
❍γυρίστε τη φιάλη που θα αντικαταστήσετε προς τα αριστε-
ρά και σηκώστε την
❍τοποθετήστε την καινούργια φιάλη και γυρίστε την προς
τα δεξιά
❍βάλτε την υποδοχή Α ή συνδέστε το σωλήνα B στη
βάση του.
εικ. 20A0J0115m
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 177

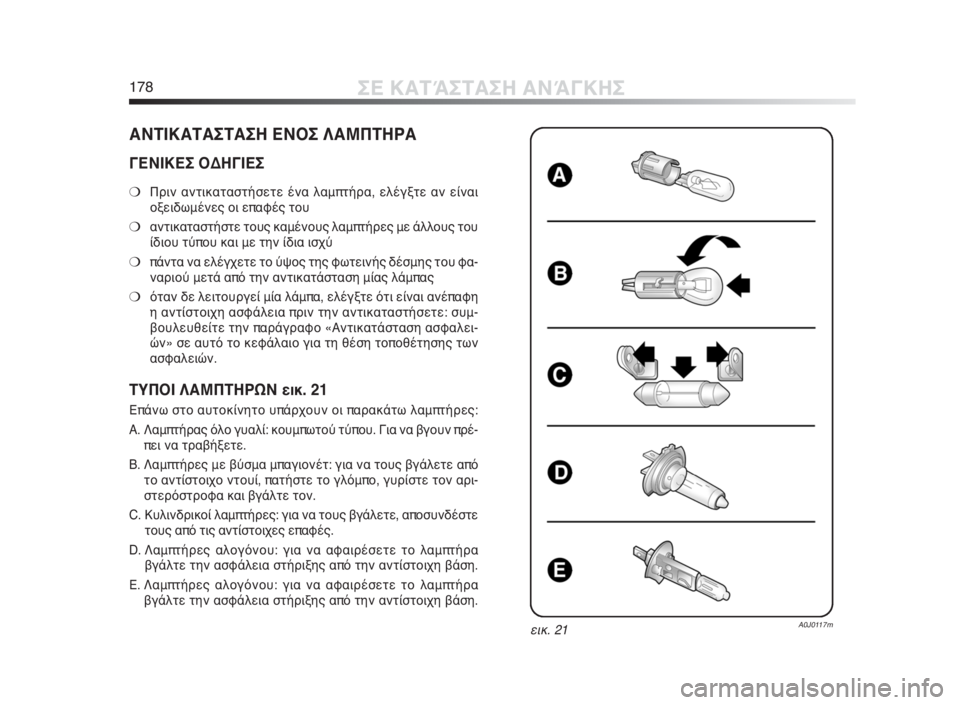

178ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΛΑΜΠΤΗΡΑ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❍Πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν είναι
οξειδωμένες οι επαφές του
❍αντικαταστήστε τους καμένους λαμπτήρες με άλλους του
ίδιου τύπου και με την ίδια ισχύ
❍πάντα να ελέγχετε το ύψος της φωτεινής δέσμης του φα-
ναριού μετά από την αντικατάσταση μίας λάμπας
❍όταν δε λειτουργεί μία λάμπα, ελέγξτε ότι είναι ανέπαφη
η αντίστοιχη ασφάλεια πριν την αντικαταστήσετε: συμ-
βουλευθείτε την παράγραφο «Αντικατάσταση ασφαλει-
ών» σε αυτό το κεφάλαιο για τη θέση τοποθέτησης των
ασφαλειών.
ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ. 21
Επάνω στο αυτοκίνητο υπάρχουν οι παρακάτω λαμπτήρες:
A. Λαμπτήρας όλο γυαλί: κουμπωτού τύπου. Για να βγουν πρέ-
πει να τραβήξετε.
B. Λαμπτήρες με βύσμα μπαγιονέτ: για να τους βγάλετε από
το αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε τον αρι-
στερόστροφα και βγάλτε τον.
C. Κυλινδρικοί λαμπτήρες: για να τους βγάλετε, αποσυνδέστε
τους από τις αντίστοιχες επαφές.
D. Λαμπτήρες αλογόνου: για να αφαιρέσετε το λαμπτήρα
βγάλτε την ασφάλεια στήριξης από την αντίστοιχη βάση.
Ε. Λαμπτήρες αλογόνου: για να αφαιρέσετε το λαμπτήρα
βγάλτε την ασφάλεια στήριξης από την αντίστοιχη βάση.
εικ. 21A0J0117m
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 178

5/21 W
–
55 W
55 W
D1 S
21 W
21 W
5W
–
–
5W
55 W
21 W
21 W
10 W
5W
5W
5WA
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A
4

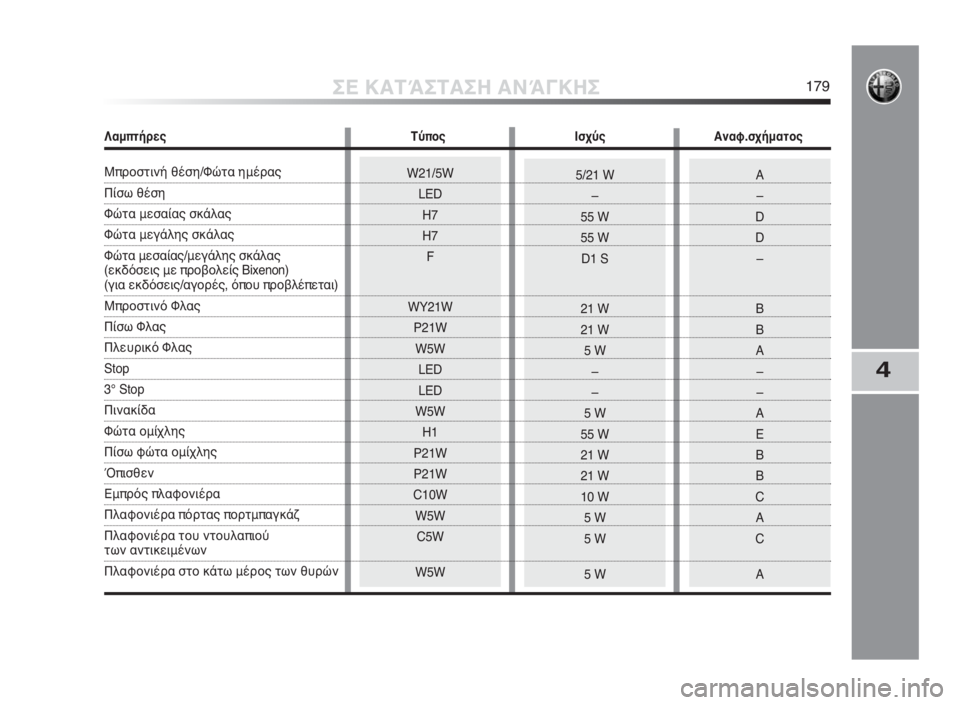

ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ179
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W
Λαμπτήρες Τύπος Ισχύς Αναφ.σχήματος
Μπροστινή θέση/Φώτα ημέρας
Πίσω θέση
Φώτα μεσαίας σκάλας
Φώτα μεγάλης σκάλας
Φώτα μεσαίας/μεγάλης σκάλας
(εκδόσεις με προβολείς Bixenon)
(για εκδόσεις/αγορές, όπου προβλέπεται)
Μπροστινό Φλας
Πίσω Φλας
Πλευρικό Φλας
Stop
3° Stop
Πινακίδα
Φώτα ομίχλης
Πίσω φώτα ομίχλης
Όπισθεν
Εμπρός πλαφονιέρα
Πλαφονιέρα πόρτας πορτμπαγκάζ
Πλαφονιέρα του ντουλαπιού
των αντικειμένων
Πλαφονιέρα στο κάτω μέρος των θυρών
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 179

180ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 22
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
για τα φώτα θέσης, τη μεσαία σκάλα, τη μεγάλη σκάλα και τα
φλας. Η θέση των λαμπτήρων είναι η παρακάτω:
A. Φώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλας
B. Φώτα μεσαίας σκάλας
C. Φλας.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το καπάκι A-εικ. 22
❍βγάλτε το ντουί Β-εικ. 23, αφαιρέστε το λαμπτήρα και αν-
τικαταστήστε τον
❍μοντάρετε το ντουί B και βεβαιωθείτε ότι έχει ασφαλίσει
❍βάλτε το καπάκι A-εικ. 22.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το καπάκι A-εικ. 22
❍βγάλτε το ντουί C-εικ. 23, αφαιρέστε το λαμπτήρα και αντι-
καταστήστε τον
❍μοντάρετε το ντουί και βεβαιωθείτε ότι έχει ασφαλίσει
❍βάλτε το καπάκι A-εικ. 22.
εικ. 22A0J0021mεικ. 23A0J0041m
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 180

4
ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ181
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το καπάκι Β-εικ. 22
❍βγάλτε το προστατευτικό καπάκι Α-εικ. 24 του λαμπτήρα
❍βγάλτε το λαμπτήρα και αντικαταστήστε τον
❍μοντάρετε το ντουί και βεβαιωθείτε ότι έχει ασφαλίσει
❍βάλτε το καπάκι Β-εικ. 22
Με λαμπτήρες με εκτόνωση αερίου (Bixenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
ΦΛΑΣ
Εμπρός
Για να αντικαταστήσετε το λαμπτήρα πάρτε το κλειδί A-εικ.
25 (που βρίσκεται μέσα στη θήκη για τα έγγραφα), τοποθε-
τήστε το μέσα στη βάση Β και γυρίστε αριστερόστροφα το
ντουί. Βγάλτε το λαμπτήρα και αντικαταστήστε τον.
εικ. 24A0J0040m
Για την αντικατάσταση αυτών των λαμπτήρων
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία
της Alfa Romeo.
εικ. 25A0J0018m
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 181

182ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍επάνω στο διάφανο τμήμα A-εικ. 26 πιέστε την εσωτερι-
κή ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύ-
νολο προς τα έξω
❍γυρίστε αριστερόστροφα το ντουί C, αφαιρέστε το λαμ-
πτήρα και αντικαταστήστε τον
❍μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζον-
τάς το δεξιόστροφα
❍μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το
κλικ ασφάλισης της εσωτερικής ασφάλειας στήριξης Β.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για να φτάσετε στο οπτικό σύνολο πιάστε την πλευρική επέν-
δυση του χώρου του πορτμπαγκάζ (βλέπε εικ.27). Περιέχουν
τις λάμπες για τα φώτα θέσης, τα φλας και τα φώτα στοπ.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΛΑΣ
Για να αντικαταστήσετε το λαμπτήρα βγάλτε το ντουί A-εικ. 27.
εικ. 26A0J0042mεικ. 27A0J0043m
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 182

4
ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ183
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΟΠΙΣΘΕΝ
Για την αντικατάσταση των λαμπτήρων των πίσω φώτων ομί-
χλης A-εικ. 28 ή των φώτων της όπισθεν B απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍αφαιρέστε τα διάφανα μέρη A-εικ. 29
❍γυρίστε δεξιόστροφα το ντουί Β-εικ. 30, αφαιρέστε το λαμ-
πτήρα C και αντικαταστήστε τον.
ΦΩΤΑ 3 ° ΣΤΟΠ
Βρίσκονται επάνω στην πόρτα του πορτμπαγκάζ και είναι με
LED. Για την αντικατάσταση απευθυνθείτε στα Εξουσιοδο-
τημένα Συνεργεία της Alfa Romeo.
εικ. 28A0J0044mεικ. 30A0J0045m
εικ. 29A0J0046m
163-200 Alfa MiTo EL 2ed 1-02-2010 14:47 Pagina 183
