2010 Abarth Punto Evo Instrukcja obsługi (in Polish)

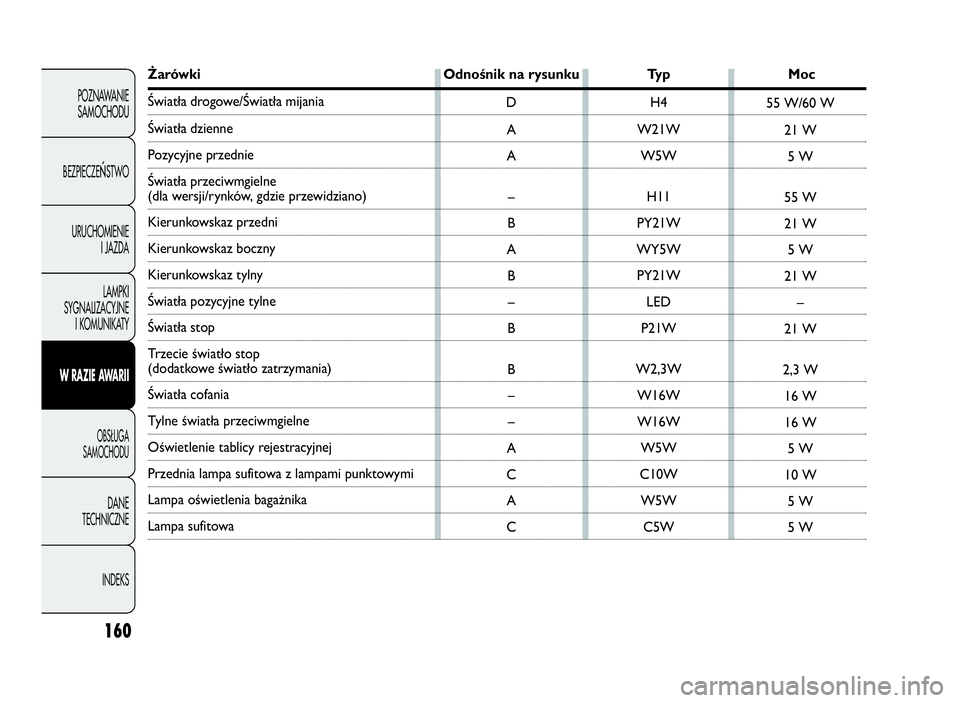

Żarówki Odnośnik na rysunku Typ Moc
Światła drogowe/Światła mijania
Światła dzienne
Pozycyjne przednie
Światła przeciwmgielne
(dla wersji/rynków, gdzie przewidziano)
Kierunkowskaz przedni
Kierunkowskaz boczny
Kierunkowskaz tylny
Światła pozycyjne tylne
Światła stop
Trzecie światło stop
(dodatkowe światło zatrzymania)
Światła cofania
Tylne światła przeciwmgielne
Oświetlenie tablicy rejestracyjnej
Przednia lampa sufitowa z lampami punktowymi
Lampa oświetlenia bagażnika
Lampa sufitowaH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55 W/60 W
21 W
5W
55 W
21 W
5W
21 W
–
21 W
2,3 W
16 W
16 W
5W
10 W
5W
5W
160
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 160

F0U138Abrys. 136F0U139Abrys. 137
OSTRZEŻENIE Wymiana żarówek kierunkowskazów
przednich, świateł drogowych i świateł mijania może być
wykonana po wyjęciu odpowiedniej pokrywy (patrz
rozdział „Kierunkowskazy” w tym rozdziale).
ŚWIATŁA POZYCYJNE rys. 137
Aby wymienić żarówkę, należy:
❒wyjąć osłonę gumową za pomocą odpowiedniego
zaczepu;
❒nacisnąć z przeciwnej strony na zaczepy B, następnie
wyjąć oprawę żarówki;
❒wyjąć żarówkę C i wymienić;
❒włożyć ponownie oprawę żarówki, następnie
zamontować korek gumowy i sprawdzić prawidłowe
zablokowanie.

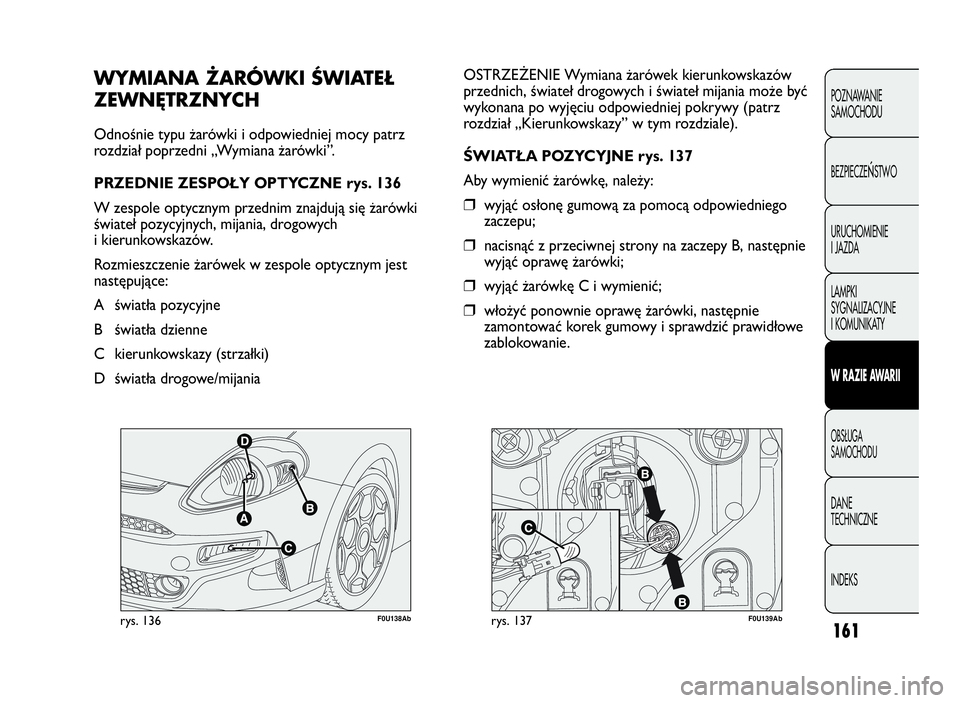

WYMIANAŻARÓWKIŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej mocy patrz
rozdział poprzedni „Wymiana żarówki”.
PRZEDNIE ZESPOŁY OPTYCZNE rys. 136
W zespole optycznym przednim znajdują się żarówki
świateł pozycyjnych, mijania, drogowych
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym jest
następujące:
A światła pozycyjne
B światła dzienne
C kierunkowskazy (strzałki)
D światła drogowe/mijania
161
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 161

162
F0U140Abrys. 138

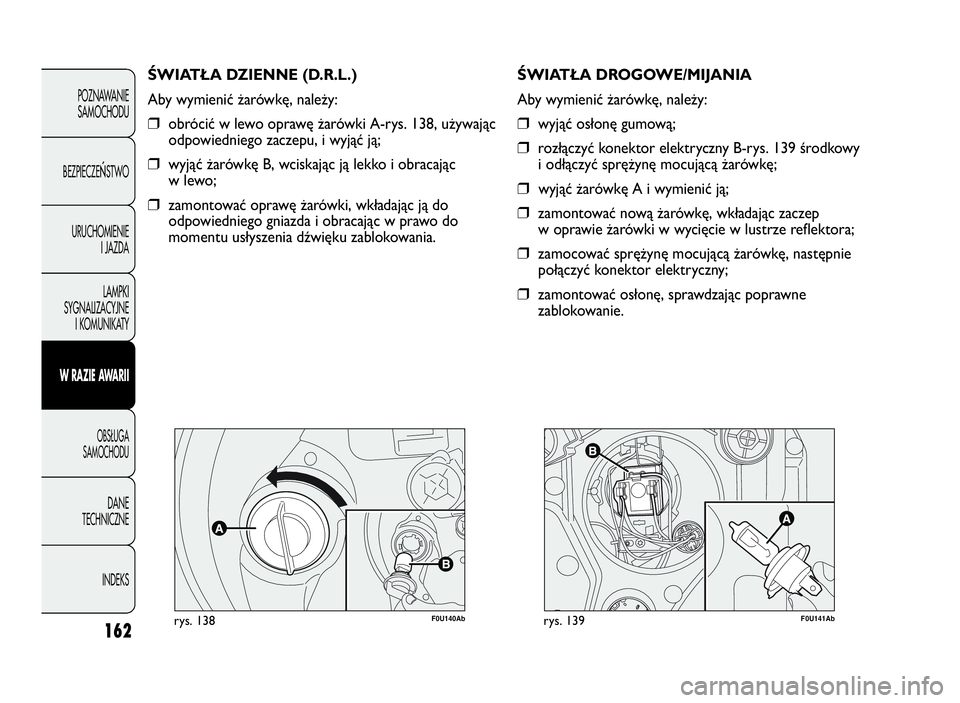

ŚWIATŁA DZIENNE (D.R.L.)
Aby wymienić żarówkę, należy:
❒obrócić w lewo oprawę żarówki A-rys. 138, używając
odpowiedniego zaczepu, i wyjąć ją;
❒wyjąć żarówkę B, wciskając ją lekko i obracając
wlewo;
❒zamontować oprawę żarówki, wkładając ją do
odpowiedniego gniazda i obracając w prawo do
momentu usłyszenia dźwięku zablokowania.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U141Abrys. 139
ŚWIATŁA DROGOWE/MIJANIA
Aby wymienić żarówkę, należy:
❒wyjąć osłonę gumową;
❒rozłączyć konektor elektryczny B-rys. 139 środkowy
i odłączyć sprężynę mocującą żarówkę;
❒wyjąć żarówkę A i wymienić ją;
❒zamontować nową żarówkę, wkładając zaczep
w oprawie żarówki w wycięcie w lustrze reflektora;
❒zamocować sprężynę mocującą żarówkę, następnie
połączyć konektor elektryczny;
❒zamontować osłonę, sprawdzając poprawne
zablokowanie.
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 162

163
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U143Abrys. 141
A
A
B
F0U142Abrys. 140

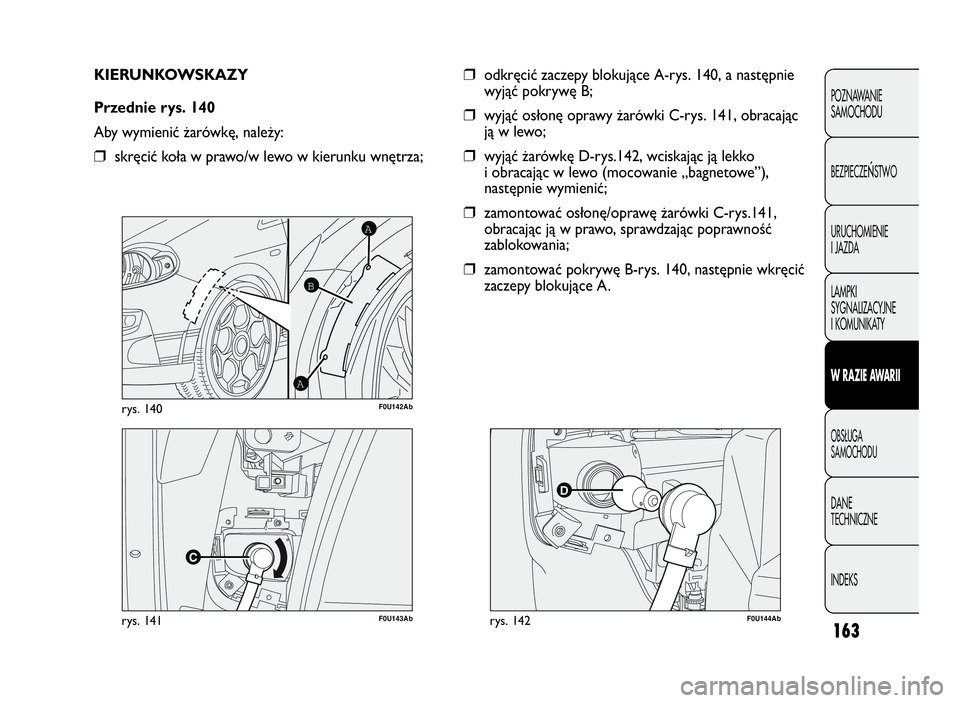

KIERUNKOWSKAZY
Przednie rys. 140
Aby wymienić żarówkę, należy:
❒skręcić koła w prawo/w lewo w kierunku wnętrza;
D
F0U144Abrys. 142
❒odkręcić zaczepy blokujące A-rys. 140, a następnie
wyjąć pokrywę B;
❒wyjąć osłonę oprawy żarówki C-rys. 141, obracając
jąwlewo;
❒wyjąć żarówkę D-rys.142, wciskając ją lekko
i obracając w lewo (mocowanie „bagnetowe”),
następnie wymienić;
❒zamontować osłonę/oprawę żarówki C-rys.141,
obracając ją w prawo, sprawdzając poprawność
zablokowania;
❒zamontować pokrywę B-rys. 140, następnie wkręcić
zaczepy blokujące A.
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 163

164
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
C
AC
B
C
F0U147Abrys. 144
❒odkręcić śruby mocujące C i wyjąć reflektor;
❒wyjąć żarówkę A-fig.145 obracając w lewo i rozłączyć
konektor elektryczny.
F0U145Abrys. 143

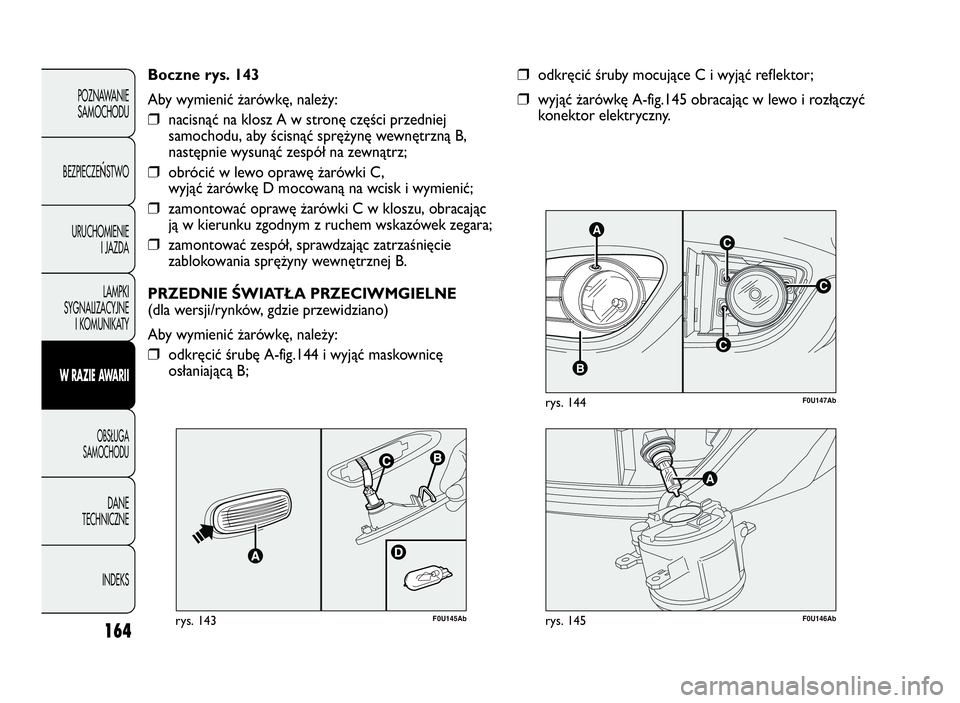

Boczne rys. 143
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz A w stronę części przedniej
samochodu, aby ścisnąć sprężynę wewnętrzną B,
następnie wysunąć zespół na zewnątrz;
❒obrócić w lewo oprawę żarówki C,
wyjąć żarówkę D mocowaną na wcisk i wymienić;
❒zamontować oprawę żarówki C w kloszu, obracając
ją w kierunku zgodnym z ruchem wskazówek zegara;
❒zamontować zespół, sprawdzając zatrzaśnięcie
zablokowania sprężyny wewnętrznej B.
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❒odkręcić śrubę A-fig.144 i wyjąć maskownicę
osłaniającą B;
A
F0U146Abrys. 145
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 164

165
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

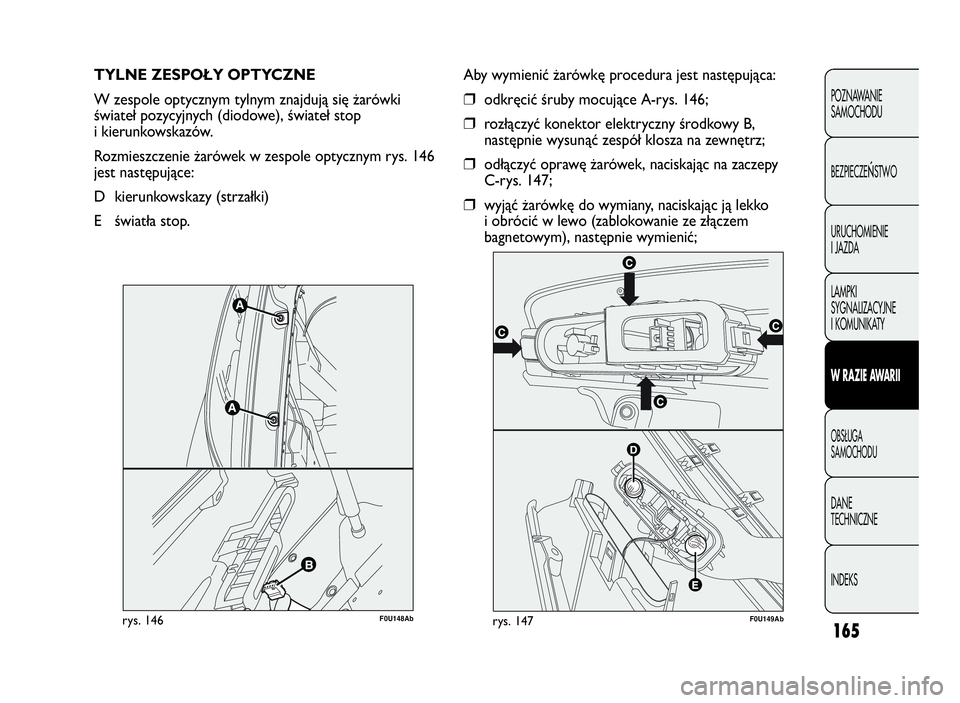

TYLNE ZESPOŁY OPTYCZNE
W zespole optycznym tylnym znajdują się żarówki
świateł pozycyjnych (diodowe), świateł stop
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym rys. 146
jest następujące:
D kierunkowskazy (strzałki)
E światła stop.
F0U148Abrys. 146F0U149Abrys. 147
Aby wymienić żarówkę procedura jest następująca:
❒odkręcić śruby mocujące A-rys. 146;
❒rozłączyć konektor elektryczny środkowy B,
następnie wysunąć zespół klosza na zewnętrz;
❒odłączyć oprawę żarówek, naciskając na zaczepy
C-rys. 147;
❒wyjąć żarówkę do wymiany, naciskając ją lekko
i obrócić w lewo (zablokowanie ze złączem
bagnetowym), następnie wymienić;
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 165

166
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

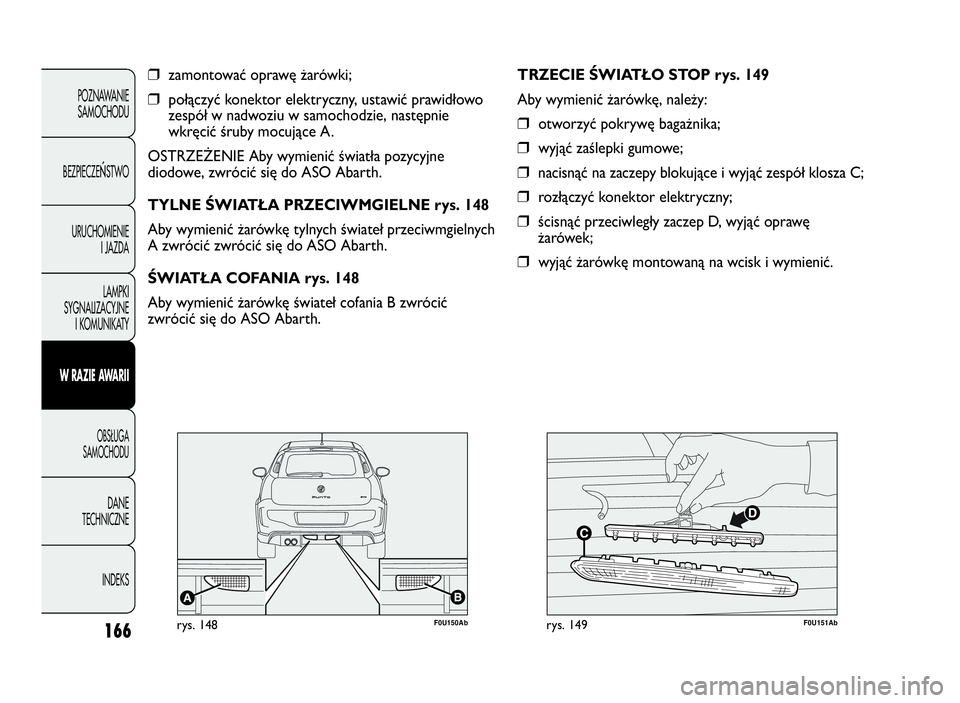

❒zamontować oprawę żarówki;
❒połączyć konektor elektryczny, ustawić prawidłowo
zespół w nadwoziu w samochodzie, następnie
wkręcić śruby mocujące A.
OSTRZEŻENIE Aby wymienić światła pozycyjne
diodowe, zwrócić się do ASO Abarth.
TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 148
Aby wymienić żarówkę tylnych świateł przeciwmgielnych
A zwrócić zwrócić się do ASO Abarth.
ŚWIATŁA COFANIA rys. 148
Aby wymienić żarówkę świateł cofania B zwrócić
zwrócić się do ASO Abarth.
F0U150Abrys. 148F0U151Abrys. 149
TRZECIE ŚWIATŁO STOP rys. 149
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć zaślepki gumowe;
❒nacisnąć na zaczepy blokujące i wyjąć zespół klosza C;
❒rozłączyć konektor elektryczny;
❒ścisnąć przeciwległy zaczep D, wyjąć oprawę
żarówek;
❒wyjąć żarówkę montowaną na wcisk i wymienić.
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 166

167
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

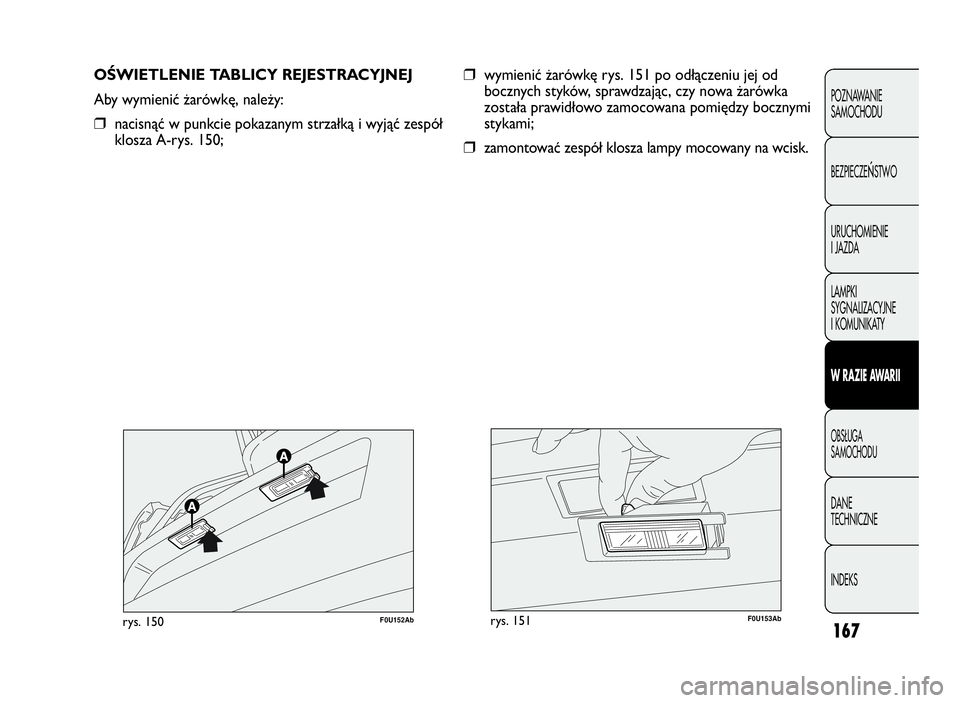

OŚWIETLENIE TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❒nacisnąć w punkcie pokazanym strzałką i wyjąć zespół
klosza A-rys. 150;
❒wymienić żarówkę rys. 151 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka
została prawidłowo zamocowana pomiędzy bocznymi
stykami;
❒zamontować zespół klosza lampy mocowany na wcisk.
F0U152Abrys. 150F0U153Abrys. 151
