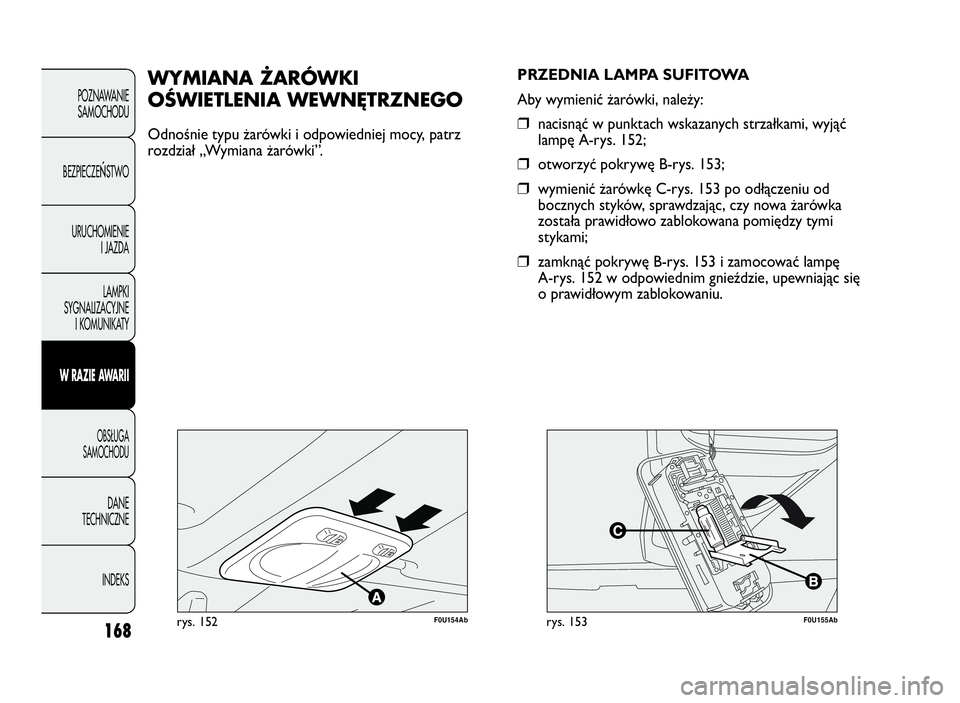

WYMIANAŻARÓWKI
OŚWIETLENIA WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej mocy, patrz
rozdział „Wymiana żarówki”.PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówki, należy:❒nacisnąć w punktach wskazanych strzałkami, wyjąć
lampę A-rys. 152;
❒otworzyć pokrywę B-rys. 153;
❒wymienić żarówkę C-rys. 153 po odłączeniu od
bocznych styków, sprawdzając, czy nowa żarówka
została prawidłowo zablokowana pomiędzy tymi
stykami;
❒zamknąć pokrywę B-rys. 153 i zamocować lampę
A-rys. 152 w odpowiednim gnieździe, upewniając się
o prawidłowym zablokowaniu.
F0U155Abrys. 153
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 168

169
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U156Abrys. 154

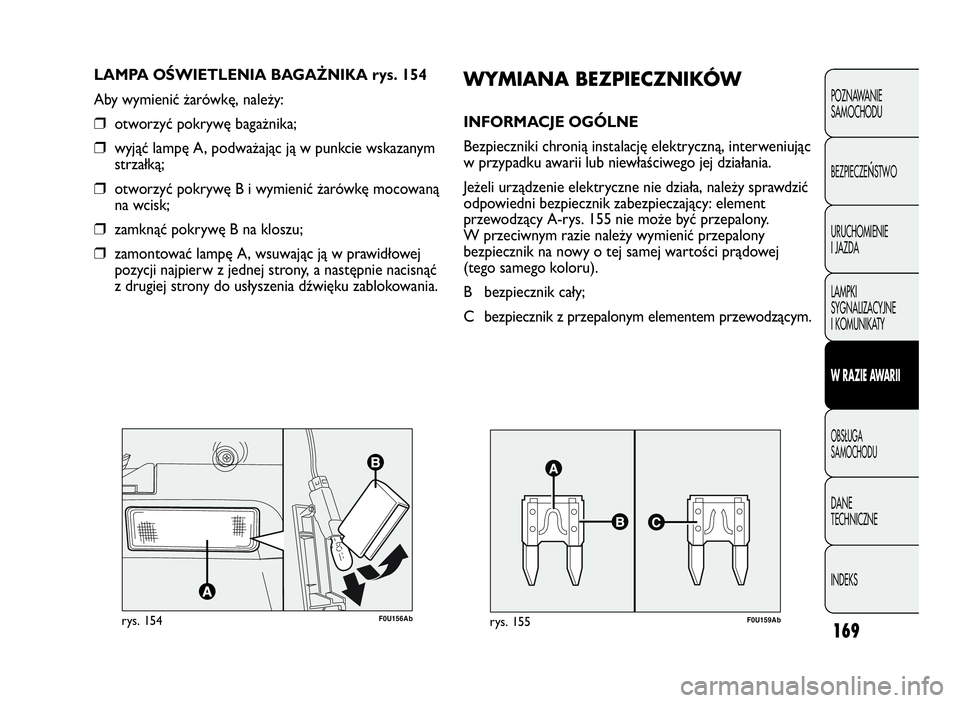

LAMPA OŚWIETLENIA BAGAŻNIKA rys. 154
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć lampę A, podważając ją w punkcie wskazanym
strzałką;
❒otworzyć pokrywę B i wymienić żarówkę mocowaną
na wcisk;
❒zamknąć pokrywę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie nacisnąć
z drugiej strony do usłyszenia dźwięku zablokowania.
F0U159Abrys. 155
WYMIANABEZPIECZNIKÓW
INFORMACJE OGÓLNE
Bezpieczniki chronią instalację elektryczną, interweniując
w przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element
przewodzący A-rys. 155 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony
bezpiecznik na nowy o tej samej wartości prądowej
(tego samego koloru).
B bezpiecznik cały;
C bezpiecznik z przepalonym elementem przewodzącym.
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 169

170
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

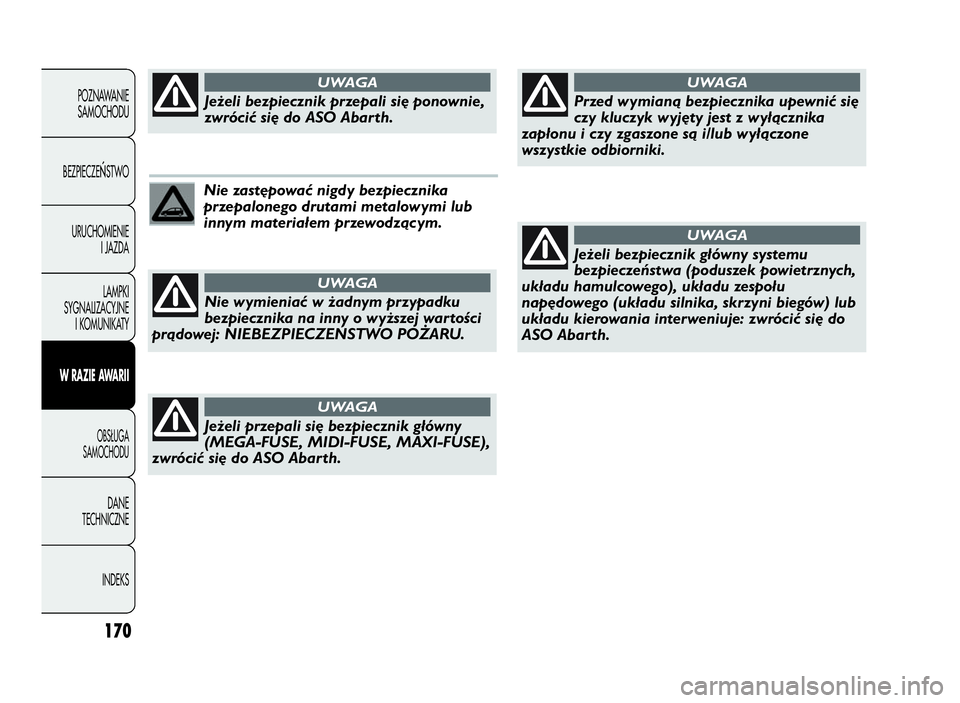

Nie zastępować nigdy bezpiecznika
przepalonego drutami metalowymi lub
innym materiałem przewodzącym.
Jeżeli bezpiecznik przepali się ponownie,
zwrócić się do ASO Abarth.
UWAGA
Nie wymieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości
prądowej: NIEBEZPIECZEŃSTWO POŻARU.
UWAGA
Jeżeli przepali się bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
zwrócić się do ASO Abarth.
UWAGA
Przed wymianą bezpiecznika upewnić się
czy kluczyk wyjęty jest z wyłącznika
zapłonu i czy zgaszone są i/lub wyłączone
wszystkie odbiorniki.
UWAGA
Jeżeli bezpiecznik główny systemu
bezpieczeństwa (poduszek powietrznych,
układu hamulcowego), układu zespołu
napędowego (układu silnika, skrzyni biegów) lub
układu kierowania interweniuje: zwrócić się do
ASO Abarth.
UWAGA
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 170

171
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U160Abrys. 156
F0U161Abrys. 157

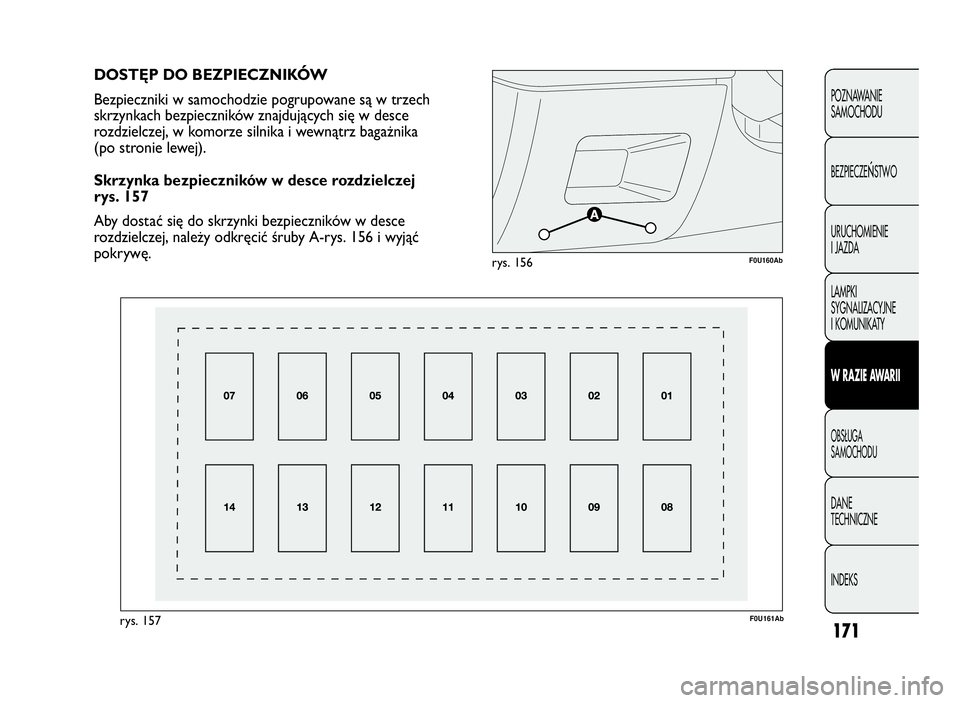

DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowane są w trzech
skrzynkach bezpieczników znajdujących się w desce
rozdzielczej, w komorze silnika i wewnątrz bagażnika
(po stronie lewej).
Skrzynka bezpieczników w desce rozdzielczej
rys. 157
Aby dostać się do skrzynki bezpieczników w desce
rozdzielczej, należy odkręcić śruby A-rys. 156 i wyjąć
pokrywę.
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 171

172
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U162Abrys. 158
F0U163Abrys. 159

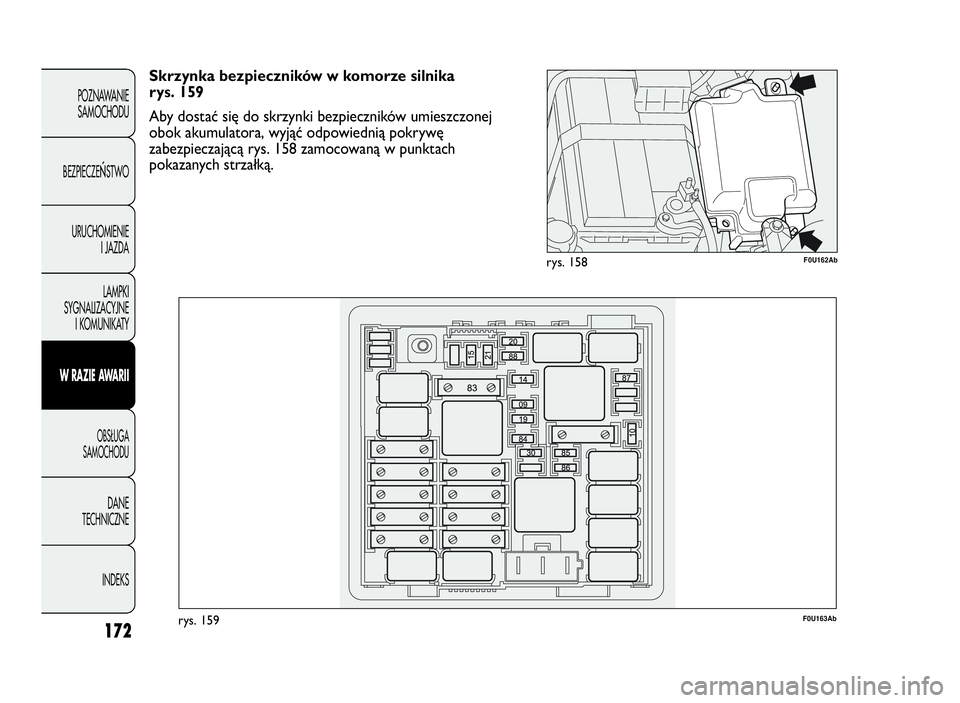

Skrzynka bezpieczników w komorze silnika
rys. 159
Aby dostać się do skrzynki bezpieczników umieszczonej
obok akumulatora, wyjąć odpowiednią pokrywę
zabezpieczającą rys. 158 zamocowaną w punktach
pokazanych strzałką.
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 172

173
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U164Abrys. 160
F0U165Abrys. 161

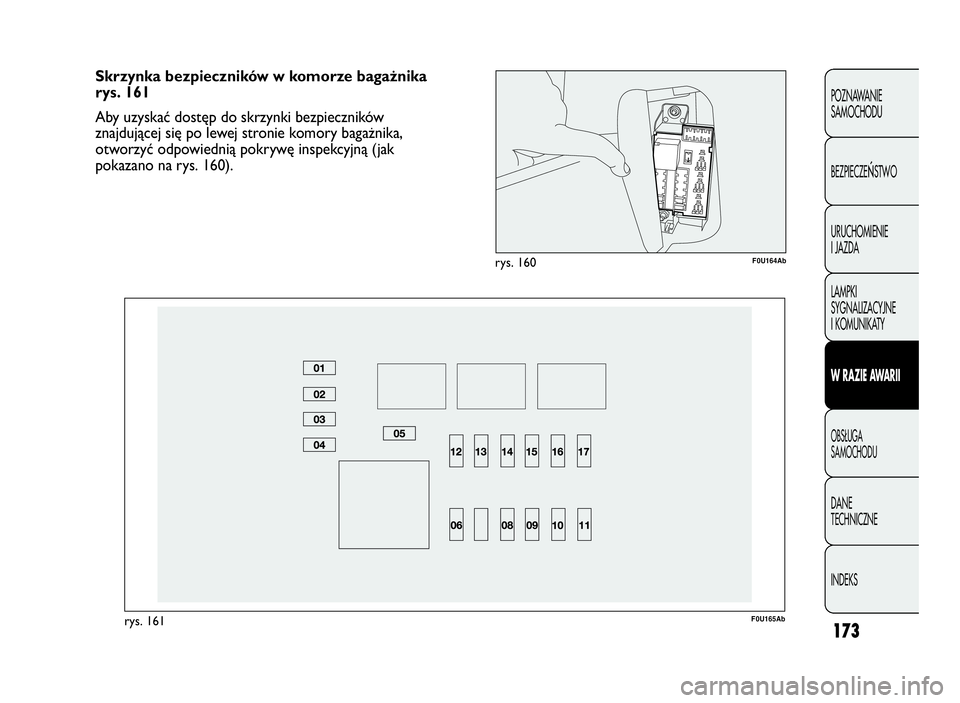

Skrzynka bezpieczników w komorze bagażnika
rys. 161
Aby uzyskać dostęp do skrzynki bezpieczników
znajdującej się po lewej stronie komory bagażnika,
otworzyć odpowiednią pokrywę inspekcyjną (jak
pokazano na rys. 160).
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 173

174
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
TABELA ZBIORCZA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej rys.157
ODBIORNIKI BEZPIECZNIK AMPER
Światło mijania prawe
Światło mijania lewe, korektor ustawienia reflektorów
Zasilanie INT/A cewek przekaźników w skrzynce bezpieczników w komorze silnika
i cewek przekaźników w centralce body komputer
Lampa sufitowa, oświetlenie bagażnika, oświetlenie schowka w desce rozdzielczej
Zasilanie + akumulatora do gniazdka diagnostycznego EOBD, centralka
klimatyzacji automatycznej, syreny alarmu, radioodtwarzacza, centralki Blue&Me™
Zasilanie INT do zestawu wskaźników, wyłącznik pedału hamulca
(styk N.O.), trzecie światło stop
Siłownik blokowania/odblokowywania drzwi, siłownik aktywacji dead lock, siłownik
odblokowywania pokrywy bagażnika
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej
Siłownik podnośnika szyby w drzwiach przednich po stronie kierowcy
Siłownik podnośnika szyby w drzwiach przednich po stronie pasażera
Zasilanie INT do podświetlenia zespołu wyłączników, centralki rozpoznania
ciśnienia w oponach TPMS, przesuwanie lusterek wstecznych elektrycznych
zewnętrznych, centralki dachu otwieranego elektrycznie, gniazdka
infotelematycznego my-port, lusterka wewnętrznego elektrochromatycznego
Zestaw wskaźników
Zasilanie INT wyłącznika na pedale hamulca (styk NC), wyłącznika
na pedale sprzęgła, zespołu nagrzewnicy wewnętrznej, centralki Blue&Me™,
systemu przystosowania do zamontowania radioodtwarzacza, centralki stabilizacji
napięcia, świateł cofania w zderzaku, czujnika serwohamulca, cewek przekaźników
w skrzynce bezpieczników w komorze silnika
151-182 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:34 Pagina 174

175
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWA R I I
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

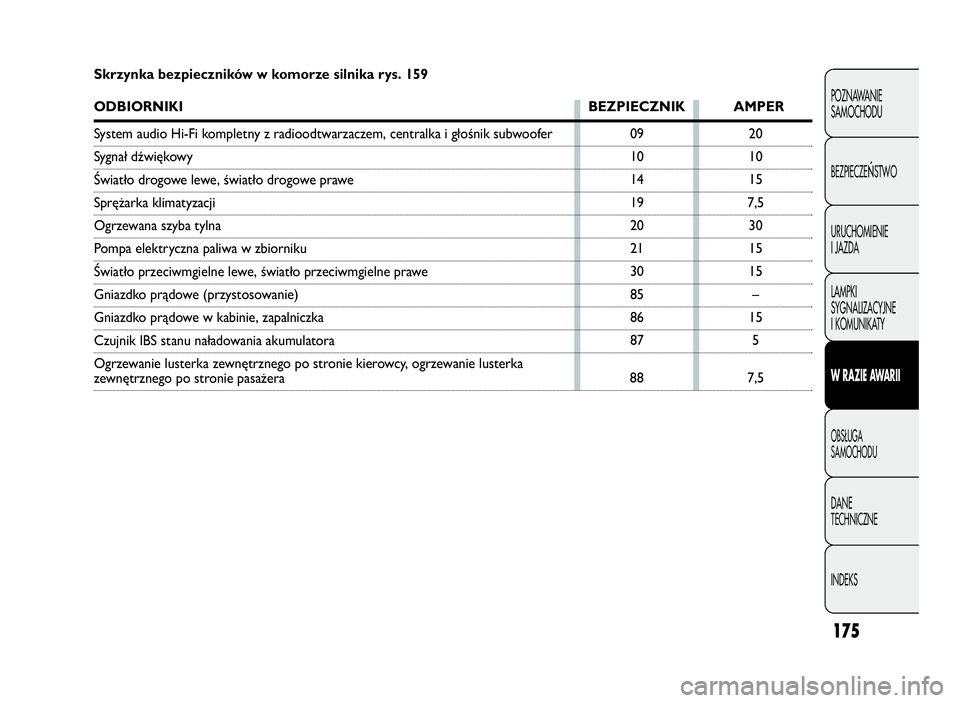

7,5 Skrzynka bezpieczników w komorze silnika rys. 159
