2010 Abarth Punto Evo Instrukcja obsługi (in Polish)

64
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

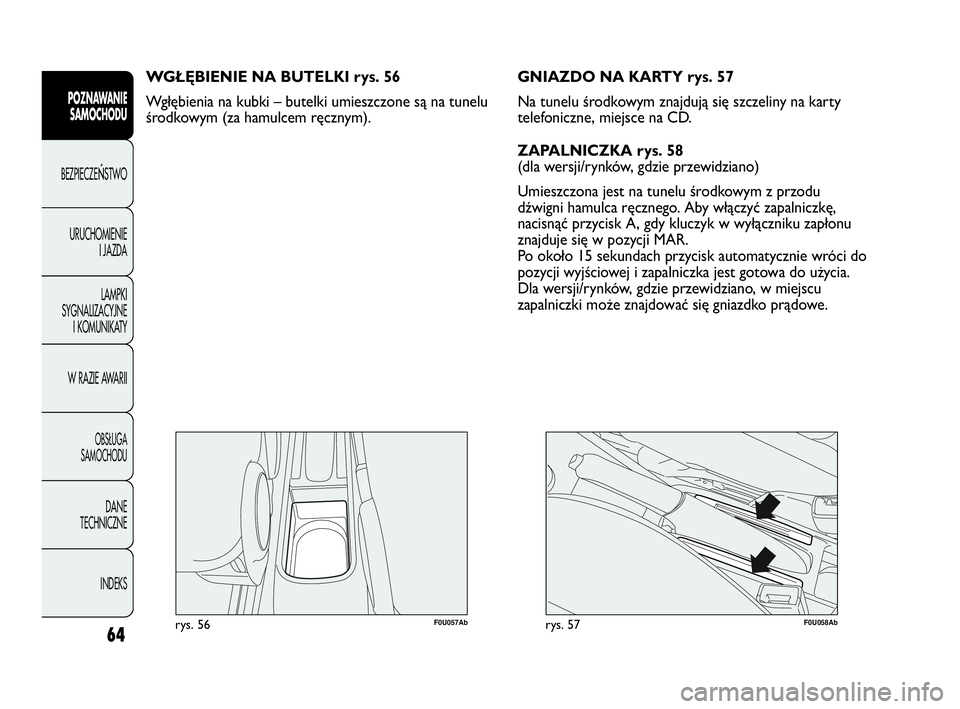

F0U057Abrys. 56
WGŁĘBIENIE NA BUTELKI rys. 56
Wgłębienia na kubki – butelki umieszczone są na tunelu
środkowym (za hamulcem ręcznym).
F0U058Abrys. 57
GNIAZDO NA KARTY rys. 57
Na tunelu środkowym znajdują się szczeliny na karty
telefoniczne, miejsce na CD.
ZAPALNICZKA rys. 58
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest na tunelu środkowym z przodu
dźwigni hamulca ręcznego. Aby włączyć zapalniczkę,
nacisnąć przycisk A, gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji MAR.
Po około 15 sekundach przycisk automatycznie wróci do
pozycji wyjściowej i zapalniczka jest gotowa do użycia.
Dla wersji/rynków, gdzie przewidziano, w miejscu
zapalniczki może znajdować się gniazdko prądowe.
029-068 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:28 Pagina 64

65
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

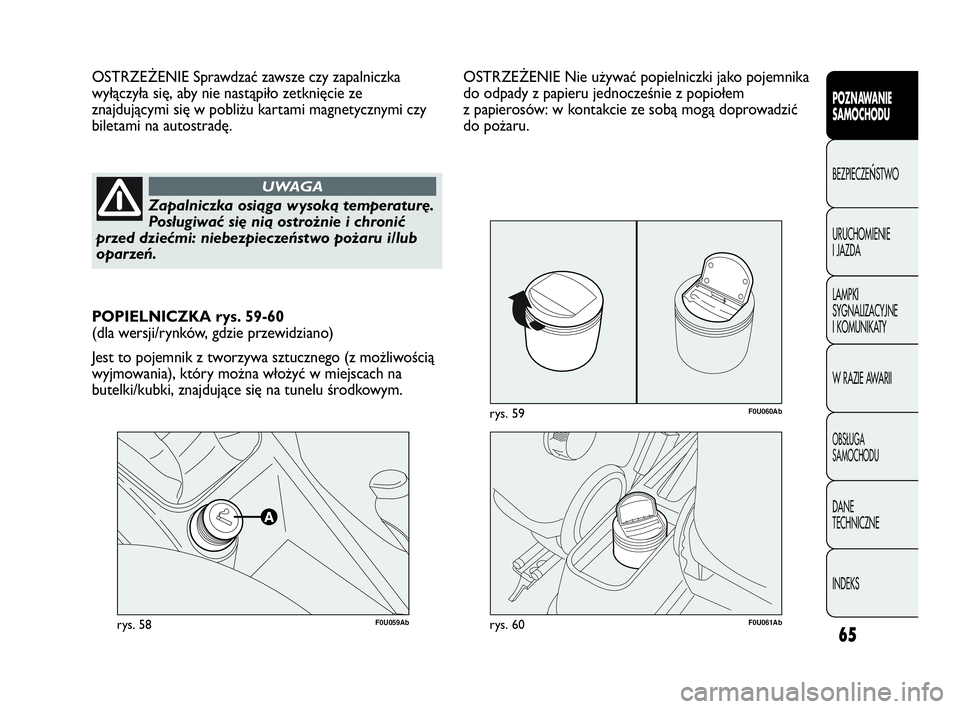

F0U059Abrys. 58
OSTRZEŻENIE Sprawdzać zawsze czy zapalniczka
wyłączyła się, aby nie nastąpiło zetknięcie ze
znajdującymi się w pobliżu kartami magnetycznymi czy
biletami na autostradę.
Zapalniczka osiąga wysoką temperaturę.
Posługiwać się nią ostrożnie i chronić
przed dziećmi: niebezpieczeństwo pożaru i/lub
oparzeń.
UWAGA
F0U061Abrys. 60
F0U060Abrys. 59
POPIELNICZKA rys. 59-60
(dla wersji/rynków, gdzie przewidziano)
Jest to pojemnik z tworzywa sztucznego (z możliwością
wyjmowania), który można włożyć w miejscach na
butelki/kubki, znajdujące się na tunelu środkowym.OSTRZEŻENIE Nie używać popielniczki jako pojemnika
do odpady z papieru jednocześnie z popiołem
z papierosów: w kontakcie ze sobą mogą doprowadzić
do pożaru.
029-068 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:28 Pagina 65

66
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U062Abrys. 61
DASZKI PRZECIWSŁONECZNE rys.61
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego. Mogą być ustawione czołowo lub
bocznie.
F0U063Abrys. 62
SCHOWEK NA DOKUMENTY
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach za oparciem siedzenia dostępny
jest schowek na dokumenty, rys. 62.
029-068 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:28 Pagina 66

67
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U064Abrys. 64
GNIAZDKO PRĄDOWE
(dla wersji/rynków, gdzie przewidziano)
Znajduje się wewnątrz komory bagażnika po lewej
stronie wspornika z tworzywa sztucznego półki tylnej
rys. 63.
Aby go użyć, otworzyć osłonę A.
F0U188Abrys. 63
SCHOWEK NA PRZEDMIOTY
NA DESCE ROZDZIELCZEJ
Schowek A-rys. 64 umieszczony jest w strefie środkowej
deski rozdzielczej. Aby go użyć, otworzyć pokrywę B,
naciskając przycisk znajdujący się na pokrywie.
029-068 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:28 Pagina 67

68
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

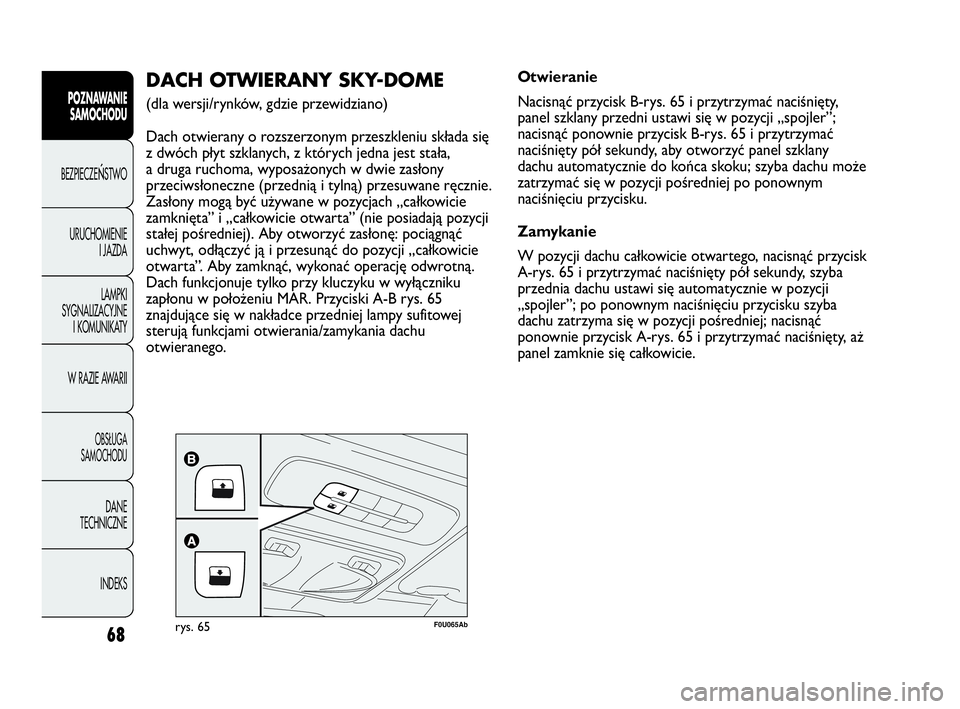

F0U065Abrys. 65
DACH OTWIERANY SKY-DOME
(dla wersji/rynków, gdzie przewidziano)
Dach otwierany o rozszerzonym przeszkleniu składa się
z dwóch płyt szklanych, z których jedna jest stała,
a druga ruchoma, wyposażonych w dwie zasłony
przeciwsłoneczne (przednią i tylną) przesuwane ręcznie.
Zasłony mogą być używane w pozycjach „całkowicie
zamknięta” i „całkowicie otwarta” (nie posiadają pozycji
stałej pośredniej). Aby otworzyć zasłonę: pociągnąć
uchwyt, odłączyć ją i przesunąć do pozycji „całkowicie
otwarta”. Aby zamknąć, wykonać operację odwrotną.
Dach funkcjonuje tylko przy kluczyku w wyłączniku
zapłonu w położeniu MAR. Przyciski A-B rys. 65
znajdujące się w nakładce przedniej lampy sufitowej
sterują funkcjami otwierania/zamykania dachu
otwieranego.Otwieranie
Nacisnąć przycisk B-rys. 65 i przytrzymać naciśnięty,
panel szklany przedni ustawi się w pozycji „spojler”;
nacisnąć ponownie przycisk B-rys. 65 i przytrzymać
naciśnięty pół sekundy, aby otworzyć panel szklany
dachu automatycznie do końca skoku; szyba dachu może
zatrzymać się w pozycji pośredniej po ponownym
naciśnięciu przycisku.
Zamykanie
W pozycji dachu całkowicie otwartego, nacisnąć przycisk
A-rys. 65 i przytrzymać naciśnięty pół sekundy, szyba
przednia dachu ustawi się automatycznie w pozycji
„spojler”; po ponownym naciśnięciu przycisku szyba
dachu zatrzyma się w pozycji pośredniej; nacisnąć
ponownie przycisk A-rys. 65 i przytrzymać naciśnięty, aż
panel zamknie się całkowicie.
029-068 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:28 Pagina 68

69
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Opuszczając samochód, wyjąć zawsze
kluczyk z wyłącznika zapłonu, aby
uniknąć sytuacji, w której otwierany dach
uruchomi się niespodziewanie, stanowiąc
zagrożenie dla osób pozostających w pojeździe:
nieprawidłowe użycie dachu może być
niebezpieczne. Przed i w trakcie działania dachu
zawsze się upewnić, czy pasażerowie nie są
narażeni na ryzyko obrażeń spowodowanych
bezpośrednio przez przesuwający się dach, jak
i czy rzeczy osobiste nie zostaną wciągnięte lub
zgniecione przez dach.
UWAGA
Gdy zamontowane są relingi poprzeczne,
zaleca się używać dachu otwieranego
tylko w pozycji „spojler ”.
Nie otwierać dachu, gdy znajduje się na
nim śnieg lub lód: ryzyko uszkodzenia.
URZĄDZENIE ZAPOBIEGAJĄCE ZGNIECENIU
Dach otwierany posiada system zabezpieczenia przed
zgnieceniem będący w stanie rozpoznać ewentualną
obecność przeszkody w czasie ruchu zamykania szyby;
po wystąpieniu takiego zdarzenia układ przerywa
i odwraca natychmiast kierunek przesuwania szyby.
069-108 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:22 Pagina 69

PROCEDURA INICJALIZACJI
Po ewentualnym odłączeniu akumulatora lub przepaleniu
się bezpiecznika zabezpieczającego, konieczne jest
ponowne włączenie funkcjonowania dachu otwieranego.
Procedura jest następująca:
❒nacisnąć przycisk A-rys. 65 w pozycję zamknięcia;
❒przytrzymać naciśnięty przycisk, aby wymóc żeby
dach skokowo zamknął się kompletnie;
❒zaczekać, po kompletnym zamknięciu dachu, aż
zatrzyma się silnik elektryczny dachu.
Opuszczając samochód, wyjąć zawsze kluczyk
z wyłącznika zapłonu, aby uniknąć niespodziewanego
uruchomienia dachu otwieranego, zagrażając
bezpieczeństwu osób pozostałych w samochodzie:
nieprawidłowe użycie dachu może być niebezpieczne.
Przed i w trakcie działania dachu, upewnić się zawsze,
czy pasażerowie nie są narażeni na ryzyko obrażeń
spowodowanych bezpośrednio przez przesuwający się
dach, jak i czy rzeczy osobiste nie zostaną wciągnięte lub
zgniecione przez dach.
F0U066Abrys. 66
MANEWR AWARYJNY
W przypadku gdy wyłącznik dachu otwieranego nie
działa, można przesuwać go ręcznie zgodnie z poniższym
opisem:
❒wyjąć zaślepkę znajdującą się w poszyciu
wewnętrznym pomiędzy dwoma daszkami
przeciwsłonecznymi;
❒wyjąć klucz znajdujący się w pojemniku z narzędziami
w bagażniku;
❒włożyć w otwór A-rys. 66 klucz z wyposażenia
i obrócić:
– w kierunku zgodnym z ruchem wskazówek zegara,
aby otworzyć dach;
– w lewo, aby zamknąć dach.
70
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
069-108 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:22 Pagina 70

71
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
DRZWI
BLOKOWANIE/ODBLOKOWYWANIE
CENTRALNE DRZWI
Zablokowanie drzwi z zewnątrz
Przy zamkniętych drzwiach nacisnąć przycisk Áw pilocie
rys. 67 lub włożyć i obrócić metalową wkładkę kluczyka
w zamku drzwi po stronie kierowcy w prawo rys. 68.
Zablokowanie drzwi sygnalizowane jest pojedynczym
zaświeceniem się diody w przycisku A-rys. 69. Blokada
drzwi zostanie uaktywniona tylko jeżeli wszystkie drzwi
są zamknięte. Jeżeli jedne lub więcej drzwi są otwarte,
po naciśnięciu przycisku Ána pilocie rys. 67,
kierunkowskazy i dioda w przycisku A-rys. 69 migają
szybko przez około 3 sekundy.
F0U067Abrys. 67
Jeżeli natomiast jedne lub kilka drzwi są otwarte po
obróceniu wkładki metalowej kluczyka, tylko dioda
znajdująca się w przycisku A-rys. 69 będzie migać szybko
przez około 3 sekundy. Jeżeli drzwi są zamknięte, ale
bagażnik jest otwarty, zablokowanie drzwi zostanie
wykonane: kierunkowskazy (tylko po zablokowaniu
drzwi wykonanym przez naciśnięcie przycisku Árys. 67)
i dioda znajdująca się w przycisku A-rys. 69 będą migać
szybko przez około 3 sekundy.
Gdy funkcja jest aktywna, możliwe jest odblokowanie
zamków innych drzwi, przez naciśnięcie przycisku A-rys.
69 znajdującego się na konsoli środkowej.
Po podwójnym szybkim naciśnięciu przycisku Ána
pilocie rys. 67 uaktywni się urządzenie dead lock (patrz
rozdział „Urządzenie Dead lock”).
069-108 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:22 Pagina 71
