2010 Abarth Punto Evo Instrukcja obsługi (in Polish)

Rozładowane baterie są szkodliwe dla
środowiska, dlatego powinny być zbierane
do odpowiednich pojemników zgodnie
z obowiązującymi przepisami. Można je również
dostarczyć do ASO Abarth, która zajmuje się ich
złomowaniem.WYMIANA OBUDOWY PILOTA rys. 7
Aby wymienić obudowę kluczyka z pilotem wykonać
czynności pokazane na rysunku.
Zamawianie dodatkowych pilotów
System może rozpoznać do 8 kluczyków z pilotem. Jeżeli
okaże się konieczne zamówienie nowego kluczyka
z pilotem, zwrócić się do ASO Abarth przynosząc ze
sobą kartę kodową CODE card, dokument tożsamości
i dokumenty potwierdzające własność samochodu.
rys. 7F0U008Ab
CONOSCENZA
DELLA
VETTURA
8
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 8

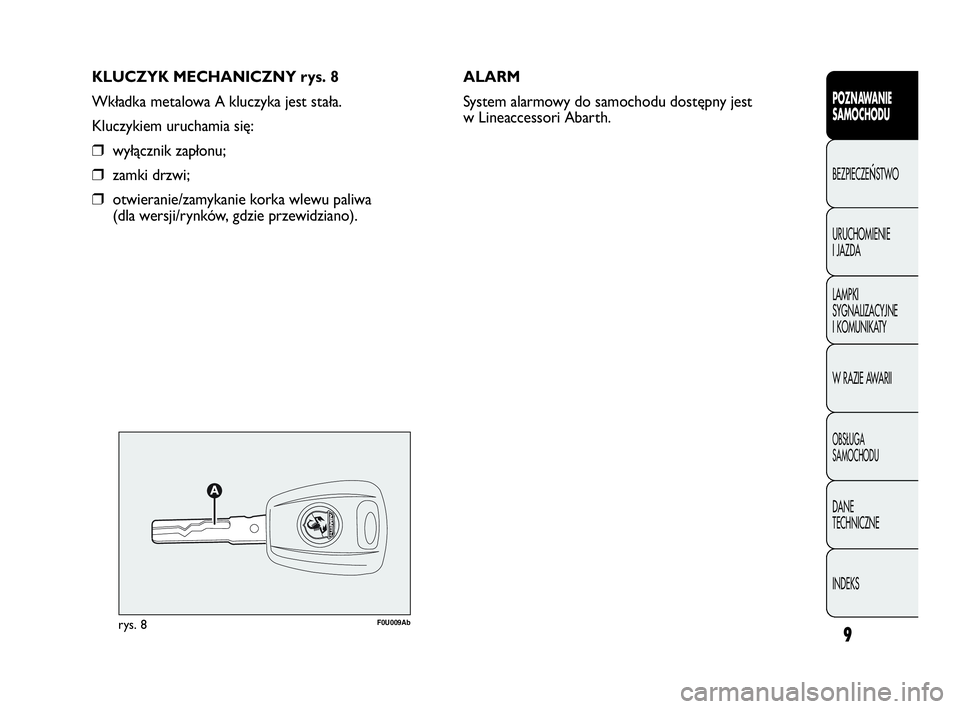

KLUCZYK MECHANICZNY rys. 8
Wkładka metalowa A kluczyka jest stała.
Kluczykiem uruchamia się:
❒wyłącznik zapłonu;
❒zamki drzwi;
❒otwieranie/zamykanie korka wlewu paliwa
(dla wersji/rynków, gdzie przewidziano).ALARM
System alarmowy do samochodu dostępny jest
w Lineaccessori Abarth.
rys. 8F0U009Ab
9
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 9

10
CONOSCENZA
DELLA

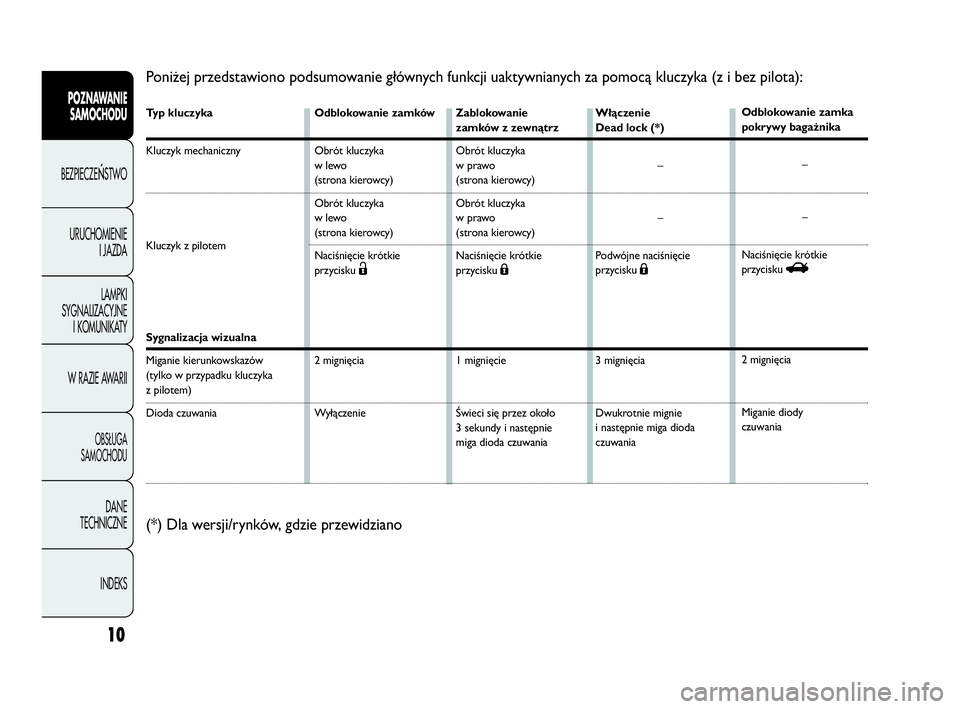

VETTURAPoniżej przedstawiono podsumowanie głównych funkcji uaktywnianych za pomocą kluczyka (z i bez pilota):
Typ kluczyka
Kluczyk mechaniczny
Kluczyk z pilotem
Sygnalizacja wizualna
Miganie kierunkowskazów
(tylko w przypadku kluczyka
z pilotem)
Dioda czuwania
Odblokowanie zamków
Obrót kluczyka
wlewo
(strona kierowcy)
Obrót kluczyka
wlewo
(strona kierowcy)
Naciśnięcie krótkie
przycisku
Ë
2 mignięcia
WyłączenieZablokowanie
zamków z zewnątrz
Obrót kluczyka
w prawo
(strona kierowcy)
Obrót kluczyka
w prawo
(strona kierowcy)
Naciśnięcie krótkie
przycisku
Á
1 mignięcie
Świeci się przez około
3 sekundy i następnie
miga dioda czuwaniaWłączenie
Dead lock (*)
–
–
Podwójne naciśnięcie
przycisku
Á
3 mignięcia
Dwukrotnie mignie
i następnie miga dioda
czuwaniaOdblokowanie zamka
pokrywy bagażnika
–
–
Naciśnięcie krótkie
przycisku
R
2 mignięcia
Miganie diody
czuwania
(*) Dla wersji/rynków, gdzie przewidziano
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 10

11
CONOSCENZA
DELLA
VETTURA
rys. 9F0U010Ab
W przypadku naruszenia wyłącznika
zapłonu (np. przy próbie kradzieży),
zweryfikować jego funkcjonowanie w ASO
Abarth przed dalszą jazdą.
UWAGA
Opuszczając samochód wyjąć zawsze
kluczyk z wyłącznika zapłonu w celu
niedopuszczenia, aby ktokolwiek uruchomił
niespodziewanie sterowanie. Pamiętać
o zaciągnięciu hamulca ręcznego. Jeżeli
samochód parkujemy na drodze pod górę,
wrzucić 1 bieg, natomiast jeżeli samochód
parkujemy na drodze z góry, wrzucić bieg
wsteczny. Nie pozostawiać nigdy dzieci
w niestrzeżonym samochodzie.
UWAGA
WYŁĄCZNIK ZAPŁONU
Kluczyk można obrócić w 3 różne pozycje rys. 9:
❒STOP: silnik wyłączony, kluczyk można wyjąć,
kierownica zablokowana. Niektóre urządzenia
elektryczne (np. radioodtwarzacz, zamek centralny
drzwi...) mogą funkcjonować.
❒MAR: pozycja jazdy. Wszystkie urządzenia
elektryczne mogą funkcjonować.
❒AVV: uruchomianie silnika (pozycja niestabilna).
Wyłącznik zapłonu wyposażony jest w elektroniczny
system bezpieczeństwa, który – w przypadku braku
działania silnika – zmusza do ponownego obrócenia
kluczyka w pozycję STOP, zanim ponownie uruchomi
się silnik.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 11

Nigdy nie wyjmować kluczyka
z wyłącznika zapłonu, gdy samochód
jedzie. Kierownica zablokuje się automatycznie
przy pierwszym skręcie. Obowiązuje to zawsze,
również podczas holowania samochodu.
UWAGA
Bezwzględnie zabrania się po zakupie
samochodu wykonywania jakichkolwiek
interwencji, obejmujących kierownicę lub
kolumnę kierownicy (np. montaż urządzeń
zapobiegających przed kradzieżą), ponieważ
mogą spowodować oprócz utraty osiągów
systemu i gwarancji, poważne problemy
bezpieczeństwa, a także nie odpowiadać
homologacji samochodu.

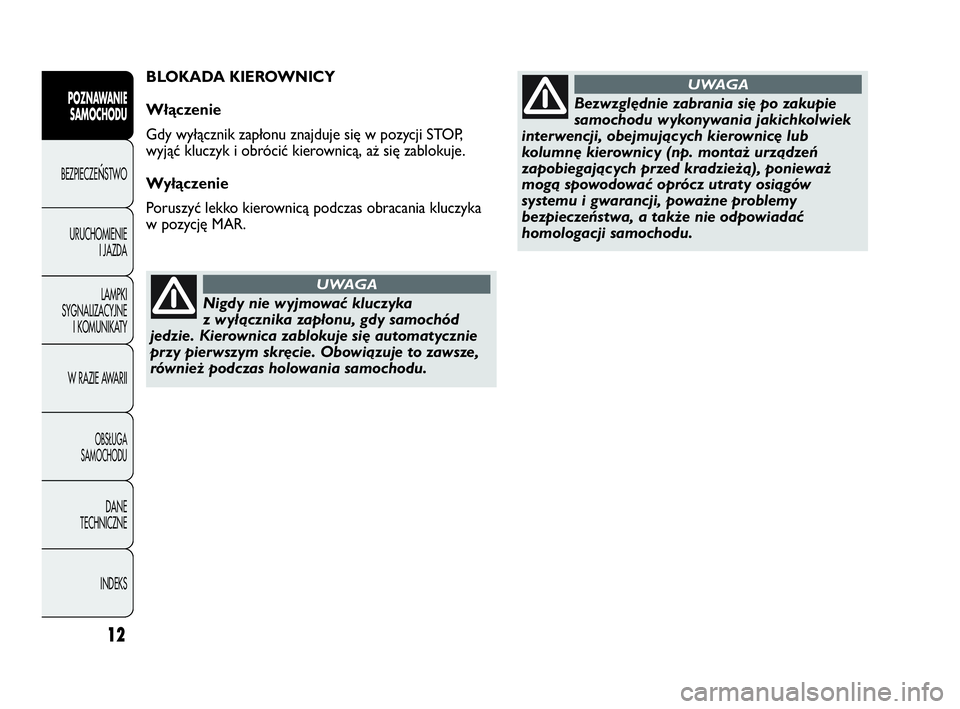

UWAGABLOKADA KIEROWNICY
Włączenie
Gdy wyłącznik zapłonu znajduje się w pozycji STOP,
wyjąć kluczyk i obrócić kierownicą, aż się zablokuje.
Wyłączenie
Poruszyć lekko kierownicą podczas obracania kluczyka
w pozycję MAR.CONOSCENZA
DELLA
VETTURA
12
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 12

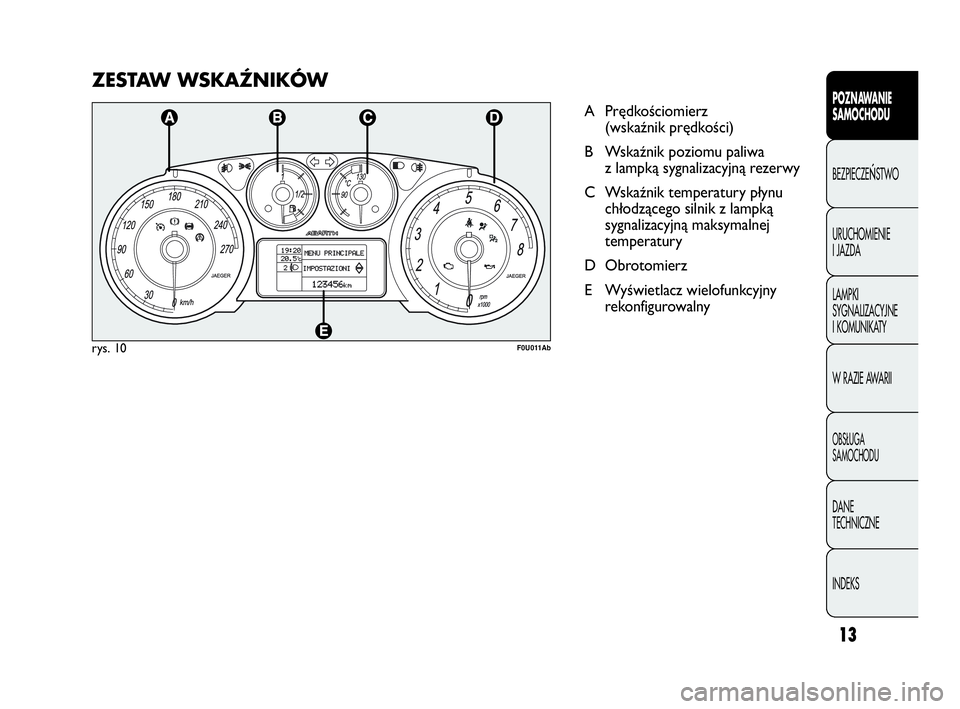

ZESTAW WSKAŹNIKÓW
A Prędkościomierz
(wskaźnik prędkości)
B Wskaźnik poziomu paliwa
z lampką sygnalizacyjną rezerwy
C Wskaźnik temperatury płynu
chłodzącego silnik z lampką
sygnalizacyjną maksymalnej
temperatury
D Obrotomierz
E Wyświetlacz wielofunkcyjny
rekonfigurowalny
F0U011Abrys. 10
CONOSCENZA
DELLA
VETTURA
13
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 13

CONOSCENZA
DELLA
VETTURA
14
ZESTAW WSKAŹNIKÓW
Kolor tła wskaźników i ich typologia mogą być różne
w zależności od wersji samochodu.
PRĘDKOŚCIOMIERZ rys. 11
Pokazuje prędkość samochodu.
OBROTOMIERZ rys. 12
Obrotomierz dostarcza wskazań odpowiadających
obrotom silnika na minutę.
OSTRZEŻENIE System kontroli wtrysku
elektronicznego blokuje stopniowo zasilanie paliwem,
gdy zostaną przekroczone dopuszczalne obroty silnika,
i w konsekwencji zmniejsza się moc silnika.
Obrotomierz, z silnikiem na biegu jałowym, może
wskazać stopniowy lub nagły wzrost obrotów
w zależności od przypadku.Takie zachowanie jest normalne i nie należy się tym
niepokoić. Może wystąpić na przykład przy włączeniu
klimatyzacji lub elektrowentylatora. W tych przypadkach
zmiana obrotów służy do utrzymania prawidłowego
stanu doładowania akumulatora.
WSKAŹNIK POZIOMU PALIWA rys. 13
Wskazówka wskazuje ilość paliwa znajdującego się
w zbiorniku.
E zbiornik pusty;
F zbiornik pełny.
Zaświecenie się lampki sygnalizacyjnej A wskazuje, że
w zbiorniku pozostało około 7 litrów paliwa.
Nie podróżować z prawie pustym zbiornikiem:
ewentualne braki w zasilaniu mogą uszkodzić katalizator.
Patrz rozdział „Tankowanie samochodu”.
rys. 12F0U014Abrys. 11F0U013Ab
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 14

CONOSCENZA
DELLA
VETTURA
15
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U015Abrys. 13F0U016Abrys. 14
C Niska temperatura płynu w układzie chłodzenia
silnika.
H Wysoka temperatura płynu w układzie chłodzenia
silnika.
Zaświecenie się lampki sygnalizacyjnej B (w niektórych
wersjach jednocześnie wyświetli się komunikat na
wyświetlaczu wielofunkcyjnym rekonfigurowalnym)
wskazuje na nadmierny wzrost temperatury płynu
w układzie chłodzenia; w tym przypadku wyłączyć silnik
i zwrócić się do ASO Abarth. OSTRZEŻENIE Jeżeli wskazówka jest w pozycji
wskazującej E z lampką sygnalizacyjną A migającą,
oznacza to, że wystąpiło uszkodzenie w układzie.
W tym przypadku zwrócić się do ASO Abarth, aby
zweryfikować ten układ.

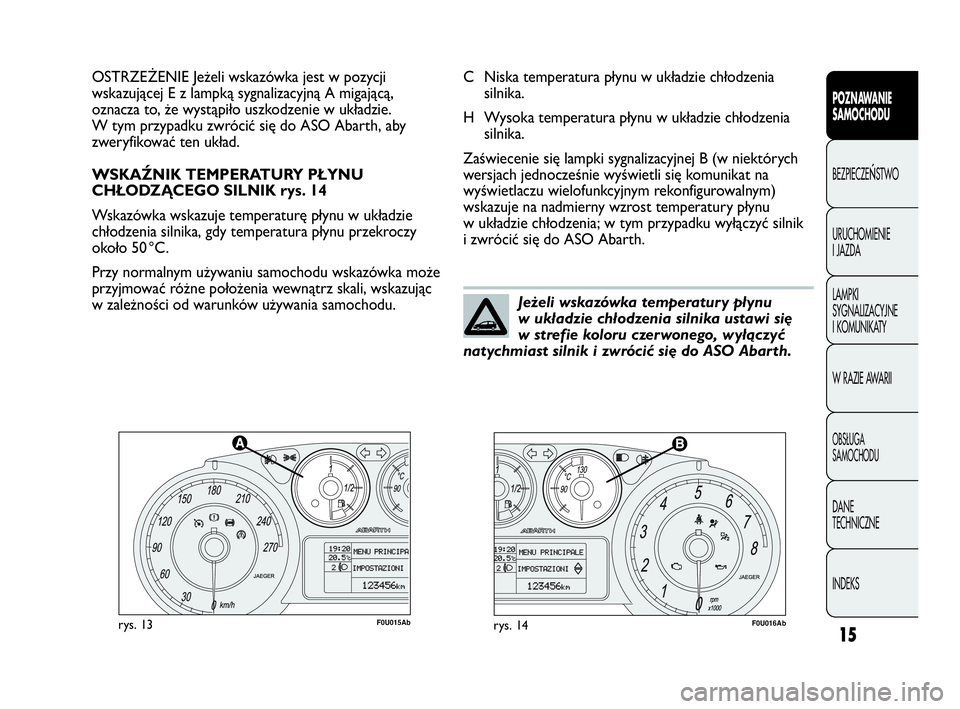

WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK rys. 14
Wskazówka wskazuje temperaturę płynu w układzie
chłodzenia silnika, gdy temperatura płynu przekroczy
około 50 °C.
Przy normalnym używaniu samochodu wskazówka może
przyjmować różne położenia wewnątrz skali, wskazując
w zależności od warunków używania samochodu.
Jeżeli wskazówka temperatury płynu
w układzie chłodzenia silnika ustawi się
w strefie koloru czerwonego, wyłączyć
natychmiast silnik i zwrócić się do ASO Abarth.
001-028 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:12 Pagina 15
