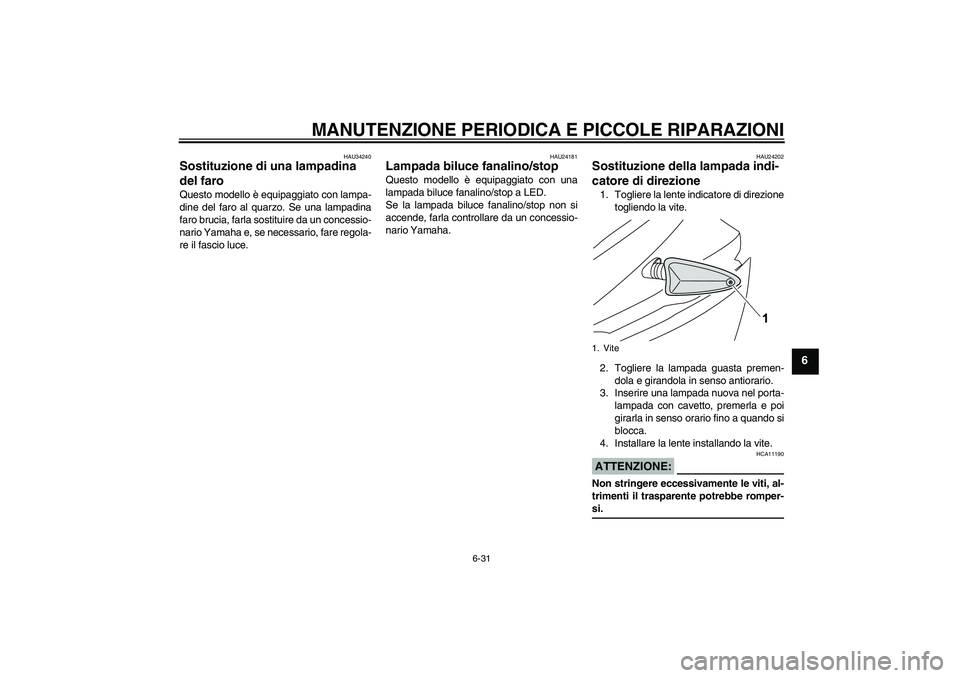

Page 65 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU34240
Sostituzione di una lampadina
del faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampadina
faro brucia, farla sostituire da un concessio-
nario Yamaha e, se necessario, fare regola-
re il fascio luce.
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24202
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.1. Vite
U5D7H0H0.book Page 31 Monday, December 17, 2007 9:29 AM
Page 66 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAUM2200
Sostituzione della lampada luce
targa 1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada guasta estraendo-
la.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
HAU43230
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada guasta estraendo-
la.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
1. Lampada luce targa
1. Lampada luce di posizione anteriore
U5D7H0H0.book Page 32 Monday, December 17, 2007 9:29 AM
Page 67 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU24360
Ruota anteriore
HAUM2420
Per togliere la ruota anteriore
AVVERTENZA
HWA10820
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-32.
3. Togliere il supporto del cavo del sen-
sore velocità togliendo il bullone.4. Togliere il supporto tubo freno toglien-
do il bullone.
5. Togliere la pinza freno togliendo i bul-
loni.
1. Bullone fermo perno ruota anteriore
1. Supporto del cavo del sensore velocità
1. Supporto tubo freno
2. Bullone pinza freno
3. Pinza freno
4. Bullone perno ruota
U5D7H0H0.book Page 33 Monday, December 17, 2007 9:29 AM
Page 68 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
6. Estrarre il perno ruota, togliere il sen-
sore velocità estraendolo, e poi toglie-
re la ruota.ATTENZIONE:
HCA11050
Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-bero completamente.
HAUM2430
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Installare il sensore velocità sul mozzo
ruota.
NOTA:Verificare che le sporgenze sul rotore del
sensore velocità siano allineate con gli inta-
gli sul mozzo ruota e che la tacca nel senso-
re velocità combaci con il fermo sullo steloforcella.
3. Inserire il perno ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.
5. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
6. Installare la pinza freno installando i
bulloni.NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza suldisco freno.
7. Installare il supporto tubo freno instal-
lando il bullone.
8. Installare il supporto del cavo del sen-
sore velocità installando il bullone.
9. Stringere il perno ruota, il bullone di
fermo perno ruota anteriore ed i bulloni
pinze freno alle coppie di serraggio se-
condo specifica.
1. Gruppo del rinvio del tachimetro
Coppie di serraggio:
Perno ruota:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Bullone di fermo perno ruota anterio-
re:
14 Nm (1.4 m·kgf, 10 ft·lbf)
Bullone pinza freno:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5D7H0H0.book Page 34 Monday, December 17, 2007 9:29 AM

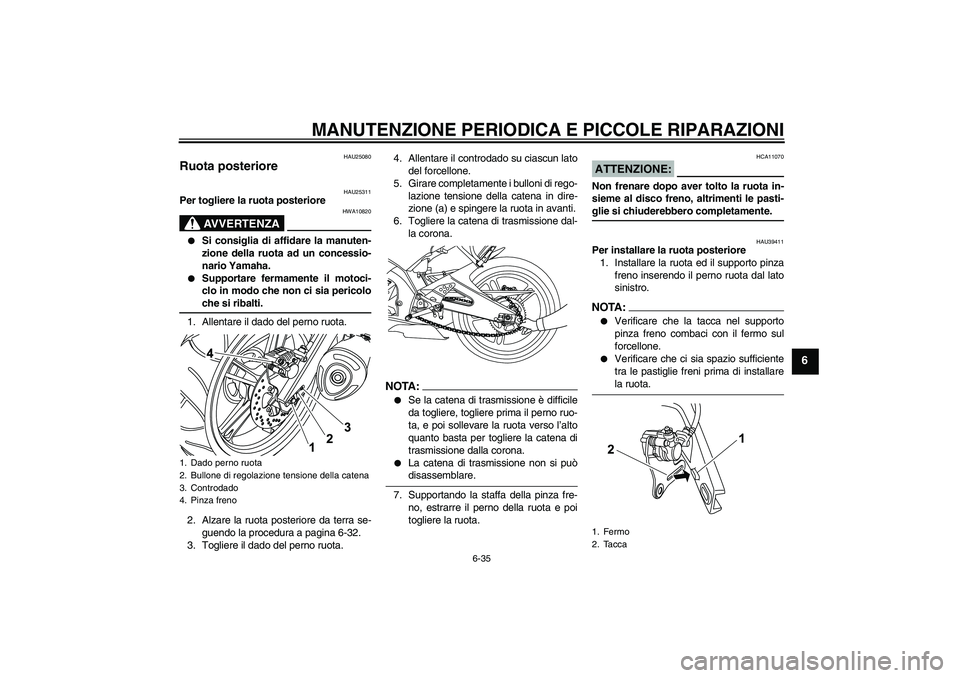

Page 69 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HAU25080
Ruota posteriore
HAU25311
Per togliere la ruota posteriore
AVVERTENZA
HWA10820
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado del perno ruota.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-32.
3. Togliere il dado del perno ruota.4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare completamente i bulloni di rego-
lazione tensione della catena in dire-
zione (a) e spingere la ruota in avanti.
6. Togliere la catena di trasmissione dal-
la corona.
NOTA:
Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.
La catena di trasmissione non si puòdisassemblare.
7. Supportando la staffa della pinza fre-
no, estrarre il perno della ruota e poi
togliere la ruota.
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAU39411
Per installare la ruota posteriore
1. Installare la ruota ed il supporto pinza
freno inserendo il perno ruota dal lato
sinistro.NOTA:
Verificare che la tacca nel supporto
pinza freno combaci con il fermo sul
forcellone.
Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installarela ruota.
1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Pinza freno
1. Fermo
2. Tacca
U5D7H0H0.book Page 35 Monday, December 17, 2007 9:29 AM
Page 70 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
2. Installare la catena di trasmissione sul-
la corona.
3. Installare il dado perno ruota e poi ab-
bassare la ruota posteriore in modo
che tocchi il terreno.
4. Regolare la tensione della catena.
(Vedere pagina 6-23.)
5. Stringere il dado perno ruota alla cop-
pia di serraggio secondo specifica.
HAU25870
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro motociclo dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose. Coppia di serraggio:
Dado perno ruota:
85 Nm (8.5 m·kgf, 61 ft·lbf)
U5D7H0H0.book Page 36 Monday, December 17, 2007 9:29 AM
Page 71 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
HAUM2440
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
U5D7H0H0.book Page 37 Monday, December 17, 2007 9:29 AM
Page 72 of 86
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
Surriscaldamento del motore
AVVERTENZA
HWA10400
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
