2009 YAMAHA YZF-R125 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAUM1360
Sostituzione del liquido freni Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre, fare sostituire il tubo
flessibile del freno ogni quattro anni oppure
in caso di danneggiamenti o di perdite.
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTA:Quando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34312
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
Tensione della catena:
30.0–40.0 mm (1.18–1.57 in)1. Tensione della catena di trasmissione
U5D7H0H0.book Page 23 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6

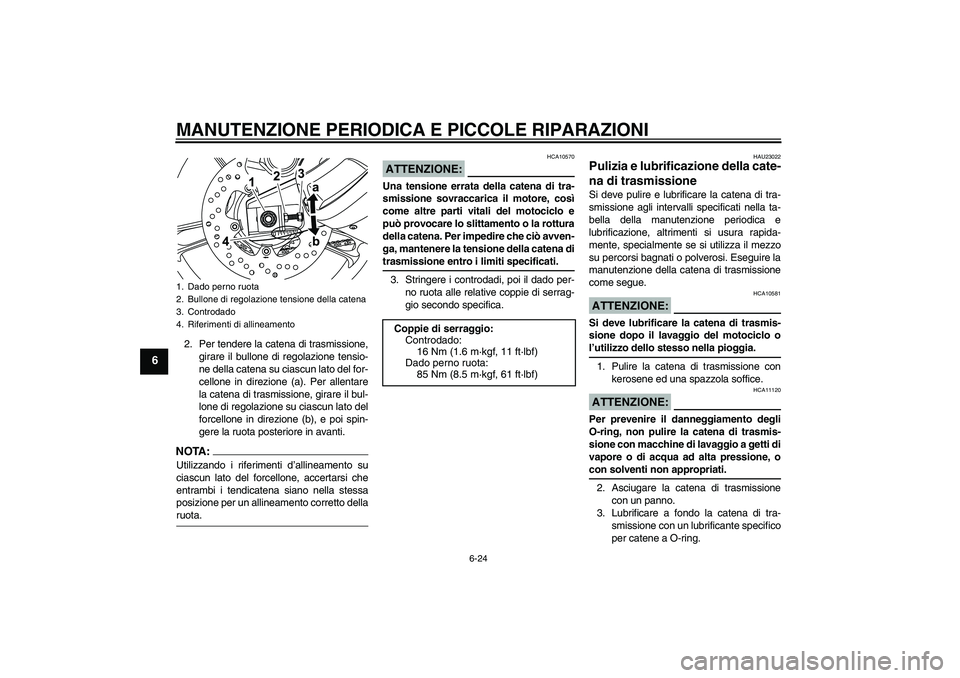

2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.NOTA:Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
ATTENZIONE:
HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò avven-
ga, mantenere la tensione della catena ditrasmissione entro i limiti specificati.
3. Stringere i controdadi, poi il dado per-
no ruota alle relative coppie di serrag-
gio secondo specifica.
HAU23022
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi bagnati o polverosi. Eseguire la
manutenzione della catena di trasmissione
come segue.ATTENZIONE:
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.ATTENZIONE:
HCA11120
Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, ocon solventi non appropriati.
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
85 Nm (8.5 m·kgf, 61 ft·lbf)
U5D7H0H0.book Page 24 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
ATTENZIONE:
HCA11110
Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-stanze che danneggiano gli O-ring.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Lubrificante consigliato:
Olio motore
U5D7H0H0.book Page 25 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.
HAU43610
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve. Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5D7H0H0.book Page 26 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU23201
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
HAUM1650
Lubrificazione dei perni del for-
cellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U5D7H0H0.book Page 27 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
U5D7H0H0.book Page 28 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU23310

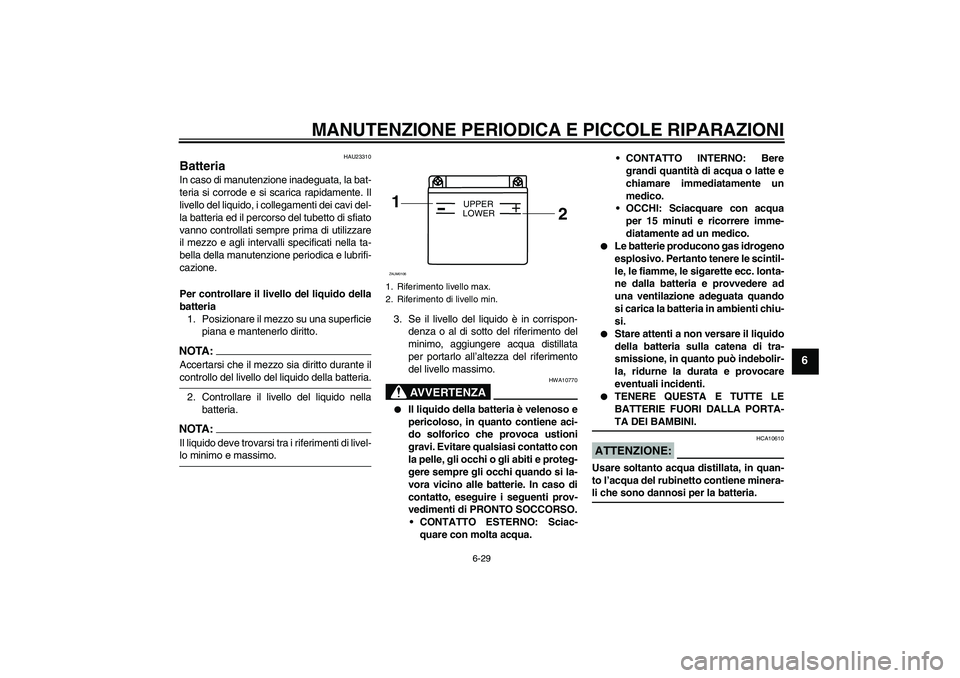

Batteria In caso di manutenzione inadeguata, la bat-
teria si corrode e si scarica rapidamente. Il
livello del liquido, i collegamenti dei cavi del-
la batteria ed il percorso del tubetto di sfiato
vanno controllati sempre prima di utilizzare
il mezzo e agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
Per controllare il livello del liquido della
batteria
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA :
Accertarsi che il mezzo sia diritto durante ilcontrollo del livello del liquido della batteria.
2. Controllare il livello del liquido nella
batteria.NOTA:Il liquido deve trovarsi tra i riferimenti di livel-lo minimo e massimo.3. Se il livello del liquido è in corrispon-
denza o al di sotto del riferimento del
minimo, aggiungere acqua distillata
per portarlo all’altezza del riferimento
del livello massimo.
AVVERTENZA
HWA10770


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


Stare attenti a non versare il liquido
della batteria sulla catena di tra-
smissione, in quanto può indebolir-
la, ridurne la durata e provocare
eventuali incidenti.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
ATTENZIONE:
HCA10610
Usare soltanto acqua distillata, in quan-
to l’acqua del rubinetto contiene minera-li che sono dannosi per la batteria.
1. Riferimento livello max.
2. Riferimento di livello min.1
2
+
UPPER
LOWER
ZAUM0106
U5D7H0H0.book Page 29 Monday, December 17, 2007 9:29 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
4. Controllare e, se necessario, stringere
le connessioni dei cavi della batteria e
modificare il percorso del tubetto di
sfiato.
Rimessaggio della batteria
1. Se non si intende utilizzare il motociclo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllare la densità del
liquido almeno una volta al mese e ca-
ricare completamente la batteria in
caso di necessità.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria e
che il tubetto di sfiato sia posato corret-
tamente, sia in buone condizioni e non
sia otturato.ATTENZIONE:
HCA10600
Se il tubetto di sfiato è posizionato in
modo da esporre il telaio al liquido o al
gas espulso dalla batteria, il telaio po-
trebbe soffrire danneggiamenti struttu-rali e esterni.
HAUM2410
Sostituzione dei fusibili La scatola fusibili si trova sotto la sella pilo-
ta. (Vedere pagina 3-9.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili
2. Fusibile di riserva
3. Fusibile faro
4. Fusibile sistema di segnalazione
5. Fusibile accensione
6. Fusibile ventola radiatore
7. Fusibile principale
Fusibili secondo specifica:
Fusibile principale:
20.0 A
Fusibile dell’accensione:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile del faro:
15.0 A
Fusibile della ventola del radiatore:
5.0 A
U5D7H0H0.book Page 30 Monday, December 17, 2007 9:29 AM
