2009 YAMAHA YFZ450R Notices Demploi (in French)

8-18
1
2
3
4
5
6
78
9
10
11

Changement de l’huile moteur (avec ou sans
remplacement de l’élément du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter après avoir retiré
ses vis.
3. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
4. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
5. Déposer la vis de vidange d’huile moteur du
carter moteur.6. Retirer le bouchon de remplissage et la vis de
vidange du réservoir d’huile.
1. Protège-carter
2. Vis
221

1. Vis de vidange d’huile du carter moteur
1

8-19
1
2
3
4
5
6
78
9
10
11

7. Contrôler l’état des rondelles et les remplacer
si elles sont abîmées.
N.B.

Sauter les étapes 8–11 si l’on ne procède pas au
remplacement de l’élément du filtre à huile.
8. Enlever le couvercle de l’élément du filtre à
huile après avoir retiré ses vis, puis retirer
l’élément.9. Contrôler l’état des joints toriques et les rem-
placer s’ils sont abîmés.
1. Vis de vidange du réservoir d’huile moteur
1

1. Couvercle de l’élément du filtre à huile
2. Vis
1
2

8-20
1
2
3
4
5
6
78
9
10
11

10. Monter un élément du filtre à huile neuf et les
joints toriques.
N.B.

S’assurer que les joints toriques sont bien assis.
11. Remettre le couvercle de l’élément du filtre à
huile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.12. Mettre la vis de vidange du carter moteur et du
réservoir d’huile en place, puis les serrer à
leur couple spécifique.
13. Verser la quantité spécifiée d’huile moteur du
type recommandé par l’orifice de remplissage
du réservoir d’huile moteur, puis remettre en
place et serrer le bouchon de remplissage
d’huile.
1. Élément du filtre à huile
2. Joint torique
1
2
2

Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couples de serrage :
Vis de vidange d’huile du carter moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis de vidange du réservoir d’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)

8-21
1
2
3
4
5
6
78
9
10
11
N.B.

Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.
ATTENTION

FCB00300

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-signation avec un chiffre plus élevé.

S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.
14. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, couper immé-
diatement le moteur et rechercher la cause.
15. Couper le moteur, puis vérifier le niveau d’hui-
le et faire l’appoint, si nécessaire.
16. Remettre le protège-carter en place et le fixer
à l’aide des vis, puis serrer celles-ci au couple Huile recommandée :
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
1.45 L (1.53 US qt, 1.28 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2

8-22
1
2
3
4
5
6
78
9
10
11

spécifié.
ATTENTION

FCB00370
Enduire les vis du protège-carter de produit
frein-filet (LOCTITE®) avant de les remettre en
place.
FBU23470
Liquide de refroidissement
Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
FBU23482
Contrôle du niveau du liquide de
refroidissement
1. Placer le VTT sur une surface de niveau.
N.B.

Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
2. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.

Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum.
3. Si le niveau du liquide de refroidissement est
égal ou inférieur au repère de niveau mini-
mum, retirer le bouchon du vase d’expansion
et ajouter du liquide ou de l’eau distillée jus-
qu’au repère de niveau maximum, puis remet-
tre le bouchon du vase d’expansion en place. Couple de serrage :
Vis de protège-carter :
7 Nm (0.7 m·kgf, 5 ft·lbf)

8-23
1
2
3
4
5
6
78
9
10
11
ATTENTION

FCB00401

Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait le
moteur.

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.

Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-
ment.
N.B.

En cas de surchauffe du moteur, suivre les instruc-
tions à la page 8-57.
FBU23561
Changement du liquide de refroidissement
AVERTISSEMENT

FWB01890
Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir.
Laisser s’échapper les vapeurs résiduelles
1. Bouchon du vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
Capacité du vase d’expansion (jusqu’au repère
de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
2
3

8-24
1
2
3
4
5
6
78
9
10
11

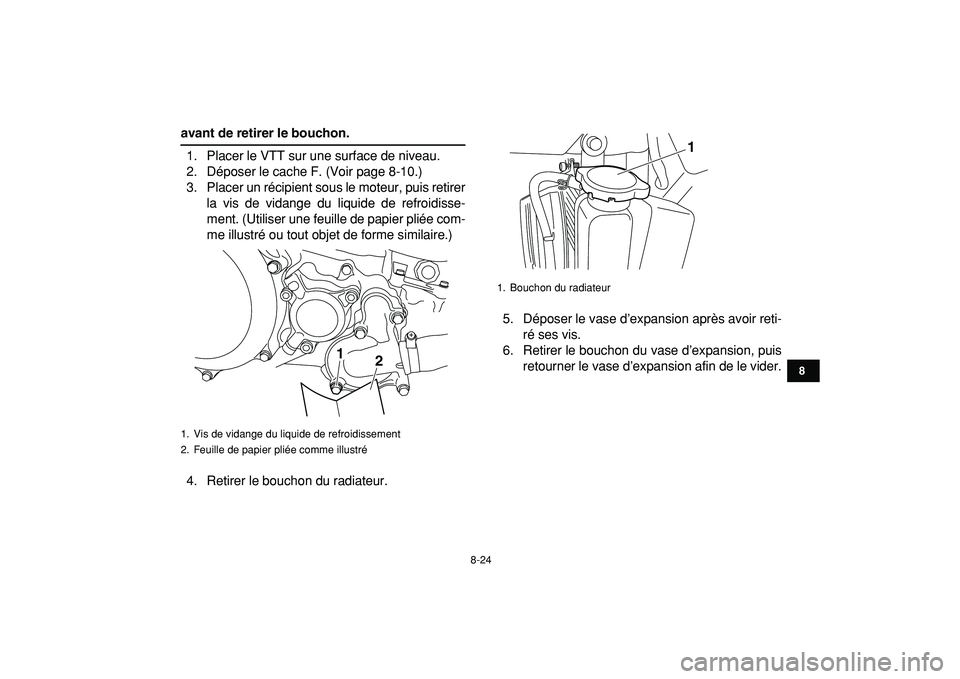

avant de retirer le bouchon.
1. Placer le VTT sur une surface de niveau.
2. Déposer le cache F. (Voir page 8-10.)
3. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment. (Utiliser une feuille de papier pliée com-
me illustré ou tout objet de forme similaire.)
4. Retirer le bouchon du radiateur.5. Déposer le vase d’expansion après avoir reti-
ré ses vis.
6. Retirer le bouchon du vase d’expansion, puis
retourner le vase d’expansion afin de le vider.
1. Vis de vidange du liquide de refroidissement
2. Feuille de papier pliée comme illustré
1
2

1. Bouchon du radiateur
1

8-25
1
2
3
4
5
6
78
9
10
11

7. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
8. Remettre le vase d’expansion en place et le
fixer à l’aide de ses vis.
9. Remplacer la rondelle de la vis de vidange du
liquide de refroidissement si elle est endom-
magée, puis remettre la vis de vidange en pla-
ce et la serrer au couple spécifié.10. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau maxi-
mum du vase d’expansion, puis remettre le
bouchon en place.
11. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
1. Bouchon du vase d’expansion
2. Vase d’expansion
3. Vis
1
3
32

Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité composé d’éthylène
glycol et contenant des inhibiteurs de corro-
sion pour les moteurs en aluminium
Quantité de liquide de refroidissement :
Capacité du radiateur (intégralité du circuit) :
1.25 L (1.32 US qt, 1.10 Imp.qt)
Capacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
