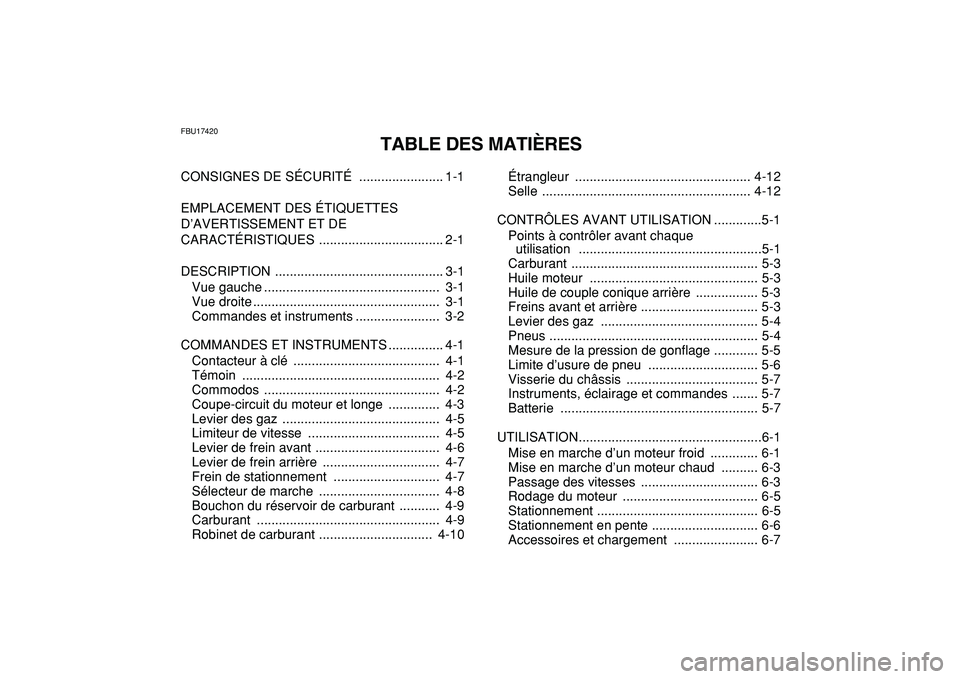

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ....................... 1-1
EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................. 2-1
DESCRIPTION .............................................. 3-1
Vue gauche ................................................ 3-1
Vue droite ................................................... 3-1
Commandes et instruments ....................... 3-2
COMMANDES ET INSTRUMENTS ............... 4-1
Contacteur à clé ........................................ 4-1
Témoin ...................................................... 4-2
Commodos ................................................ 4-2
Coupe-circuit du moteur et longe .............. 4-3
Levier des gaz ........................................... 4-5
Limiteur de vitesse .................................... 4-5
Levier de frein avant .................................. 4-6
Levier de frein arrière ................................ 4-7
Frein de stationnement ............................. 4-7
Sélecteur de marche ................................. 4-8
Bouchon du réservoir de carburant ........... 4-9
Carburant .................................................. 4-9
Robinet de carburant ............................... 4-10Étrangleur ................................................ 4-12
Selle ......................................................... 4-12
CONTRÔLES AVANT UTILISATION .............5-1
Points à contrôler avant chaque
utilisation ..................................................5-1
Carburant ................................................... 5-3
Huile moteur .............................................. 5-3
Huile de couple conique arrière ................. 5-3
Freins avant et arrière ................................ 5-3
Levier des gaz ........................................... 5-4
Pneus ......................................................... 5-4
Mesure de la pression de gonflage ............ 5-5
Limite d’usure de pneu .............................. 5-6
Visserie du châssis .................................... 5-7
Instruments, éclairage et commandes ....... 5-7
Batterie ...................................................... 5-7
UTILISATION..................................................6-1
Mise en marche d’un moteur froid ............. 6-1
Mise en marche d’un moteur chaud .......... 6-3
Passage des vitesses ................................ 6-3
Rodage du moteur ..................................... 6-5
Stationnement ............................................ 6-5
Stationnement en pente ............................. 6-6
Accessoires et chargement ....................... 6-7

CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............ 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ....................................7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN .................................................7-9
PRISE DE VIRAGES ............................... 7-12
MONTÉE DES PENTES .......................... 7-14
DESCENTE DES PENTES ...................... 7-17
TRAVERSÉE LATÉRALE D’UNE
PENTE ...................................................7-18
TRAVERSÉE DES EAUX PEU
PROFONDES ........................................7-19
CONDUITE SUR TERRAIN
ACCIDENTÉ ..........................................7-21
DÉRAPAGE ET PATINAGE .................... 7-21
QUE FAIRE SI... ...................................... 7-23
QUE FAIRE... ........................................... 7-23
ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS.............................................. 8-1
Manuel du propriétaire et trousse de
réparation ................................................ 8-1
Entretiens périodiques du système
antipollution ............................................. 8-3
Entretiens périodiques et fréquences de
graissage ................................................. 8-5
Contrôle de la bougie ................................ 8-8
Huile moteur ............................................ 8-10Huile de couple conique arrière ............... 8-13
Nettoyage de l’élément du filtre à air ....... 8-15
Nettoyage du pare-étincelles ................... 8-18
Réglage du carburateur ........................... 8-19
Réglage du régime de ralenti du
moteur ....................................................8-19
Contrôle du jeu de câble des gaz ............ 8-20
Jeu des soupapes .................................... 8-20
Contrôle des mâchoires de frein avant et
arrière ....................................................8-21
Réglage de la garde du levier de frein
avant ......................................................8-22
Réglage de la garde du levier de frein
arrière ....................................................8-24
Contrôle et lubrification des câbles .......... 8-26
Contrôle et lubrification des leviers de
frein avant et arrière ...............................8-26
Contrôle des roulements de moyeu de
roue ........................................................8-26
Lubrification des pivots de fusée avant .... 8-26
Lubrification de l’arbre de direction .......... 8-27
Batterie .................................................... 8-27
Remplacement du fusible ........................ 8-30
Dépose d’une roue .................................. 8-31
Repose d’une roue .................................. 8-31
Diagnostic de pannes .............................. 8-33
Schéma de diagnostic de pannes ............ 8-34
NETTOYAGE ET REMISAGE ........................9-1

Nettoyage .................................................. 9-1
Remisage .................................................. 9-2
CARACTÉRISTIQUES ................................ 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ................................. 11-1
Numéros d’identification .......................... 11-1

1-1
1
2
3
4
5
6
7
8
9
10
11

FBU17430
CONSIGNES DE SÉCURITÉ

CONSIGNES DE SÉCURITÉ

FBU17652
UN VTT N’EST PAS UN JOUET ET SA CONDUI-
TE PEUT ÊTRE DANGEREUSE.

Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage sont vite arrivés et
peuvent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :

Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.

Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :– Un jeune de moins de 6 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 50
cm
3
.
– Un jeune de moins de 12 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 70
cm
3
.
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm
3
.

Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.

Ne jamais transporter de passager sur un VTT.

Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.

Ne jamais conduire un VTT sur une chaussée
revêtue, quelle qu’elle soit, ni sur une voie rapi-
de.

1-2
1
2
3
4
5
6
7
8
9
10
11


Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les régle-
mentations du pays avant d’emprunter une voie
publique non revêtue.

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.

Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.

Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.

Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.

Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.

Toujours conduire en gardant les mains sur le
guidon et les pieds sur les repose-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces ty-
pes de terrain.

Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse excessi-
ve.

Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.

Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son

1-3
1
2
3
4
5
6
7
8
9
10
11

poids vers l’avant du véhicule. Ne jamais donner
trop brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.

Toujours recourir aux techniques de descente et
de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.

Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est décri-
te dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.

Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Si le VTT cale ou recule, recourir àla technique spéciale de freinage décrite dans
ce manuel. Descendre du côté amont du véhicu-
le ou, si le VTT est dirigé droit vers l’amont, des-
cendre d’un des côtés. Tourner le VTT et
l’enfourcher, en suivant le procédé décrit dans
ce manuel.

Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.

Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus. Re-
courir aux techniques de traversée d’obstacles
décrites dans ce manuel.

Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le patina-
ge ou le glissement en s’exerçant à faible vites-
se sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.

Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de
freinage. Tester les freins après avoir roulé dans

1-4
1
2
3
4
5
6
7
8
9
10
11

de l’eau. Si nécessaire, les actionner plusieurs
fois pour que le frottement sèche les garnitures.

Toujours utiliser les pneus de la taille et du type
spécifiés dans ce manuel.

Toujours maintenir la pression de gonflage des
pneus recommandée dans ce manuel.

Ne jamais modifier un VTT en montant ou utili-
sant incorrectement des accessoires.

Ne pas dépasser la capacité de charge détermi-
née pour le VTT. Le chargement doit être cor-
rectement distribué sur le véhicule et bien
attaché. Réduire la vitesse et suivre les instruc-
tions données dans ce manuel pour transporter
un chargement ou tirer une remorque. Prévoir
une plus grande distance de freinage.
SUPERVISION DES ENFANTS LORS DE LEUR
APPRENTISSAGE DE LA CONDUITE DU VTT
AVERTISSEMENT

FWB00080
Ne jamais permettre à un enfant de conduire
un VTT sans la surveillance étroite d’un adulte
(un enfant de moins de 6 ans ne doit pas con-
duire ce VTT, même sous surveillance d’un
adulte).
Intervenir sans tarder dès que l’enfant dépasse
ses compétences de conduite, et si nécessai-re, tirer sur la longe pour couper le moteur.
Si l’enfant roule trop vite pour ses compéten-
ces ou si le terrain est trop difficile, il ou elle ris-
que de perdre le contrôle du VTT et d’avoir un
accident.
Familiariser l’enfant progressivement à tout
nouveau terrain, et veiller à ce que le degré de
difficulté du terrain soit adapté à ses aptitudes.
L’adulte doit assumer la responsabilité de l’utilisa-
tion correcte du VTT par l’enfant. L’enfant doit pou-
voir se fier au jugement de l’adulte en ce qui
concerne sa motricité, sa compétence et son équi-
pement, ainsi que la taille adaptée du véhicule et
le degré de difficulté du terrain.
Il faut avoir la certitude que l’enfant soit en
mesure d’apprendre à conduire.
La première responsabilité qui incombe aux pa-
rents est de juger si l’enfant possède la force, l’ap-
titude et le discernement nécessaires à
l’apprentissage de la conduite en sécurité d’un
VTT. Il convient d’évaluer l’enfant avant chaque
utilisation du véhicule. Il ne faut en aucun cas per-
mettre à un enfant trop fatigué ou distrait de con-
duire son véhicule.

1-5
1
2
3
4
5
6
7
8
9
10
11

L’enfant doit avoir bénéficié d’un apprentissa-
ge adéquat.
L’enfant devrait suivre des cours de conduite certi-
fiés. Le parent doit ensuite parfaire la formation de
l’enfant, ce qui implique donc qu’il maîtrise lui-
même les techniques de conduite correctes. Par-
courir page par page le Manuel du propriétaire
avec l’enfant en veillant à ce qu’il ou elle compren-
ne bien comment conduire le VTT correctement.
Veiller à ce que l’enfant porte la tenue de pro-
tection complète.
L’enfant doit toujours porter un casque de moto
homologué et bien adapté à sa taille. L’enfant doit
également porter la tenue de protection décrite
dans le chapitre Conduite du VTT de ce manuel.
Sélectionner judicieusement un terrain de
conduite.
Choisir un terrain approprié à l’apprentissage de la
conduite. (Voir page 7-9.) Suivre les instructions
données au chapitre Conduite du VTT de ce ma-
nuel. Choisir un grand terrain plat, non recouvert,
dépourvu d’obstacle et d’autres véhicules.
Surveiller toute utilisation du VTT.
Comme tout pilote de moins de 16 ans doit être su-pervisé par un adulte, il convient de surveiller étroi-
tement le jeune à chaque utilisation du VTT. Être
prêt à intervenir immédiatement si le jeune ne suit
pas les instructions de conduite données. Ce VTT
est équipé d’une longe coupe-circuit du moteur,
qui permet à l’adulte de couper le moteur à distan-
ce alors qu’il suit le véhicule à la marche.
LONGE COUPE-CIRCUIT DU MOTEUR
Ce modèle est équipé d’une longe coupe-circuit du
moteur, destinée à l’adulte surveillant la conduite
d’un enfant. Bien veiller à ce que le limiteur de vi-
tesse au guidon soit réglé à une vitesse de marche
à pied avant d’utiliser la longe coupe-circuit. (Voir
page 4-5.)
1. Faire glisser le clip à l’extrémité de la longe
coupe-circuit sous le contacteur d’arrêt du
moteur (bouton noir).
2. Glisser les doigts dans la boucle à l’autre ex-
trémité de la longe.
3. Marcher derrière le VTT, en surveillant atten-
tivement les gestes de l’enfant ainsi que la
voie qu’il ou elle emprunte.
4. Tirer fermement sur la longe afin de couper le
moteur en cas de danger potentiel sur la voie
ou si l’enfant ne roule pas correctement. Com-
me le VTT continuera de rouler quelque peu,
