Page 97 of 124
8-20
1
2
3
4
5
6
78
9
10
11
tourner la vis dans le sens (a), et pour le rédui-
re, la tourner dans le sens (b).
N.B.
Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-
cessionnaire Yamaha.
FBU27071
Contrôle du jeu de câble des gaz
Il convient de contrôler le jeu de câble des gaz auxfréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le jeu de câble des gaz doit être de 1.0–3.0 mm
(0.04–0.12 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et, si nécessaire, le
faire régler par un concessionnaire Yamaha.
FBU24060
Jeu des soupapes
À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1750–1850 tr/mn
1 (a) (b)
1. Garde du levier des gaz
1
Page 98 of 124
8-21
1
2
3
4
5
6
78
9
10
11
dans le tableau des entretiens et graissages pério-
diques.
FBU24090
Contrôle des mâchoires de frein avant
et arrière
Contrôler l’usure des mâchoires de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Chaque
frein est muni d’un indication d’usure. Les indica-
teurs permettent de contrôler l’usure des mâchoi-
res sans devoir démonter les freins. Contrôler
l’usure des mâchoires en vérifiant la position de
l’indicateur d’usure tout en actionnant le frein. Si
une mâchoire de frein est usée au point que l’indi-
cateur touche le trait ou le repère de limite d’usure,
faire remplacer la paire de mâchoires par un con-
cessionnaire Yamaha.
Frein avant
1. Ligne de limite d’usure
2. Indicateur d’usure
1
2
Page 99 of 124
8-22
1
2
3
4
5
6
78
9
10
11
Frein arrière
FBU24330
Réglage de la garde du levier de frein
avant
Il convient de contrôler et, si nécessaire, de régler
la garde du levier de frein aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
N.B.
Il convient de contrôler l’usure des mâchoires de
frein avant de procéder au réglage de la garde du
levier de frein avant.
La garde du levier de frein doit être de 10.0–12.0
mm (0.39–0.47 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :
1. Desserrer le contre-écrou supérieur et serrer
à fond la vis de réglage supérieure.
2. Desserrer le contre-écrou inférieur.
3. Tourner la vis de réglage inférieure dans le
sens (a) pour augmenter la valeur et dans le
sens (b) pour la diminuer.
1. Repère de limite d’usure
2. Indicateur d’usure
1
2
1. Garde du levier de frein
1
Page 100 of 124
8-23
1
2
3
4
5
6
78
9
10
11
4. Serrer le contre-écrou inférieur.
5. Tout en actionnant le frein avant, desserrer la
vis de réglage supérieure jusqu’à ce que la
longueur des câbles inférieur et supérieur soit
identique. Le raccord de câble se place à la
verticale.6. Serrer le contre-écrou supérieur.
AVERTISSEMENT
FWB02080
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
1. Contre-écrou supérieur
2. Vis de réglage supérieure
3. Contre-écrou inférieur
4. Vis de réglage inférieure
1
2
4
3(a)(b)(a)
(b)
1. Raccord de câble1
Page 101 of 124
8-24
1
2
3
4
5
6
78
9
10
11
Yamaha.
FBU24451

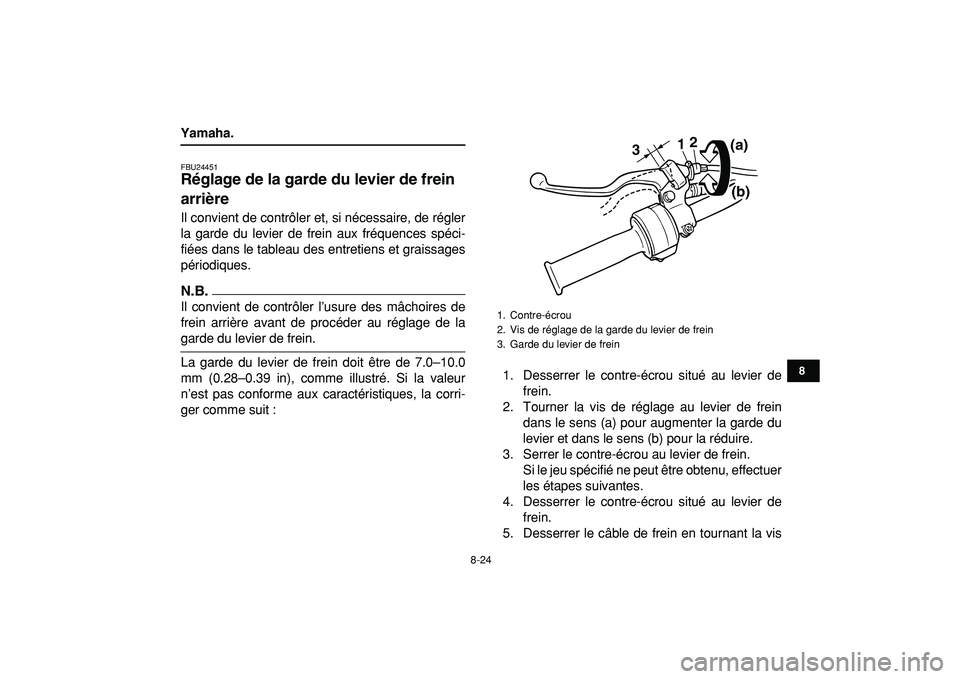

Réglage de la garde du levier de frein
arrière
Il convient de contrôler et, si nécessaire, de régler
la garde du levier de frein aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
N.B.
Il convient de contrôler l’usure des mâchoires de
frein arrière avant de procéder au réglage de la
garde du levier de frein.
La garde du levier de frein doit être de 7.0–10.0
mm (0.28–0.39 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :1. Desserrer le contre-écrou situé au levier de
frein.
2. Tourner la vis de réglage au levier de frein
dans le sens (a) pour augmenter la garde du
levier et dans le sens (b) pour la réduire.
3. Serrer le contre-écrou au levier de frein.
Si le jeu spécifié ne peut être obtenu, effectuer
les étapes suivantes.
4. Desserrer le contre-écrou situé au levier de
frein.
5. Desserrer le câble de frein en tournant la vis
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
3. Garde du levier de frein
312
(a)
(b)
Page 102 of 124
8-25
1
2
3
4
5
6
78
9
10
11
de réglage au levier de frein à fond dans le
sens (a).
6. Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage du câble de frein au
moyeu de roue arrière dans le sens (a), et
pour la réduire, dans le sens (b).
7. Serrer le contre-écrou au levier de frein.
N.B.
Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si le frein arrière
ne fonctionne pas correctement, faire contrôler le
mécanisme intérieur du frein arrière par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02080
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
1. Écrou de réglage de la garde du levier de frein
1
(a)(b)
Page 103 of 124
8-26
1
2
3
4
5
6
78
9
10
11
Yamaha.
FBU24900
Contrôle et lubrification des câbles
Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02130
Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-
rait provoquer un accident ou des blessures.
FBU28702
Contrôle et lubrification des leviers de
frein avant et arrière
Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
FBU24962
Contrôle des roulements de moyeu de
roue
Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
FBU28822
Lubrification des pivots de fusée avant
Lubrifier les pivots de fusées avant aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
Lubrifier les pivots de fusées avant à l’aide d’une Lubrifiant recommandé :
Huile moteur
Lubrifiant recommandé :
Graisse à base de savon au lithium
Page 104 of 124
8-27
1
2
3
4
5
6
78
9
10
11
pompe à graisse.
FBU25102
Lubrification de l’arbre de direction
Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
FBU25121
Batterie
Une batterie mal entretenue se corrodera et se dé-
chargera rapidement. Il faut contrôler le niveau
d’électrolyte, la connexion des câbles de batterie
et le cheminement de la durite de mise à l’air avant
chaque départ et aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
Contrôle du niveau d’électrolyte
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’électrolyte de la batterie.N.B.
Le niveau d’électrolyte doit se situer entre les repè-
res de niveau minimum et maximum.
3. Si le niveau d’électrolyte est égal ou inférieur
au repère de niveau minimum, ajouter de
l’eau distillée jusqu’au repère de niveau maxi-
mum. Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur
Lubrifiant recommandé :
Graisse à base de savon au lithium
