2009 YAMAHA XVS950 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS

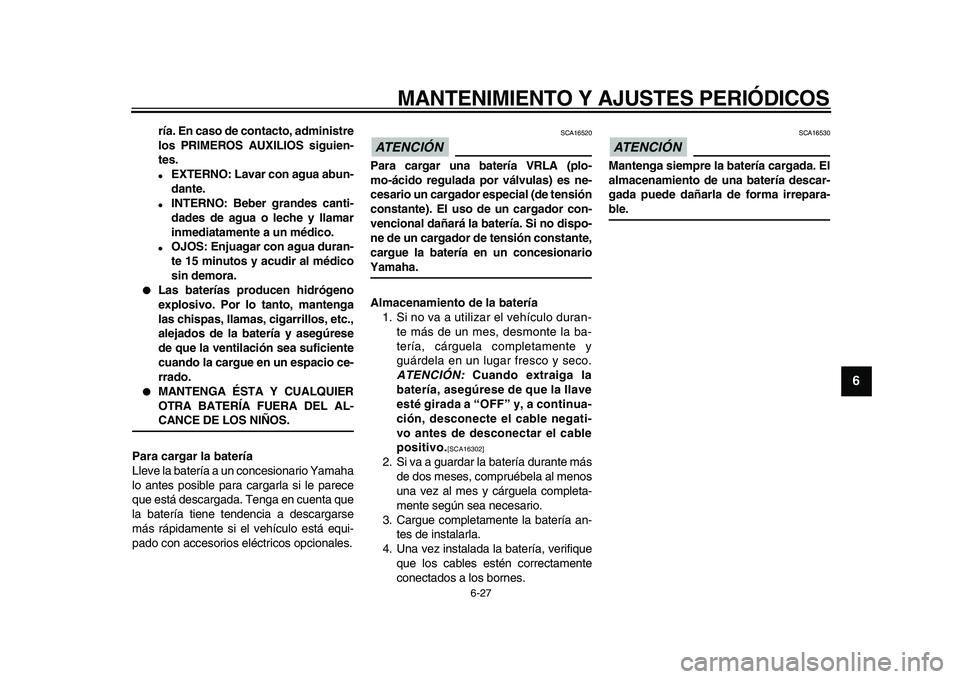

6-27
2
3
4
5
67
8
9

ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.

EXTERNO: Lavar con agua abun-
dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN

SCA16520
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dispo-
ne de un cargador de tensión constante,
cargue la batería en un concesionario
Yamaha.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo duran-
te más de un mes, desmonte la ba-
tería, cárguela completamente y
guárdela en un lugar fresco y seco.
ATENCIÓN:
Cuando extraiga la
batería, asegúrese de que la llave
esté girada a “OFF” y, a continua-
ción, desconecte el cable negati-
vo antes de desconectar el cable
positivo.
[SCA16302]

2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN

SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
✼✥✩✷✺✣✺✣ ✥✪



MANTENIMIENTO Y AJUSTES PERIÓDICOS

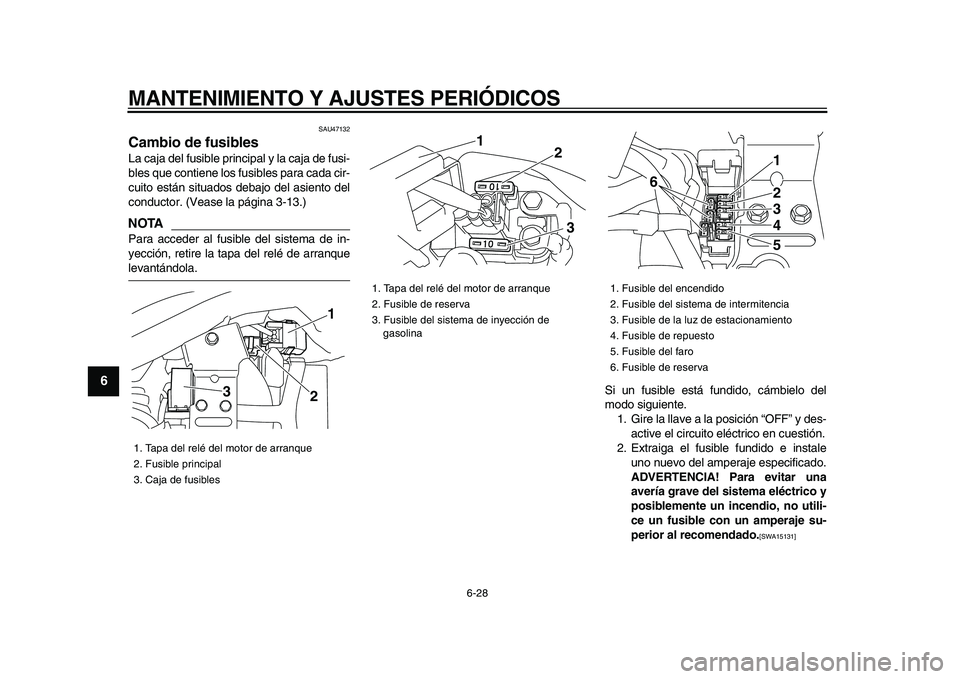

6-28
1
2
3
4
5
6
7
8
9

SAU47132
Cambio de fusibles
La caja del fusible principal y la caja de fusi-
bles que contiene los fusibles para cada cir-
cuito están situados debajo del asiento del
conductor. (Vease la página 3-13.)
NOTA

Para acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranque
levantándola.
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]

1. Tapa del relé del motor de arranque
2. Fusible principal
3. Caja de fusibles
2 31

1. Tapa del relé del motor de arranque
2. Fusible de reserva
3. Fusible del sistema de inyección de
gasolina
3 2
1
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible de la luz de estacionamiento
4. Fusible de repuesto
5. Fusible del faro
6. Fusible de reserva
1
2
3
4
5 6
✼✥✩✷✺✣✺✣ ✥✫



MANTENIMIENTO Y AJUSTES PERIÓDICOS

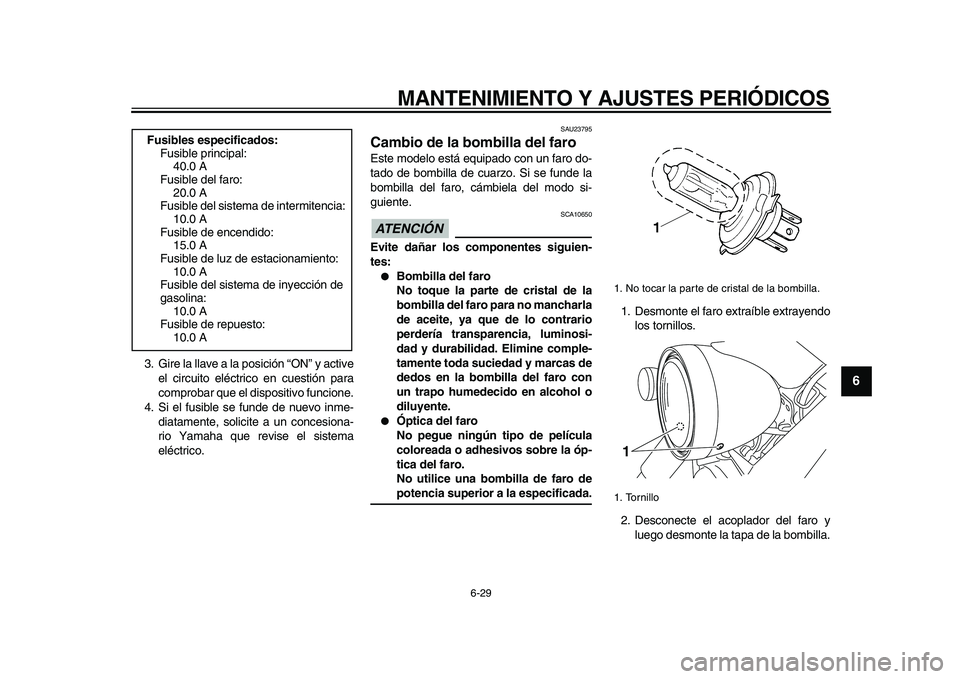

6-29
2
3
4
5
67
8
9

3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU23795
Cambio de la bombilla del faro
Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.
ATENCIÓN

SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.

Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especificada.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
Fusibles especificados:
Fusible principal:
40.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de repuesto:
10.0 A
1. No tocar la parte de cristal de la bombilla.
1. Tornillo
1
✼✥✩✷✺✣✺✣ ✥✬



MANTENIMIENTO Y AJUSTES PERIÓDICOS

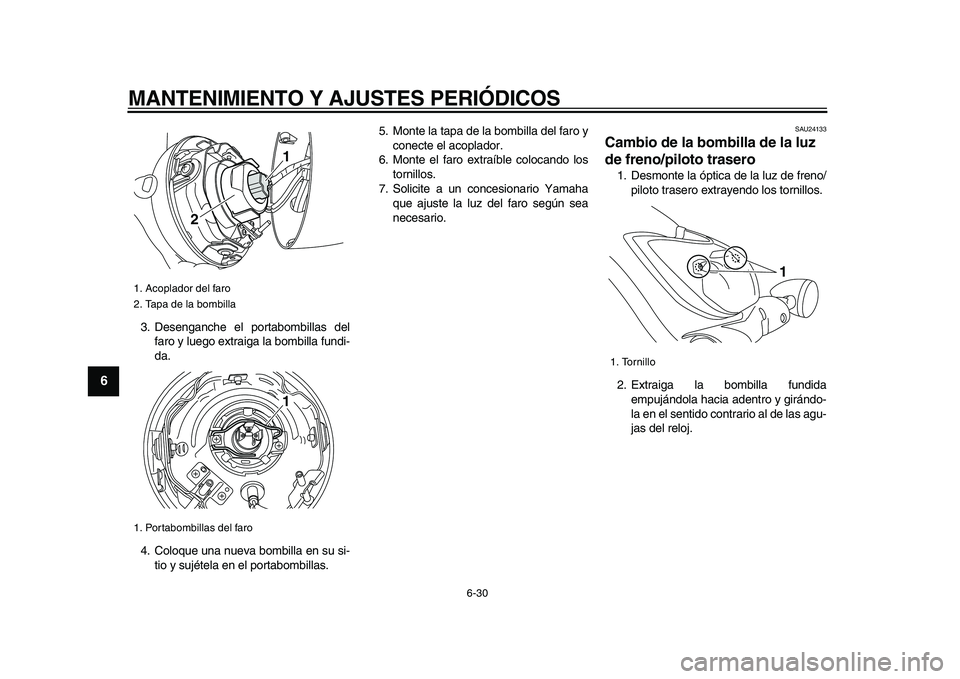

6-30
1
2
3
4
5
6
7
8
9

3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.5. Monte la tapa de la bombilla del faro y
conecte el acoplador.
6. Monte el faro extraíble colocando los
tornillos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24133
Cambio de la bombilla de la luz
de freno/piloto trasero
1. Desmonte la óptica de la luz de freno/
piloto trasero extrayendo los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
1. Acoplador del faro
2. Tapa de la bombilla
1. Portabombillas del faro
1
2
1

1. Tornillo
1
✼✥✩✷✺✣✺✣ ✦✣



MANTENIMIENTO Y AJUSTES PERIÓDICOS

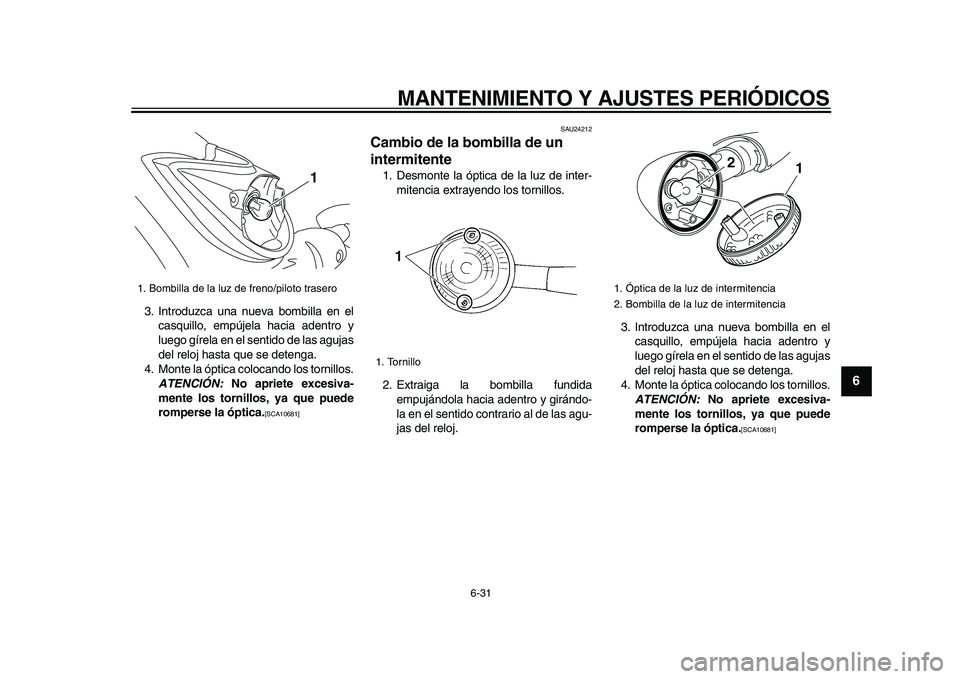

6-31
2
3
4
5
67
8
9

3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN:
No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]

SAU24212
Cambio de la bombilla de un
intermitente
1. Desmonte la óptica de la luz de inter-
mitencia extrayendo los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN:
No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]

1. Bombilla de la luz de freno/piloto trasero
1

1. Tornillo
1. Óptica de la luz de intermitencia
2. Bombilla de la luz de intermitencia
2
1
✼✥✩✷✺✣✺✣ ✦✤



MANTENIMIENTO Y AJUSTES PERIÓDICOS

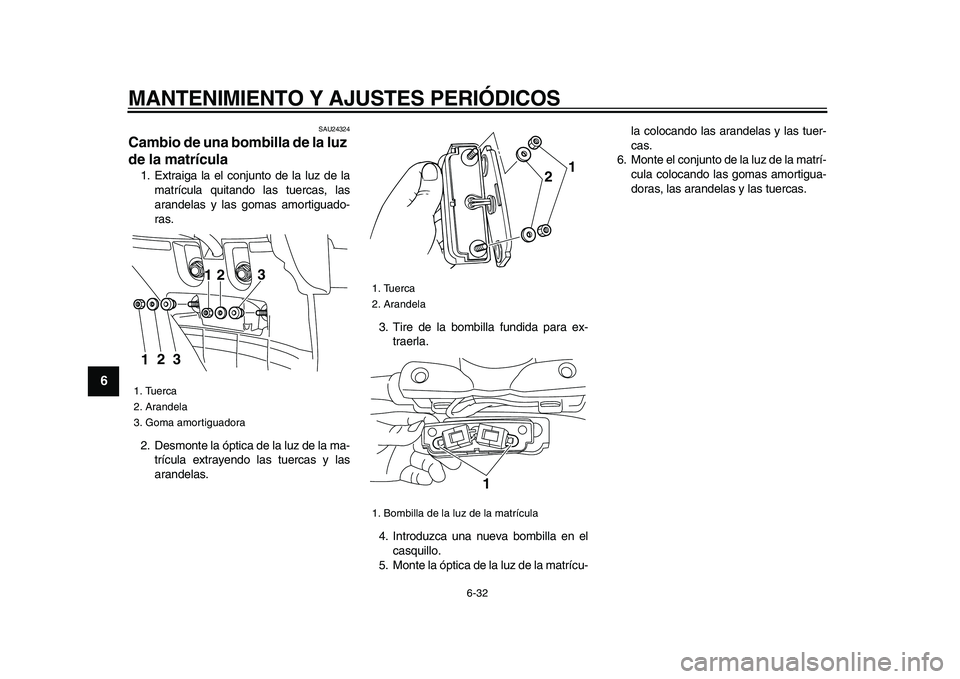

6-32
1
2
3
4
5
6
7
8
9

SAU24324
Cambio de una bombilla de la luz
de la matrícula
1. Extraiga la el conjunto de la luz de la
matrícula quitando las tuercas, las
arandelas y las gomas amortiguado-
ras.
2. Desmonte la óptica de la luz de la ma-
trícula extrayendo las tuercas y las
arandelas.3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte la óptica de la luz de la matrícu-la colocando las arandelas y las tuer-
cas.
6. Monte el conjunto de la luz de la matrí-
cula colocando las gomas amortigua-
doras, las arandelas y las tuercas.
1. Tuerca
2. Arandela
3. Goma amortiguadora
1
2
3
1
3
2

1. Tuerca
2. Arandela
1. Bombilla de la luz de la matrícula
1
2
1
✼✥✩✷✺✣✺✣ ✦✥



MANTENIMIENTO Y AJUSTES PERIÓDICOS

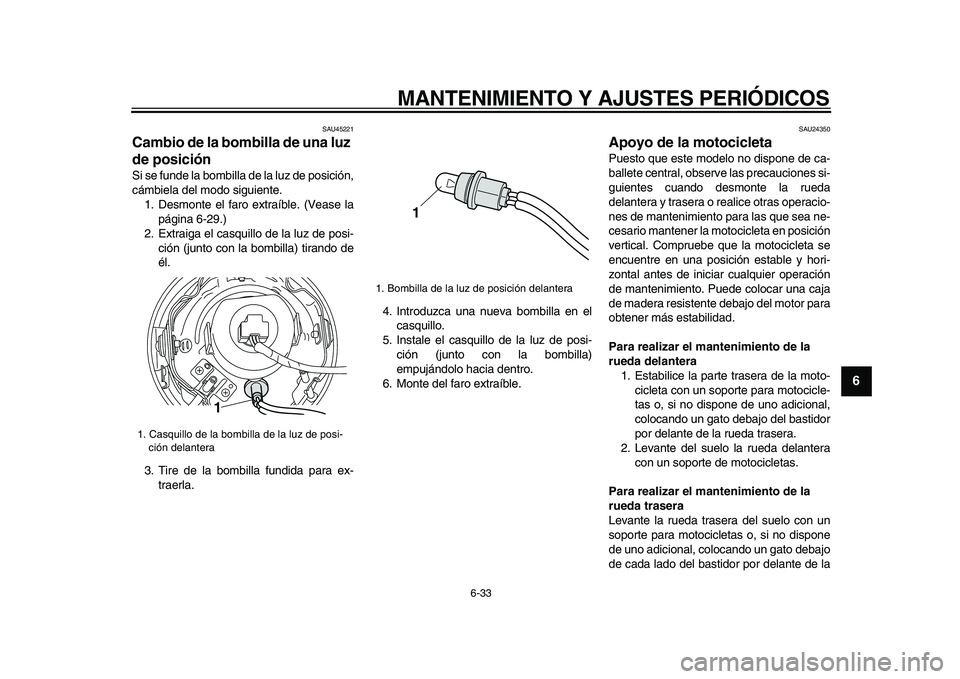

6-33
2
3
4
5
67
8
9

SAU45221
Cambio de la bombilla de una luz
de posición
Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.
1. Desmonte el faro extraíble. (Vease la
página 6-29.)
2. Extraiga el casquillo de la luz de posi-
ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex-
traerla.4. Introduzca una nueva bombilla en el
casquillo.
5. Instale el casquillo de la luz de posi-
ción (junto con la bombilla)
empujándolo hacia dentro.
6. Monte del faro extraíble.
SAU24350
Apoyo de la motocicleta
Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la
rueda delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la
rueda trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajo
de cada lado del bastidor por delante de la

1. Casquillo de la bombilla de la luz de posi-
ción delantera
1

1. Bombilla de la luz de posición delantera
1
✼✥✩✷✺✣✺✣ ✦✦



MANTENIMIENTO Y AJUSTES PERIÓDICOS

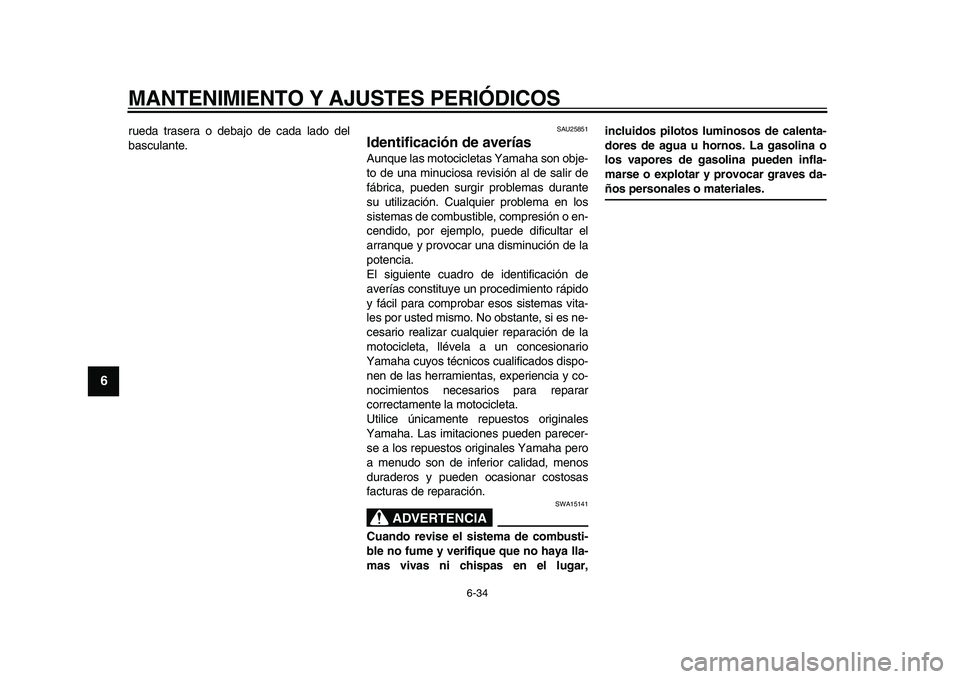

6-34
1
2
3
4
5
6
7
8
9

rueda trasera o debajo de cada lado del
basculante.
SAU25851
Identificación de averías
Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de
averías constituye un procedimiento rápido
y fácil para comprobar esos sistemas vita-
les por usted mismo. No obstante, si es ne-
cesario realizar cualquier reparación de la
motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA

SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
✼✥✩✷✺✣✺✣ ✦✧
