2009 YAMAHA XVS950 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
2
3
4
5
67
8
9

SAU42601

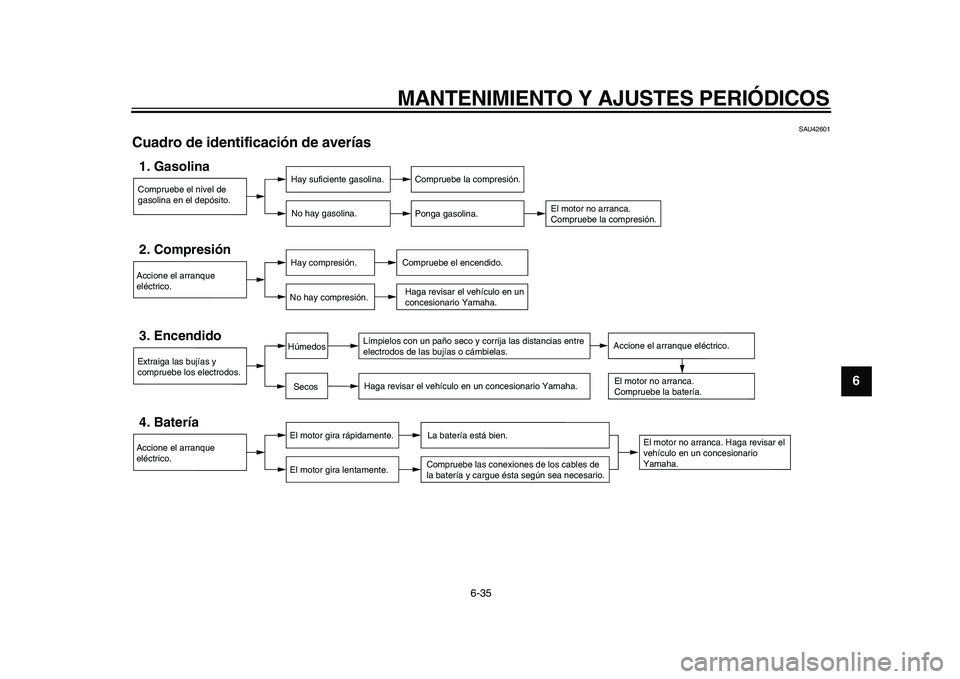

Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
✼✥✩✷✺✣✺✣ ✦



7-1
1
2
3
4
5
6
7
8
9

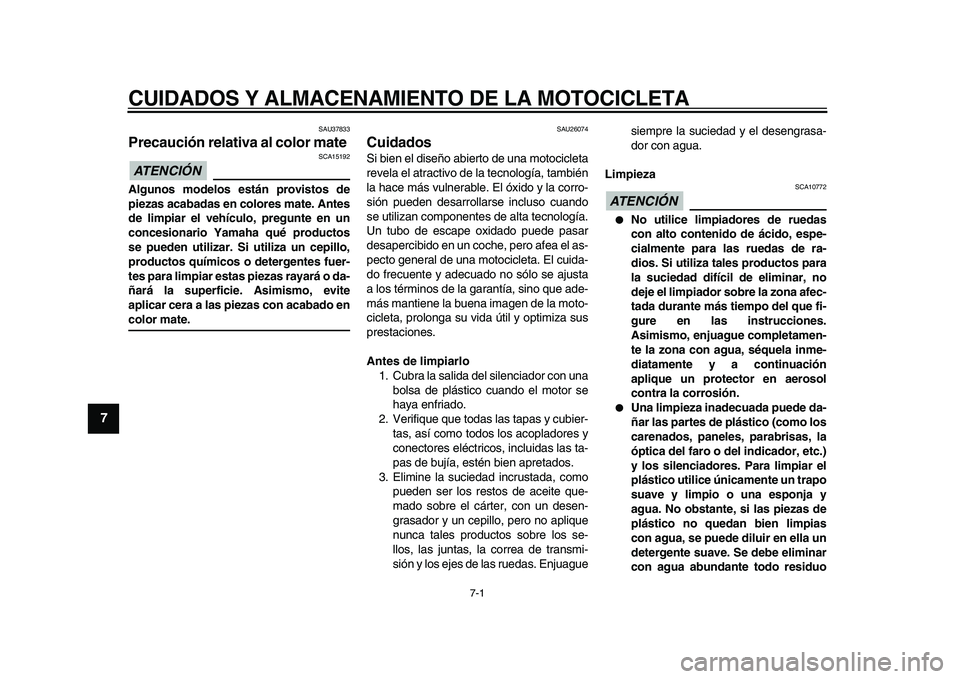

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
SAU37833
Precaución relativa al color mate
ATENCIÓN

SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26074
Cuidados
Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas, la correa de transmi-
sión y los ejes de las ruedas. Enjuaguesiempre la suciedad y el desengrasa-
dor con agua.
Limpieza
ATENCIÓN

SCA10772

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
✼✥✩✷✺✣✺✣ ✤



CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
2
3
4
5
6
78
9

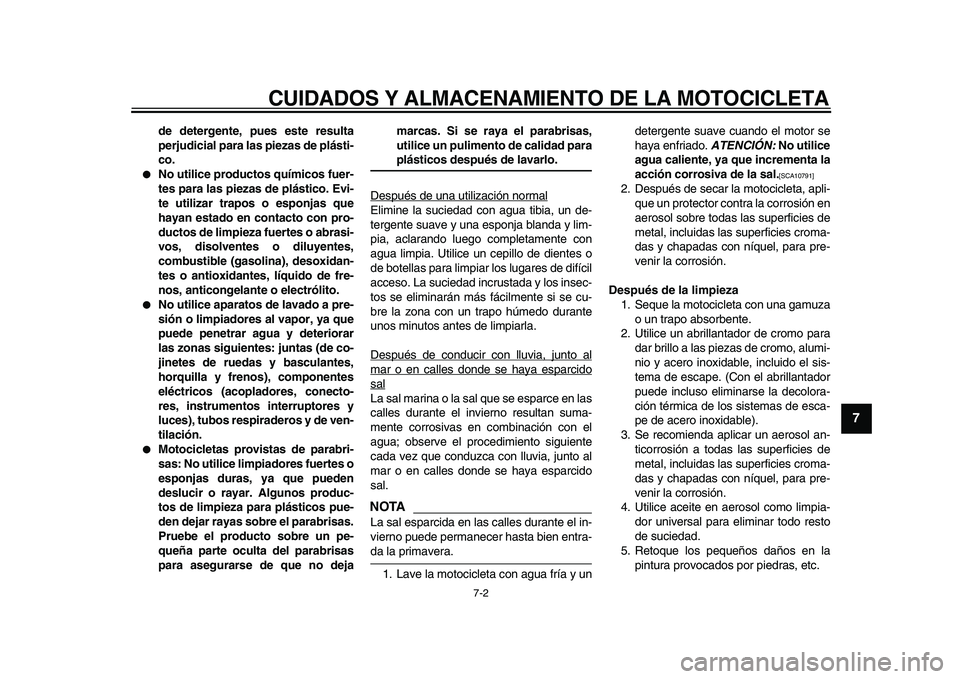

de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-
tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un pe-
queña parte oculta del parabrisas
para asegurarse de que no dejamarcas. Si se raya el parabrisas,
utilice un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto almar o en calles donde se haya esparcidosalLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTA

La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y undetergente suave cuando el motor se
haya enfriado.
ATENCIÓN:
No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]

2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
✼✥✩✷✺✣✺✣ ✥



CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
1
2
3
4
5
6
7
8
9

6. Encere todas las superficies pintadas
y cromadas. Evite el uso de productos
combinados de cera y detergente, mu-
chos de los cuales contienen abrasi-
vos que pueden echar a perder la
pintura o el acabado protector.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA

SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y
los forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN

SCA10950

Aplique aceite en aerosol y cera de
forma moderada, eliminando losexcesos.

No aplique nunca aceite o cera a la
correa de transmisión.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA


Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26281
Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.
ATENCIÓN

SCA10810

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
✼✥✩✷✺✣✺✣ ✦



CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
2
3
4
5
6
78
9

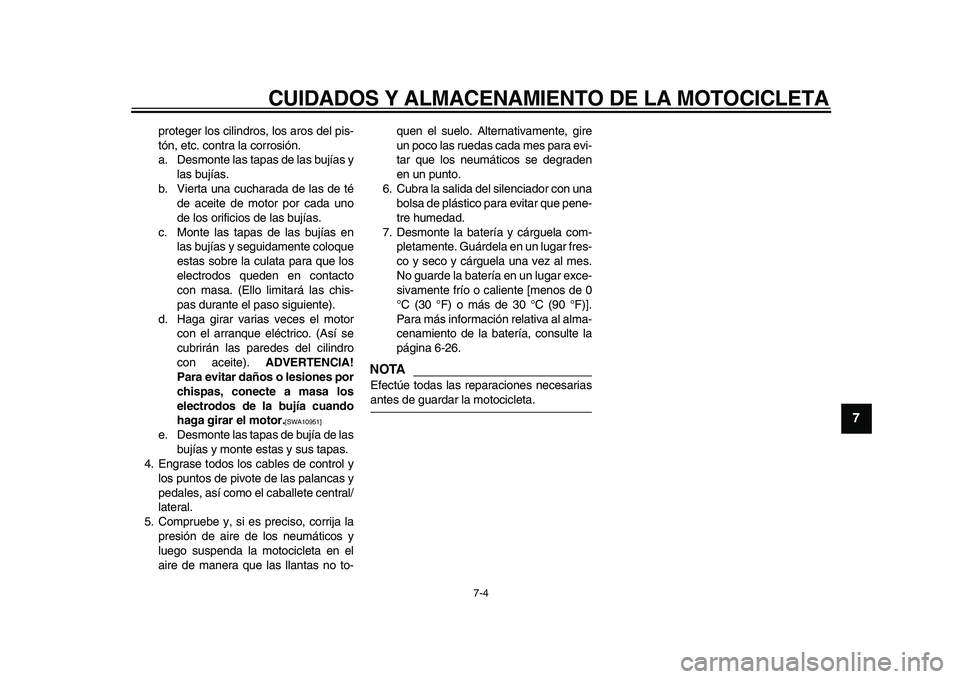

proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite).
ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]

e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-26.
NOTA

Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
✼✥✩✷✺✣✺✣ ✧



8-1
1
2
3
4
5
6
7
8
9

ESPECIFICACIONES
SAU2633T
Dimensiones:
Longitud total:
2435 mm (95.9 in)
Anchura total:
1000 mm (39.4 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento:
675 mm (26.6 in)
Distancia entre ejes:
1685 mm (66.3 in)
Holgura mínima al suelo:
145 mm (5.71 in)
Radio de giro mínimo:
3500 mm (137.8 in)
Peso:
Con aceite y combustible:
278.0 kg (613 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
2 cilindros en V
Cilindrada:
942.0 cm
3

Calibre
×
Carrera:
85.0
×
83.0 mm (3.35
×
3.27 in)
Relación de compresión:
9.00 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE 10W-30 o SAE 10W-40 o SAE
10W-50 o SAE 15W-40 o SAE 20W-40 o
SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Tipo / cantidad:
ACW35/1
Bujía(s):
Fabricante/modelo:
NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
72/43 (1.674)
Sistema de reducción secundaria:
Correa de transmisión
Relación de reducción secundaria:
70/30 (2.333)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
46/15 (3.067)
2a:
33/16 (2.063)
3a:
30/19 (1.579)
4a:
34/27 (1.259)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
✼✥✩✷✺✣✺✣ ✤



ESPECIFICACIONES
8-2
2
3
4
5
6
7
89

5a:
25/24 (1.042)
Chasis:
Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
32.10 °
Base del ángulo de inclinación:
145.0 mm (5.71 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
130/70-18M/C 63H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721 J
Fabricante/modelo:
DUNLOP/D404F
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
170/70B16M/C 75H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G722 J
Fabricante/modelo:
DUNLOP/K555
Carga:
Carga máxima:
210 kg (463 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Condiciones de carga:
90–210 kg (198–463 lb)
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT3.50
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16M/C x MT4.50
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencilloOperación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135.0 mm (5.31 in)
Suspensión trasera:
Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
110.0 mm (4.33 in)
Sistema eléctrico:
Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
✼✥✩✷✺✣✺✣ ✥



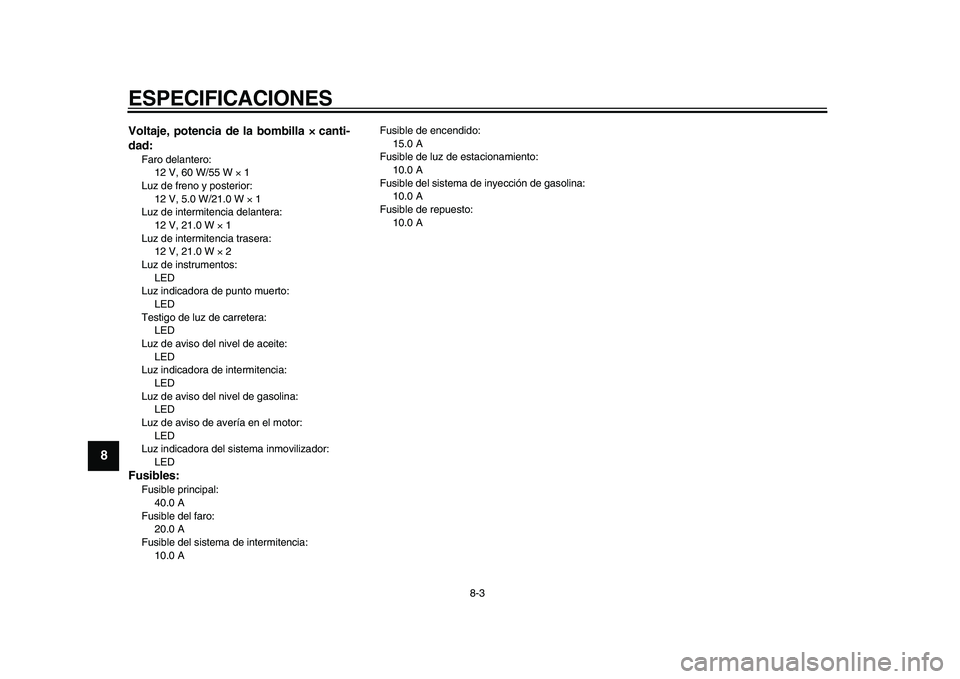

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9

Voltaje, potencia de la bombilla
×× × ×
canti-
dad:
Faro delantero:
12 V, 60 W/55 W
×
1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 21.0 W
×
1
Luz de intermitencia trasera:
12 V, 21.0 W
×
2
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 AFusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto:
10.0 A
✼✥✩✷✺✣✺✣ ✦
