2009 YAMAHA XVS950 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS

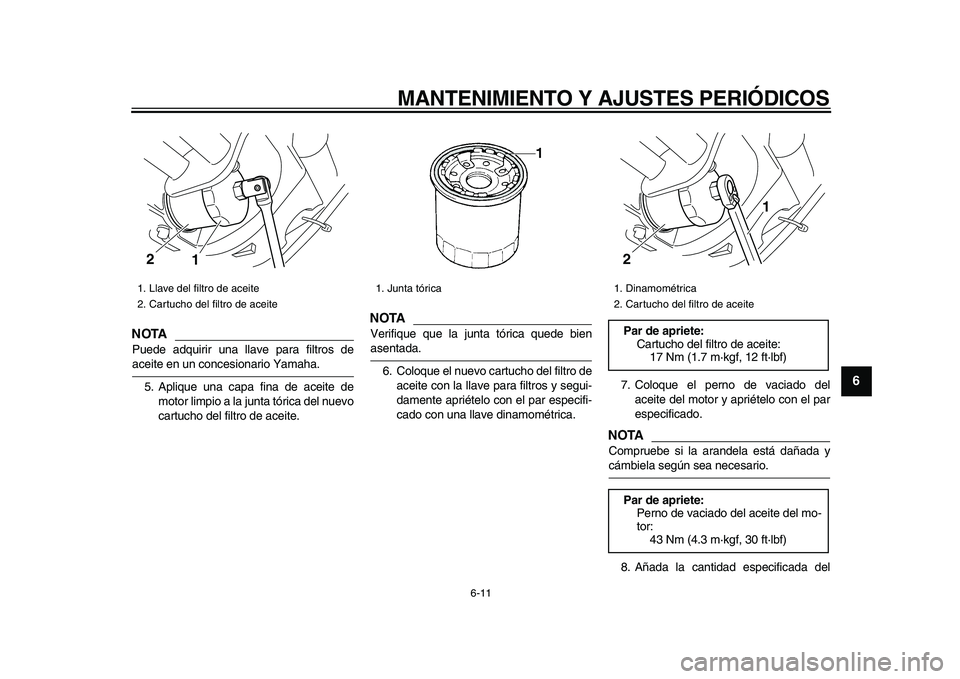

6-11
2
3
4
5
67
8
9
NOTA

Puede adquirir una llave para filtros de
aceite en un concesionario Yamaha.
5. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTA

Verifique que la junta tórica quede bien
asentada.
6. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.7. Coloque el perno de vaciado del
aceite del motor y apriételo con el par
especificado.
NOTA

Compruebe si la arandela está dañada y
cámbiela según sea necesario.
8. Añada la cantidad especificada del
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1 2

1. Junta tórica
1. Dinamométrica
2. Cartucho del filtro de aceite
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de vaciado del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 30 ft·lbf)
1
2
✼✥✩✷✺✣✺✣ ✤✤



MANTENIMIENTO Y AJUSTES PERIÓDICOS

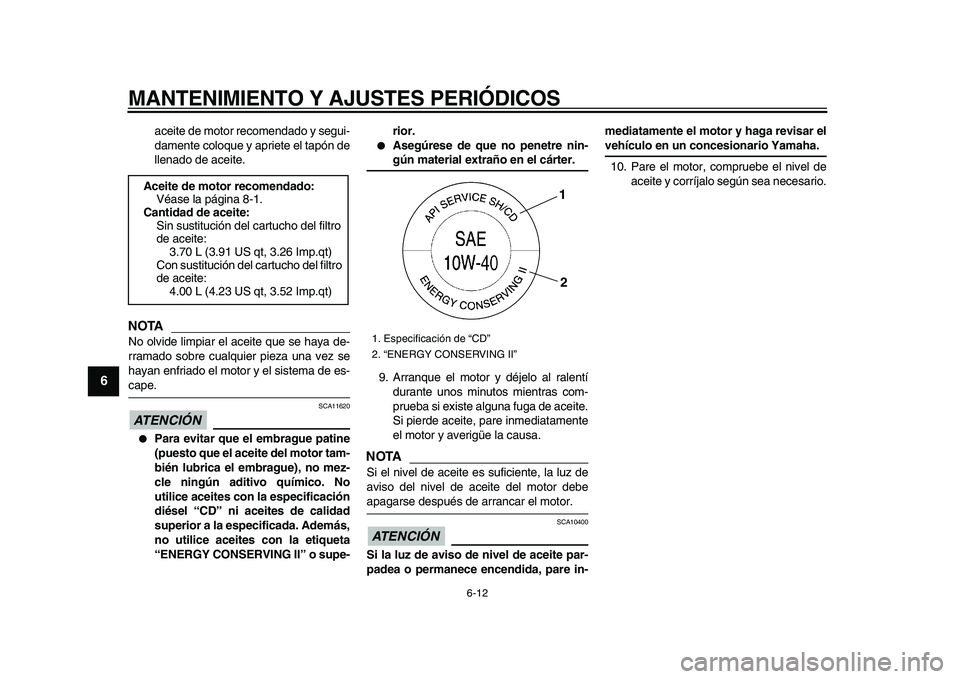

6-12
1
2
3
4
5
6
7
8
9

aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTA

No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN

SCA11620

Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-rior.

Asegúrese de que no penetre nin-
gún material extraño en el cárter.
9. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTA

Si el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.
ATENCIÓN

SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-mediatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.
10. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)

1. Especificación de “CD”
2. “ENERGY CONSERVING II”
1
2
✼✥✩✷✺✣✺✣ ✤✥



MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
2
3
4
5
67
8
9

SAU47080
Cambio del filtro de aire
Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
Para cambiar el filtro de aire
1. Desmonte la cubierta de la caja del fil-
tro de aire quitando los pernos.
2. Extraiga el filtro de aire.3. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCIÓN:
Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.

[SCA10481]

4. Monte la cubierta de la caja del filtro de
aire colocando los pernos.
SAU44734
Comprobación del ralentí del
motor
Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
1. Perno
2. Cubierta de la caja del filtro de aire
12
1

1. Filtro de aire
1

Ralentí del motor:
950–1050 r/min
✼✥✩✷✺✣✺✣ ✤✦



MANTENIMIENTO Y AJUSTES PERIÓDICOS

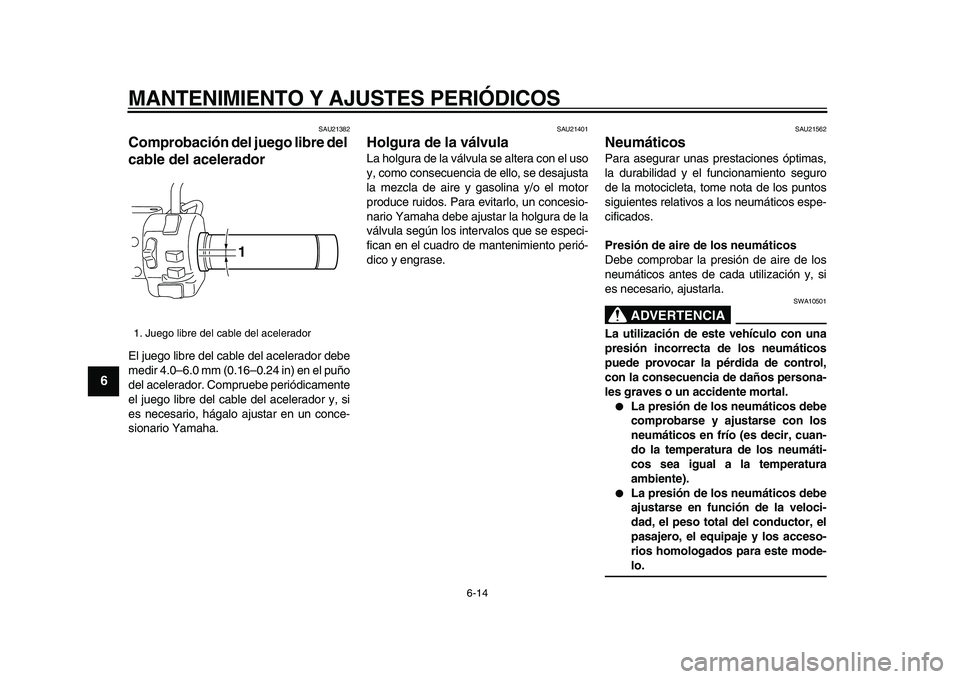

6-14
1
2
3
4
5
6
7
8
9

SAU21382
Comprobación del juego libre del
cable del acelerador
El juego libre del cable del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21562
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA

SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
1. Juego libre del cable del acelerador
1
✼✥✩✷✺✣✺✣ ✤✧



MANTENIMIENTO Y AJUSTES PERIÓDICOS

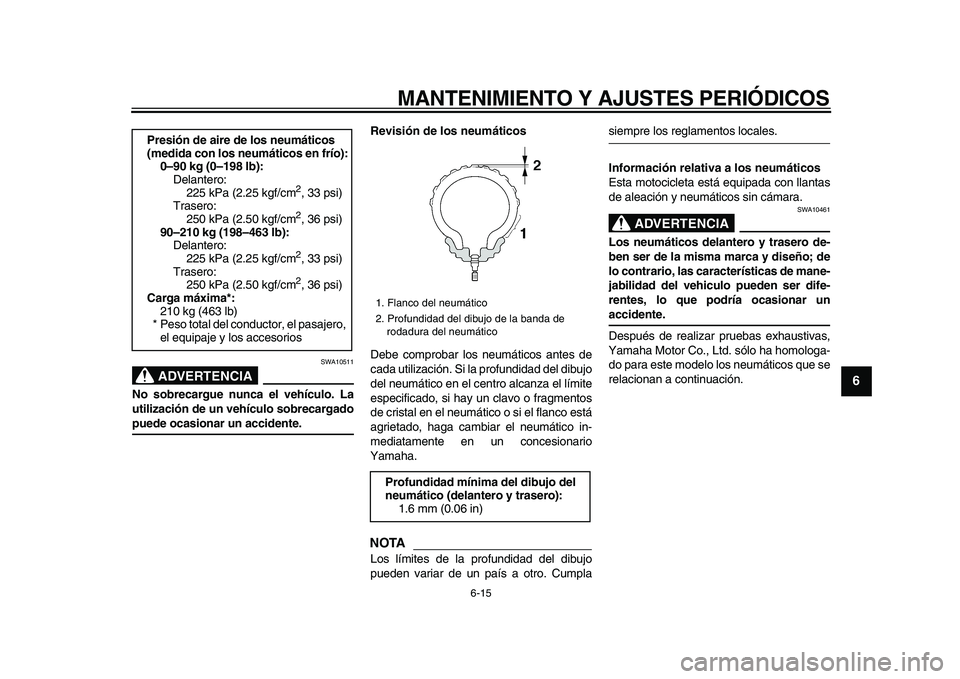

6-15
2
3
4
5
67
8
9
ADVERTENCIA

SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA

Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara.
ADVERTENCIA

SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar un
accidente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
90–210 kg (198–463 lb):
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Carga máxima*:
210 kg (463 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
✼✥✩✷✺✣✺✣ ✤



MANTENIMIENTO Y AJUSTES PERIÓDICOS

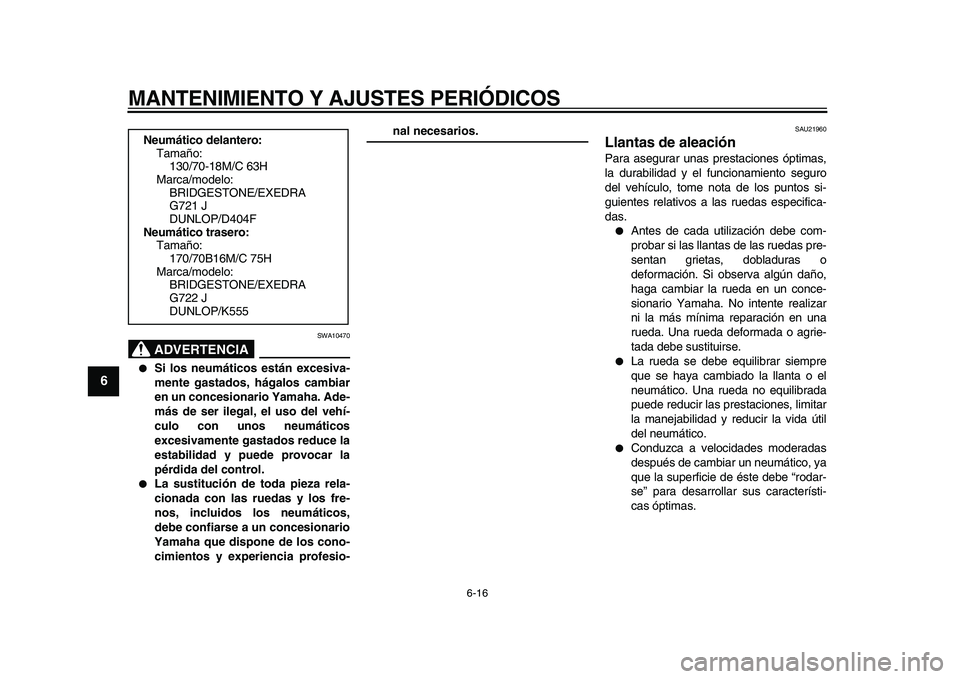

6-16
1
2
3
4
5
6
7
8
9
ADVERTENCIA

SWA10470

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehí-
culo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la
pérdida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los fre-
nos, incluidos los neumáticos,
debe confiarse a un concesionario
Yamaha que dispone de los cono-
cimientos y experiencia profesio-
nal necesarios.
SAU21960
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.

Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
Neumático delantero:
Tamaño:
130/70-18M/C 63H
Marca/modelo:
BRIDGESTONE/EXEDRA
G721 J
DUNLOP/D404F
Neumático trasero:
Tamaño:
170/70B16M/C 75H
Marca/modelo:
BRIDGESTONE/EXEDRA
G722 J
DUNLOP/K555
✼✥✩✷✺✣✺✣ ✤✩



MANTENIMIENTO Y AJUSTES PERIÓDICOS

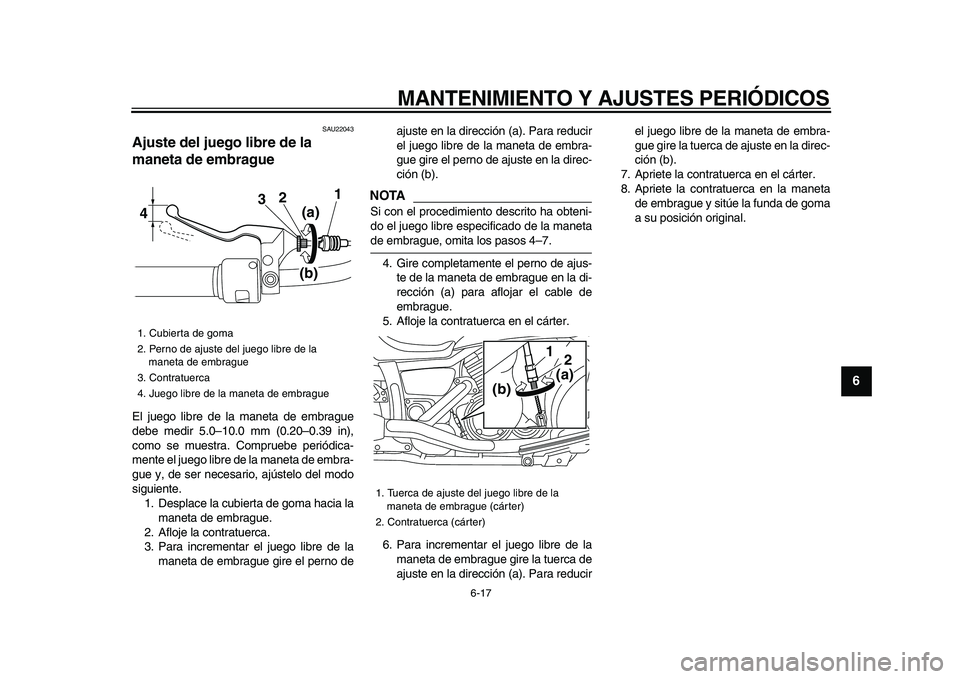

6-17
2
3
4
5
67
8
9

SAU22043
Ajuste del juego libre de la
maneta de embrague
El juego libre de la maneta de embrague
debe medir 5.0–10.0 mm (0.20–0.39 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague gire el perno deajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTA

Si con el procedimiento descrito ha obteni-
do el juego libre especificado de la maneta
de embrague, omita los pasos 4–7.
4. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
5. Afloje la contratuerca en el cárter.
6. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducirel juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca en el cárter.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
1. Cubierta de goma
2. Perno de ajuste del juego libre de la
maneta de embrague
3. Contratuerca
4. Juego libre de la maneta de embrague
21
3
4
(a)
(b)

1. Tuerca de ajuste del juego libre de la
maneta de embrague (cárter)
2. Contratuerca (cárter)
1
2(a)
(b)
✼✥✩✷✺✣✺✣ ✤✪



MANTENIMIENTO Y AJUSTES PERIÓDICOS

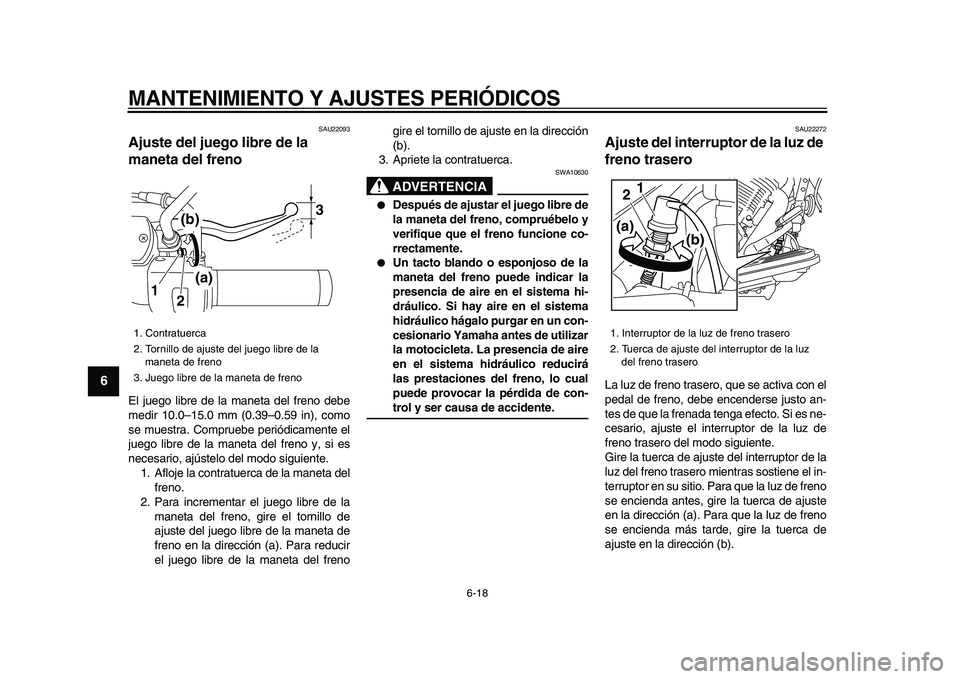

6-18
1
2
3
4
5
6
7
8
9

SAU22093
Ajuste del juego libre de la
maneta del freno
El juego libre de la maneta del freno debe
medir 10.0–15.0 mm (0.39–0.59 in), como
se muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno, gire el tornillo de
ajuste del juego libre de la maneta de
freno en la dirección (a). Para reducir
el juego libre de la maneta del frenogire el tornillo de ajuste en la dirección
(b).
3. Apriete la contratuerca.
ADVERTENCIA

SWA10630

Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.

Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-
trol y ser causa de accidente.
SAU22272
Ajuste del interruptor de la luz de
freno trasero
La luz de freno trasero, que se activa con el
pedal de freno, debe encenderse justo an-
tes de que la frenada tenga efecto. Si es ne-
cesario, ajuste el interruptor de la luz de
freno trasero del modo siguiente.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).
1. Contratuerca
2. Tornillo de ajuste del juego libre de la
maneta de freno
3. Juego libre de la maneta de freno
(a)
3
1
2
(b)

1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz
del freno trasero
1
2
(a)
(b)
✼✥✩✷✺✣✺✣ ✤✫
