rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.
18. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
19. Monte los paneles.
SAU44322

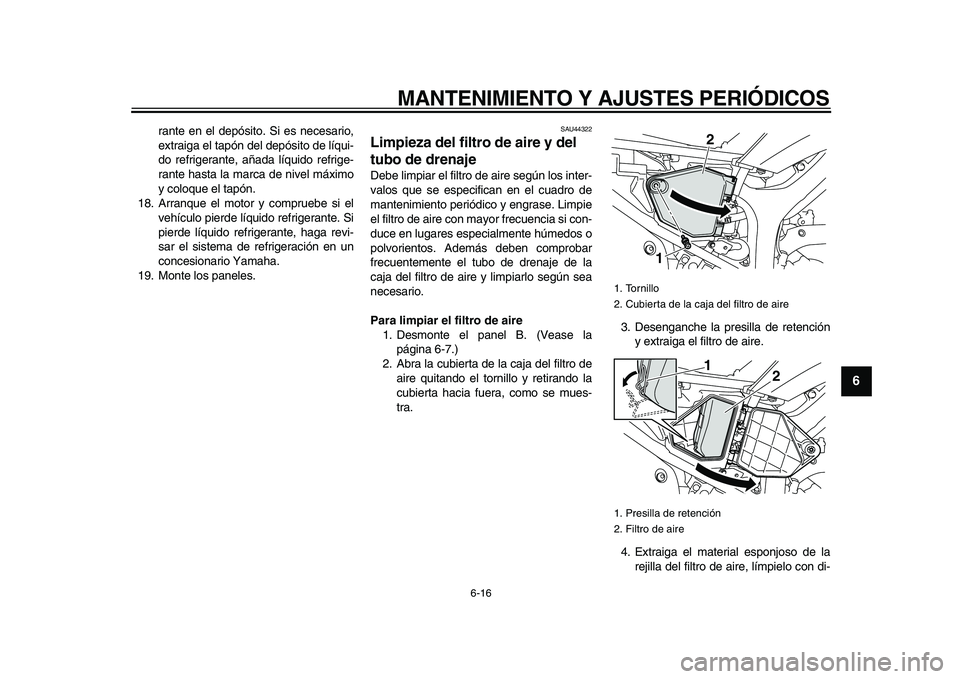

Limpieza del filtro de aire y del
tubo de drenaje
Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Además deben comprobar
frecuentemente el tubo de drenaje de la
caja del filtro de aire y limpiarlo según sea
necesario.
Para limpiar el filtro de aire
1. Desmonte el panel B. (Vease la
página 6-7.)
2. Abra la cubierta de la caja del filtro de
aire quitando el tornillo y retirando la
cubierta hacia fuera, como se mues-
tra.3. Desenganche la presilla de retención
y extraiga el filtro de aire.
4. Extraiga el material esponjoso de la
rejilla del filtro de aire, límpielo con di-
1. Tornillo
2. Cubierta de la caja del filtro de aire
1. Presilla de retención
2. Filtro de aire
2
11
2

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
1
2
3
4
5
6
7
8
9

solvente y seguidamente oprímalo
para eliminar los restos de disolvente.
5. Aplique aceite del tipo recomendado a
toda la superficie del filtro de aire y se-
guidamente oprímalo para eliminar el
exceso de aceite.
NOTA

El material esponjoso debe estar húmedo,
pero sin gotear.
6. Tire del material esponjoso por enci-
ma de la rejilla del filtro de aire.
7. Introduzca el filtro de aire en su caja.
ATENCIÓN:
Verifique que el filtro
de aire esté correctamente asenta-
do en la caja del filtro de aire. El mo-
tor no se debe utilizar nunca sin el
filtro de aire montado; de lo contra-
rio, el o los pistones y/o cilindros
pueden desgastarse excesivamen-
te.
[SCA10481]

8. Coloque la presilla de retención en su
posición original.
9. Cierre la cubierta de la caja del filtro de
aire y coloque el tornillo.
10. Monte el panel.
Para limpiar el tubo de drenaje de la
caja del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo en el fondo de la
caja del filtro de aire.2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.

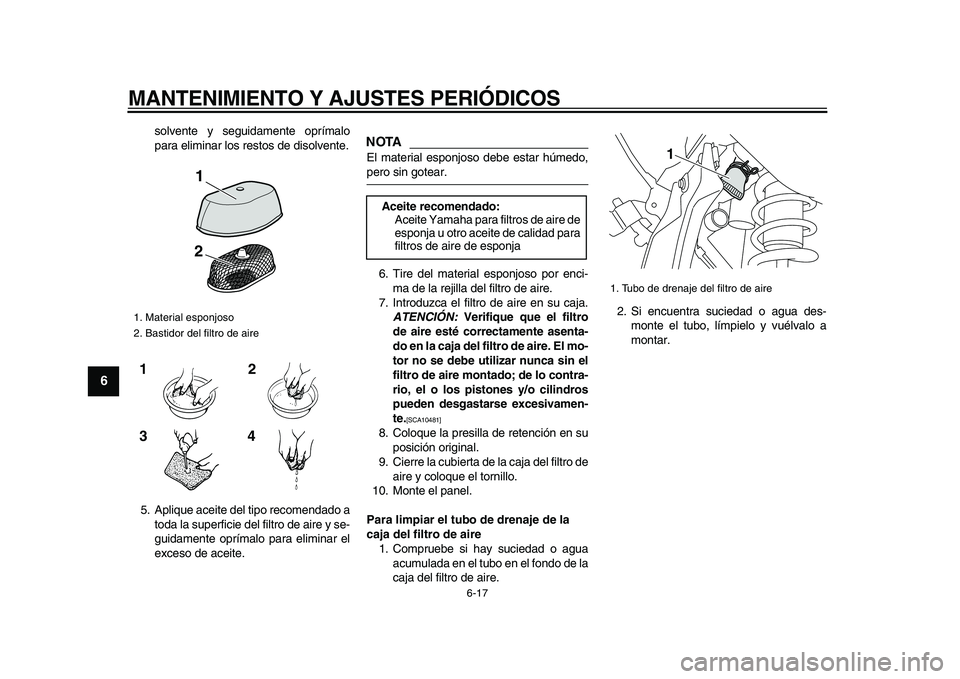

1. Material esponjoso
2. Bastidor del filtro de aire
1
2
12
3
4

Aceite recomendado:
Aceite Yamaha para filtros de aire de
esponja u otro aceite de calidad para
filtros de aire de esponja
1. Tubo de drenaje del filtro de aire
1

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
2
3
4
5
67
8
9

SAU45322

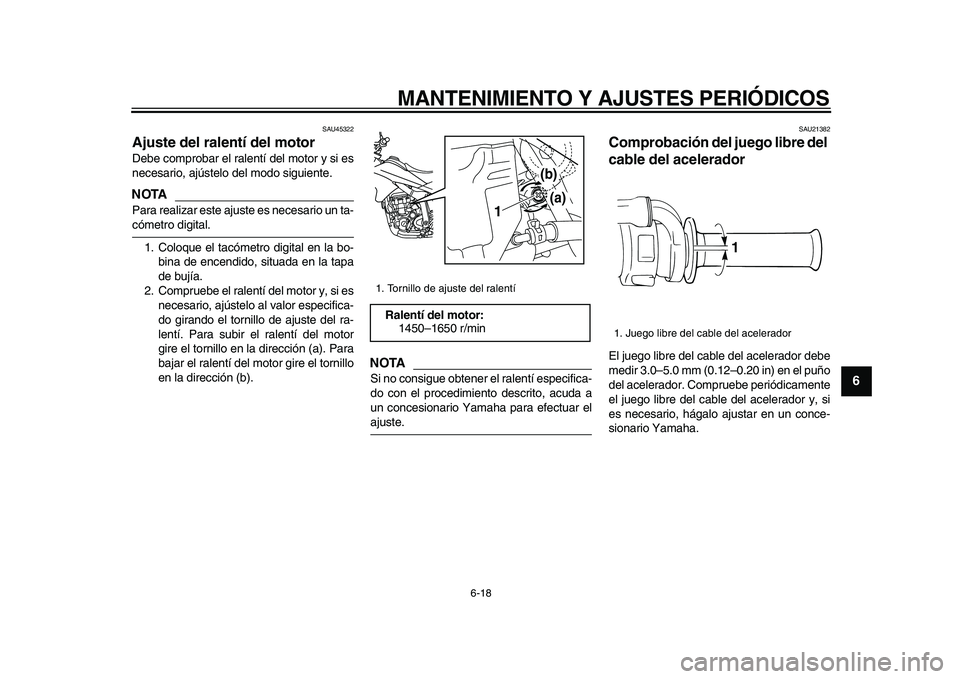

Ajuste del ralentí del motor
Debe comprobar el ralentí del motor y si es
necesario, ajústelo del modo siguiente.
NOTA

Para realizar este ajuste es necesario un ta-
cómetro digital.
1. Coloque el tacómetro digital en la bo-
bina de encendido, situada en la tapa
de bujía.
2. Compruebe el ralentí del motor y, si es
necesario, ajústelo al valor especifica-
do girando el tornillo de ajuste del ra-
lentí. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
NOTA

Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar el
ajuste.
SAU21382
Comprobación del juego libre del
cable del acelerador
El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1450–1650 r/min1
(b)
(a)

1. Juego libre del cable del acelerador
1

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
1
2
3
4
5
6
7
8
9

SAU21401

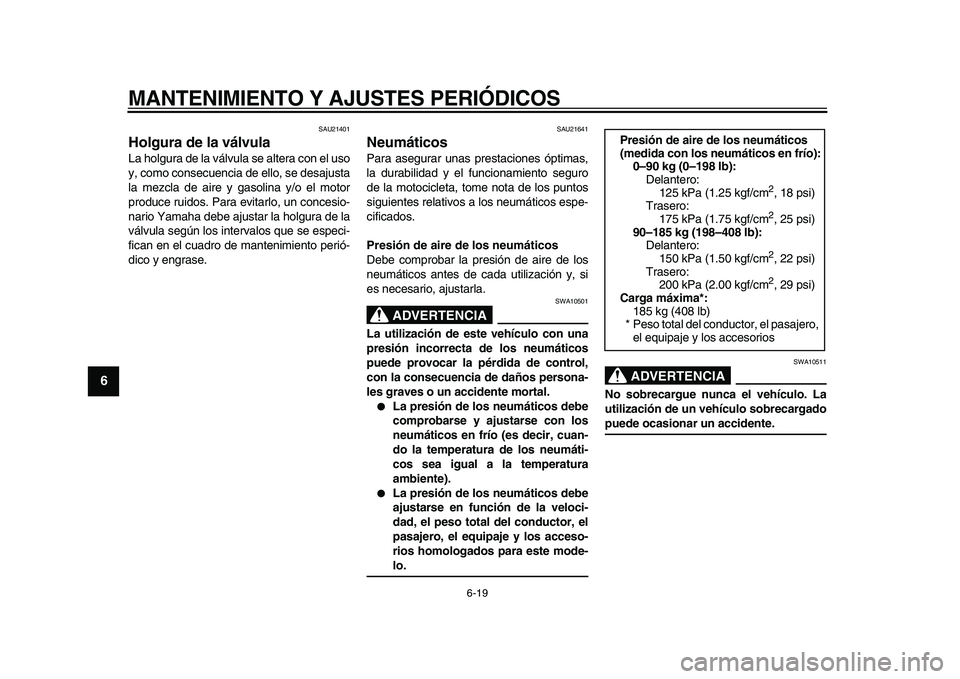

Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21641
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA

SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA

SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
125 kPa (1.25 kgf/cm
2

, 18 psi)
Trasero:
175 kPa (1.75 kgf/cm
2

, 25 psi)
90–185 kg (198–408 lb):
Delantero:
150 kPa (1.50 kgf/cm
2

, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Carga máxima*:
185 kg (408 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
2
3
4
5
67
8
9

Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA

Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con neu-
máticos con cámara.
ADVERTENCIA

SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar un
accidente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA

SWA10570

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.

No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
12

Neumático delantero:
Tamaño:
80/100-21M/C 51P
Marca/modelo:
BRIDGESTONE/TW-301 F
Neumático trasero:
Tamaño:
120/80-18M/C 62P
Marca/modelo:
BRIDGESTONE/TW-302 F

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
1
2
3
4
5
6
7
8
9

en la cámara con mucho cuidado y
cámbiela lo antes posible por un
producto de alta calidad.
SAU21940
Ruedas de radios
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación y si los radios están flojos
o dañados. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.

Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22034

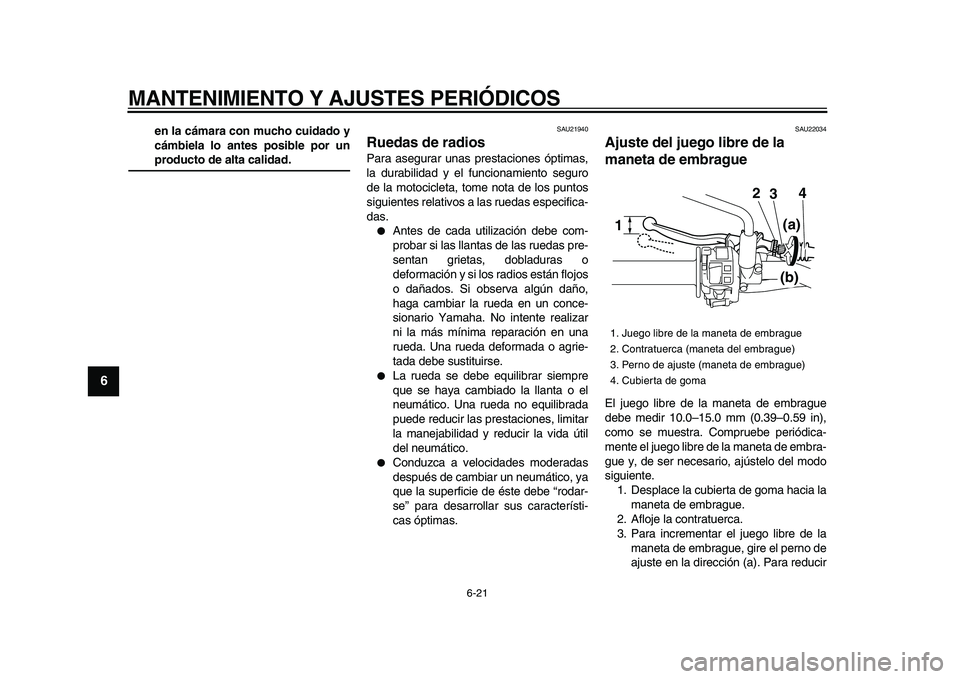

Ajuste del juego libre de la
maneta de embrague
El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducir
1. Juego libre de la maneta de embrague
2. Contratuerca (maneta del embrague)
3. Perno de ajuste (maneta de embrague)
4. Cubierta de goma
3 2
1
(a)(b)
4

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
2
3
4
5
67
8
9

el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTA

Si con el procedimiento descrito ha obteni-
do el juego libre especificado de la maneta
de embrague, omita los pasos 4–7.
4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Afloje la contratuerca hacia abajo del
cable del embrague.
6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca en el cable de
embrague.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
SAU22093

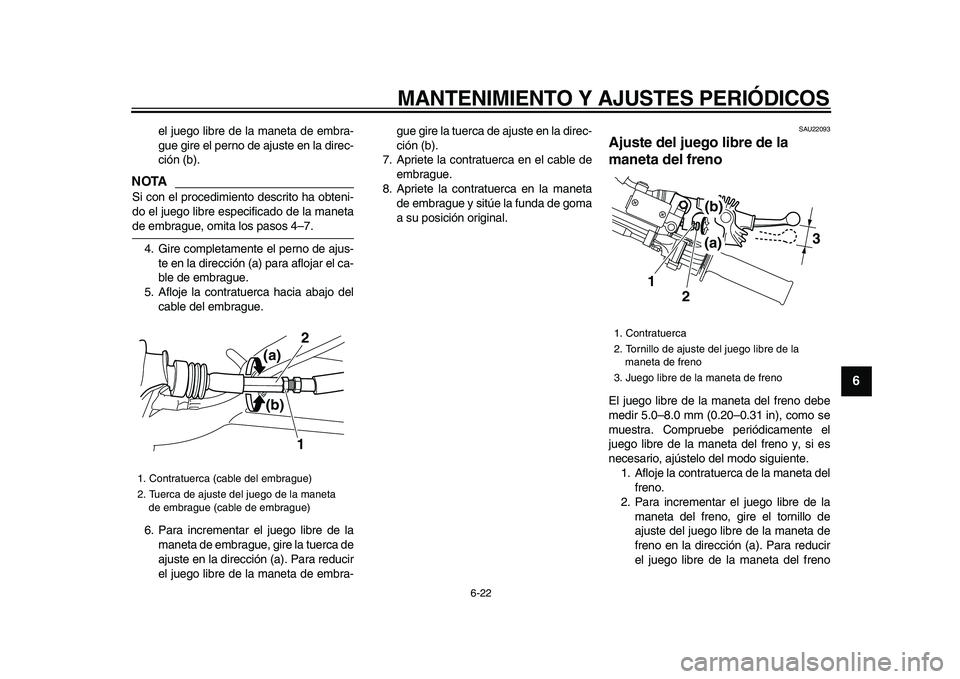

Ajuste del juego libre de la
maneta del freno
El juego libre de la maneta del freno debe
medir 5.0–8.0 mm (0.20–0.31 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno, gire el tornillo de
ajuste del juego libre de la maneta de
freno en la dirección (a). Para reducir
el juego libre de la maneta del freno
1. Contratuerca (cable del embrague)
2. Tuerca de ajuste del juego de la maneta
de embrague (cable de embrague)
12
(a)
(b)

1. Contratuerca
2. Tornillo de ajuste del juego libre de la
maneta de freno
3. Juego libre de la maneta de freno
3
1
2
(b)
(a)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
1
2
3
4
5
6
7
8
9

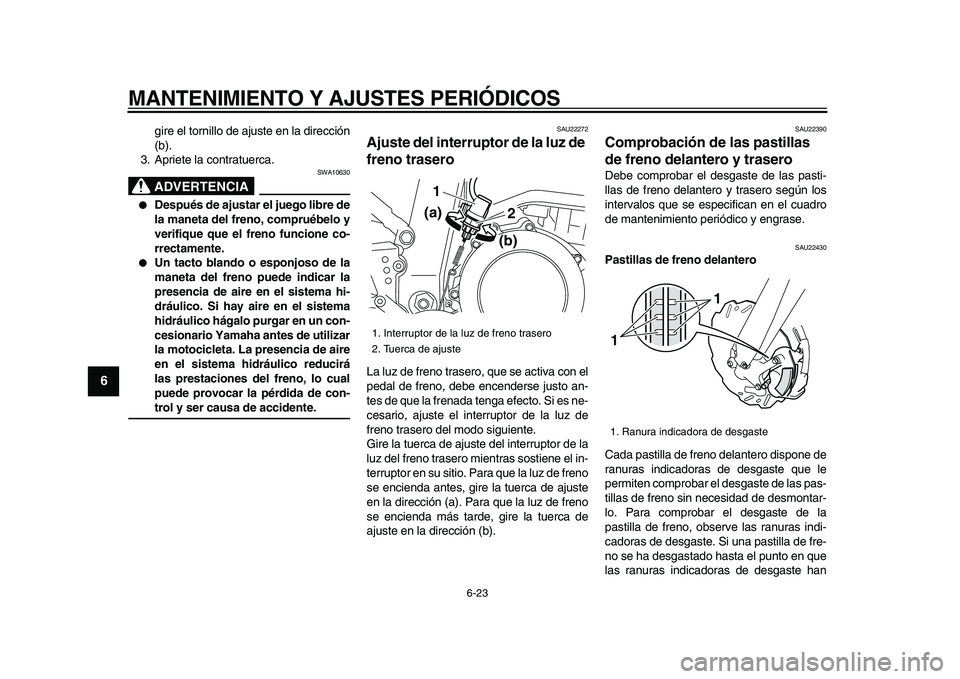

gire el tornillo de ajuste en la dirección
(b).
3. Apriete la contratuerca.
ADVERTENCIA

SWA10630

Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.

Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-
trol y ser causa de accidente.
SAU22272
Ajuste del interruptor de la luz de
freno trasero
La luz de freno trasero, que se activa con el
pedal de freno, debe encenderse justo an-
tes de que la frenada tenga efecto. Si es ne-
cesario, ajuste el interruptor de la luz de
freno trasero del modo siguiente.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).
SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en que
las ranuras indicadoras de desgaste han
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste
1
2(b) (a)
1. Ranura indicadora de desgaste
11
