2009 YAMAHA WR 250R Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-2
2
3
4
5
6
7
89

Relación de engranajes:
1a:
37/14 (2.642)
2a:
29/16 (1.813)
3a:
29/22 (1.318)
4a:
26/25 (1.040)
5a:
24/27 (0.888)
6a:
22/28 (0.786)
Chasis:
Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
26.67 °
Base del ángulo de inclinación:
111.0 mm (4.37 in)
Neumático delantero:
Tipo:
Con cámara
Tamaño:
80/100-21M/C 51P
Fabricante/modelo:
BRIDGESTONE/TW-301 F
Neumático trasero:
Tipo:
Con cámara
Tamaño:
120/80-18M/C 62P
Fabricante/modelo:
BRIDGESTONE/TW-302 F
Carga:
Carga máxima:
185 kg (408 lb)
*

(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
125 kPa (1.25 kgf/cm
2

, 18 psi)
Trasero:
175 kPa (1.75 kgf/cm
2

, 25 psi)
Condiciones de carga:
90–185 kg (198–408 lb)
Delantero:
150 kPa (1.50 kgf/cm
2

, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm 2
, 29 psi)
Rueda delantera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
21x1.60
Rueda trasera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
18x2.15
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derechaLíquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
270.0 mm (10.63 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
270.0 mm (10.63 in)
Sistema eléctrico:
Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 Ah

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9

Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×
canti-
dad:
Faro delantero:
12 V, 60 W/55 W
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1
Luz de la matrícula:
12 V, 5.0 W
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del refrigeran-
te:
LED
Luz de aviso de avería en el motor:
LED

Fusibles:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
7.5 A
Fusible del ventilador del radiador:
7.5 A
Fusible del sistema de inyección de gasolina:
7.5 A
Fusible de repuesto:
7.5 A

9-1
2
3
4
5
6
7
8
9

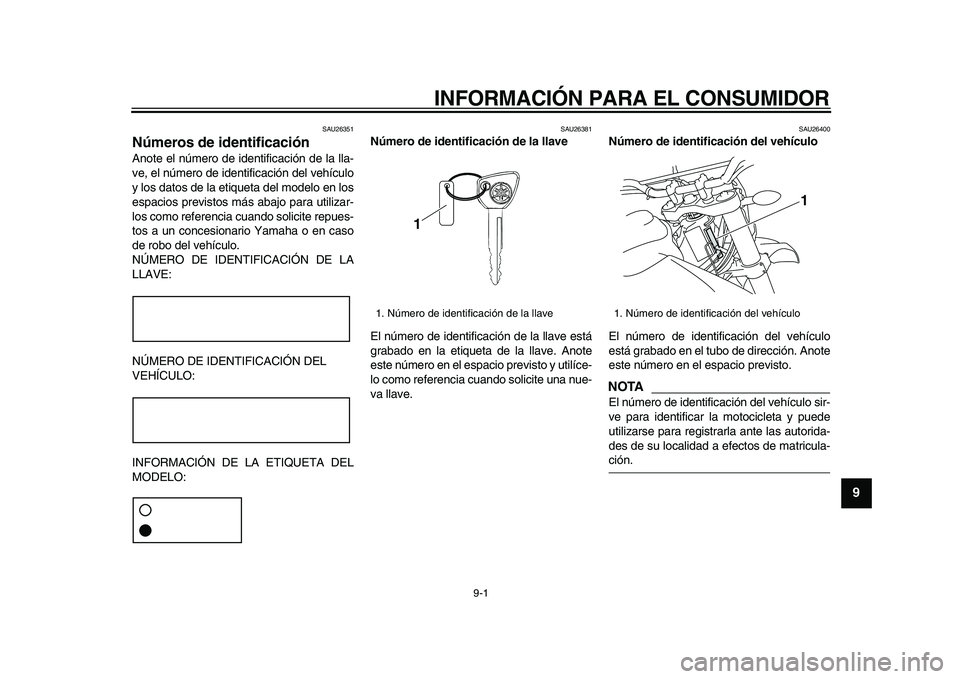

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA

El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
1

1. Número de identificación del vehículo
1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
8
9

SAU26460

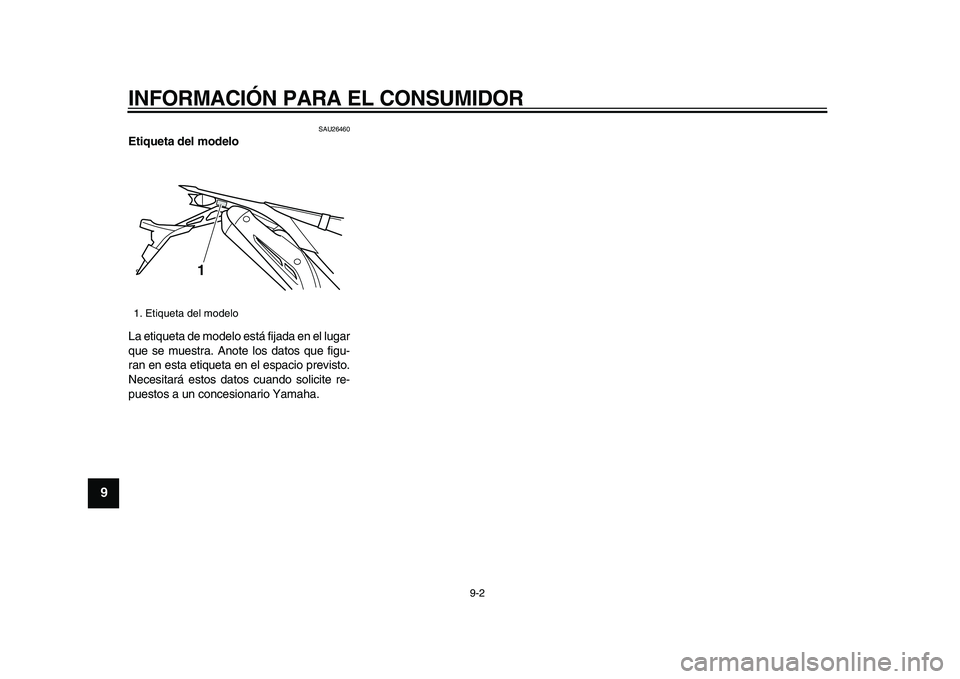

Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Etiqueta del modelo
1

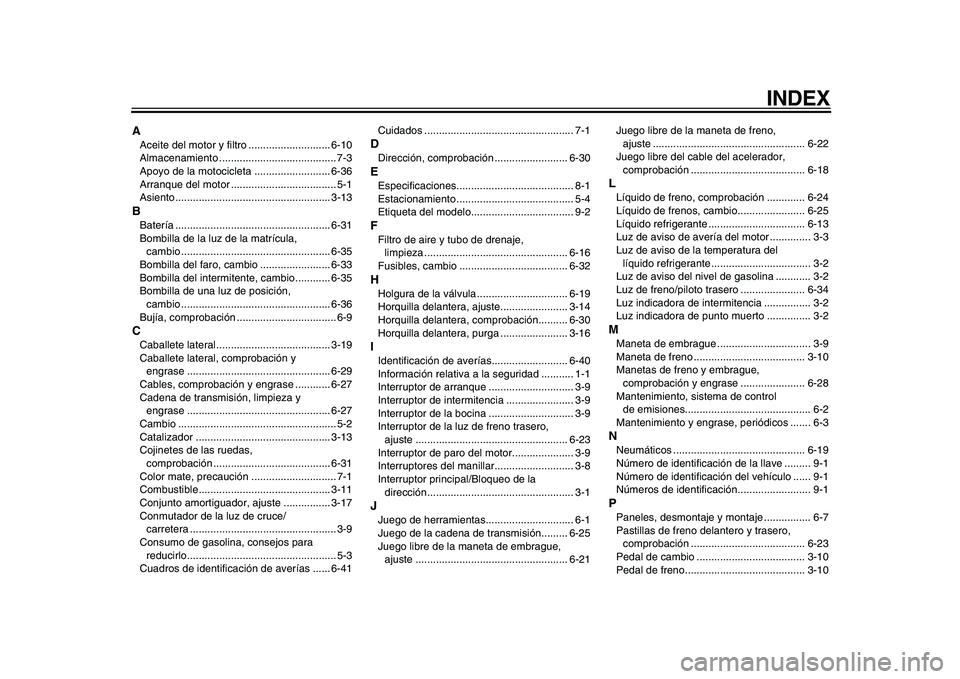

INDEX
A
Aceite del motor y filtro ............................ 6-10
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-36
Arranque del motor .................................... 5-1
Asiento..................................................... 3-13
B
Batería ..................................................... 6-31
Bombilla de la luz de la matrícula,
cambio ................................................... 6-35
Bombilla del faro, cambio ........................ 6-33
Bombilla del intermitente, cambio............ 6-35
Bombilla de una luz de posición,
cambio ................................................... 6-36
Bujía, comprobación .................................. 6-9
C
Caballete lateral....................................... 3-19
Caballete lateral, comprobación y
engrase ................................................. 6-29
Cables, comprobación y engrase ............ 6-27
Cadena de transmisión, limpieza y
engrase ................................................. 6-27
Cambio ...................................................... 5-2
Catalizador .............................................. 3-13
Cojinetes de las ruedas,
comprobación ........................................ 6-31
Color mate, precaución ............................. 7-1
Combustible............................................. 3-11
Conjunto amortiguador, ajuste ................ 3-17
Conmutador de la luz de cruce/
carretera .................................................. 3-9
Consumo de gasolina, consejos para
reducirlo................................................... 5-3
Cuadros de identificación de averías ...... 6-41Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-30
E
Especificaciones........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo................................... 9-2
F
Filtro de aire y tubo de drenaje,
limpieza ................................................. 6-16
Fusibles, cambio ..................................... 6-32
H
Holgura de la válvula ............................... 6-19
Horquilla delantera, ajuste....................... 3-14
Horquilla delantera, comprobación.......... 6-30
Horquilla delantera, purga ....................... 3-16
I
Identificación de averías.......................... 6-40
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ............................. 3-9
Interruptor de intermitencia ....................... 3-9
Interruptor de la bocina ............................. 3-9
Interruptor de la luz de freno trasero,
ajuste .................................................... 6-23
Interruptor de paro del motor..................... 3-9
Interruptores del manillar........................... 3-8
Interruptor principal/Bloqueo de la
dirección.................................................. 3-1
J
Juego de herramientas.............................. 6-1
Juego de la cadena de transmisión......... 6-25
Juego libre de la maneta de embrague,
ajuste .................................................... 6-21Juego libre de la maneta de freno,
ajuste .................................................... 6-22
Juego libre del cable del acelerador,
comprobación ....................................... 6-18
L
Líquido de freno, comprobación ............. 6-24
Líquido de frenos, cambio....................... 6-25
Líquido refrigerante ................................. 6-13
Luz de aviso de avería del motor .............. 3-3
Luz de aviso de la temperatura del
líquido refrigerante .................................. 3-2
Luz de aviso del nivel de gasolina ............ 3-2
Luz de freno/piloto trasero ...................... 6-34
Luz indicadora de intermitencia ................ 3-2
Luz indicadora de punto muerto ............... 3-2
M
Maneta de embrague ................................ 3-9
Maneta de freno ...................................... 3-10
Manetas de freno y embrague,
comprobación y engrase ...................... 6-28
Mantenimiento, sistema de control
de emisiones........................................... 6-2
Mantenimiento y engrase, periódicos ....... 6-3
N
Neumáticos ............................................. 6-19
Número de identificación de la llave ......... 9-1
Número de identificación del vehículo ...... 9-1
Números de identificación......................... 9-1
P
Paneles, desmontaje y montaje ................ 6-7
Pastillas de freno delantero y trasero,
comprobación ....................................... 6-23
Pedal de cambio ..................................... 3-10
Pedal de freno......................................... 3-10

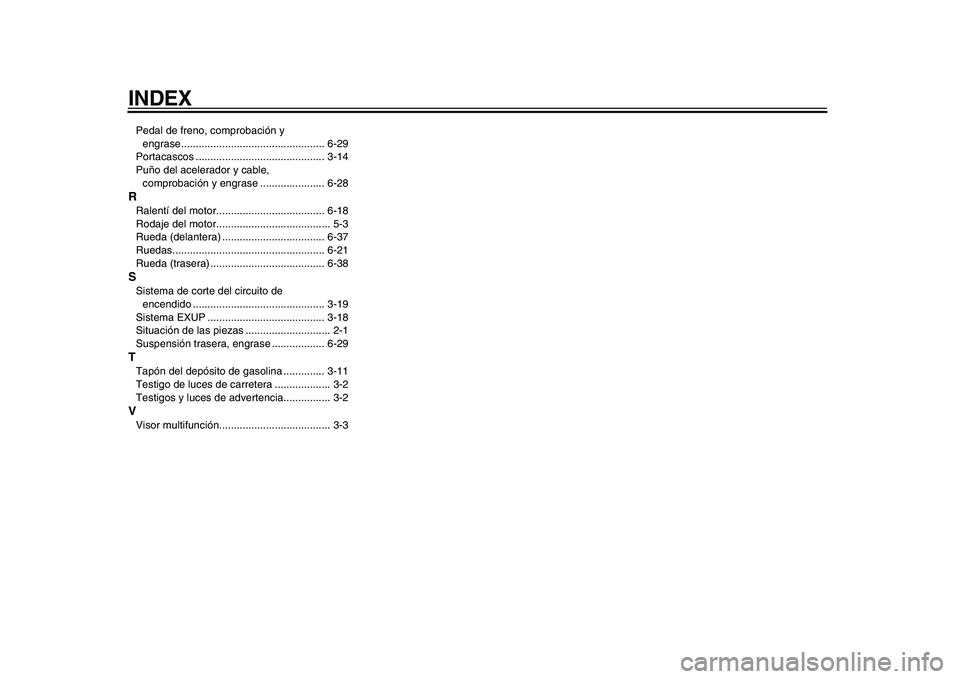

INDEX
Pedal de freno, comprobación y
engrase................................................. 6-29
Portacascos ............................................ 3-14
Puño del acelerador y cable,
comprobación y engrase ...................... 6-28
R
Ralentí del motor..................................... 6-18
Rodaje del motor....................................... 5-3
Rueda (delantera) ................................... 6-37
Ruedas.................................................... 6-21
Rueda (trasera) ....................................... 6-38
S
Sistema de corte del circuito de
encendido ............................................. 3-19
Sistema EXUP ........................................ 3-18
Situación de las piezas ............................. 2-1
Suspensión trasera, engrase .................. 6-29
T
Tapón del depósito de gasolina .............. 3-11
Testigo de luces de carretera ................... 3-2
Testigos y luces de advertencia................ 3-2
V
Visor multifunción...................................... 3-3
