2009 YAMAHA WR 250R Manuale de Empleo (in Spanish)

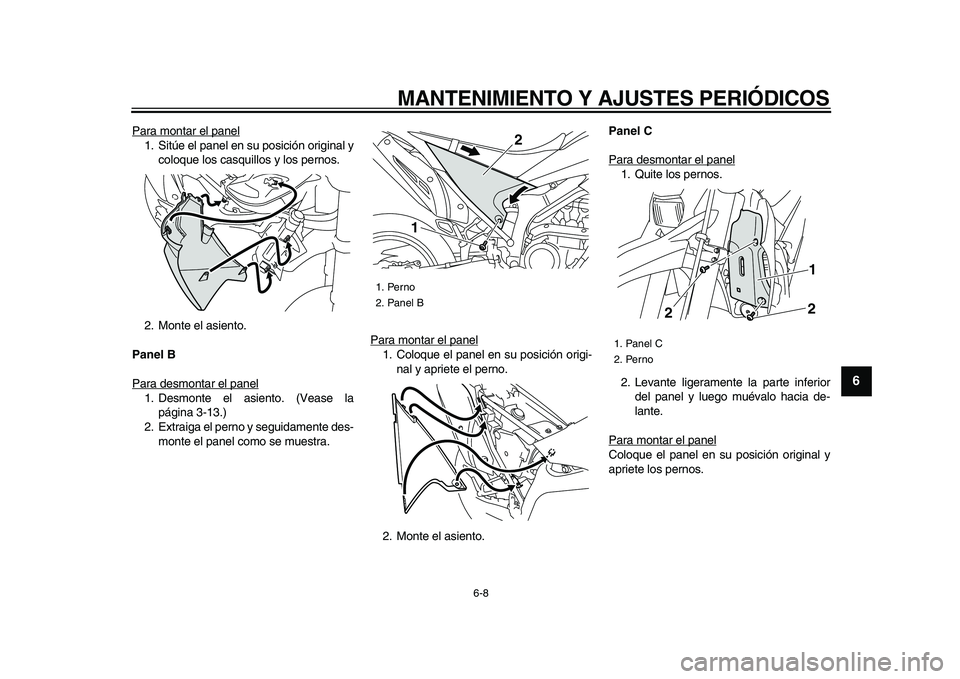

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
2
3
4
5
67
8
9

Para montar el panel
1. Sitúe el panel en su posición original y
coloque los casquillos y los pernos.
2. Monte el asiento.
Panel B
Para desmontar el panel1. Desmonte el asiento. (Vease la
página 3-13.)
2. Extraiga el perno y seguidamente des-
monte el panel como se muestra.Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete el perno.
2. Monte el asiento.
Panel C
Para desmontar el panel
1. Quite los pernos.
2. Levante ligeramente la parte inferior
del panel y luego muévalo hacia de-
lante.
Para montar el panelColoque el panel en su posición original y
apriete los pernos.

1. Perno
2. Panel B
12

1. Panel C
2. Perno
12
2

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
1
2
3
4
5
6
7
8
9

Panel D
Para desmontar el panel
1. Desmonte el asiento. (Vease la
página 3-13.)
2. Extraiga el perno y la arandela y segui-
damente desmonte el panel como se
muestra.Para montar el panel
1. Coloque el panel en su posición origi-
nal y seguidamente coloque la aran-
dela y el perno.
2. Monte el asiento.

SAU19622
Comprobación de la bujía
La bujía es un componente importante del
motor; debe verificarse periódicamente, de
preferencia por un concesionario Yamaha.
El calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y verificarse
de acuerdo con el cuadro de mantenimien-
to periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del mo-
tor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presenta
un color claramente diferente, puede que el
motor no funcione adecuadamente. No tra-
te de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el
vehículo en un concesionario Yamaha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
1. Perno
2. Arandela
3. Panel D
3
2
1

Bujía especificada:
NGK/CR9EK

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
2
3
4
5
67
8
9

una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA

Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vueltadespués de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
SAU45141
Aceite del motor y filtro
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el filtro de aceite según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.
NOTA

El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
11

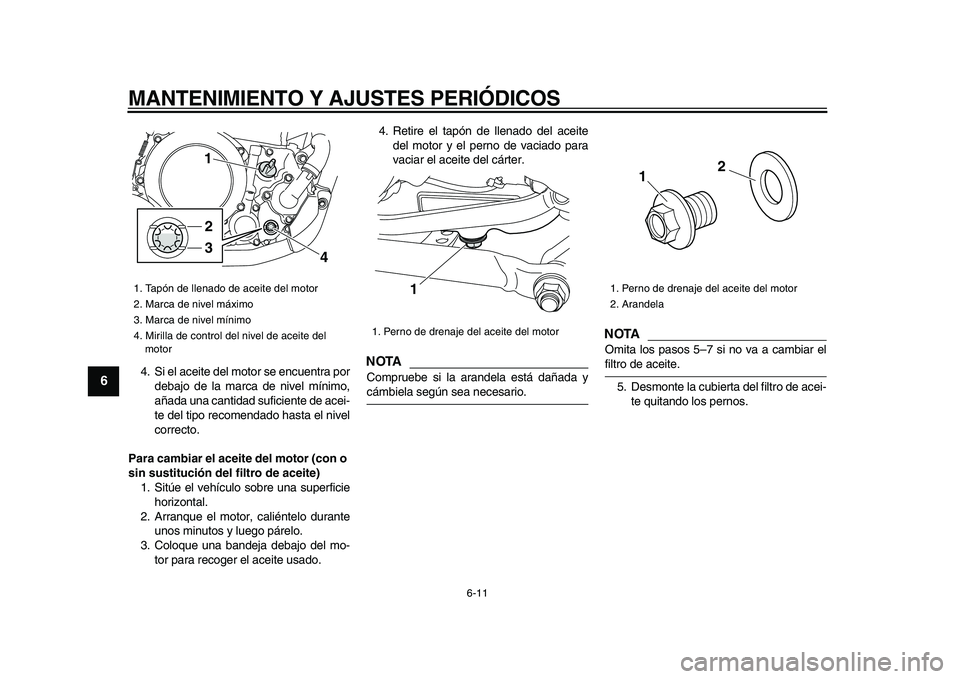

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
1
2
3
4
5
6
7
8
9

4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel
correcto.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.4. Retire el tapón de llenado del aceite
del motor y el perno de vaciado para
vaciar el aceite del cárter.
NOTA

Compruebe si la arandela está dañada y
cámbiela según sea necesario.
NOTA

Omita los pasos 5–7 si no va a cambiar el
filtro de aceite.
5. Desmonte la cubierta del filtro de acei-
te quitando los pernos.
1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Mirilla de control del nivel de aceite del
motor
1
2
3
4

1. Perno de drenaje del aceite del motor
1

1. Perno de drenaje del aceite del motor
2. Arandela
2
1

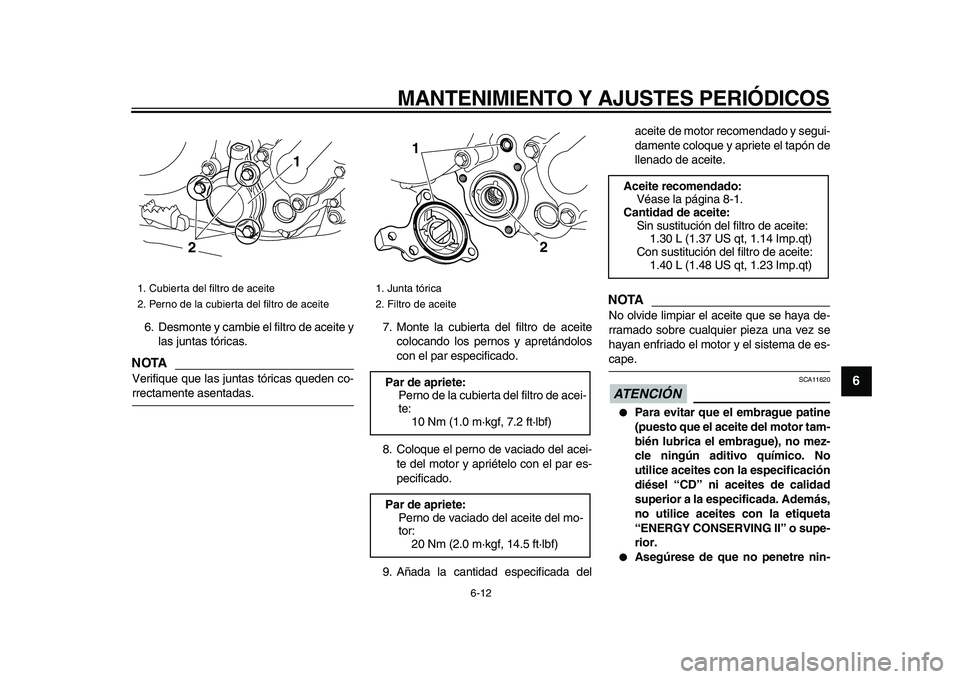

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
2
3
4
5
67
8
9

6. Desmonte y cambie el filtro de aceite y
las juntas tóricas.
NOTA

Verifique que las juntas tóricas queden co-
rrectamente asentadas.7. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.
8. Coloque el perno de vaciado del acei-
te del motor y apriételo con el par es-
pecificado.
9. Añada la cantidad especificada delaceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTA

No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN

SCA11620

Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.

Asegúrese de que no penetre nin-
1. Cubierta del filtro de aceite
2. Perno de la cubierta del filtro de aceite
1
2

1. Junta tórica
2. Filtro de aceite
Par de apriete:
Perno de la cubierta del filtro de acei-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Par de apriete:
Perno de vaciado del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
2

Aceite recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Con sustitución del filtro de aceite:
1.40 L (1.48 US qt, 1.23 Imp.qt)

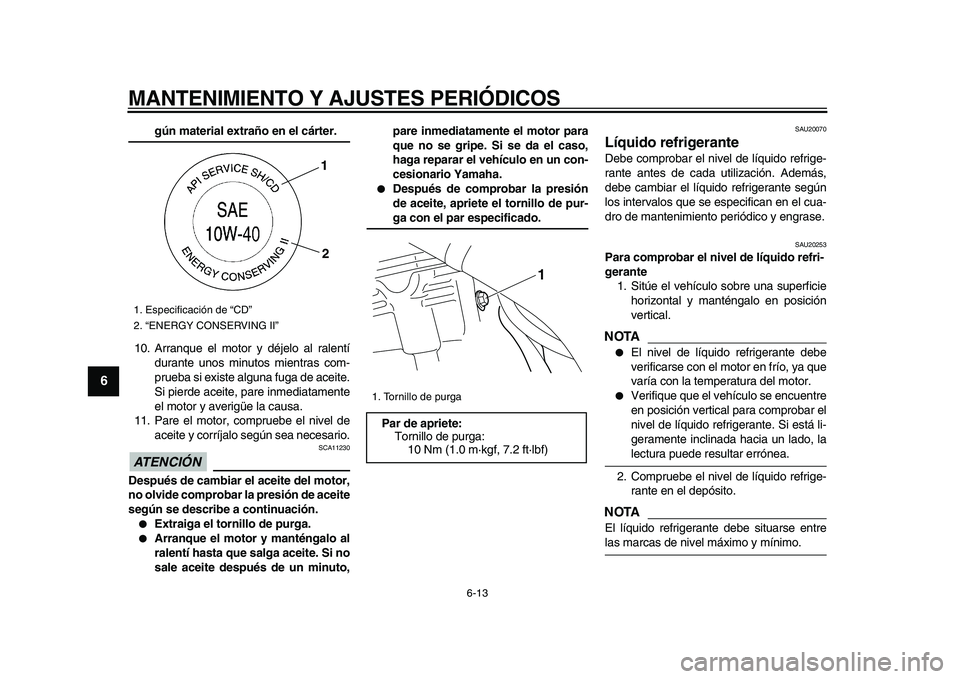

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
1
2
3
4
5
6
7
8
9

gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
ATENCIÓN

SCA11230
Después de cambiar el aceite del motor,
no olvide comprobar la presión de aceite
según se describe a continuación.

Extraiga el tornillo de purga.

Arranque el motor y manténgalo al
ralentí hasta que salga aceite. Si no
sale aceite después de un minuto,pare inmediatamente el motor para
que no se gripe. Si se da el caso,
haga reparar el vehículo en un con-
cesionario Yamaha.

Después de comprobar la presión
de aceite, apriete el tornillo de pur-
ga con el par especificado.
SAU20070
Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU20253
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA


El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.

Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA

El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
1. Especificación de “CD”
2. “ENERGY CONSERVING II”
1
2

1. Tornillo de purga
Par de apriete:
Tornillo de purga:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1

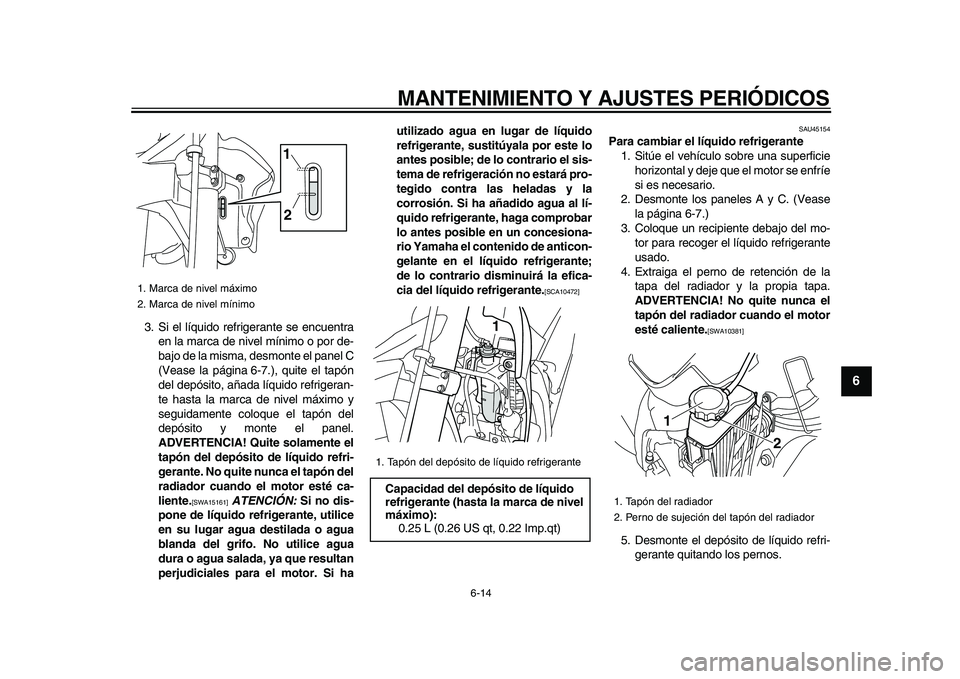

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
2
3
4
5
67
8
9

3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, desmonte el panel C
(Vease la página 6-7.), quite el tapón
del depósito, añada líquido refrigeran-
te hasta la marca de nivel máximo y
seguidamente coloque el tapón del
depósito y monte el panel.
ADVERTENCIA! Quite solamente el
tapón del depósito de líquido refri-
gerante. No quite nunca el tapón del
radiador cuando el motor esté ca-
liente.
[SWA15161]

ATENCIÓN:
Si no dis-
pone de líquido refrigerante, utilice
en su lugar agua destilada o agua
blanda del grifo. No utilice agua
dura o agua salada, ya que resultan
perjudiciales para el motor. Si hautilizado agua en lugar de líquido
refrigerante, sustitúyala por este lo
antes posible; de lo contrario el sis-
tema de refrigeración no estará pro-
tegido contra las heladas y la
corrosión. Si ha añadido agua al lí-
quido refrigerante, haga comprobar
lo antes posible en un concesiona-
rio Yamaha el contenido de anticon-
gelante en el líquido refrigerante;
de lo contrario disminuirá la efica-
cia del líquido refrigerante.
[SCA10472]

SAU45154
Para cambiar el líquido refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y deje que el motor se enfríe
si es necesario.
2. Desmonte los paneles A y C. (Vease
la página 6-7.)
3. Coloque un recipiente debajo del mo-
tor para recoger el líquido refrigerante
usado.
4. Extraiga el perno de retención de la
tapa del radiador y la propia tapa.
ADVERTENCIA! No quite nunca el
tapón del radiador cuando el motor
esté caliente.
[SWA10381]

5. Desmonte el depósito de líquido refri-
gerante quitando los pernos.
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2

1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)1

1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
2 1

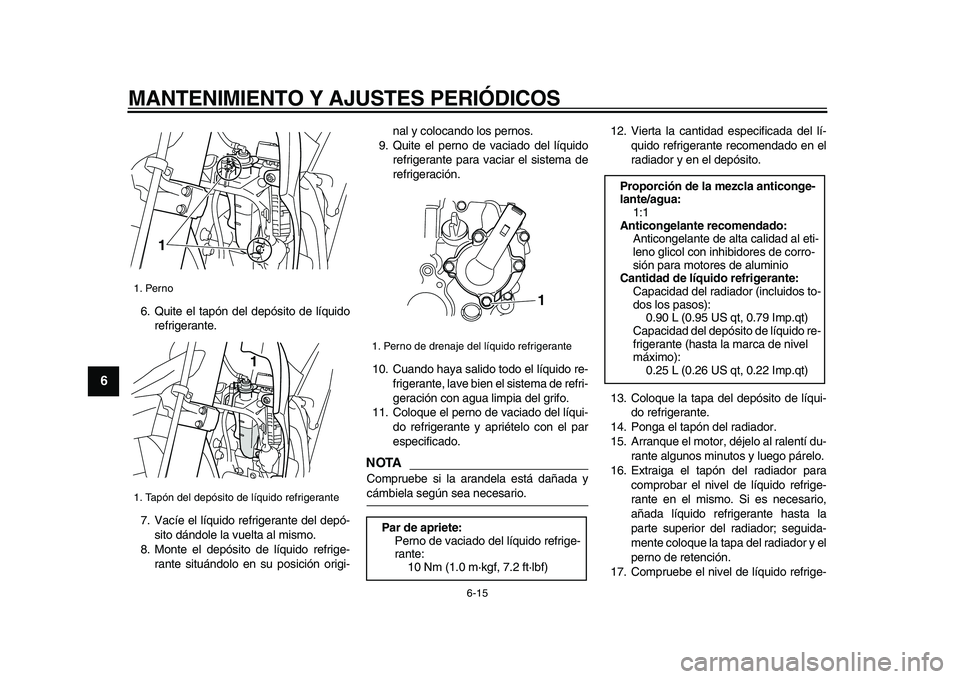

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
1
2
3
4
5
6
7
8
9

6. Quite el tapón del depósito de líquido
refrigerante.
7. Vacíe el líquido refrigerante del depó-
sito dándole la vuelta al mismo.
8. Monte el depósito de líquido refrige-
rante situándolo en su posición origi-nal y colocando los pernos.
9. Quite el perno de vaciado del líquido
refrigerante para vaciar el sistema de
refrigeración.
10. Cuando haya salido todo el líquido re-
frigerante, lave bien el sistema de refri-
geración con agua limpia del grifo.
11. Coloque el perno de vaciado del líqui-
do refrigerante y apriételo con el par
especificado.
NOTA

Compruebe si la arandela está dañada y
cámbiela según sea necesario.12. Vierta la cantidad especificada del lí-
quido refrigerante recomendado en el
radiador y en el depósito.
13. Coloque la tapa del depósito de líqui-
do refrigerante.
14. Ponga el tapón del radiador.
15. Arranque el motor, déjelo al ralentí du-
rante algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta la
parte superior del radiador; seguida-
mente coloque la tapa del radiador y el
perno de retención.
17. Compruebe el nivel de líquido refrige-
1. Perno
1. Tapón del depósito de líquido refrigerante
1
1

1. Perno de drenaje del líquido refrigerante
Par de apriete:
Perno de vaciado del líquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1

Proporción de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al eti-
leno glicol con inhibidores de corro-
sión para motores de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos to-
dos los pasos):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
