Page 65 of 94

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
2
3
4
5
67
8
9
Aan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU33473

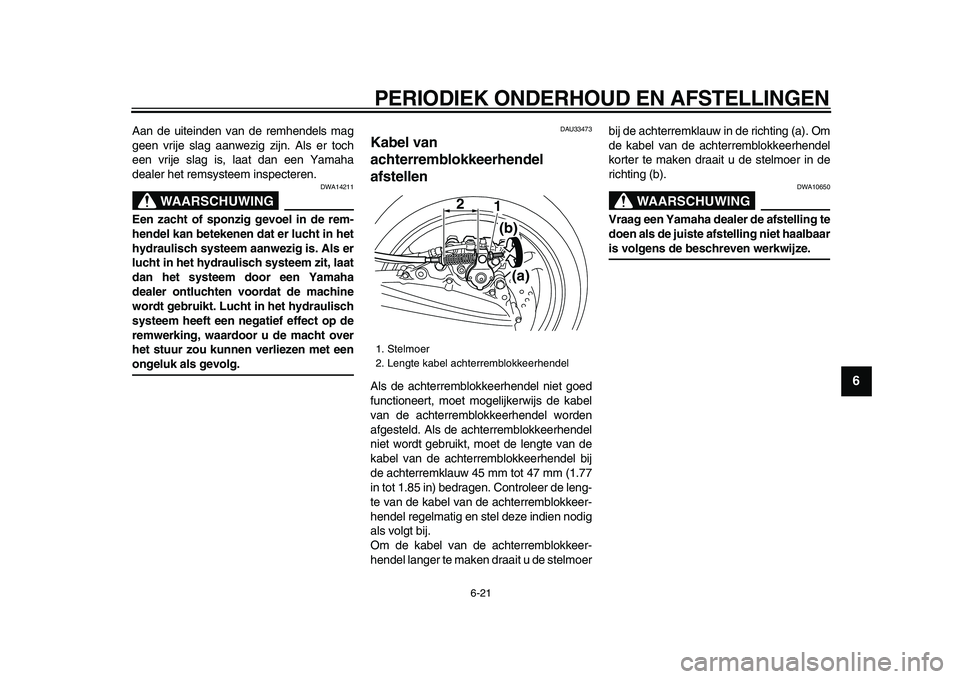

Kabel van
achterremblokkeerhendel
afstellen
Als de achterremblokkeerhendel niet goed
functioneert, moet mogelijkerwijs de kabel
van de achterremblokkeerhendel worden
afgesteld. Als de achterremblokkeerhendel
niet wordt gebruikt, moet de lengte van de
kabel van de achterremblokkeerhendel bij
de achterremklauw 45 mm tot 47 mm (1.77
in tot 1.85 in) bedragen. Controleer de leng-
te van de kabel van de achterremblokkeer-
hendel regelmatig en stel deze indien nodig
als volgt bij.
Om de kabel van de achterremblokkeer-
hendel langer te maken draait u de stelmoerbij de achterremklauw in de richting (a). Om
de kabel van de achterremblokkeerhendel
korter te maken draait u de stelmoer in de
richting (b).
WAARSCHUWING
DWA10650
Vraag een Yamaha dealer de afstelling te
doen als de juiste afstelling niet haalbaar
is volgens de beschreven werkwijze.
1. Stelmoer
2. Lengte kabel achterremblokkeerhendel2
1
(b)
(a)
Page 66 of 94

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
1
2
3
4
5
6
7
8
9
DAU22390

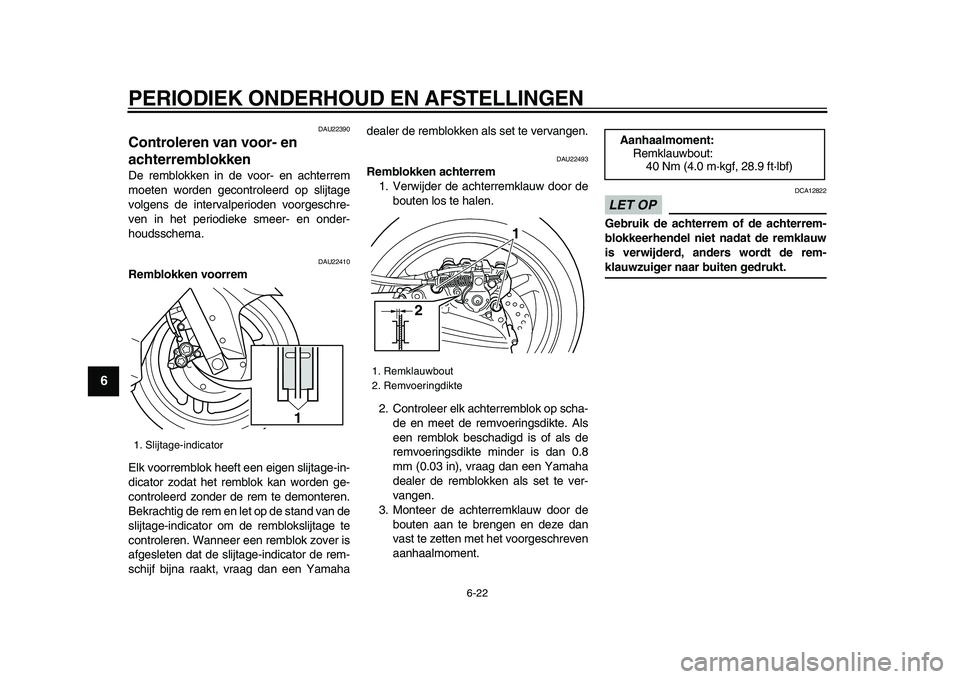

Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22410
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator zodat het remblok kan worden ge-
controleerd zonder de rem te demonteren.
Bekrachtig de rem en let op de stand van de
slijtage-indicator om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicator de rem-
schijf bijna raakt, vraag dan een Yamahadealer de remblokken als set te vervangen.
DAU22493
Remblokken achterrem
1. Verwijder de achterremklauw door de
bouten los te halen.
2. Controleer elk achterremblok op scha-
de en meet de remvoeringsdikte. Als
een remblok beschadigd is of als de
remvoeringsdikte minder is dan 0.8
mm (0.03 in), vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
3. Monteer de achterremklauw door de
bouten aan te brengen en deze dan
vast te zetten met het voorgeschreven
aanhaalmoment.
LET OP
DCA12822
Gebruik de achterrem of de achterrem-
blokkeerhendel niet nadat de remklauw
is verwijderd, anders wordt de rem-
klauwzuiger naar buiten gedrukt.
1. Slijtage-indicator
1
1. Remklauwbout
2. Remvoeringdikte
1
2
Aanhaalmoment:
Remklauwbout:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
Page 67 of 94

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
2
3
4
5
67
8
9
DAU40260

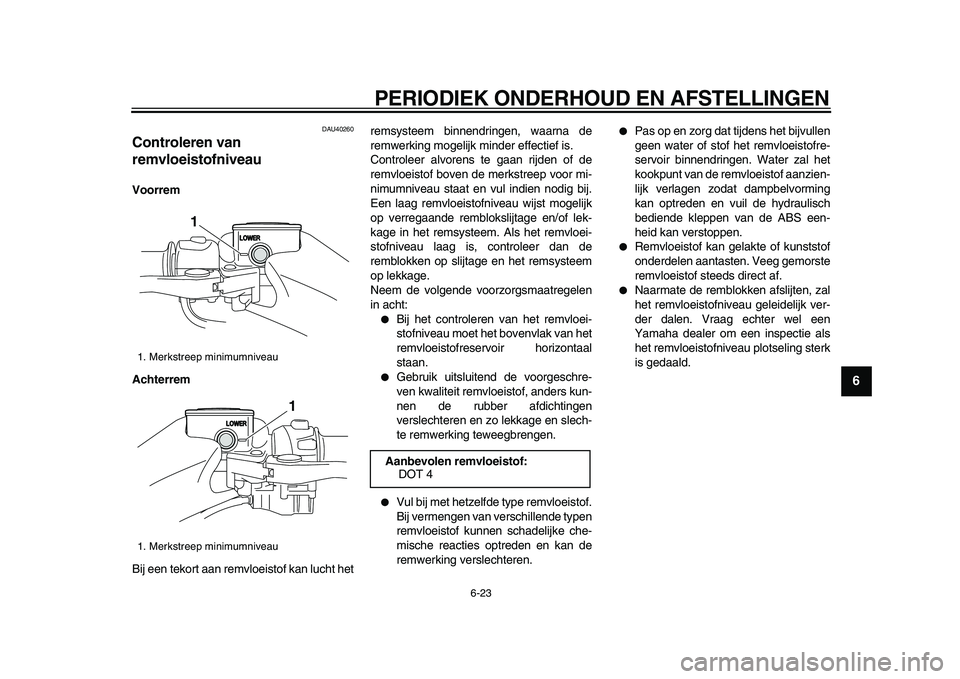

Controleren van
remvloeistofniveau
Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht hetremsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lek-
kage in het remsysteem. Als het remvloei-
stofniveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:
●
Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.
●
Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders kun-
nen de rubber afdichtingen
verslechteren en zo lekkage en slech-
te remwerking teweegbrengen.
●
Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.
●
Pas op en zorg dat tijdens het bijvullen
geen water of stof het remvloeistofre-
servoir binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden en vuil de hydraulisch
bediende kleppen van de ABS een-
heid kan verstoppen.
●
Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.
●
Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1
Aanbevolen remvloeistof:
DOT 4
Page 68 of 94
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
1
2
3
4
5
6
7
8
9
DAU22731
Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.
●
Vloeistofafdichtingen: Vervang elke
twee jaar.
●
Remslangen: Vervang elke vier jaar.
DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU23172
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
Page 69 of 94
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
2
3
4
5
67
8
9
houdsschema.
DAU23213

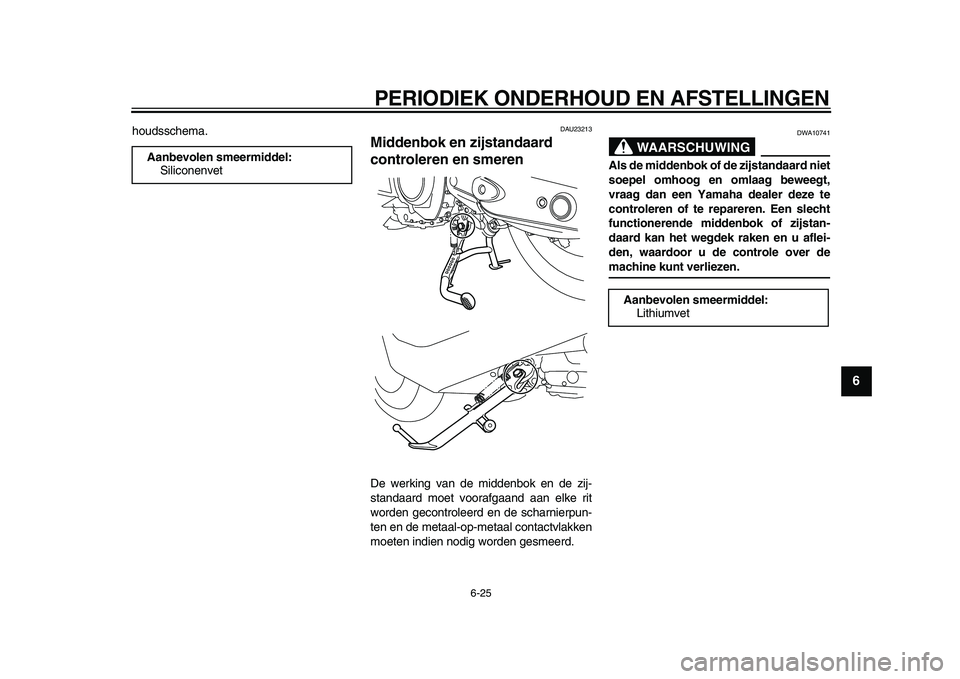

Middenbok en zijstandaard
controleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen. Aanbevolen smeermiddel:
Siliconenvet
Aanbevolen smeermiddel:
Lithiumvet
Page 70 of 94

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
1
2
3
4
5
6
7
8
9
DAU23272

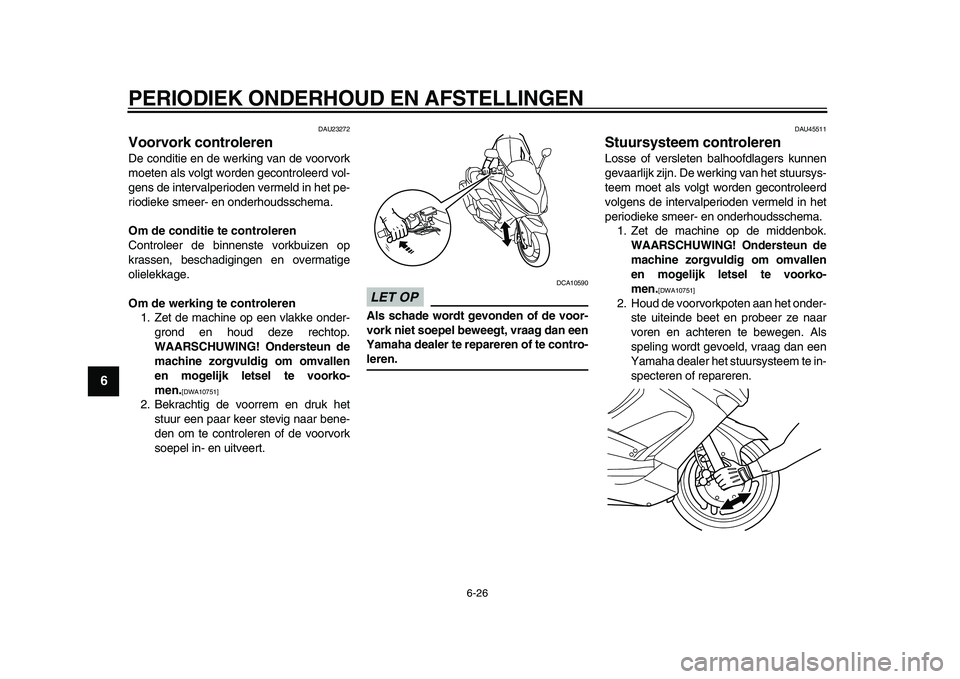

Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
Page 71 of 94

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
2
3
4
5
67
8
9
DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU45033
Accu
De accu bevindt zich achter paneel B. (Zie
pagina 6-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760
●
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
●
UITWENDIG: Spoel overvloedig
met water.
●
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
●
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
●
Accu’s produceren het explosievewaterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
●
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om bij de accu te komen
1. Verwijder het paneel B. (Zie
pagina 6-7.)
2. Demonteer het getoonde rubberen
deksel door de drukclips te verwijde-
ren.
1. Drukclip
2. Rubberafdekking
21
1
Page 72 of 94

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
1
2
3
4
5
6
7
8
9

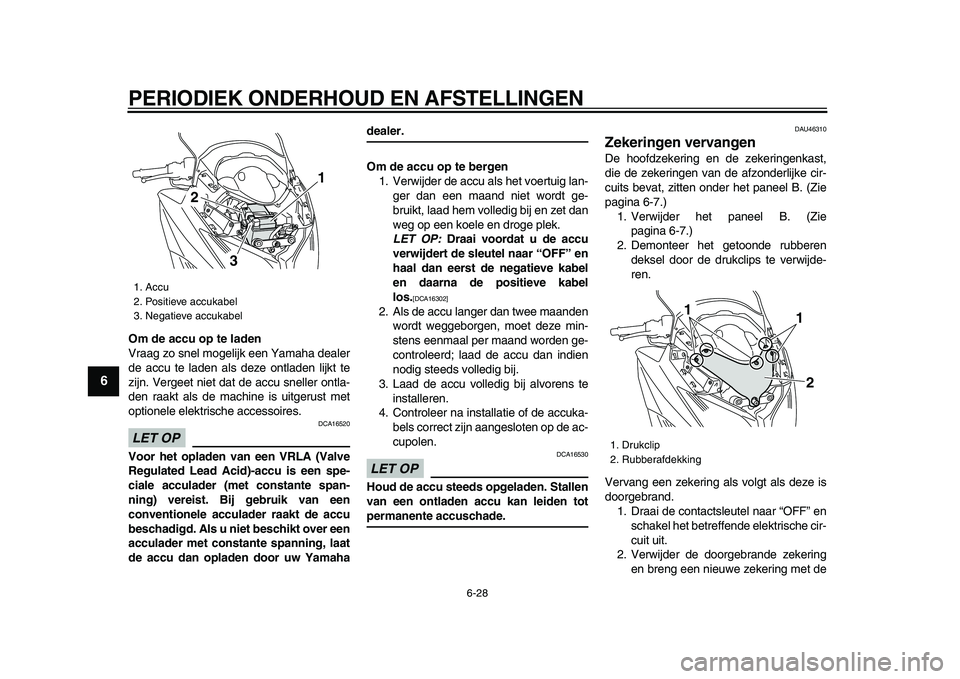

Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
LET OP:
Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel
los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU46310
Zekeringen vervangen
De hoofdzekering en de zekeringenkast,
die de zekeringen van de afzonderlijke cir-
cuits bevat, zitten onder het paneel B. (Zie
pagina 6-7.)
1. Verwijder het paneel B. (Zie
pagina 6-7.)
2. Demonteer het getoonde rubberen
deksel door de drukclips te verwijde-
ren.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
1. Accu
2. Positieve accukabel
3. Negatieve accukabel
1
2
3
1. Drukclip
2. Rubberafdekking
21
1
