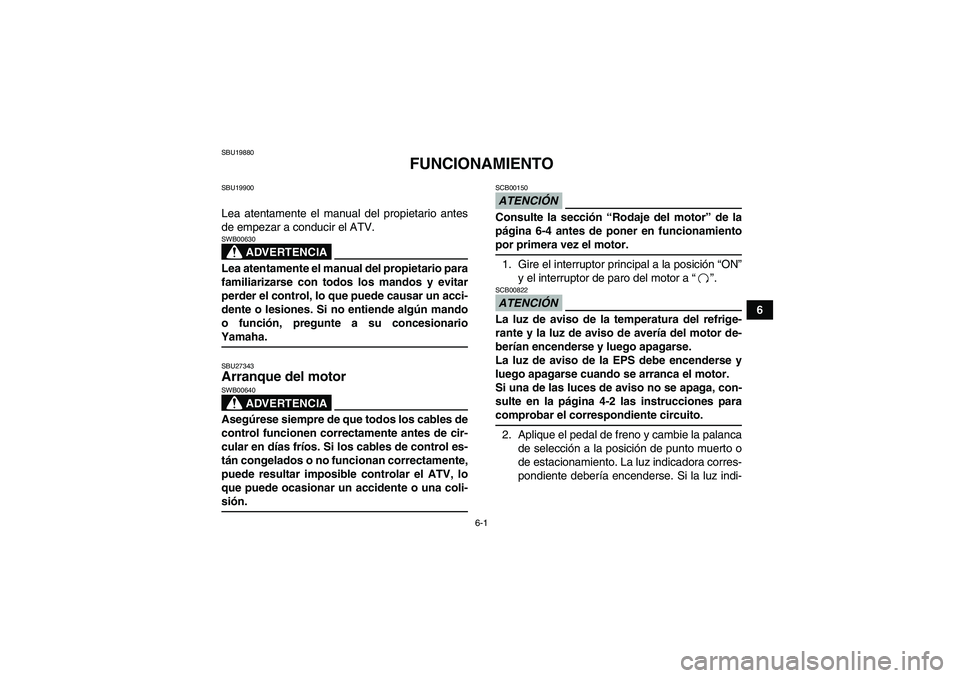

FUNCIONAMIENTO
SBU19900Lea atentamente el manual del propietario antes
de empezar a conducir el ATV.
ADVERTENCIA
SWB00630Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones. Si no entiende algún mando
o función, pregunte a su concesionarioYamaha.SBU27343Arranque del motor
ADVERTENCIA
SWB00640Asegúrese siempre de que todos los cables de
control funcionen correctamente antes de cir-
cular en días fríos. Si los cables de control es-
tán congelados o no funcionan correctamente,
puede resultar imposible controlar el ATV, lo
que puede ocasionar un accidente o una coli-sión.
ATENCIÓNSCB00150Consulte la sección “Rodaje del motor” de la
página 6-4 antes de poner en funcionamientopor primera vez el motor.
1. Gire el interruptor principal a la posición “ON”
y el interruptor de paro del motor a“”.ATENCIÓNSCB00822La luz de aviso de la temperatura del refrige-
rante y la luz de aviso de avería del motor de-
berían encenderse y luego apagarse.
La luz de aviso de la EPS debe encenderse y
luego apagarse cuando se arranca el motor.
Si una de las luces de aviso no se apaga, con-
sulte en la página 4-2 las instrucciones paracomprobar el correspondiente circuito.
2. Aplique el pedal de freno y cambie la palanca
de selección a la posición de punto muerto o
de estacionamiento. La luz indicadora corres-
pondiente debería encenderse. Si la luz indi-
U43P60S0.book Page 1 Wednesday, May 21, 2008 9:23 AM

6-2
6cadora no se enciende, haga revisar el
circuito eléctrico en un concesionario
Yamaha.

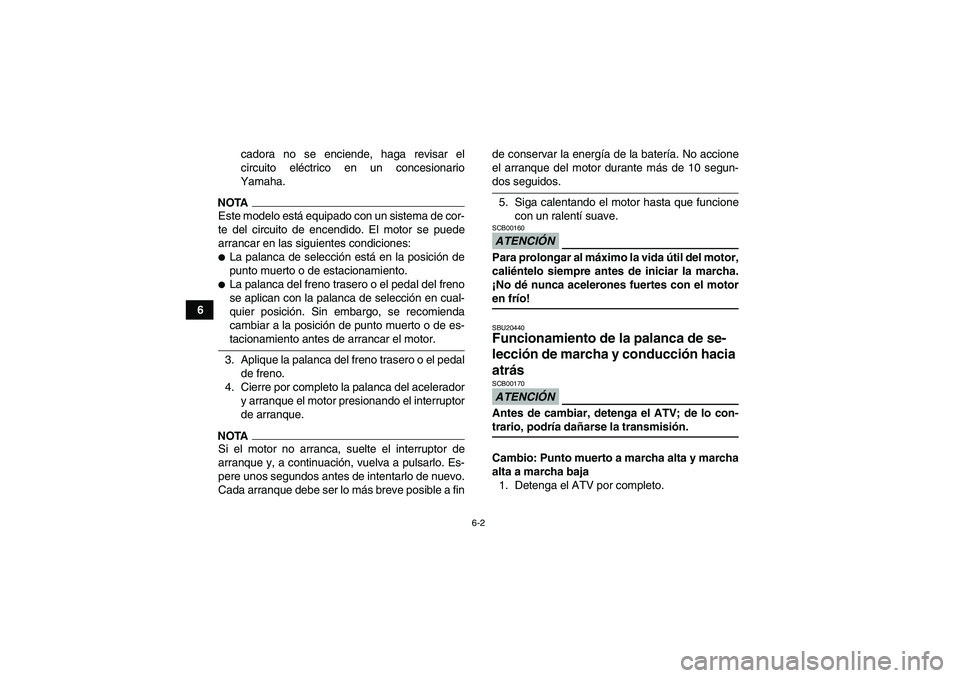

NOTAEste modelo está equipado con un sistema de cor-
te del circuito de encendido. El motor se puede
arrancar en las siguientes condiciones:
La palanca de selección está en la posición de
punto muerto o de estacionamiento.
La palanca del freno trasero o el pedal del freno
se aplican con la palanca de selección en cual-
quier posición. Sin embargo, se recomienda
cambiar a la posición de punto muerto o de es-tacionamiento antes de arrancar el motor.
3. Aplique la palanca del freno trasero o el pedal
de freno.
4. Cierre por completo la palanca del acelerador
y arranque el motor presionando el interruptor
de arranque.
NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo. Es-
pere unos segundos antes de intentarlo de nuevo.
Cada arranque debe ser lo más breve posible a finde conservar la energía de la batería. No accione
el arranque del motor durante más de 10 segun-
dos seguidos.
5. Siga calentando el motor hasta que funcione
con un ralentí suave.ATENCIÓNSCB00160Para prolongar al máximo la vida útil del motor,
caliéntelo siempre antes de iniciar la marcha.
¡No dé nunca acelerones fuertes con el motoren frío!SBU20440Funcionamiento de la palanca de se-
lección de marcha y conducción hacia
atrás ATENCIÓNSCB00170Antes de cambiar, detenga el ATV; de lo con-trario, podría dañarse la transmisión.
Cambio: Punto muerto a marcha alta y marcha
alta a marcha baja
1. Detenga el ATV por completo.
U43P60S0.book Page 2 Wednesday, May 21, 2008 9:23 AM

6-3
6 2. Pise el freno y cambie la marcha moviendo la
palanca de selección de marcha a lo largo de
la guía de cambios.
NOTAAsegúrese de que la palanca de selección de mar-
cha esté colocada correctamente en la posicióncorrespondiente.3. Suelte el pedal de freno y, a continuación,
abra la maneta de aceleración gradualmente.
Cambio: De punto muerto a marcha atrás y de
marcha atrás a estacionamiento
NOTANo puede cambiarse la palanca de selección de
marcha a marcha atrás ni a estacionamiento sinpisar antes el freno.
1. Detenga el ATV por completo.
2. Pise el pedal de freno.
3. Cambie de punto muerto a marcha atrás o de
marcha atrás a estacionamiento, y viceversa,
moviendo la palanca de selección de marcha
a lo largo de la guía de cambios.

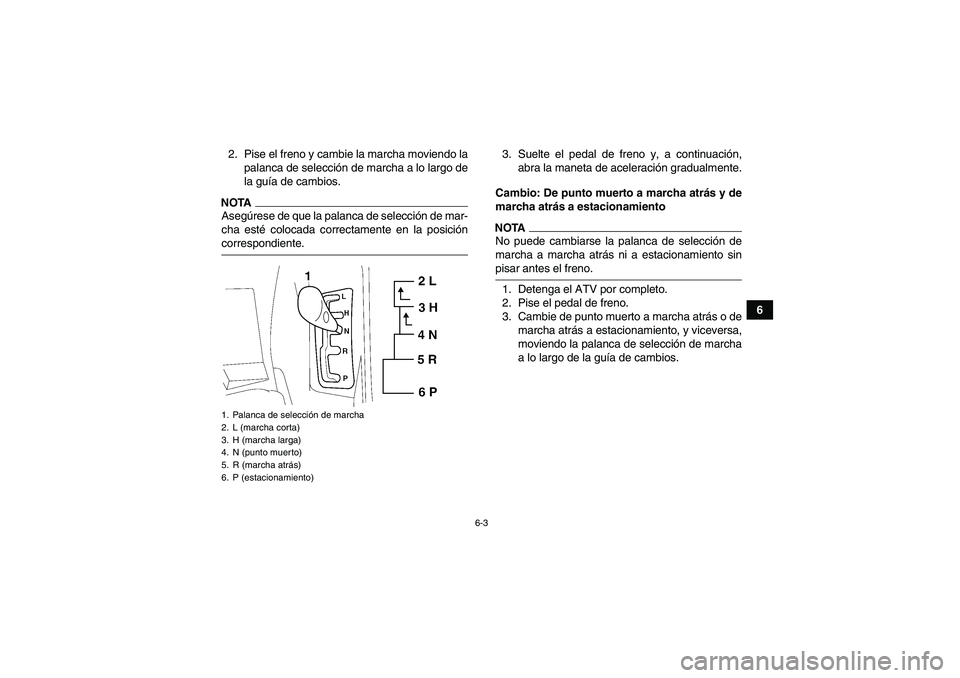

1. Palanca de selección de marcha
2. L (marcha corta)
3. H (marcha larga)
4. N (punto muerto)
5. R (marcha atrás)
6. P (estacionamiento)U43P60S0.book Page 3 Wednesday, May 21, 2008 9:23 AM

6-4
6
NOTA
Al engranar la marcha atrás, deberá encender-
se la luz indicadora correspondiente. Si la luz in-
dicadora no se enciende, haga revisar el circuito
eléctrico en un concesionario Yamaha.
Debido al mecanismo de sincronización del mo-
tor, es posible que no se encienda la luz indica-dora hasta que se mueva el ATV.4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte el pedal de freno.
5. Accione gradualmente la maneta de acelera-
ción y siga mirando hacia atrás mientras el ve-
hículo se desplace en esa dirección.
ADVERTENCIA
SWB00720El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría
ocasionar graves lesiones. Cuando se utilice la
marcha atrás, compruebe siempre que no haya
obstáculos o personas detrás del vehículo.

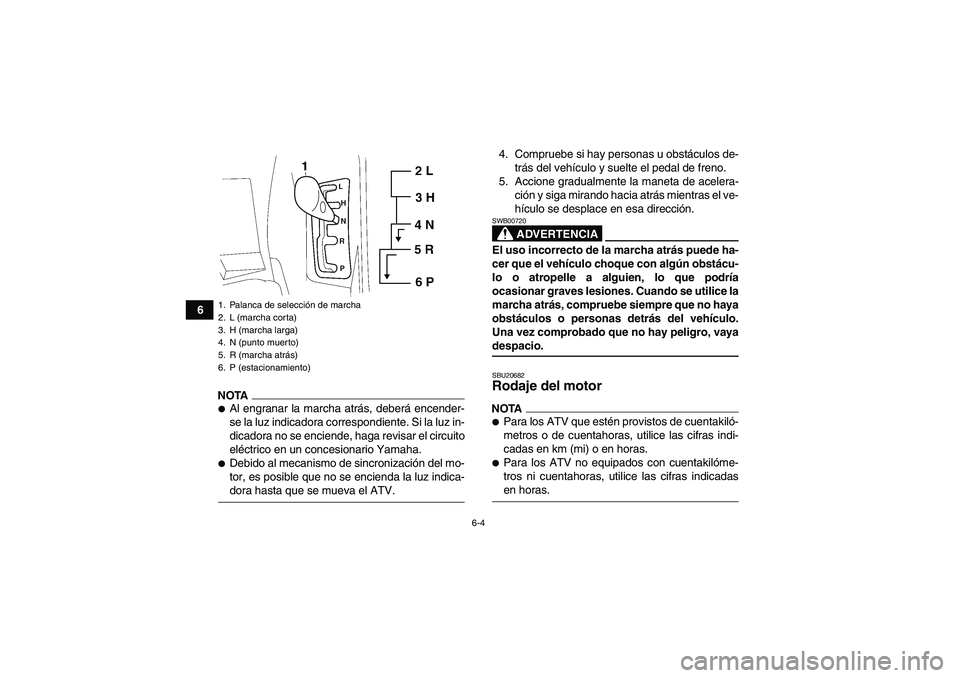

Una vez comprobado que no hay peligro, vayadespacio.SBU20682Rodaje del motor NOTA
Para los ATV que estén provistos de cuentakiló-
metros o de cuentahoras, utilice las cifras indi-
cadas en km (mi) o en horas.
Para los ATV no equipados con cuentakilóme-
tros ni cuentahoras, utilice las cifras indicadasen horas.
1. Palanca de selección de marcha
2. L (marcha corta)
3. H (marcha larga)
4. N (punto muerto)
5. R (marcha atrás)
6. P (estacionamiento)U43P60S0.book Page 4 Wednesday, May 21, 2008 9:23 AM

6-5

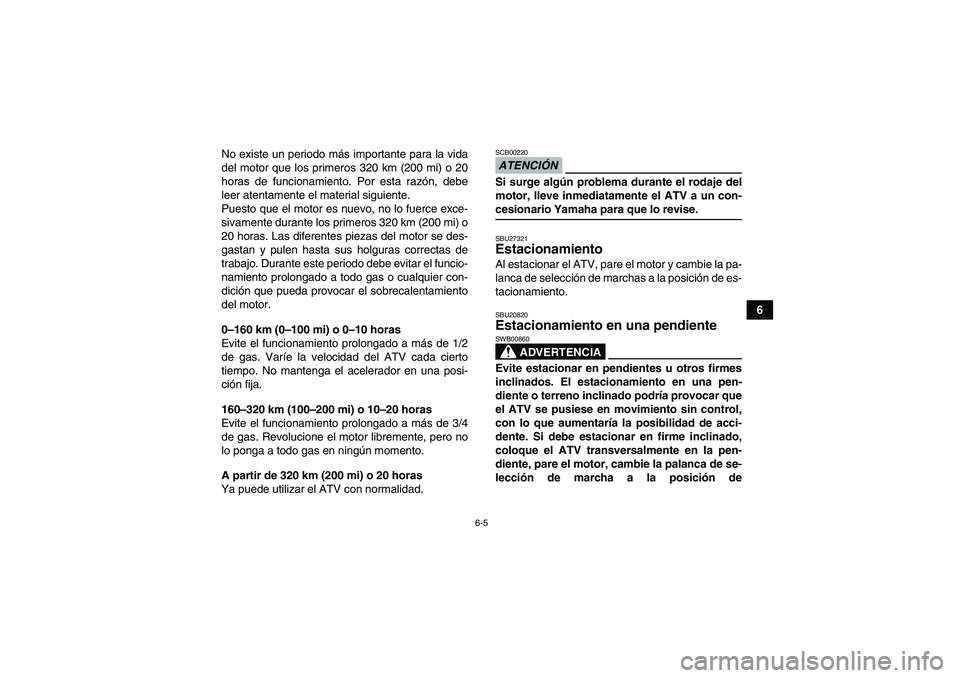

6 No existe un periodo más importante para la vida
del motor que los primeros 320 km (200 mi) o 20
horas de funcionamiento. Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Las diferentes piezas del motor se des-
gastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el funcio-
namiento prolongado a todo gas o cualquier con-
dición que pueda provocar el sobrecalentamiento
del motor.
0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente, pero no
lo ponga a todo gas en ningún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00220Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-cesionario Yamaha para que lo revise.SBU27321Estacionamiento Al estacionar el ATV, pare el motor y cambie la pa-
lanca de selección de marchas a la posición de es-
tacionamiento.SBU20820Estacionamiento en una pendiente
ADVERTENCIA
SWB00860Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, pare el motor, cambie la palanca de se-
lección de marcha a la posición de
U43P60S0.book Page 5 Wednesday, May 21, 2008 9:23 AM

6-6

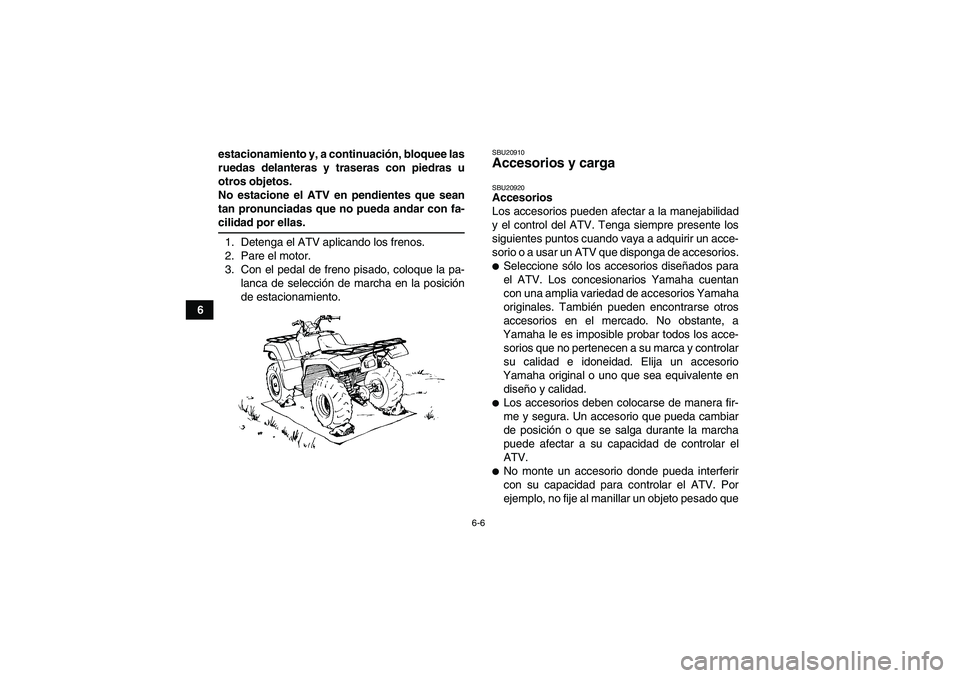

6estacionamiento y, a continuación, bloquee las
ruedas delanteras y traseras con piedras u
otros objetos.
No estacione el ATV en pendientes que sean
tan pronunciadas que no pueda andar con fa-
cilidad por ellas.
1. Detenga el ATV aplicando los frenos.
2. Pare el motor.
3. Con el pedal de freno pisado, coloque la pa-
lanca de selección de marcha en la posición
de estacionamiento.
SBU20910Accesorios y carga SBU20920Accesorios
Los accesorios pueden afectar a la manejabilidad
y el control del ATV. Tenga siempre presente los
siguientes puntos cuando vaya a adquirir un acce-
sorio o a usar un ATV que disponga de accesorios.
Seleccione sólo los accesorios diseñados para
el ATV. Los concesionarios Yamaha cuentan
con una amplia variedad de accesorios Yamaha
originales. También pueden encontrarse otros
accesorios en el mercado. No obstante, a
Yamaha le es imposible probar todos los acce-
sorios que no pertenecen a su marca y controlar
su calidad e idoneidad. Elija un accesorio
Yamaha original o uno que sea equivalente en
diseño y calidad.
Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV. Por
ejemplo, no fije al manillar un objeto pesado que
U43P60S0.book Page 6 Wednesday, May 21, 2008 9:23 AM

6-7
6 pueda dificultar el manejo de la dirección, un ac-
cesorio que le impida moverse libremente en el
asiento o uno que limite la visión (entre otras po-
sibilidades).

Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento puede
variar de cuando se conduce sin accesorios.SBU27570Carga
La carga o un remolque pueden modificar la esta-
bilidad y manejabilidad del ATV.
Cuando transporte carga o arrastre un remolque,
deberá hacerlo con sensatez y empleando el sen-
tido común. Tenga presente los siguientes puntos:
No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.

No sobrepase la carga máxima sobre el engan-
che. Puede medir el peso sobre el enganche
con una báscula de baño. Coloque el extremo
de la lanza del remolque cargado sobre la bás-

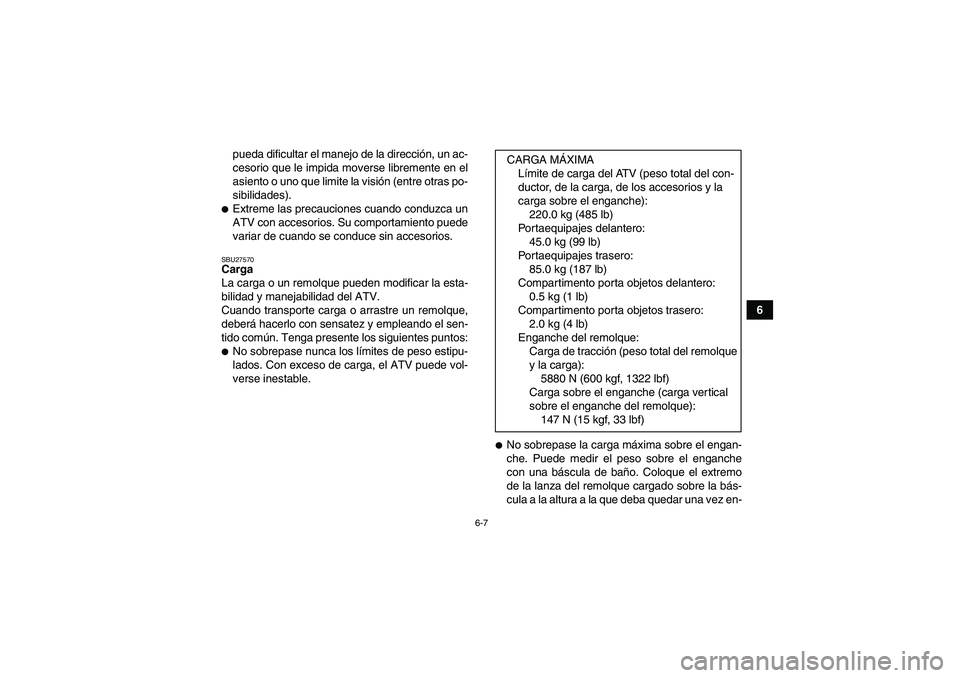

cula a la altura a la que deba quedar una vez en-CARGA MÁXIMA
Límite de carga del ATV (peso total del con-
ductor, de la carga, de los accesorios y la
carga sobre el enganche):
220.0 kg (485 lb)
Portaequipajes delantero:
45.0 kg (99 lb)
Portaequipajes trasero:
85.0 kg (187 lb)
Compartimento porta objetos delantero:
0.5 kg (1 lb)
Compartimento porta objetos trasero:
2.0 kg (4 lb)
Enganche del remolque:
Carga de tracción (peso total del remolque
y la carga):
5880 N (600 kgf, 1322 lbf)
Carga sobre el enganche (carga vertical
sobre el enganche del remolque):
147 N (15 kgf, 33 lbf)
U43P60S0.book Page 7 Wednesday, May 21, 2008 9:23 AM

6-8

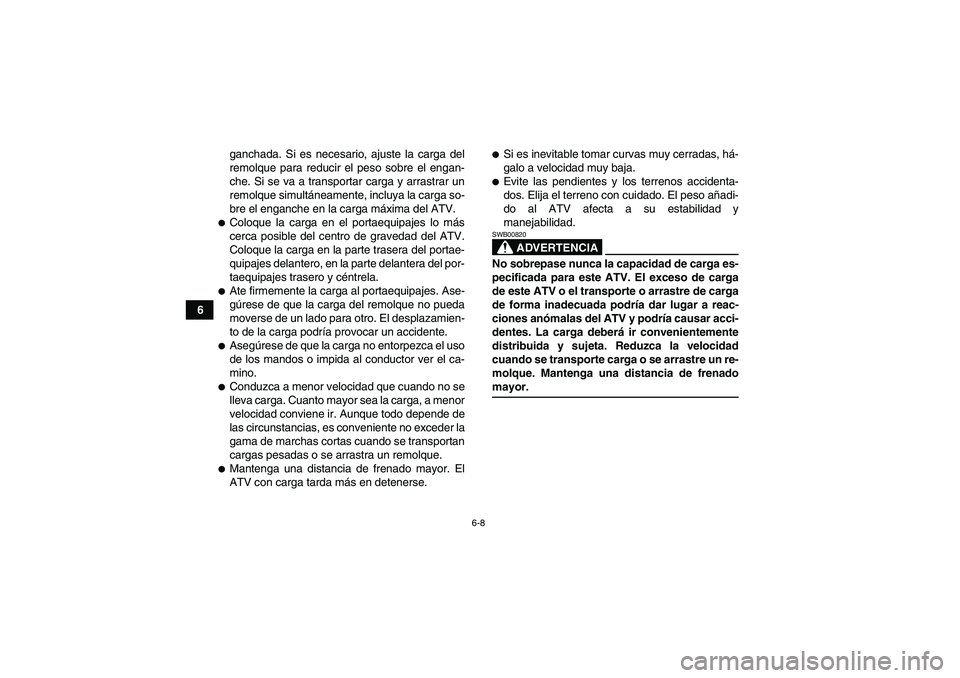

6ganchada. Si es necesario, ajuste la carga del
remolque para reducir el peso sobre el engan-
che. Si se va a transportar carga y arrastrar un
remolque simultáneamente, incluya la carga so-
bre el enganche en la carga máxima del ATV.

Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del por-
taequipajes trasero y céntrela.
Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende de
las circunstancias, es conveniente no exceder la
gama de marchas cortas cuando se transportan
cargas pesadas o se arrastra un remolque.
Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.

Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
ADVERTENCIA
SWB00820No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un re-
molque. Mantenga una distancia de frenadomayor.
U43P60S0.book Page 8 Wednesday, May 21, 2008 9:23 AM
