4-5
4

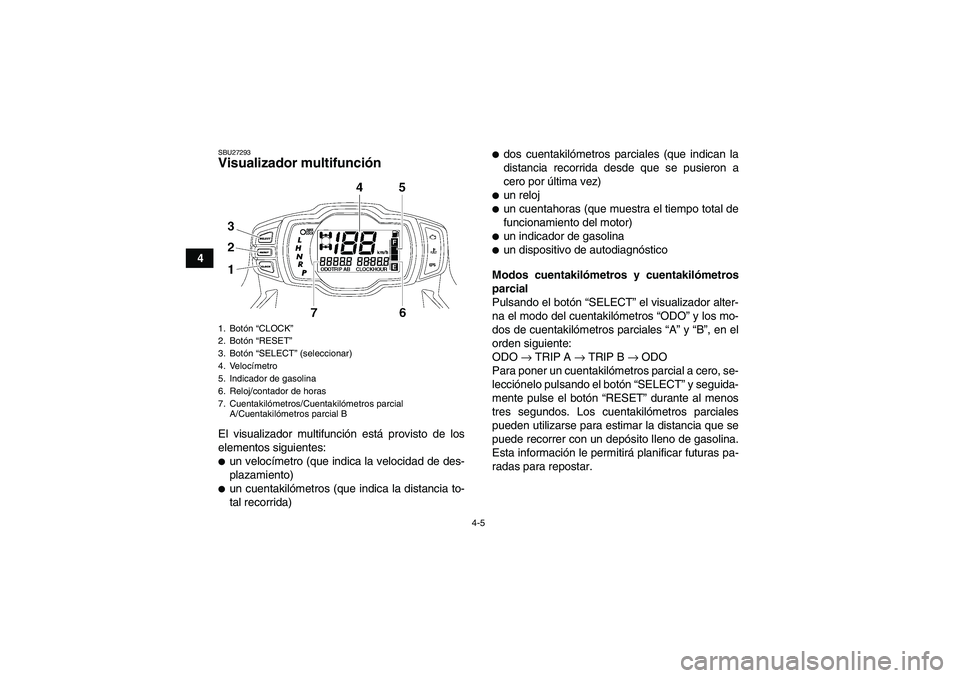

SBU27293Visualizador multifunción El visualizador multifunción está provisto de los
elementos siguientes:un velocímetro (que indica la velocidad de des-
plazamiento)un cuentakilómetros (que indica la distancia to-
tal recorrida)
dos cuentakilómetros parciales (que indican la
distancia recorrida desde que se pusieron a
cero por última vez)un relojun cuentahoras (que muestra el tiempo total de
funcionamiento del motor)un indicador de gasolinaun dispositivo de autodiagnóstico
Modos cuentakilómetros y cuentakilómetros
parcial
Pulsando el botón “SELECT” el visualizador alter-
na el modo del cuentakilómetros “ODO” y los mo-
dos de cuentakilómetros parciales “A” y “B”, en el
orden siguiente:
ODO → TRIP A → TRIP B → ODO
Para poner un cuentakilómetros parcial a cero, se-
lecciónelo pulsando el botón “SELECT” y seguida-
mente pulse el botón “RESET” durante al menos
tres segundos. Los cuentakilómetros parciales
pueden utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasolina.
Esta información le permitirá planificar futuras pa-
radas para repostar.
1. Botón “CLOCK”
2. Botón “RESET”
3. Botón “SELECT” (seleccionar)
4. Velocímetro
5. Indicador de gasolina
6. Reloj/contador de horas
7. Cuentakilómetros/Cuentakilómetros parcial
A/Cuentakilómetros parcial BU43P60S0.book Page 5 Wednesday, May 21, 2008 9:23 AM
4-6
4

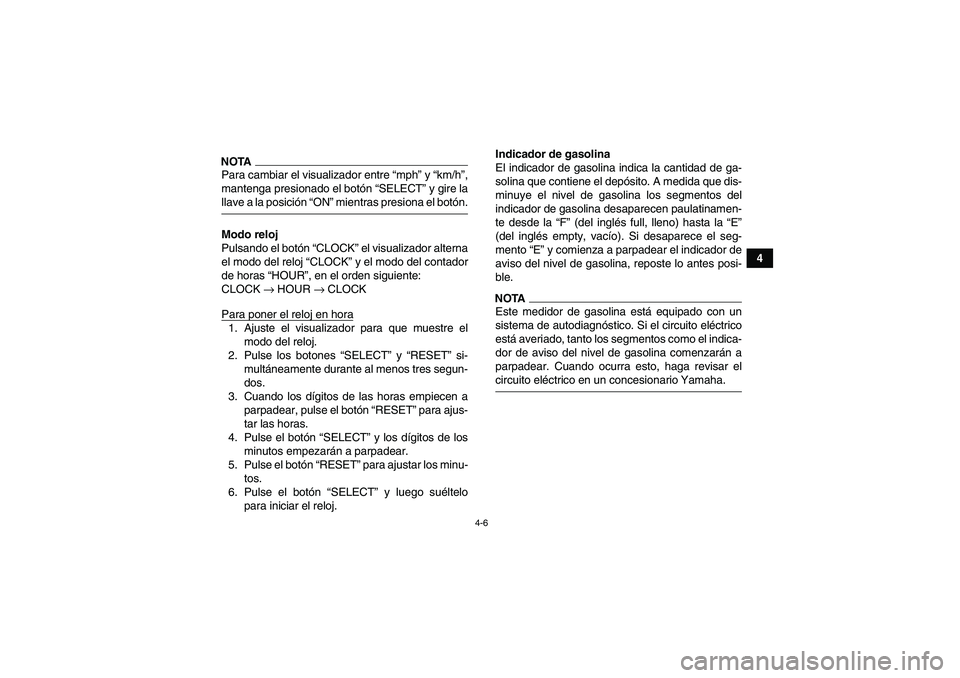

NOTAPara cambiar el visualizador entre “mph” y “km/h”,
mantenga presionado el botón “SELECT” y gire lallave a la posición “ON” mientras presiona el botón.
Modo reloj
Pulsando el botón “CLOCK” el visualizador alterna
el modo del reloj “CLOCK” y el modo del contador
de horas “HOUR”, en el orden siguiente:
CLOCK → HOUR → CLOCK
Para poner el reloj en hora1. Ajuste el visualizador para que muestre el
modo del reloj.
2. Pulse los botones “SELECT” y “RESET” si-
multáneamente durante al menos tres segun-
dos.
3. Cuando los dígitos de las horas empiecen a
parpadear, pulse el botón “RESET” para ajus-
tar las horas.
4. Pulse el botón “SELECT” y los dígitos de los
minutos empezarán a parpadear.
5. Pulse el botón “RESET” para ajustar los minu-
tos.
6. Pulse el botón “SELECT” y luego suéltelo
para iniciar el reloj.Indicador de gasolina
El indicador de gasolina indica la cantidad de ga-
solina que contiene el depósito. A medida que dis-
minuye el nivel de gasolina los segmentos del
indicador de gasolina desaparecen paulatinamen-
te desde la “F” (del inglés full, lleno) hasta la “E”
(del inglés empty, vacío). Si desaparece el seg-
mento “E” y comienza a parpadear el indicador de
aviso del nivel de gasolina, reposte lo antes posi-
ble.
NOTAEste medidor de gasolina está equipado con un
sistema de autodiagnóstico. Si el circuito eléctrico
está averiado, tanto los segmentos como el indica-
dor de aviso del nivel de gasolina comenzarán a
parpadear. Cuando ocurra esto, haga revisar elcircuito eléctrico en un concesionario Yamaha.
U43P60S0.book Page 6 Wednesday, May 21, 2008 9:23 AM
