8-70
8 teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u hor-
nos.U43P60S0.book Page 70 Wednesday, May 21, 2008 9:23 AM

8-71
8

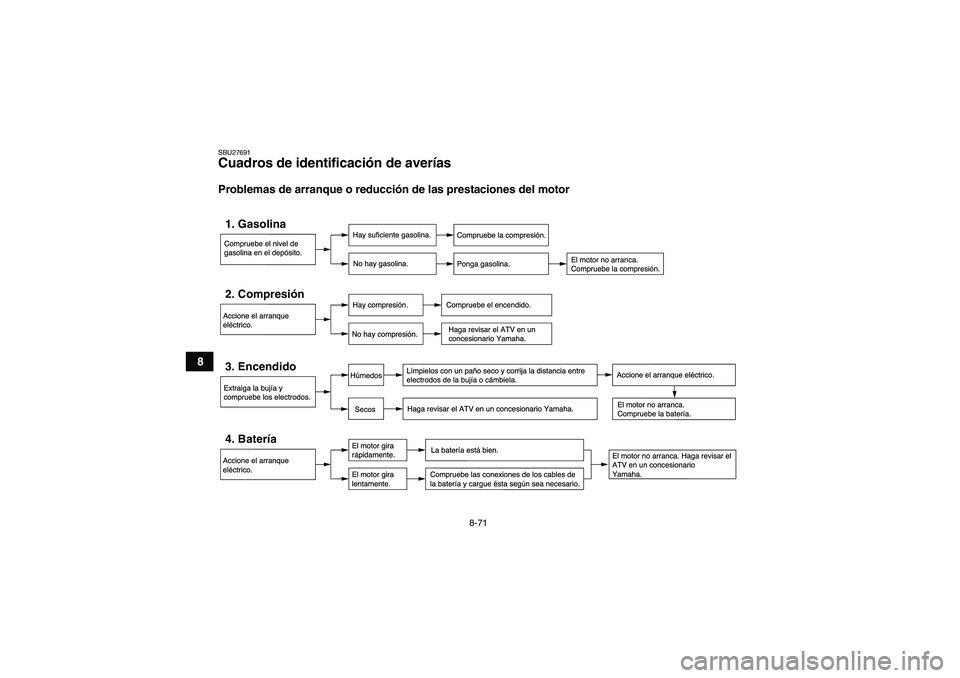

SBU27691Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motorCompruebe el nivel de
gasolina en el dep—sito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresi—n.
Ponga gasolina.
El motor no arranca.
Compruebe la compresi—n.
Accione el arranque
elŽctrico.2. Compresión
Hay compresi—n.
No hay compresi—n.
Compruebe el encendido.
Haga revisar el ATV en un
concesionario Yamaha.
Extraiga la buj’a y
compruebe los electrodos.3. Encendido
L’mpielos con un pa–o seco y corrija la distancia entre
electrodos de la buj’a o c‡mbiela.
Haga revisar el ATV en un concesionario Yamaha.
El motor no arranca. Haga revisar el
ATV en un concesionario
Yamaha.El motor no arranca.
Compruebe la bater’a.
Accione el arranque
elŽctrico.4. Batería
El motor gira
r‡pidamente.
El motor gira
lentamente.
La bater’a est‡ bien.Compruebe las conexiones de los cables de
la bater’a y cargue Žsta segœn sea necesario.
SecosHœmedos
Accione el arranque elŽctrico.
U43P60S0.book Page 71 Wednesday, May 21, 2008 9:23 AM

8-72

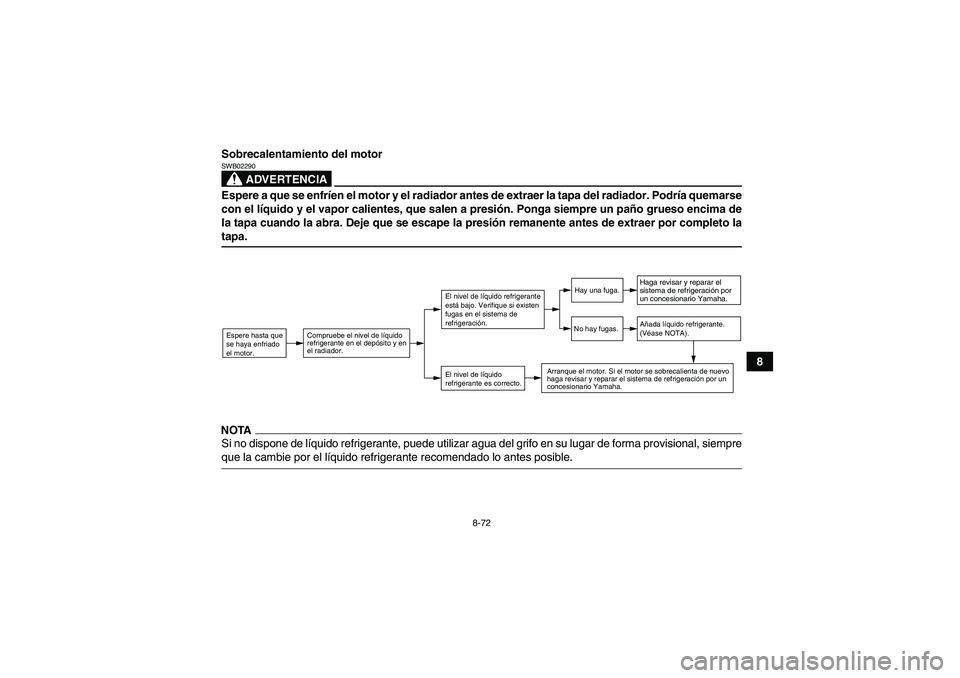

8 Sobrecalentamiento del motor
ADVERTENCIA
SWB02290Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemarse
con el líquido y el vapor calientes, que salen a presión. Ponga siempre un paño grueso encima de
la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo latapa.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempreque la cambie por el líquido refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U43P60S0.book Page 72 Wednesday, May 21, 2008 9:23 AM

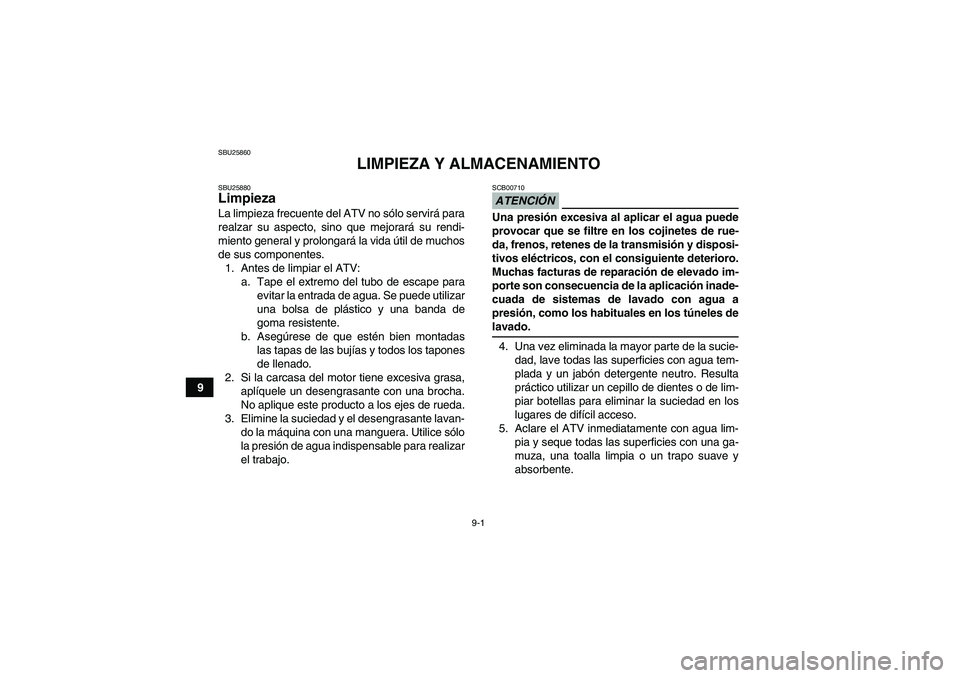

9-1
9
SBU25860
LIMPIEZA Y ALMACENAMIENTO
SBU25880Limpieza La limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.
1. Antes de limpiar el ATV:
a. Tape el extremo del tubo de escape para
evitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas
las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan-
do la máquina con una manguera. Utilice sólo
la presión de agua indispensable para realizar
el trabajo.
ATENCIÓNSCB00710Una presión excesiva al aplicar el agua puede
provocar que se filtre en los cojinetes de rue-
da, frenos, retenes de la transmisión y disposi-
tivos eléctricos, con el consiguiente deterioro.
Muchas facturas de reparación de elevado im-
porte son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túneles delavado.
4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
5. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
U43P60S0.book Page 1 Wednesday, May 21, 2008 9:23 AM

9-2
9 6. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoción a todas
las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
ADVERTENCIA
SWB02310Si se mojan los frenos puede disminuir su ca-
pacidad para detener la máquina, con el consi-
guiente riesgo de accidente. Compruebe los
frenos después del lavado. Aplíquelos varias
veces a poca velocidad para que el rozamientoseque los forros.SBU27260Almacenamiento Período corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa.
ATENCIÓNSCB00720
Si guarda el ATV en un lugar mal ventilado o
lo cubre con una lona cuando todavía esté
mojado, el agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amo-
níaco) y lugares en los que se almacenenproductos químicos fuertes.
Período largo
Antes de guardar el ATV durante varios meses:
1. Siga todas las instrucciones que se facilitan
en el apartado “Limpieza” de este capítulo.
2. Llene el depósito con gasolina y, si es posible,
añada un producto estabilizador de gasolina
para prevenir su deterioro.
Cantidad especificada:
7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador por
cada galón de gasolina)
U43P60S0.book Page 2 Wednesday, May 21, 2008 9:23 AM

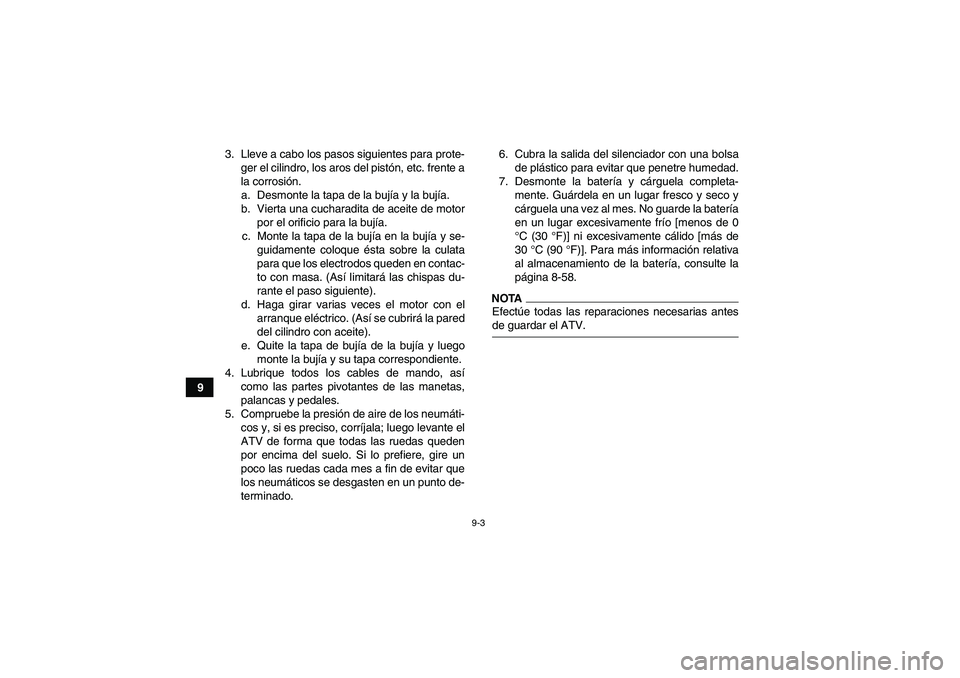

9-3
93. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pistón, etc. frente a
la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor
por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego
monte la bujía y su tapa correspondiente.
4. Lubrique todos los cables de mando, así
como las partes pivotantes de las manetas,
palancas y pedales.
5. Compruebe la presión de aire de los neumáti-
cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.6. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
7. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente frío [menos de 0
°C (30 °F)] ni excesivamente cálido [más de
30 °C (90 °F)]. Para más información relativa
al almacenamiento de la batería, consulte la
página 8-58.
NOTAEfectúe todas las reparaciones necesarias antesde guardar el ATV.
U43P60S0.book Page 3 Wednesday, May 21, 2008 9:23 AM

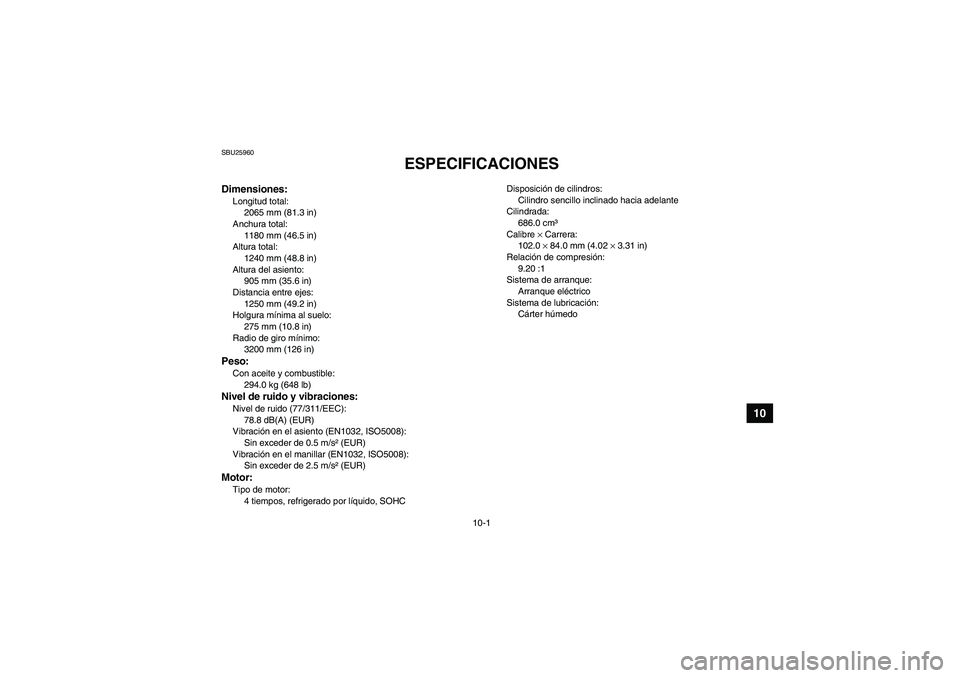

10-1
10
SBU25960
ESPECIFICACIONES
Dimensiones:Longitud total:
2065 mm (81.3 in)
Anchura total:
1180 mm (46.5 in)
Altura total:
1240 mm (48.8 in)
Altura del asiento:
905 mm (35.6 in)
Distancia entre ejes:
1250 mm (49.2 in)
Holgura mínima al suelo:
275 mm (10.8 in)
Radio de giro mínimo:
3200 mm (126 in)Peso:Con aceite y combustible:
294.0 kg (648 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
78.8 dB(A) (EUR)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s² (EUR)
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s² (EUR)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHCDisposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
686.0 cm³
Calibre × Carrera:
102.0 × 84.0 mm (4.02 × 3.31 in)
Relación de compresión:
9.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
U43P60S0.book Page 1 Wednesday, May 21, 2008 9:23 AM

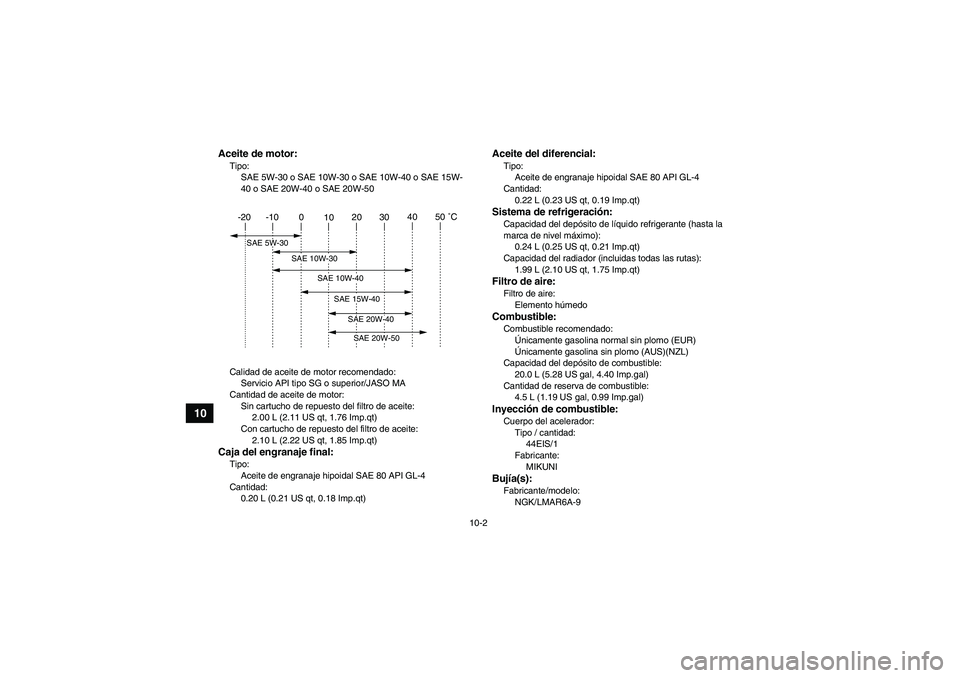

10-2
10
Aceite de motor:Tipo:
SAE 5W-30 o SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aceite del diferencial:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.22 L (0.23 US qt, 0.19 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo (EUR)
Únicamente gasolina sin plomo (AUS)(NZL)
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal, 0.99 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Tipo / cantidad:
44EIS/1
Fabricante:
MIKUNIBujía(s):Fabricante/modelo:
NGK/LMAR6A-9
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
