2009 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

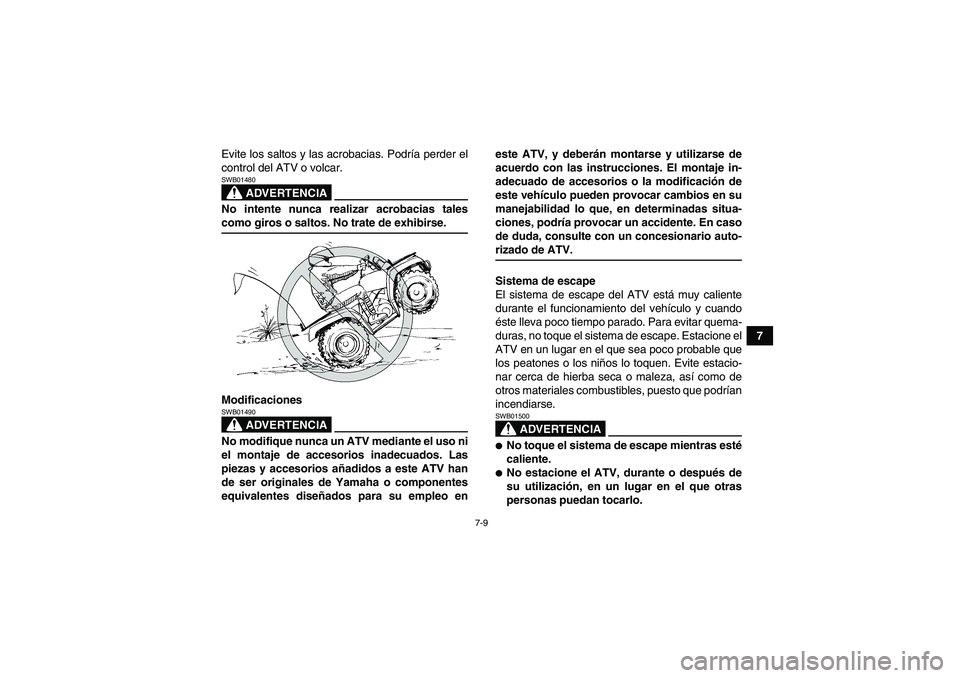

7-9
7 Evite los saltos y las acrobacias. Podría perder el
control del ATV o volcar.
ADVERTENCIA
SWB01480No intente nunca realizar acrobacias talescomo giros o saltos. No trate de exhibirse.
Modificaciones
ADVERTENCIA
SWB01490No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados. Las
piezas y accesorios añadidos a este ATV han
de ser originales de Yamaha o componentes
equivalentes diseñados para su empleo eneste ATV, y deberán montarse y utilizarse de
acuerdo con las instrucciones. El montaje in-
adecuado de accesorios o la modificación de
este vehículo pueden provocar cambios en su
manejabilidad lo que, en determinadas situa-
ciones, podría provocar un accidente. En caso
de duda, consulte con un concesionario auto-
rizado de ATV.
Sistema de escape
El sistema de escape del ATV está muy caliente
durante el funcionamiento del vehículo y cuando
éste lleva poco tiempo parado. Para evitar quema-
duras, no toque el sistema de escape. Estacione el
ATV en un lugar en el que sea poco probable que
los peatones o los niños lo toquen. Evite estacio-
nar cerca de hierba seca o maleza, así como de
otros materiales combustibles, puesto que podrían
incendiarse.
ADVERTENCIA
SWB01500
No toque el sistema de escape mientras esté
caliente.
No estacione el ATV, durante o después de
su utilización, en un lugar en el que otras
personas puedan tocarlo.
U43P60S0.book Page 9 Wednesday, May 21, 2008 9:23 AM

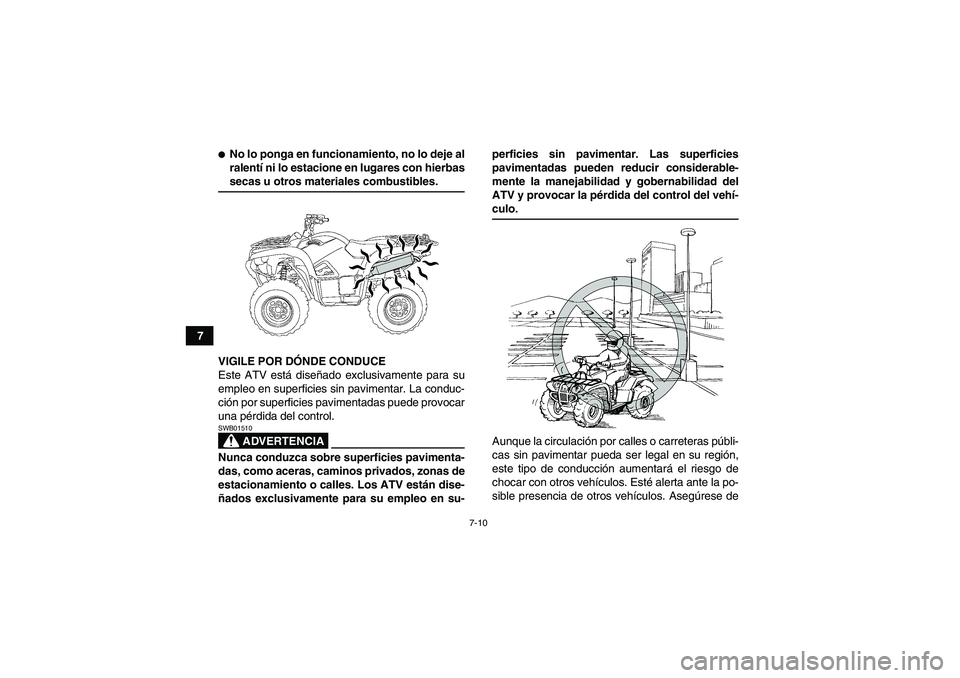

7-10
7

No lo ponga en funcionamiento, no lo deje al
ralentí ni lo estacione en lugares con hierbassecas u otros materiales combustibles.
VIGILE POR DÓNDE CONDUCE
Este ATV está diseñado exclusivamente para su
empleo en superficies sin pavimentar. La conduc-
ción por superficies pavimentadas puede provocar
una pérdida del control.
ADVERTENCIA
SWB01510Nunca conduzca sobre superficies pavimenta-
das, como aceras, caminos privados, zonas de
estacionamiento o calles. Los ATV están dise-
ñados exclusivamente para su empleo en su-perficies sin pavimentar. Las superficies
pavimentadas pueden reducir considerable-
mente la manejabilidad y gobernabilidad del
ATV y provocar la pérdida del control del vehí-
culo.
Aunque la circulación por calles o carreteras públi-
cas sin pavimentar pueda ser legal en su región,
este tipo de conducción aumentará el riesgo de
chocar con otros vehículos. Esté alerta ante la po-
sible presencia de otros vehículos. Asegúrese de
U43P60S0.book Page 10 Wednesday, May 21, 2008 9:23 AM

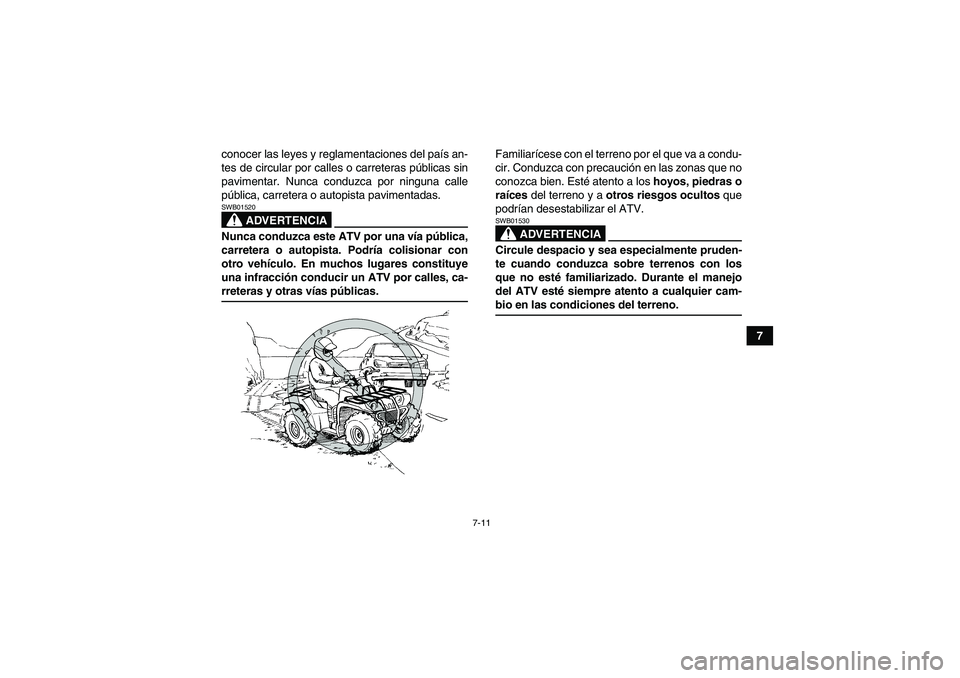

7-11
7 conocer las leyes y reglamentaciones del país an-
tes de circular por calles o carreteras públicas sin
pavimentar. Nunca conduzca por ninguna calle
pública, carretera o autopista pavimentadas.
ADVERTENCIA
SWB01520Nunca conduzca este ATV por una vía pública,
carretera o autopista. Podría colisionar con
otro vehículo. En muchos lugares constituye
una infracción conducir un ATV por calles, ca-rreteras y otras vías públicas.Familiarícese con el terreno por el que va a condu-
cir. Conduzca con precaución en las zonas que no
conozca bien. Esté atento a los hoyos, piedras o
raíces del terreno y a otros riesgos ocultos que
podrían desestabilizar el ATV.
ADVERTENCIA
SWB01530Circule despacio y sea especialmente pruden-
te cuando conduzca sobre terrenos con los
que no esté familiarizado. Durante el manejo
del ATV esté siempre atento a cualquier cam-bio en las condiciones del terreno.
U43P60S0.book Page 11 Wednesday, May 21, 2008 9:23 AM

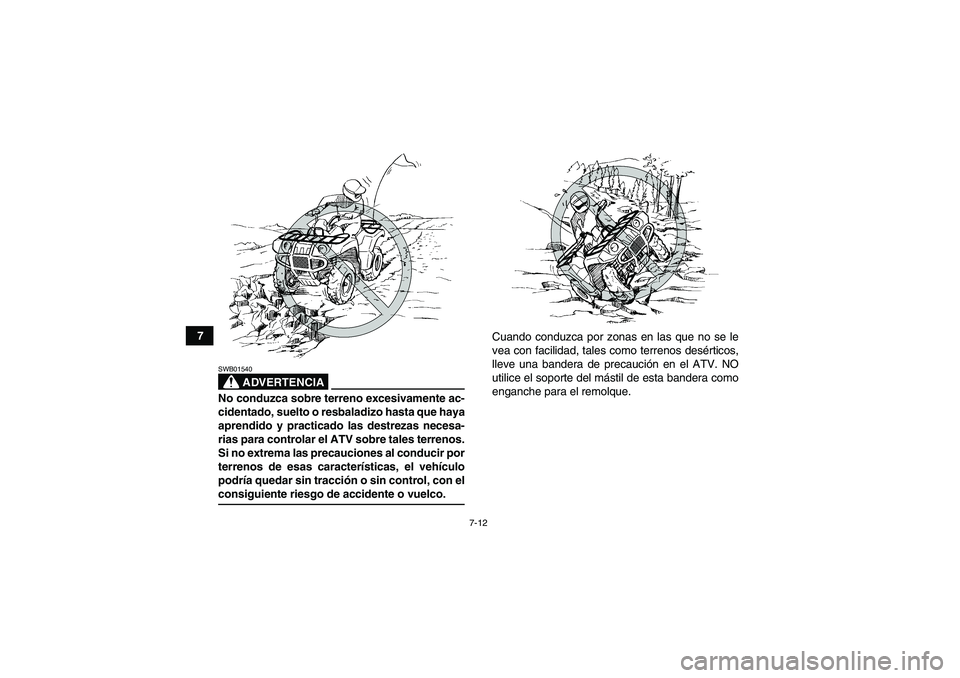

7-12
7
ADVERTENCIA
SWB01540No conduzca sobre terreno excesivamente ac-
cidentado, suelto o resbaladizo hasta que haya
aprendido y practicado las destrezas necesa-
rias para controlar el ATV sobre tales terrenos.
Si no extrema las precauciones al conducir por
terrenos de esas características, el vehículo
podría quedar sin tracción o sin control, con elconsiguiente riesgo de accidente o vuelco.Cuando conduzca por zonas en las que no se le
vea con facilidad, tales como terrenos desérticos,
lleve una bandera de precaución en el ATV. NO
utilice el soporte del mástil de esta bandera como
enganche para el remolque.U43P60S0.book Page 12 Wednesday, May 21, 2008 9:23 AM

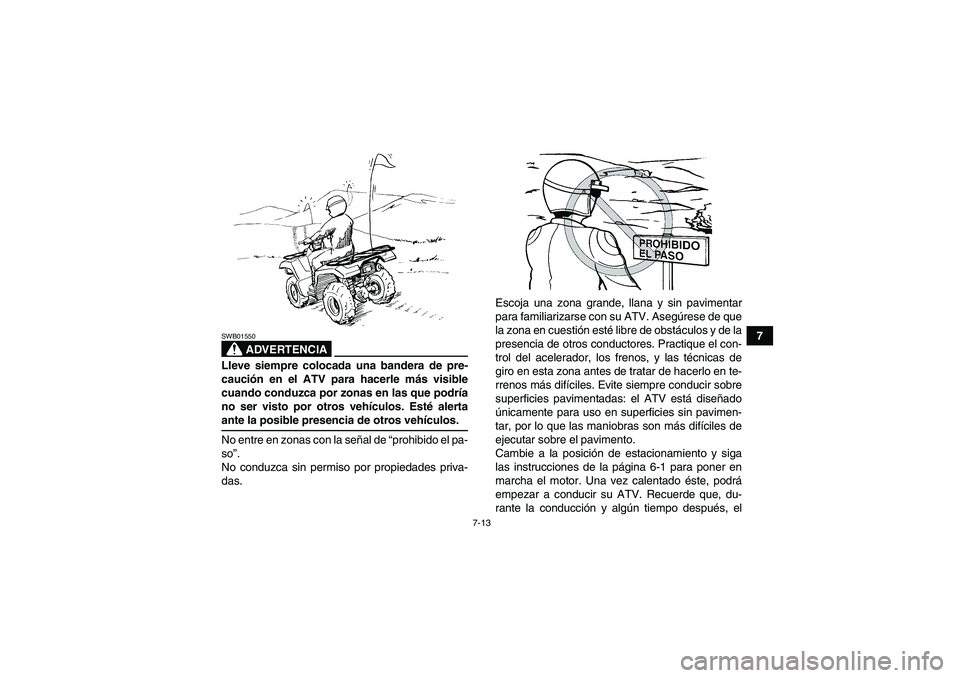

7-13
7
ADVERTENCIA
SWB01550Lleve siempre colocada una bandera de pre-
caución en el ATV para hacerle más visible
cuando conduzca por zonas en las que podría
no ser visto por otros vehículos. Esté alertaante la posible presencia de otros vehículos.
No entre en zonas con la señal de “prohibido el pa-
so”.
No conduzca sin permiso por propiedades priva-
das.Escoja una zona grande, llana y sin pavimentar
para familiarizarse con su ATV. Asegúrese de que
la zona en cuestión esté libre de obstáculos y de la
presencia de otros conductores. Practique el con-
trol del acelerador, los frenos, y las técnicas de
giro en esta zona antes de tratar de hacerlo en te-
rrenos más difíciles. Evite siempre conducir sobre
superficies pavimentadas: el ATV está diseñado
únicamente para uso en superficies sin pavimen-
tar, por lo que las maniobras son más difíciles de
ejecutar sobre el pavimento.
Cambie a la posición de estacionamiento y siga
las instrucciones de la página 6-1 para poner en
marcha el motor. Una vez calentado éste, podrá
empezar a conducir su ATV. Recuerde que, du-
rante la conducción y algún tiempo después, elU43P60S0.book Page 13 Wednesday, May 21, 2008 9:23 AM

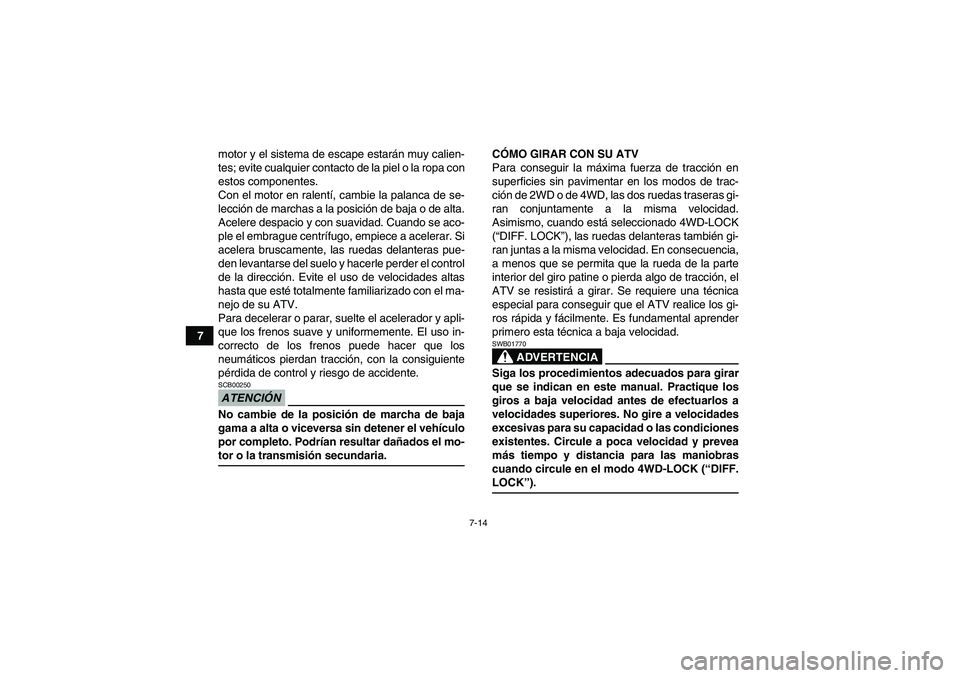

7-14
7motor y el sistema de escape estarán muy calien-
tes; evite cualquier contacto de la piel o la ropa con
estos componentes.
Con el motor en ralentí, cambie la palanca de se-
lección de marchas a la posición de baja o de alta.
Acelere despacio y con suavidad. Cuando se aco-
ple el embrague centrífugo, empiece a acelerar. Si
acelera bruscamente, las ruedas delanteras pue-
den levantarse del suelo y hacerle perder el control
de la dirección. Evite el uso de velocidades altas
hasta que esté totalmente familiarizado con el ma-
nejo de su ATV.
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. El uso in-
correcto de los frenos puede hacer que los
neumáticos pierdan tracción, con la consiguiente
pérdida de control y riesgo de accidente.
ATENCIÓNSCB00250No cambie de la posición de marcha de baja
gama a alta o viceversa sin detener el vehículo
por completo. Podrían resultar dañados el mo-tor o la transmisión secundaria.CÓMO GIRAR CON SU ATV
Para conseguir la máxima fuerza de tracción en
superficies sin pavimentar en los modos de trac-
ción de 2WD o de 4WD, las dos ruedas traseras gi-
ran conjuntamente a la misma velocidad.
Asimismo, cuando está seleccionado 4WD-LOCK
(“DIFF. LOCK”), las ruedas delanteras también gi-
ran juntas a la misma velocidad. En consecuencia,
a menos que se permita que la rueda de la parte
interior del giro patine o pierda algo de tracción, el
ATV se resistirá a girar. Se requiere una técnica
especial para conseguir que el ATV realice los gi-
ros rápida y fácilmente. Es fundamental aprender
primero esta técnica a baja velocidad.
ADVERTENCIA
SWB01770Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los
giros a baja velocidad antes de efectuarlos a
velocidades superiores. No gire a velocidades
excesivas para su capacidad o las condiciones
existentes. Circule a poca velocidad y prevea
más tiempo y distancia para las maniobras
cuando circule en el modo 4WD-LOCK (“DIFF.LOCK”).
U43P60S0.book Page 14 Wednesday, May 21, 2008 9:23 AM

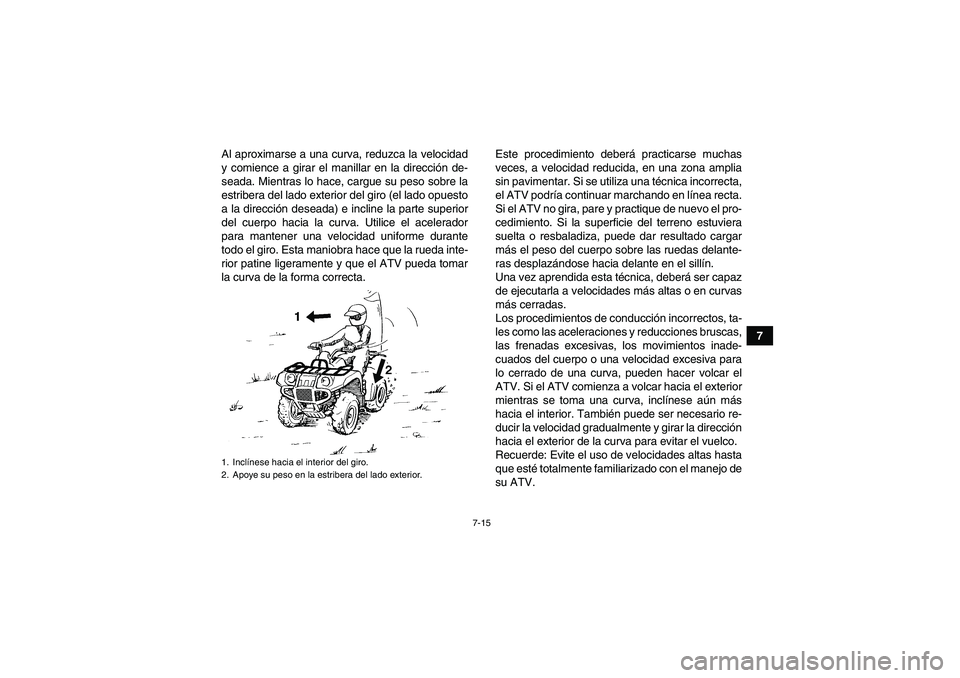

7-15
7 Al aproximarse a una curva, reduzca la velocidad
y comience a girar el manillar en la dirección de-
seada. Mientras lo hace, cargue su peso sobre la
estribera del lado exterior del giro (el lado opuesto
a la dirección deseada) e incline la parte superior
del cuerpo hacia la curva. Utilice el acelerador
para mantener una velocidad uniforme durante
todo el giro. Esta maniobra hace que la rueda inte-
rior patine ligeramente y que el ATV pueda tomar
la curva de la forma correcta.Este procedimiento deberá practicarse muchas
veces, a velocidad reducida, en una zona amplia
sin pavimentar. Si se utiliza una técnica incorrecta,
el ATV podría continuar marchando en línea recta.
Si el ATV no gira, pare y practique de nuevo el pro-
cedimiento. Si la superficie del terreno estuviera
suelta o resbaladiza, puede dar resultado cargar
más el peso del cuerpo sobre las ruedas delante-
ras desplazándose hacia delante en el sillín.
Una vez aprendida esta técnica, deberá ser capaz
de ejecutarla a velocidades más altas o en curvas
más cerradas.
Los procedimientos de conducción incorrectos, ta-
les como las aceleraciones y reducciones bruscas,
las frenadas excesivas, los movimientos inade-
cuados del cuerpo o una velocidad excesiva para
lo cerrado de una curva, pueden hacer volcar el
ATV. Si el ATV comienza a volcar hacia el exterior
mientras se toma una curva, inclínese aún más
hacia el interior. También puede ser necesario re-
ducir la velocidad gradualmente y girar la dirección
hacia el exterior de la curva para evitar el vuelco.
Recuerde: Evite el uso de velocidades altas hasta
que esté totalmente familiarizado con el manejo de
su ATV.
1. Inclínese hacia el interior del giro.
2. Apoye su peso en la estribera del lado exterior.U43P60S0.book Page 15 Wednesday, May 21, 2008 9:23 AM

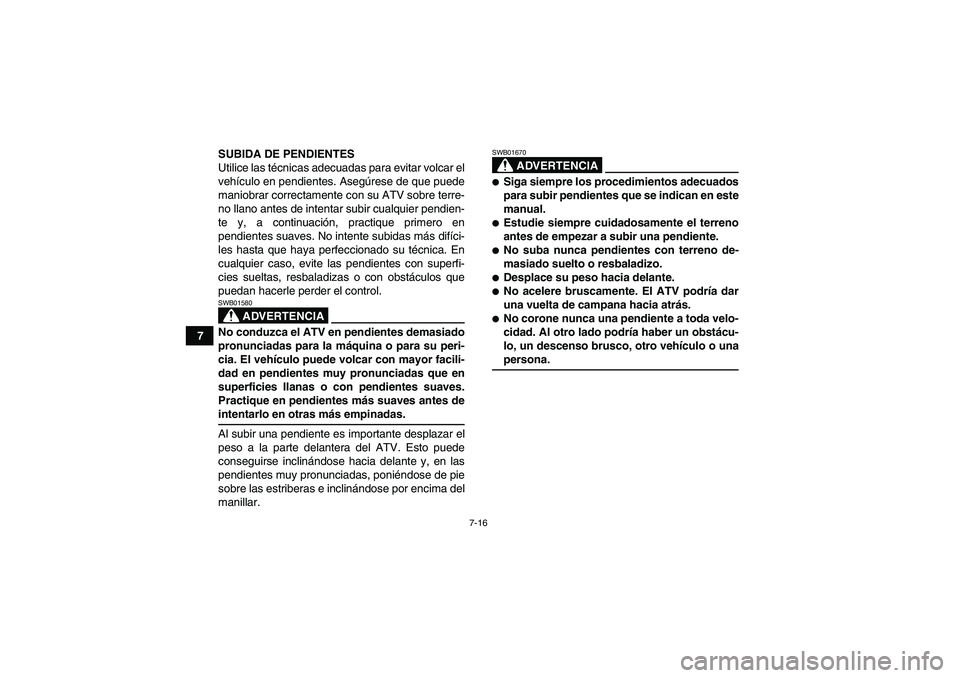

7-16
7SUBIDA DE PENDIENTES
Utilice las técnicas adecuadas para evitar volcar el
vehículo en pendientes. Asegúrese de que puede
maniobrar correctamente con su ATV sobre terre-
no llano antes de intentar subir cualquier pendien-
te y, a continuación, practique primero en
pendientes suaves. No intente subidas más difíci-
les hasta que haya perfeccionado su técnica. En
cualquier caso, evite las pendientes con superfi-
cies sueltas, resbaladizas o con obstáculos que
puedan hacerle perder el control.
ADVERTENCIA
SWB01580No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su peri-
cia. El vehículo puede volcar con mayor facili-
dad en pendientes muy pronunciadas que en
superficies llanas o con pendientes suaves.
Practique en pendientes más suaves antes deintentarlo en otras más empinadas.
Al subir una pendiente es importante desplazar el
peso a la parte delantera del ATV. Esto puede
conseguirse inclinándose hacia delante y, en las
pendientes muy pronunciadas, poniéndose de pie
sobre las estriberas e inclinándose por encima del
manillar.
ADVERTENCIA
SWB01670
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual.
Estudie siempre cuidadosamente el terreno
antes de empezar a subir una pendiente.
No suba nunca pendientes con terreno de-
masiado suelto o resbaladizo.
Desplace su peso hacia delante.
No acelere bruscamente. El ATV podría dar
una vuelta de campana hacia atrás.
No corone nunca una pendiente a toda velo-
cidad. Al otro lado podría haber un obstácu-
lo, un descenso brusco, otro vehículo o unapersona.
U43P60S0.book Page 16 Wednesday, May 21, 2008 9:23 AM
